公布日：2022.11.11
申请日：2022.08.19
分类号：C02F1/78(2006.01)I;C02F1/00(2006.01)I;C02F1/28(2006.01)I;C02F1/52(2006.01)I;C02F1/72(2006.01)I
摘要
本发明公开了一种废水处理用臭氧催化氧化设备，包括底座，所述底座的顶部安装有置物台，所述置物台的顶部贯穿设置有置物孔，所述置物孔的内部嵌合安装有反应罐；所述反应罐的内表面安装有挡板，所述挡板的顶部贯穿设置有槽口，所述槽口的内部嵌合安装有转柄，所述转柄的底部通过轴件安装有连接杆，所述连接杆的底部螺纹安装有连接块，所述连接块的一侧外壁安装有捞网一，所述反应罐的底壁设置有对称布置的插孔，所述插孔的内部嵌合安装有插块；所述插块的顶部安装有捞网二。本发明通过设置有底座、反应罐、捞网一和捞网二，向上拉动转柄，接着就能够将捞网一和捞网二从反应罐内拉出，从而方便工作人对捞网一和捞网二上残留物进行清洗。
权利要求书

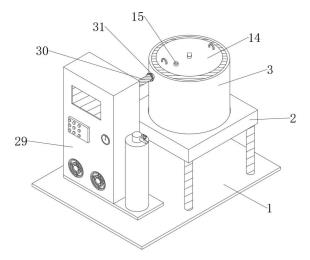

1.一种废水处理用臭氧催化氧化设备，包括底座(1)，其特征在于：所述底座(1)的顶部安装有置物台(2)，所述置物台(2)的顶部贯穿设置有置物孔，所述置物孔的内部嵌合安装有反应罐(3)；所述反应罐(3)的内表面安装有挡板(4)，所述挡板(4)的顶部贯穿设置有槽口(5)，所述槽口(5)的内部嵌合安装有转柄(6)，所述转柄(6)的外表面安装有转杆，所述转柄(6)的底部通过轴件安装有连接杆(7)，所述连接杆(7)的底部螺纹安装有连接块(8)，所述连接块(8)的一侧外壁安装有捞网一(9)，且捞网一(9)位于反应罐(3)的内部，所述反应罐(3)的底壁设置有对称布置的插孔(10)，所述插孔(10)的内部嵌合安装有插块(11)；所述插块(11)的顶部安装有捞网二(12)，且捞网二(12)呈倒“凸”字形。
2.根据权利要求1所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述反应罐(3)的顶部嵌合安装有密封塞(14)，且密封塞(14)的底部与挡板(4)的顶部相贴合，密封塞(14)的顶部安装有对称布置的连接管(15)，其中一组连接管(15)的底端安装有储气盒(16)，且储气盒(16)的顶部与密封塞(14)的底部相连接，储气盒(16)的底部安装有三组等距布置的分流管(17)，三组分流管(17)的外表面螺纹连接有出气管(18)，出气管(18)的尾端外表面螺纹安装有储物球(19)，储物球(19)的内部放置有水溶性薄膜袋(20)，水溶性薄膜袋(20)的内部填充有絮凝剂(21)，储物球(19)的外表面贯穿设置有均匀布置的出气孔(22)。
3.根据权利要求2所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述密封塞(14)的底部安装有前后布置的插杆(23)，且插杆(23)分别位于另一组连接管(15)的前方和后方，两组插杆(23)均位于储气盒(16)的一侧，插杆(23)的外表面套接有连接套(24)，连接套(24)的底部安装有连接框(25)，连接框(25)的底壁内嵌安装有活性炭过滤网板(28)，插杆(23)和连接套(24)的外表面均贯穿设置有限位孔(26)，限位孔(26)的内部嵌合安装有限位杆(27)。
4.根据权利要求1所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述底座(1)的顶部安装有臭氧发生器(29)，臭氧发生器(29)的输出端安装有输气管(30)，反应罐(3)的外表面安装有进气管(31)，进气管(31)和输气管(30)的内表面均设置有挡槽(32)，挡槽(32)的内部嵌合安装有密封圈(33)。
5.根据权利要求1-4任意一项所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述挡板(4)的顶部设置有置物槽，且置物槽的后壁与槽口(5)的外表面相贯通，槽口(5)呈“C”字形，转杆位于置物槽的内部，连接杆(7)的直径小于转柄(6)的直径；储气盒(16)呈半圆状，其中一组连接管(15)的顶端通过管道输送压缩后的空气，另一组连接管(15)通过管道输送废水，储物球(19)位于捞网一(9)的上方；连接框(25)呈半圆状，连接框(25)位于挡板(4)的内侧下方；臭氧发生器(29)位于置物台(2)的一侧，输气管(30)的一端与进气管(31)的一端法兰连接，密封圈(33)的截面呈“凸”字形。
6.根据权利要求1所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述捞网一(9)的底部安装有对称布置的支撑杆(13)，两组所述支撑杆(13)的底端与捞网二(12)的内表面相连接。
7.根据权利要求1所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述反应罐(3)的底部安装有排水管，排水管的外表面安装有电子阀门，排水管位于两组插孔(10)的中间，捞网二(12)位于排水管的内侧。
8.根据权利要求4所述的一种废水处理用臭氧催化氧化设备，其特征在于：所述进气管(31)的另一端安装有排气管(34)，且排气管(34)位于反应罐(3)的内部，排气管(34)的内部安装有单向阀(35)，排气管(34)位于出气管(18)的一侧。
9.根据权利要求1-8任意一项所述的一种废水处理用臭氧催化氧化设备的使用方法，其特征在于，该臭氧催化氧化设备的工作步骤如下：S1、在使用该臭氧催化氧化设备前，首先将连接杆(7)拧入连接块(8)的内部，并将捞网一(9)和捞网二(12)放入反应罐(3)的内部，然后将转柄(6)塞入槽口(5)的内部，并拨动转杆，使其能够位于置物槽的内部，在此过程中，能够在支撑杆(13)的作用下带动捞网二(12)塞入排水管的内部，并通过插块(11)与插孔(10)的嵌合来将捞网二(12)限位在反应罐(3)内；S2、然后通过导管往其中一组连接管(15)的内部输送压缩空气，使得压缩空气能够进入储气盒(16)的内部，接着压缩空气会通过分流管(17)分流进各出气管(18)的内部；S3、接着启动臭氧发生器(29)，从而能够通过输气管(30)将产生的臭氧输送到进气管(31)的内部，最后经由排气管(34)输入反应罐(3)内的废水中，然后就能够通过臭氧来对废水进行催化氧化处理，从而提高废水处理的效率和成效；S4、当反应完毕后，打开电子阀门，从而方便反应罐(3)内的废水能够通过排水管排出，在排出过程中，废水中经由絮凝剂(21)团聚的颗粒物会被拦截在捞网一(9)和捞网二(12)的内部，从而在一定程度上能够降低排水管堵塞的概率。
10.根据权利要求9所述的一种废水处理用臭氧催化氧化设备的使用方法，其特征在于，在所述步骤S1中，还包括如下步骤：S11、然后通过插杆(23)与连接套(24)的嵌合来将连接框(25)安装在密封塞(14)的底部，然后将装有絮凝剂(21)的水溶性薄膜袋(20)塞入储物球(19)的内部，并通过出气管(18)将储物球(19)与分流管(17)连接在一起；S12、接着将密封圈(33)塞入挡槽(32)的内部，并通过法兰连接头将输气管(30)与进气管(31)连接在一起，然后将密封塞(14)放置在反应罐(3)内表面的挡板(4)上，直至使密封塞(14)能够与反应罐(3)相嵌合为止；在所述步骤S2中，还包括如下步骤：S21、与此同时，通过导管往另一组连接管(15)内注入废水，使废水能够落在连接框(25)的内部，并通过连接框(25)底壁的活性炭过滤网板(28)过滤后进入到反应罐(3)的内部；S22、此时废水在进入反应罐(3)内后，会与储物球(19)内的水溶性薄膜袋(20)相接触，此时，水溶性薄膜袋(20)会逐渐溶解，接着出气管(18)内的气体会被输送进储物球(19)的内部，并通过出气孔(22)排出，在排出过程中，会带动絮凝剂(21)飘散进水中，从而方便絮凝剂(21)吸附凝聚废水中的悬浮颗粒物，进而提高废水处理的效率。
发明内容
本发明的目的在于提供一种废水处理用臭氧催化氧化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水处理用臭氧催化氧化设备，包括底座，所述底座的顶部安装有置物台，所述置物台的顶部贯穿设置有置物孔，所述置物孔的内部嵌合安装有反应罐；
所述反应罐的内表面安装有挡板，所述挡板的顶部贯穿设置有槽口，所述槽口的内部嵌合安装有转柄，所述转柄的外表面安装有转杆，所述转柄的底部通过轴件安装有连接杆，所述连接杆的底部螺纹安装有连接块，所述连接块的一侧外壁安装有捞网一，且捞网一位于反应罐的内部，所述反应罐的底壁设置有对称布置的插孔，所述插孔的内部嵌合安装有插块；
所述插块的顶部安装有捞网二，且捞网二呈倒“凸”字形。
优选的，所述反应罐的顶部嵌合安装有密封塞，且密封塞的底部与挡板的顶部相贴合，密封塞的顶部安装有对称布置的连接管，其中一组连接管的底端安装有储气盒，且储气盒的顶部与密封塞的底部相连接，储气盒的底部安装有三组等距布置的分流管，三组分流管的外表面螺纹连接有出气管，出气管的尾端外表面螺纹安装有储物球，储物球的内部放置有水溶性薄膜袋，水溶性薄膜袋的内部填充有絮凝剂，储物球的外表面贯穿设置有均匀布置的出气孔。
优选的，所述密封塞的底部安装有前后布置的插杆，且插杆分别位于另一组连接管的前方和后方，两组插杆均位于储气盒的一侧，插杆的外表面套接有连接套，连接套的底部安装有连接框，连接框的底壁内嵌安装有活性炭过滤网板，插杆和连接套的外表面均贯穿设置有限位孔，限位孔的内部嵌合安装有限位杆。
优选的，所述底座的顶部安装有臭氧发生器，臭氧发生器的输出端安装有输气管，反应罐的外表面安装有进气管，进气管和输气管的内表面均设置有挡槽，挡槽的内部嵌合安装有密封圈。
优选的，所述挡板的顶部设置有置物槽，且置物槽的后壁与槽口的外表面相贯通，槽口呈“C”字形，转杆位于置物槽的内部，连接杆的直径小于转柄的直径；
储气盒呈半圆状，其中一组连接管的顶端通过管道输送压缩后的空气，另一组连接管通过管道输送废水，储物球位于捞网一的上方；
连接框呈半圆状，连接框位于挡板的内侧下方；
臭氧发生器位于置物台的一侧，输气管的一端与进气管的一端法兰连接，密封圈的截面呈“凸”字形。
优选的，所述捞网一的底部安装有对称布置的支撑杆，两组所述支撑杆的底端与捞网二的内表面相连接。
优选的，所述反应罐的底部安装有排水管，排水管的外表面安装有电子阀门，排水管位于两组插孔的中间，捞网二位于排水管的内侧。
优选的，所述进气管的另一端安装有排气管，且排气管位于反应罐的内部，排气管的内部安装有单向阀，排气管位于出气管的一侧。
优选的，该臭氧催化氧化设备的工作步骤如下：
S1、在使用该臭氧催化氧化设备前，首先将连接杆拧入连接块的内部，并将捞网一和捞网二放入反应罐的内部，然后将转柄塞入槽口的内部，并拨动转杆，使其能够位于置物槽的内部，在此过程中，能够在支撑杆的作用下带动捞网二塞入排水管的内部，并通过插块与插孔的嵌合来将捞网二限位在反应罐内；
S2、然后通过导管往其中一组连接管的内部输送压缩空气，使得压缩空气能够进入储气盒的内部，接着压缩空气会通过分流管分流进各出气管的内部；
S3、接着启动臭氧发生器，从而能够通过输气管将产生的臭氧输送到进气管的内部，最后经由排气管输入反应罐内的废水中，然后就能够通过臭氧来对废水进行催化氧化处理，从而提高废水处理的效率和成效；
S4、当反应完毕后，打开电子阀门，从而方便反应罐内的废水能够通过排水管排出，在排出过程中，废水中经由絮凝剂团聚的颗粒物会被拦截在捞网一和捞网二的内部，从而在一定程度上能够降低排水管堵塞的概率。
优选的，在所述步骤S1中，还包括如下步骤：
S11、然后通过插杆与连接套的嵌合来将连接框安装在密封塞的底部，然后将装有絮凝剂的水溶性薄膜袋塞入储物球的内部，并通过出气管将储物球与分流管连接在一起；
S12、接着将密封圈塞入挡槽的内部，并通过法兰连接头将输气管与进气管连接在一起，然后将密封塞放置在反应罐内表面的挡板上，直至使密封塞能够与反应罐相嵌合为止；
在所述步骤S2中，还包括如下步骤：
S21、与此同时，通过导管往另一组连接管内注入废水，使废水能够落在连接框的内部，并通过连接框底壁的活性炭过滤网板过滤后进入到反应罐的内部；
S22、此时废水在进入反应罐内后，会与储物球内的水溶性薄膜袋相接触，此时，水溶性薄膜袋会逐渐溶解，接着出气管内的气体会被输送进储物球的内部，并通过出气孔排出，在排出过程中，会带动絮凝剂飘散进水中，从而方便絮凝剂吸附凝聚废水中的悬浮颗粒物，进而提高废水处理的效率。
与现有技术相比，本发明的有益效果是：
1、本发明通过安装有底座、反应罐、转柄、连接杆、捞网一、插孔、插块和捞网二，在使用完该臭氧催化氧化设备后，打开密封塞，接着拨动转杆，从而能够在转柄的作用带动转杆不再位于置物槽的内部，接着就可以向上拉动转柄，从而带动捞网一向上移动，接着就能够将捞网二从排水管内拉出，从而方便工作人对捞网一和捞网二上残留物进行清洗，进而在一定程度上能够降低排水管堵塞的概率。
2、本发明通过安装有密封塞、连接管、分流管、储物球、水溶性薄膜袋、絮凝剂和出气孔，在使用该臭氧催化氧化设备前，首先将装有絮凝剂的水溶性薄膜袋塞入储物球的内部，并通过出气管将储物球和分流管连接在一起，在后续使用过程中，通过其中一组连接管输送压缩气体，并将其输送进储气盒的内部，接着通过出气管进入到储物球的内部，最后通过出气孔排出，从而能够增加废水的含氧量，在此过程中，水溶性薄膜袋在与废水接触过会逐渐溶解，接着就可以通过絮凝剂来吸附凝聚废水中的悬浮颗粒物。
3、本发明通过安装有插杆、连接套、连接框、限位孔、限位杆和活性炭过滤网板，在使用该臭氧催化氧化设备前，使连接套与插杆嵌合，接着将限位杆插入限位孔的内部，然后就可以将连接框安装在密封塞上，在后续使用过程中，通过导管将废水输送进另一组连接管的内部，最后经由活性炭过滤网板过滤后排进反应罐的内部，不仅方便拆装，且在一定程度上能够为后续的检修工作提供一定的便利。
4、本发明通过安装有臭氧发生器、输气管、进气管、挡槽和密封圈，首先使密封圈能够与挡槽嵌合，接着通过法兰连接头将输气管和进气管连接在一起，然后就能够通过臭氧发生器将臭氧输送进输气管的内部，然后经由进气管输送进排气管的内部，最后被排在反应罐中的废水内。
（发明人：张思涵;高新红;张玉华;张志勇;邢永生）
