公布日：2022.11.08
申请日：2022.08.10
分类号：C02F3/14(2006.01)I
摘要
本发明公开了一种好氧用限定流MBBR污水处理系统及处理方法，属于污水处理技术领域。其解决了现有技术中MBBR装置过水不畅、填料堆积、维护难度大及使用寿命短的技术问题。该污水处理系统包括反应池，在反应池的池壁上分别设置有进水口和出水口，在反应池内部设置有限定装置和支撑结构，限定装置包括限定容器，限定容器的顶部设置有生物填料投加口，通过生物填料投加口向限定容器内投放生物填料，在限定容器与反应池的底壁之间的空间内设置有辅助曝气装置和微孔曝气装置，微孔曝气装置的主管与外部气源连通，可以提供生化反应所需要的溶解氧。本发明通过生物填料在限定装置内均匀流化，避免了填料大量堆积。
权利要求书
1.一种好氧用限定流MBBR污水处理系统，其包括反应池，在所述的反应池的池壁上分别设置有进水口和出水口，其特征在于：在所述的反应池内部设置有限定装置和用于支撑所述限定装置的支撑结构，所述的限定装置包括限定容器，所述的限定容器的顶部设置有生物填料投加口，通过所述的生物填料投加口向所述的限定容器内投放生物填料，所述的限定容器整体形状为立方体，在所述的限定容器的容器壁上设置有若干个通孔，每个通孔的面积小于所述的生物填料的体积；所述的支撑结构包括四个支撑体，其中两个支撑体分别位于所述的限定容器的两侧，另外两个支撑体的一端连接在所述的限定容器的底部，另一端连接在所述的反应池的底壁上；在所述的限定容器与反应池的底壁之间的空间内设置有辅助曝气装置和微孔曝气装置，所述的微孔曝气装置位于所述的辅助曝气装置的下方。
2.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的限定容器包括立方体框架，在所述的立方体框架的各个面上设置有拦截筛网，若干个通孔设置在所述的拦截筛网上。
3.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的进水口和出水口分别位于所述的反应池的相对侧壁上，并且所述的出水口在远离所述的进水口位置相对的反应池的侧壁的一端。
4.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的限定容器内的生物填料的填充密度为20-65％。
5.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的辅助曝气装置包括曝气主管、曝气支管和辅助曝气支架，所述的曝气主管固定在所述的辅助曝气支架上，所述的曝气支管间隔均匀的分布在所述的曝气主管上。
6.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的微孔曝气装置包括微孔曝气主管、微孔曝气支管和微孔曝气支架，所述的微孔曝气主管固定在所述的微孔曝气支架上，所述的微孔曝气支架固定在所述的反应池的底壁上，所述的微孔曝气支管间隔均匀的分布在所述的微孔曝气主管上。
7.根据权利要求2所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的拦截筛网为不锈钢材质制作而成。
8.根据权利要求5所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的辅助曝气装置与限定容器底部的垂直距离为150mm-450mm，所述的曝气支管上设置有直径为2mm-10mm的孔洞，相邻的孔洞之间的间距为100mm-600mm，与中垂线夹角30-45°对称布置，并且每个孔洞的开设方向为斜向上，所述的曝气主管通过管道连接有外部气源。
9.根据权利要求1所述的一种好氧用限定流MBBR污水处理系统，其特征在于：所述的生物填料投加口的高度不低于所述的反应池顶部的高度。
10.一种好氧用限定流MBBR污水处理方法，其特征在于，其采用权利要求1-9任一项所述的一种好氧用限定流MBBR污水处理系统，所述的方法包括以下步骤：a、待处理污水通过进水口进入反应池内部，向限定容器内投加一定量的生物填料；b、通过微孔曝气装置提供生化反应所需要的溶解氧，通过辅助曝气装置均化水质，并辅助生物填料悬浮运动；c、待处理污水中的污染物经过生物填料表面生物膜反应后，出水经过出水口排出。
发明内容
本发明的目的之一在于提供一种好氧用限定流MBBR污水处理系统，其能够解决现有技术中MBBR装置过水不畅、填料堆积、维护难度大及使用寿命短的技术问题，其通过生物填料在限定装置内均匀流化，解决了填料大量堆积的技术问题。
为了实现上述目的，本发明采用了以下技术方案：

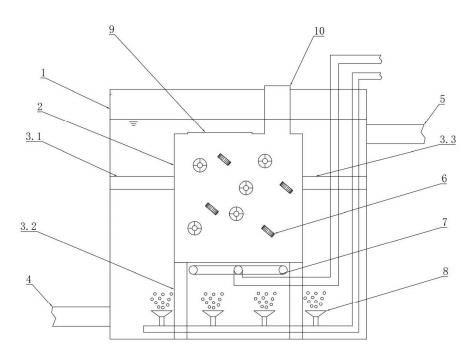

一种好氧用限定流MBBR污水处理系统，其包括反应池，在所述的反应池的池壁上分别设置有进水口和出水口，在所述的反应池内部设置有限定装置和用于支撑所述限定装置的支撑结构，所述的限定装置包括限定容器，所述的限定容器的顶部设置有生物填料投加口，通过所述的生物填料投加口向所述的限定容器内投放生物填料，所述的限定容器整体形状为立方体，在所述的限定容器的容器壁上设置有若干个通孔，每个通孔的面积小于所述的生物填料的体积；
所述的支撑结构包括四个支撑体，其中两个支撑体分别位于所述的限定容器的两侧，另外两个支撑体的一端连接在所述的限定容器的底部，另一端连接在所述的反应池的底壁上；在所述的限定容器与反应池的底壁之间的空间内设置有辅助曝气装置和微孔曝气装置，所述的微孔曝气装置位于所述的辅助曝气装置的下方。
作为本发明的一个优选方案，所述的限定容器包括立方体框架，在所述的立方体框架的各个面上设置有拦截筛网，若干个通孔设置在所述的拦截筛网上。
作为本发明的另一个优选方案，所述的进水口和出水口分别位于所述的反应池的相对侧壁上，并且所述的出水口在远离所述的进水口位置相对的反应池的侧壁的一端。
进一步，所述的限定容器内的生物填料的填充密度为20-65％。
优选的，所述的辅助曝气装置包括曝气主管、曝气支管和辅助曝气支架，所述的曝气主管固定在所述的辅助曝气支架上，所述的曝气支管间隔均匀的分布在所述的曝气主管上。
优选的，所述的微孔曝气装置包括微孔曝气主管、微孔曝气支管和微孔曝气支架，所述的微孔曝气主管固定在所述的微孔曝气支架上，所述的微孔曝气支架固定在所述的反应池的底壁上，所述的微孔曝气支管间隔均匀的分布在所述的微孔曝气主管上。
优选的，所述的拦截筛网为不锈钢材质制作而成，也可以由其它有机合成材料制作而成。
优选的，所述的辅助曝气装置与限定容器底部的垂直距离为150mm-450mm，所述的曝气支管上设置有直径为2mm-10mm的孔洞，相邻的孔洞之间的间距为100mm-600mm，与中垂线夹角30-45°对称布置，并且每个孔洞的开设方向为斜向上，所述的曝气主管通过管道连接有外部气源。
优选的，所述的生物填料投加口的高度不低于所述的反应池顶部的高度。
本发明的另一目的在于提供一种好氧用限定流MBBR污水处理方法，其采用上述的好氧用限定流MBBR污水处理系统，包括以下步骤：
a、待处理污水通过进水口进入反应池内部，向限定容器内投加一定量的生物填料；
b、通过微孔曝气装置提供生化反应所需要的溶解氧，通过辅助曝气装置均化水质，并辅助生物填料悬浮运动；
c、待处理污水中的污染物经过生物填料表面生物膜反应后，出水经过出水口排出。
与现有技术相比，本发明带来了以下有益技术效果：
本发明提出了一种好氧用限定流MBBR污水处理系统，其通过在反应池内设置限定容器，在限定容器内投加生物填料，并且通过限定容器可以避免生物填料排出，生物填料在限定容器内均匀流化，解决了现有技术中生物填料容易在拦截筛网前大量堆积的技术问题。
与上述的限定容器相互配合的辅助曝气装置和微孔曝气装置，通过辅助曝气装置辅助生物填料流化，可防止生物填料堵塞限定容器壁上的通孔，并且通过限定容器的作用，可以将生物填料限制在限定容器内；微孔曝气装置的微孔曝气主管与外部气源连通，可以提供生化反应所需要的溶解氧。
本发明系统运行不受水量和气量变化的影响，当系统受较大水量冲击或风机停运等突发情况下，好氧用限定流MBBR系统也不会发生拦网堵塞问题，仍能保证系统安全运行；本发明系统具有结构简单、方便安装、便于维护，且维护成本低、使用寿命长的优点。
本发明提出的一种好氧用限定流MBBR污水处理方法，因其通过限定容器可以防止生物填料大量堆积，其在运行方面也有了极大的改善。
（发明人：王忠祥;刘宜龙;闫吉晓;杨晓美;石遵磊;赵鹏）
