公布日：2022.11.01
申请日：2022.08.29
分类号：C02F9/02(2006.01)I;B01D33/01(2006.01)I;B01D33/66(2006.01)I;F26B23/06(2006.01)I;F26B25/02(2006.01)I;F26B25/04(2006.01)I
摘要
本申请公开了一种采用STRO装置的采煤废水处理机，包括过滤箱、过滤框、连接板、连接管、电控柜、辅助外壳、循环泵、增压泵、过滤器、进水泵、清洗水箱、限位板、储水箱、报警器、密封板、加药组、增长型STRO模组、支撑块、水位传感器、排水管、支撑架、气泵、风机、调温板、第一加热管、第二加热管、辅助板、液压推杆、连接杆、活塞杆、辅助块和套筒。过滤箱内部可实现对废水的初步过滤，实现对体积较大煤块与废水的分离，利用STRO装置对废水进行二次处理，提高对废水的处理效果；辅助块和调温板可辅助煤块的干燥，提高煤块的回收效率；限位板可对储水箱的安装进行限位加固，报警器和水位传感器可监测储水箱内部的水位，保证储水箱内部对水的存储。
权利要求书

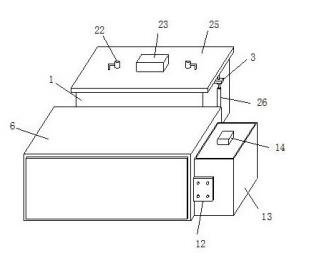

1.一种采用STRO装置的采煤废水处理机，其特征在于：包括辅助外壳（6）、预处理机构和储水辅助机构，所述辅助外壳（6）内部安装有电控柜（5）和清洗水箱（11），所述清洗水箱（11）一侧按有加药组（16）；所述预处理机构包括过滤箱（1）、辅助板（25）和套筒（29），所述过滤箱（1）侧壁上卡合有两个连接板（3），所述连接板（3）固接在过滤框（2）上，所述连接板（3）底部搭接有支撑块（18），所述支撑块（18）固接在过滤箱（1）内壁上，所述连接板（3）顶部卡合有辅助板（25），所述辅助板（25）底部设置有两个套筒（29）；所述储水辅助机构安装在辅助外壳（6）右侧，所述辅助外壳（6）内部安装有进水泵（10），所述进水泵（10）位于过滤器（9）和清洗水箱（11）之间，且所述过滤器（9）左侧安装有增压泵（8）。
2.根据权利要求1所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述增压泵（8）左侧设置有循环泵（7），所述循环泵（7）位于电控柜（5）右侧，所述辅助外壳（6）内部安装有增长型STRO模组（17），所述增长型STRO模组（17）右侧安装有加药组（16）。
3.根据权利要求1所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述辅助外壳（6）与过滤箱（1）之间通过连接管（4）连接，所述连接管（4）上安装有电磁阀，且所述过滤箱（1）两侧侧壁上均固接与液压推杆（26），所述液压推杆（26）顶端通过连轴器与连接板（3）底部连接。
4.根据权利要求1所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述辅助板（25）顶部固接有风机（23），所述风机（23）与两个调温板（24）连通，所述调温板（24）固接在辅助板（25）底部，且所述调温板（24）内部固接有第一加热管（2401）和第二加热管（2402），且所述调温板（24）底部开设有若干通风孔。
5.根据权利要求1所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述辅助板（25）顶部固接有两个气泵（22），所述气泵（22）底部通过气管与连接杆（27）连通，所述连接杆（27）底部贯穿套筒（29）顶部侧壁，所述套筒（29）底部开设有排气口。
6.根据权利要求5所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述套筒（29）内部套接有活塞杆（28）一端，所述活塞杆（28）与套筒（29）之间滑动连接，且所述活塞杆（28）远离套筒（29）的一端固接有辅助块（2801），所述辅助块（2801）与过滤框（2）内壁搭接。
7.根据权利要求1所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述储水辅助机构包括限位板（12）、储水箱（13）和水位传感器（19），所述限位板（12）固接在辅助外壳（6）右侧壁上，两个所述限位板（12）之间卡合有储水箱（13），所述限位板（12）与储水箱（13）之间通过螺栓连接。
8.根据权利要求7所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述储水箱（13）顶部卡合有密封板（15），所述密封板（15）顶部固接有报警器（14），所述报警器（14）上安装有两个指示灯。
9.根据权利要求8所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述密封板（15）底部固接有支撑架（21），所述支撑架（21）为U型，且所述支撑架（21）底部固接有两个水位传感器（19），所述水位传感器（19）与报警器（14）之间采用电性连接。
10.根据权利要求7所述的一种采用STRO装置的采煤废水处理机，其特征在于：所述储水箱（13）内腔底部安装有排水管（20），所述排水管（20）为L型，且所述排水管（20）上安装有电磁阀，所述排水管（20）一端贯穿储水箱（13）侧壁。
发明内容
在本实施例中提供了一种采用STRO装置的采煤废水处理机用于解决现有技术中采煤废水未经过初步过滤时，内部残留有体积较大的煤块，不利于后续STRO对废水进行处理，分离后的煤块不易快速干燥，影响煤块的回收效率，且经过处理后的废水收集后不易监测水位，影响水的后续排入，不利于水的保存的问题。
根据本申请的一个方面，提供了一种采用STRO装置的采煤废水处理机，包括辅助外壳、预处理机构和储水辅助机构，所述辅助外壳内部安装有电控柜和清洗水箱，所述清洗水箱一侧按有加药组；所述预处理机构包括过滤箱、辅助板和套筒，所述过滤箱侧壁上卡合有两个连接板，所述连接板固接在过滤框上，所述连接板底部搭接有支撑块，所述支撑块固接在过滤箱内壁上，所述连接板顶部卡合有辅助板，所述辅助板底部设置有两个套筒；所述储水辅助机构安装在辅助外壳右侧，所述辅助外壳内部安装有进水泵，所述进水泵位于过滤器和清洗水箱之间，且所述过滤器左侧安装有增压泵。
进一步地，所述增压泵左侧设置有循环泵，所述循环泵位于电控柜右侧，所述辅助外壳内部安装有增长型STRO模组，所述增长型STRO模组右侧安装有加药组。
进一步地，所述辅助外壳与过滤箱之间通过连接管连接，所述连接管上安装有电磁阀，且所述过滤箱两侧侧壁上均固接与液压推杆，所述液压推杆顶端通过连轴器与连接板底部连接。
进一步地，所述辅助板顶部固接有风机，所述风机与两个调温板连通，所述调温板固接在辅助板底部，且所述调温板内部固接有第一加热管和第二加热管，且所述调温板底部开设有若干通风孔。
进一步地，所述辅助板顶部固接有两个气泵，所述气泵底部通过气管与连接杆连通，所述连接杆底部贯穿套筒顶部侧壁，所述套筒底部开设有排气口。
进一步地，所述套筒内部套接有活塞杆一端，所述活塞杆与套筒之间滑动连接，且所述活塞杆远离套筒的一端固接有辅助块，所述辅助块与过滤框内壁搭接。
进一步地，所述储水辅助机构包括限位板、储水箱和水位传感器，所述限位板固接在辅助外壳右侧壁上，两个所述限位板之间卡合有储水箱，所述限位板与储水箱之间通过螺栓连接。
进一步地，所述储水箱顶部卡合有密封板，所述密封板顶部固接有报警器，所述报警器上安装有两个指示灯。
进一步地，所述密封板底部固接有支撑架，所述支撑架为U型，且所述支撑架底部固接有两个水位传感器，所述水位传感器与报警器之间采用电性连接。
进一步地，所述储水箱内腔底部安装有排水管，所述排水管为L型，且所述排水管上安装有电磁阀，所述排水管一端贯穿储水箱侧壁。
通过本申请上述实施例，采用了预处理机构和储水辅助机构，解决了采煤废水未经过初步过滤时，内部残留有体积较大的煤块，不利于后续STRO对废水进行处理，分离后的煤块不易快速干燥，影响煤块的回收效率，且经过处理后的废水收集后不易监测水位，影响水的后续排入，不利于水的保存的问题，取得了废水可进行初步过滤，与煤块进行分离，便于后续STRO对废水处理，煤块可进行快速干燥，提高煤块的回收效率，可监测处理后废水的水位，利于水流存储的效果。
（发明人：董新华）
