公布日：2022.03.18
申请日：2021.12.17
分类号：C02F9/06(2006.01)I
摘要
本发明公开一种污水催化还原处理工艺及系统。污水催化还原处理工艺，包括：将污水的前端处理尾水进入调节池，调节水质及PH；将调节池的出水提升至催化还原反应器，进行催化还原反应，对污染物去除；将催化还原反应器的出水引入絮凝沉淀区，在絮凝沉淀区调节PH至中性后，投加絮凝剂，通过絮凝吸附作用完成污染物去除。污水催化还原处理系统包括：调节池，调节池用于接收污水的前端处理尾水，并调节水质及PH；催化还原反应器，催化还原反应器与调节池连接，调节池用于接收调节池出水，并进行催化还原反应；絮凝沉淀区，絮凝沉淀区与催化还原反应器连接，絮凝沉淀区用于引入催化还原反应器的出水引入，通过絮凝吸附作用完成污染物去除。
权利要求书
1.一种污水催化还原处理工艺，其特征在于，包括：将污水的前端处理尾水进入调节池，调节水质及PH；将调节池的出水提升至催化还原反应器，进行催化还原反应，对污染物去除；将催化还原反应器的出水引入絮凝沉淀区，在絮凝沉淀区调节PH至中性后，投加絮凝剂，通过絮凝吸附作用完成污染物去除。
2.根据权利要求1所述的污水催化还原处理工艺，其特征在于，所述进行催化还原反应的PH为2~4之间。
3.根据权利要求1所述的污水催化还原处理工艺，其特征在于，所述催化还原反应器中设置填料层，所述填料为直径为5mm~10mm的球形高孔隙率复合填料。
4.根据权利要求1所述的污水催化还原处理工艺，其特征在于，所述在絮凝沉淀区调节PH至中性，包括：在絮凝沉淀区加碱性物质调节PH至中性。
5.根据权利要求1~4任一项所述的污水催化还原处理工艺，其特征在于，所述通过絮凝吸附作用完成污染物去除之后，还包括：絮凝沉淀区的上清液进入后续处理工艺或达标后外排。
6.一种污水催化还原处理系统，其特征在于，包括：调节池，所述调节池用于接收污水的前端处理尾水，并调节水质及PH；催化还原反应器，所述催化还原反应器与所述调节池连接，所述调节池用于接收调节池的出水，并进行催化还原反应，对污染物去除；絮凝沉淀区，所述絮凝沉淀区与所述催化还原反应器连接，所述絮凝沉淀区用于引入催化还原反应器的出水引入，并在调节PH至中性后，投加絮凝剂，通过絮凝吸附作用完成污染物去除。
7.根据权利要求6所述的污水催化还原处理系统，其特征在于：所述进行催化还原反应的PH为2~4之间。
8.根据权利要求6所述的污水催化还原处理系统，其特征在于：所述催化还原反应器中设置填料层，所述填料为直径为5mm~10mm的球形高孔隙率复合填料。
9.根据权利要求6所述的污水催化还原处理系统，其特征在于：所述调节PH至中性，包括：加碱性物质调节PH至中性。
10.根据权利要求6~9任一项所述的污水催化还原处理系统，其特征在于：所述通过絮凝吸附作用完成污染物去除之后，还包括：絮凝沉淀区的上清液进入后续处理工艺或达标后外排。
发明内容
基于此，本发明的目的在于，提供一种污水催化还原处理工艺及系统。
第一方面，本发明提供一种污水催化还原处理工艺，包括：
将污水的前端处理尾水进入调节池，调节水质及PH；
将调节池的出水提升至催化还原反应器，进行催化还原反应，对污染物去除；
将催化还原反应器的出水引入絮凝沉淀区，在絮凝沉淀区调节PH至中性后，投加絮凝剂，通过絮凝吸附作用完成污染物去除。
上述技术方案在一种实施方式中，所述进行催化还原反应的PH为2~4之间。
上述技术方案在一种实施方式中，所述催化还原反应器中设置填料层，所述填料为直径为5mm~10mm的球形高孔隙率复合填料。
上述技术方案在一种实施方式中，所述在絮凝沉淀区调节PH至中性，包括：在絮凝沉淀区加碱性物质调节PH至中性。
上述技术方案在一种实施方式中，所述通过絮凝吸附作用完成污染物去除之后，还包括：絮凝沉淀区的上清液进入后续处理工艺或达标后外排。

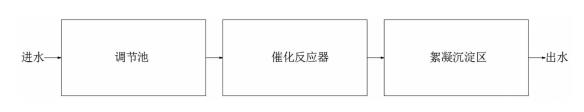

第二方面，本发明还提供一种污水催化还原处理系统，包括：
调节池，所述调节池用于接收污水的前端处理尾水，并调节水质及PH；
催化还原反应器，所述催化还原反应器与所述调节池连接，所述调节池用于接收调节池的出水，并进行催化还原反应，对污染物去除；
絮凝沉淀区，所述絮凝沉淀区与所述催化还原反应器连接，所述絮凝沉淀区用于引入催化还原反应器的出水引入，并在调节PH至中性后，投加絮凝剂，通过絮凝吸附作用完成污染物去除。
上述技术方案在一种实施方式中，所述进行催化还原反应的PH为2~4之间。
上述技术方案在一种实施方式中，所述催化还原反应器中设置填料层，所述填料为直径为5mm~10mm的球形高孔隙率复合填料。
上述技术方案在一种实施方式中，所述调节PH至中性，包括：加碱性物质调节PH至中性。
上述技术方案在一种实施方式中，所述通过絮凝吸附作用完成污染物去除之后，还包括：絮凝沉淀区的上清液进入后续处理工艺或达标后外排。
相对于现有技术，本发明的污水催化还原处理工艺及系统的有益效果：
(1)应用于难降解的有毒污水处理当中，置于污水处理工艺末端对好氧难降解难去除的污染物进行去除，保障出水稳定达标。同时还可置于前端利用催化还原的特性对有毒污染物进行断链解毒，降低污水的毒性，提升其可生化性。
(2)相对于高级氧化氧化工艺如芬顿，相较而言，本发明催化还原的产泥量大约为芬顿的四分之一。
(3)相对于高级氧化氧化工艺如芬顿，相较而言，本发明催化还原工艺的加药量较芬顿少，仅需要酸和少量碱，而能耗方面又比臭氧低。
(4)采用新式填料，调整了填料的物质比例，在特定状态下可以悬浮于水中，解决了填料易板结的特性，同时由于粒径减少，孔隙度增大，增加了填料反应的接触面积，增加了反应效率，降低了水力损失。
（发明人：谢海松;梁镇;唐尧;陶一通;夏天卓）
