公布日：2022.10.18
申请日：2022.08.22
分类号：C02F9/14(2006.01)I;C02F1/32(2006.01)N;C02F1/38(2006.01)N;C02F3/28(2006.01)N
摘要
本发明适用于污水处理领域，具体提供了一种阶梯式生活污水处理系统，包括通过管道相连通的垃圾分离装置、第一污泥分离装置、生物处理池、第二污泥分离装置以及消毒池，通过垃圾分离装置可以将生活污水中的固体生活垃圾分离然后挤压成块，最后排出，操作便捷，自动化程度高，同时通过第一污泥分离装置以及第二污泥分离装置加速了处理过程中污水中的污泥分离速度，通过离心远离快速地将污泥中的水分甩出，能够快速地降低污泥的含水量，整套系统大大加快了污水处理速率，同时还可以便捷地对分离出的废料进行合理的收集和储存。
权利要求书

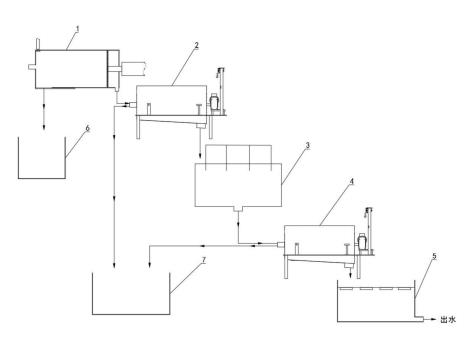

1.一种阶梯式生活污水处理系统，包括依次通过管道相连通的垃圾分离装置、第一污泥分离装置、生物处理池以及消毒池，其特征在于，前述垃圾分离装置包括垃圾分离罐，前述垃圾分离罐远离第一污泥分离装置一侧的端面设置有垃圾分离罐进水口，垃圾分离罐靠近第一污泥分离装置一侧的端面设置有自动推杆，自动推杆的移动端固定连接有垃圾分离板，前述垃圾分离板设置在垃圾分离罐内部，且垃圾分离板的边框与垃圾分离罐的内侧壁相匹配，垃圾分离板上设置有过滤网，前述垃圾分离罐的下侧面设置有垃圾分离罐出水口，且垃圾分离罐出水口设置在垃圾分离板与垃圾分离罐靠近第一污泥分离装置一侧的端面之间的罐壁上，垃圾分离罐下侧壁靠近垃圾分离罐进水口位置设置有垃圾块收集仓门；前述第一污泥分离装置包括污泥分离支架、污泥分离罐、旋转分离内筒以及旋转电机，前述污泥分离罐转动连接在污泥分离支架上，污泥分离罐下侧面设置有分离罐出水口，前述旋转分离内筒为两端带盖的中空筒状结构，旋转分离内筒一端设置有内筒进水口，内筒进水口与旋转分离内筒内部相连通，旋转分离内筒另一端设有内筒旋转轴，内筒旋转轴与旋转电机的旋转轴固定连接，前述旋转分离内筒侧面设置有污泥过滤网。
2.根据权利要求1所述的一种阶梯式生活污水处理系统，其特征在于，所述垃圾分离罐上侧壁设置有垃圾块分离推杆，垃圾块分离推杆面向垃圾块收集仓门的位置固定连接有垃圾块推动板。
3.根据权利要求2所述的一种阶梯式生活污水处理系统，其特征在于，所述旋转分离内筒位于内筒进水口一侧的端盖为圆锥形端盖。
4.根据权利要求3所述的一种阶梯式生活污水处理系统，其特征在于，所述旋转分离内筒设置有自动吹泥装置，自动吹泥装置包括吹气装置以及数个吹气装置驱动螺杆，吹气装置驱动螺杆的两端分别与旋转分离内筒的两端盖转动连接，且吹气装置驱动螺杆一端固定连接有螺杆驱动电机，前述吹气装置设置有与每一个吹气装置驱动螺杆相匹配的螺纹孔，吹气装置通过螺纹孔套接到每一个吹气装置驱动螺杆上，前述吹气装置还包括环形底板，环形底板上设置有若干吹气嘴。
5.根据权利要求4所述的一种阶梯式生活污水处理系统，其特征在于，所述第一污泥分离装置还包括至少一个吊装机，前述吊装机设置在污泥分离罐上方且靠近旋转电机一侧，前述吊装机通过柔性绳索与污泥分离罐或旋转电机固定连接。
6.根据权利要求5所述的一种阶梯式生活污水处理系统，其特征在于，所述阶梯式生活污水处理系统还包括固体垃圾收集池以及污泥收集池，所述固体垃圾收集池设置在垃圾块收集仓门下方，所述污泥收集池与第一污泥分离装置的旋转分离内筒通过相连通。
7.根据权利要求6所述的一种阶梯式生活污水处理系统，其特征在于，所述生物处理池为厌氧接触消化池，所述消毒池设置有若干紫外线消毒灯。
8.根据权利要求7所述的一种阶梯式生活污水处理系统，其特征在于，所述阶梯式生活污水处理系统还包括第二污泥分离装置，第二污泥分离装置的结构与第一污泥分离装置相同，第二污泥分离装置设置在生物处理池和消毒池之间，第二污泥分离装置的内筒进水口与厌氧接触消化池通过管道相连通，第二污泥分离装置的分离罐出水口与消毒池相连通。
发明内容
为此，本发明提供一种阶梯式生活污水处理系统，通过固体垃圾积压分离的方式更方便地分离并回收生活污水中的固体垃圾，同时通过离心原理快速分离污泥跟水。
为了实现上述目的，本发明提供如下技术方案：一种阶梯式生活污水处理系统，包括依次通过管道相连通的垃圾分离装置、第一污泥分离装置、生物处理池以及消毒池，前述垃圾分离装置包括垃圾分离罐，垃圾分离罐远离第一污泥分离装置一侧的端面设置有垃圾分离罐进水口，垃圾分离罐靠近第一污泥分离装置一侧的端面设置有自动推杆，自动推杆的移动端固定连接有垃圾分离板，垃圾分离板设置在垃圾分离罐内部，且垃圾分离板的边框与垃圾分离罐的内侧壁相匹配，垃圾分离板上设置有过滤网，垃圾分离罐的下侧面设置有垃圾分离罐出水口，且垃圾分离罐出水口设置在垃圾分离板与垃圾分离罐靠近第一污泥分离装置一侧的端面之间的罐壁上，垃圾分离罐下侧壁靠近垃圾分离罐进水口位置设置有垃圾块收集仓门，垃圾分离装置通过垃圾分离板来分离污水和固体生活垃圾，带到固体生活垃圾积累到一定程度后，关闭垃圾分离罐进水口，并驱动自动推杆将垃圾分离板向左推动，以此将固体生活垃圾向左积压成块，然后通过垃圾块收集仓门排出；前述第一污泥分离装置包括污泥分离支架、污泥分离罐、旋转分离内筒以及旋转电机，污泥分离罐转动连接在污泥分离支架上，污泥分离罐下侧面设置有分离罐出水口，旋转分离内筒为两端带盖的中空筒状结构，旋转分离内筒一端设置有内筒进水口，内筒进水口与旋转分离内筒内部相连通，旋转分离内筒另一端设有内筒旋转轴，内筒旋转轴与旋转电机的旋转轴固定连接，前述旋转分离内筒侧面设置有污泥过滤网，该装置通过旋转分离内筒的转动，在离心原理的作用下，快速地将不溶于水的污泥跟较为干净的水分离，污泥留在旋转分离内筒内，筛出的水通过分离罐出水口排至下一阶段继续处理。
进一步的，所述垃圾分离罐上侧壁设置有垃圾块分离推杆，垃圾块分离推杆面向垃圾块收集仓门的位置固定连接有垃圾块推动板，垃圾块分离推杆通过向垃圾块收集仓门推动挤压好的垃圾块，以此来帮助快速将垃圾块分离。
进一步的，所述旋转分离内筒位于内筒进水口一侧的端盖为圆锥形端盖，圆锥形端盖更有助于污泥的收集。
进一步的，所述旋转分离内筒设置有自动吹泥装置，自动吹泥装置包括吹气装置以及数个吹气装置驱动螺杆，吹气装置驱动螺杆的两端分别与旋转分离内筒的两端盖转动连接，且吹气装置驱动螺杆一端固定连接有螺杆驱动电机，前述吹气装置设置有与每一个吹气装置驱动螺杆相匹配的螺纹孔，吹气装置通过螺纹孔套接到每一个吹气装置驱动螺杆上，前述吹气装置还包括环形底板，环形底板上设置有若干吹气嘴，环形底板在吹气装置驱动螺杆的作用下可以沿旋转分离内筒内部做往复运动，环形底板上的吹气嘴就可以通过吹气将污泥过滤网上残留的污泥清理干净，保证分离效率。
进一步的，所述第一污泥分离装置还包括至少一个吊装机，前述吊装机设置在污泥分离罐上方且靠近旋转电机一侧，前述吊装机通过柔性绳索与污泥分离罐或旋转电机固定连接，通过吊装机可以控制污泥分离罐的角度，在污泥排出时可以倾斜污泥分离罐以加速污泥排出。
进一步的，所述阶梯式生活污水处理系统还包括固体垃圾收集池以及污泥收集池，所述固体垃圾收集池设置在垃圾块收集仓门下方，所述污泥收集池与第一污泥分离装置的旋转分离内筒通过相连通。
进一步的，所述生物处理池为厌氧接触消化池，所述消毒池设置有若干紫外线消毒灯，厌氧接触消化池为现有技术，相较传统的好氧生物处理，优点是能耗大大降低，还可以回收沼气等生物能。
进一步的，所述阶梯式生活污水处理系统还包括第二污泥分离装置，第二污泥分离装置的结构与第一污泥分离装置相同，第二污泥分离装置设置在生物处理池和消毒池之间，第二污泥分离装置的内筒进水口与厌氧接触消化池通过管道相连通，第二污泥分离装置的分离罐出水口与消毒池相连通。
与现有技术相比，本发明的有益效果是：
1、通过垃圾分离装置可以将生活污水中的固体生活垃圾分离出来，同时通过可移动的垃圾分离板将固体生活垃圾挤压成块，实现了自动化收集生活污水中的固体生活垃圾，同时挤压成块也便于垃圾的转移跟收集；
2、设置污泥分离装置将生活污水中不溶于水的污泥跟水分离，该装置的旋转分离内筒可以旋转，根据离心原理，可以快速地将水通过污泥过滤网甩出至污泥分离罐内，然后通过污泥分离罐的分离罐出水口排出至下一个处理装置，而污泥则可以留在旋转分离内筒，相较传统的滤网过滤，大大提升了分离速度。
（发明人：）陈茂荣
