公布日：2022.08.30
申请日：2022.08.02
分类号：C02F9/04(2006.01)I;B01D33/56(2006.01)I;B01D33/54(2006.01)I;B01D33/27(2006.01)I;C02F101/20(2006.01)N
摘要
本发明涉及工业污水处理技术领域，且公开了一种含有汞金属的污水处理装置，包括开设有废液进入口和沉淀排放口的反应塔，所述反应塔的右端设有出水管，所述出水管与水泵的进水端连接，所述水泵的出水端固定连接有废水输送管。该含有汞金属的污水处理装置，通过设置弹性过滤网、右转动圈、左转动圈、转动连杆、配合组件、弹性复位件和卷簧，在弹性过滤网正常工作情况下，配合组件将弹性过滤网拱起，同时配合组件带动弹性过滤网开始转动，此时当沉淀物附着到弹性过滤网的表面上时更容易在弹性过滤网离心力作用下滑落到反应塔的底部，同时由于弹性过滤网的转动而使得硫化汞沉淀物相对于弹性过滤网的网孔形成滞后，减小沉淀物堵塞网孔的概率。
权利要求书

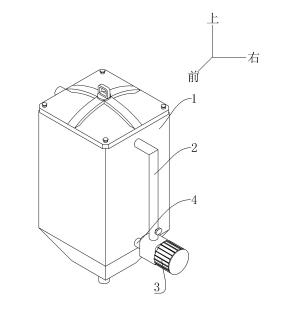

1.一种含有汞金属的污水处理装置，包括开设有废液进入口（20）和沉淀排放口（21）的反应塔（1），所述反应塔（1）的右端设有出水管（4），所述出水管（4）与水泵（3）的进水端连接，所述水泵（3）的出水端固定连接有废水输送管（2），所述废水输送管（2）与输水导管（23）固定连接，所述输水导管（23）的下方固定设有雾化喷头（24），其特征在于：所述出水管（4）的进水管口外周面上可转动的设有右转动圈（5），所述出水管（4）的进水管口内周面固定设有支撑环架（6），所述支撑环架（6）的中心孔内转动设有转动连杆（7），所述转动连杆（7）远离支撑环架（6）的一端转动连接在固定盘（27）中心转动孔内，所述转动连杆（7）靠近支撑环架（6）的一端固定设有拨水轮（8），所述转动连杆（7）靠近固定盘（27）的一端可转动的连接有左转动圈（9），所述右转动圈（5）和左转动圈（9）之间固定设有弹性过滤网（10），所述转动连杆（7）和弹性过滤网（10）之间设有配合组件，所述配合组件用于在转动连杆（7）以较大速度进行转动时将弹性过滤网（10）的中心向远离圆心的方向撑开并带动弹性过滤网（10）转动，所述配合组件还用于在转动连杆（7）以较小速度进行转动时带动弹性过滤网（10）和左转动圈（9）向右折叠移动，所述左转动圈（9）的右侧中心上还设有弹性复位件，所述弹性复位件用于在左转动圈（9）向右移动且配合组件脱离配合时对左转动圈（9）进行复位，所述固定盘（27）的右端还设有卷簧（13），所述卷簧（13）用于在配合组件脱离配合时为转动连杆（7）的反向转动提供动力。
2.根据权利要求1所述的一种含有汞金属的污水处理装置，其特征在于：所述配合组件包括第一配合块（11）、伸缩杆（16）和第二配合块（17），所述第一配合块（11）以圆周排列的形式固定连接在弹性过滤网（10）的内壁中部，在弹性过滤网（10）不受力撑开时第一配合块（11）在弹性过滤网（10）的内壁排列呈一个“环块”，所述伸缩杆（16）以圆周排列的形式固定连接在转动连杆（7）的外部，所述伸缩杆（16）远离转动连杆（7）的一端固定设有第二配合块（17），所述第二配合块（17）用于在伸缩杆（16）受力伸长时卡入第一配合块（11）的间隙内将弹性过滤网（10）撑开。
3.根据权利要求2所述的一种含有汞金属的污水处理装置，其特征在于：所述第二配合块（17）远离伸缩杆（16）的一端固定设有螺纹凸起（18），所述第一配合块（11）的内侧设有与螺纹凸起（18）配合的螺纹槽（12）。
4.根据权利要求1所述的一种含有汞金属的污水处理装置，其特征在于：所述弹性复位件包括压簧（14）和限位环（15），所述压簧（14）套设在转动连杆（7）的外部且压簧（14）的一端与左转动圈（9）相连接，所述限位环（15）固定连接在转动连杆（7）的外部。
5.根据权利要求1所述的一种含有汞金属的污水处理装置，其特征在于：所述卷簧（13）的一端与左转动圈（9）卡合连接，所述卷簧（13）的另一端与转动连杆（7）通过卡合件卡合连接。
6.根据权利要求1所述的一种含有汞金属的污水处理装置，其特征在于：所述固定盘（27）的左侧面转动设有外部连接件（22），所述外部连接件（22）远离固定盘（27）的一端与反应塔（1）的内壁固定连接，所述固定盘（27）的外部以圆周排列的形式固定设有若干卡块（25），所述左转动圈（9）的左端内侧表面开设有与卡块（25）相配合使用的卡口（26）。
7.根据权利要求1所述的一种含有汞金属的污水处理装置，其特征在于：所述出水管（4）、废水输送管（2）、进气口（19）、废液进入口（20）和沉淀排放口（21）的外部均设置有截止阀。
发明内容
针对现有技术的不足，本发明提供了一种含有汞金属的污水处理装置，具备能够对硫化汞沉淀物进行过滤处理，减小硫化汞沉淀物堵塞滤网的概率同时还能够在硫化汞沉淀物堵塞过滤网时自动对滤网表面的硫化汞沉淀物进行清除等优点。
为解决上述技术问题，本发明提供如下技术方案：一种含有汞金属的污水处理装置，包括开设有废液进入口和沉淀排放口的反应塔，所述反应塔的右端设有出水管，所述出水管与水泵的进水端连接，所述水泵的出水端固定连接有废水输送管，所述废水输送管与输水导管固定连接，所述输水导管的下方固定设有雾化喷头，所述出水管的进水管口外周面上可转动的设有右转动圈，所述出水管的进水管口内周面固定设有支撑环架，所述支撑环架的中心孔内转动设有转动连杆，所述转动连杆远离支撑环架的一端转动连接在固定盘中心转动孔内，所述转动连杆靠近支撑环架的一端固定设有拨水轮，所述转动连杆靠近固定盘的一端可转动的连接有左转动圈，所述右转动圈和左转动圈之间固定设有弹性过滤网，所述转动连杆和弹性过滤网之间设有配合组件，所述配合组件用于在转动连杆以较大速度进行转动时将弹性过滤网的中心向远离圆心的方向撑开并带动弹性过滤网转动，所述配合组件还用于在转动连杆以较小速度进行转动时带动弹性过滤网和左转动圈向右折叠移动，所述左转动圈的右侧中心上还设有弹性复位件，所述弹性复位件用于在左转动圈向右移动且配合组件脱离配合时对左转动圈进行复位，所述固定盘的右端还设有卷簧，所述卷簧用于在配合组件脱离配合时为转动连杆的反向转动提供动力。
优选的，所述配合组件包括第一配合块、伸缩杆和第二配合块，所述第一配合块以圆周排列的形式固定连接在弹性过滤网的内壁中部，在弹性过滤网不受力撑开时第一配合块在弹性过滤网的内壁排列呈一个“环块”，所述伸缩杆以圆周排列的形式固定连接在转动连杆的外部，所述伸缩杆远离转动连杆的一端固定设有第二配合块，所述第二配合块用于在伸缩杆受力伸长时卡入第一配合块的间隙内将弹性过滤网撑开。
优选的，所述第二配合块远离伸缩杆的一端固定设有螺纹凸起，所述第一配合块的内侧设有与螺纹凸起配合的螺纹槽。
优选的，所述弹性复位件包括压簧和限位环，所述压簧套设在转动连杆的外部且压簧的一端与左转动圈相连接，所述限位环固定连接在转动连杆的外部。
优选的，所述卷簧的一端与左转动圈卡合连接，所述卷簧的另一端与转动连杆通过卡合件卡合连接。
优选的，所述固定盘的左侧面转动设有外部连接件，所述外部连接件远离固定盘的一端与反应塔的内壁固定连接，所述固定盘的外部以圆周排列的形式固定设有若干卡块，所述左转动圈的左端内侧表面开设有与卡块相配合使用的卡口。
优选的，所述出水管、废水输送管、进气口、废液进入口和沉淀排放口的外部均设置有截止阀。
与现有技术相比，本发明提供了一种含有汞金属的污水处理装置，具备以下有益效果：1、该含有汞金属的污水处理装置，通过设置弹性过滤网、右转动圈、左转动圈、转动连杆、配合组件、弹性复位件和卷簧，在弹性过滤网正常工作情况下，配合组件将弹性过滤网拱起，同时配合组件带动弹性过滤网开始转动，此时当沉淀物附着到弹性过滤网的表面上时更容易在弹性过滤网离心力作用下滑落到反应塔的底部，同时由于弹性过滤网的转动而使得硫化汞沉淀物相对于弹性过滤网的网孔形成滞后，一定程度上可以减小硫化汞沉淀物堵塞弹性过滤网网孔的概率。
2、该含有汞金属的污水处理装置，当弹性过滤网表面堵塞严重时，配合组件带动弹性过滤网向右端移动，以使得弹性过滤网表面的硫化汞沉淀物被挤压，当第一配合块向右端移动至螺纹槽与第二配合块脱离配合时，此时卡块和卡口之间同时脱离卡合，压簧从压紧状态开始复位，左转动圈带动弹性过滤网向左端抖动并位移，同时在卷簧的作用下，转动连杆开始克服水流的阻力并反向转动，伸缩杆再一次伸长对弹性过滤网挤压，并对弹性过滤网的下方进行敲打，同时第二配合块使得弹性过滤网撑开一定程度，以便于弹性过滤网表面挤压过的硫化汞沉淀物脱落。
（发明人：余锦）
