高新涂装废水净化装置

发布时间:2023-6-14 9:27:00  中国污水处理工程网

公布日:2022.11.11

申请日:2022.08.29

分类号:C02F9/14(2006.01)I;C02F103/14(2006.01)N

摘要

本发明提供了一种涂装废水的净化方法和净化系统,涉及废水处理技术领域。本发明将涂装废水经隔油调节处理和混凝气浮处理将涂装废水中的油脂、COD、油脂、重金属、氟离子等杂质除去,然后经MBR处理去除COD且不增加盐分,为后续RO处理的产水率提供有效的保障和支撑,经RO处理(砂滤、碳滤、离子交换树脂过滤、一级RO处理和二级RO处理)得到的净化水达到生产用水要求,可以节省生产用水70%以上,节水效果明显,经RO处理得到的浓水满足上海市《污水综合排放标准》(DB31/199‑2018)三级标准。本发明提供的净化方法先进、净化效果稳定可靠、涂装废水的净化自动化程度高,管理方便,操作维护简单。


权利要求书

1.一种涂装废水的净化方法,包括以下步骤:将涂装废水进行隔油调节处理,得到除油调节液;将所述除油调节液与气浮药剂混合,进行混凝气浮处理,得到混凝气浮液;将所述混凝气浮液进行膜生物反应,得到膜生物反应液;将所述膜生物反应液进行反渗透水处理,得到净化水;所述反渗透水处理包括依次进行砂滤、碳滤、离子交换树脂过滤、一级反渗透处理和二级反渗透处理。

2.根据权利要求1所述的净化方法,其特征在于,所述涂装废水包括脱脂槽液、陶化槽液和涂装线溢流废水中的至少一种。

3.根据权利要求2所述的净化方法,其特征在于,当所述涂装废水为脱脂槽液和/或陶化槽液时,所述隔油调节处理前还包括:将所述涂装废水与混凝反应药剂混合,分批次进行混凝反应。

4.根据权利要求2或3所述的净化方法,其特征在于,当所述涂装废水为脱脂槽液时,所述混凝药剂包括聚合硫酸铁、pH值调节剂和聚丙烯酰胺;当所述涂装废水为陶化槽液时,所述混凝药剂包括聚合硫酸铁、氯化钙、pH值调节剂和聚丙烯酰胺。

5.根据权利要求1所述的净化方法,其特征在于,所述气浮药剂包括聚合硫酸铁、氯化钙、pH值调节剂和聚丙烯酰胺。

6.一种涂装废水的净化系统,其特征在于,包括隔油调节池(3),所述隔油调节池(3)设置有进水口、出油口和超标废水进口;进水口与所述隔油调节池(3)的出水口连通的气浮池(4);所述气浮池(4)还设置有药剂进口和出泥口;进水口与所述气浮池(4)的出水口连通的MBR池(5),所述MBR池(5)设置有出泥口;所述MBR池(5)内设置有曝气缺氧室(5-1)和好氧反应室(5-2);进水口与所述MBR池(5)的出水口连通的反渗透水处理系统(6),沿水流方向,所述反渗透水处理系统(6)依次设置有砂滤器(6-1)、碳滤器(6-2)、离子交换树脂过滤器(6-3)、一级反渗透膜(6-4)、二级反渗透膜(6-5)和特殊反渗透膜(6-9);所述二级反渗透膜(6-5)设置有净化水出口,所述特殊反渗透膜(6-9)设置有浓水出口。

7.根据权利要求7所述的净化系统,其特征在于,所述净化系统还包括混凝反应池(2),所述混凝反应池(2)设置有进水口、药剂进口和出泥口;所述混凝反应池(2)的出水口与所述隔油调节池(3)的进水口连通。

8.根据权利要求8所述的净化系统,其特征在于,所述净化系统还包括涂装废水收集池(1),所述涂装废水收集池(1)包括并联的脱脂槽液收集池(1-1)和陶化槽液收集池(1-2);所述脱脂槽液收集池(1-1)和陶化槽液收集池(1-2)的出水口与所述混凝反应池(2)的进水口连通;所述脱脂槽液收集池(1-1)内设置有刮油机,所述脱脂槽液收集池(1-1)还设置有出油口。

9.根据权利要求7所述的净化系统,其特征在于,沿水流方向,所述气浮池(4)设置有依次串联的酸碱反应室(4-1)、PFS反应室(4-2)、氯化钙反应室(4-3)、PAM反应室(4-4)、溶气室(4-5)、排泥刮渣室(4-6)、水位调节室(4-7)、pH调节室(4-8)和出水室(4-9);所述气浮池(4)为溶气气浮池。

10.根据权利要求7、8或9所述的净化系统,其特征在于,所述净化系统还包括污泥处理系统,所述污泥处理系统包括污泥浓缩池(13)以及进口与所述污泥浓缩池(13)的出泥口连通的压滤机(14);所述污泥浓缩池(13)的进泥口分别与混凝反应池(2)的出泥口、气浮池(4)的出泥口和MBR池(5)的出泥口连通。

发明内容

有鉴于此,本发明的目的在于提供一种涂装废水的净化方法和净化系统,本发明提供的净化方法得到的净化水的电导率≤10μS/cm,电导率低,满足生产用水要求。

为了实现上述发明目的,本发明提供以下技术方案:

本发明提供了一种涂装废水的净化方法,包括以下步骤:

将涂装废水进行隔油调节处理,得到除油调节液;

将所述除油调节液与气浮药剂混合,进行混凝气浮处理,得到混凝气浮液;

将所述混凝气浮液进行膜生物反应,得到膜生物反应液;

将所述膜生物反应液进行反渗透水处理,得到净化水;所述反渗透水处理包括依次进行砂滤、碳滤、离子交换树脂过滤、一级反渗透处理和二级反渗透处理。

优选地,所述涂装废水包括脱脂槽液、陶化槽液和涂装线溢流废水中的至少一种。

优选地,当所述涂装废水为脱脂槽液和/或陶化槽液时,所述隔油调节处理前还包括:将所述涂装废水与混凝反应药剂混合,分批次进行混凝反应。

优选地,当所述涂装废水为脱脂槽液时,所述混凝药剂包括聚合硫酸铁、pH值调节剂和聚丙烯酰胺;

当所述涂装废水为陶化槽液时,所述混凝药剂包括聚合硫酸铁、氯化钙、pH值调节剂和聚丙烯酰胺。

优选地,所述气浮药剂包括聚合硫酸铁、氯化钙、pH值调节剂和聚丙烯酰胺。

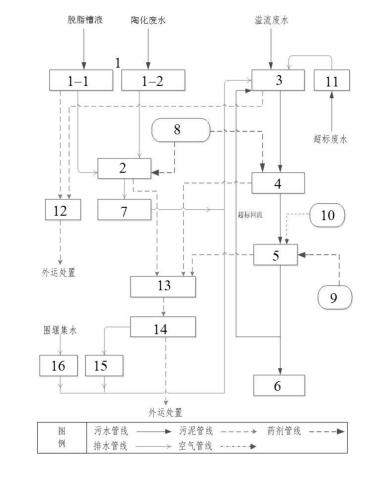

本发明提供了一种涂装废水的净化系统,其特征在于,包括隔油调节池3,所述隔油调节池3设置有进水口、出油口和超标废水进口;

进水口与所述隔油调节池3的出水口连通的气浮池4;所述气浮池4还设置有药剂进口和出泥口;

进水口与所述气浮池4的出水口连通的MBR池5,所述MBR池5设置有出泥口;所述MBR池5内设置有曝气缺氧室5-1和好氧反应室5-2;

进水口与所述MBR池5的出水口连通的反渗透水处理系统6,沿水流方向,所述反渗透水处理系统6依次设置有砂滤器6-1、碳滤器6-2、离子交换树脂过滤器6-3、一级反渗透膜6-4、二级反渗透膜6-5和特殊反渗透膜6-9;所述二级反渗透膜6-5设置有净化水出口;所述特殊反渗透膜6-9设置有浓水出口。

优选地,所述净化系统还包括混凝反应池2,所述混凝反应池2设置有进水口、药剂进口和出泥口;所述混凝反应池2的出水口与所述隔油调节池3的进水口连通。

优选地,所述净化系统还包括涂装废水收集池1,所述涂装废水收集池1包括并联的脱脂槽液收集池1-1和陶化槽液收集池1-2;所述脱脂槽液收集池1-1和陶化槽液收集池1-2的出水口与所述混凝反应池2的进水口连通;所述脱脂槽液收集池1-1内设置有刮油机,所述脱脂槽液收集池1-1还设置有出油口。

优选地,沿水流方向,所述气浮池4设置有依次串联的酸碱反应室4-1、PFS反应室4-2、氯化钙反应室4-3、PAM反应室4-4、溶气室4-5、排泥刮渣室4-6、水位调节室4-7、pH调节室4-8和出水室4-9;

所述气浮池4为溶气气浮池。

优选地,所述净化系统还包括污泥处理系统,所述污泥处理系统包括污泥浓缩池13以及进口与所述污泥浓缩池13的出泥口连通的压滤机14;所述污泥浓缩池13的进泥口分别与混凝反应池2的出泥口、气浮池4的出泥口和MBR池5的出泥口连通。

本发明提供了一种涂装废水的净化方法,包括以下步骤:将涂装废水进行隔油调节处理,得到除油调节液;将所述除油调节液与气浮药剂混合,进行混凝气浮处理,得到混凝气浮液;将所述混凝气浮液进行膜生物反应(MBR处理),得到膜生物反应液;将所述膜生物反应液进行反渗透水处理(RO处理),得到净化水;所述反渗透水处理包括依次进行砂滤、碳滤、离子交换树脂过滤、一级反渗透处理(一级RO处理)和二级反渗透处理(二级RO处理)。本发明将涂装废水经隔油调节处理除去油脂,经混凝气浮处理除COD、油脂、重金属、氟离子等杂质,MBR处理去除废水中剩余的COD且不增加盐分,为后续RO处理的产水率提供有效的保障和支撑,经RO处理(砂滤、碳滤、离子交换树脂过滤、一级RO处理和二级RO处理)脱盐,显著降低水的电导率,得到的净化水达到生产用水要求,可以节省生产用水70%以上节水效果明显。本发明提供的净化方法先进、净化效果稳定可靠;涂装废水的进水量和水质变化对于本发明提供的净化方法的影响不大,耐冲击性好;而且,涂装废水的净化自动化程度高,管理方便,操作维护简单。经ROR处理得到的浓水满足上海市《污水综合排放标准》(DB31/199-2018)三级标准。

本发明还提供了一种涂装废水的净化系统。本发明提供的净化系统实用、先进、稳定可靠,涂装废水经过净化系统净化后水质可以达到生产线用水要求,可以节省生产用水70%以上,节水效果明显。本发明提供的净化系统可以根据水量水质变化,灵活操作净化系统运行。而且,本发明提供的净化系统采用PLC控制,能够实现涂装废水的净化自动化操作,从而简化操作管理和减轻工人的劳动强度,净化系统并易于维护保养。

(发明人:洪祖喜;陈静;牛江涛)
