公布日：2022.11.11
申请日：2022.08.16
分类号：C02F9/06(2006.01)I;C02F1/461(2006.01)I;B01D29/72(2006.01)I;B01D29/96(2006.01)I
摘要
本发明公开了一种工业废水资源化处理用的电解装置，属于工业废水治理技术领域，包括电解箱、过滤箱、振筛组件和控流组件，振筛组件设置于过滤箱的内部，振筛组件包括电机、两个转动板和两个滑动柱，两个滑动柱的内部均开设有竖槽，两个竖槽的内部之间滑动连接有连接杆，连接杆的两端分别转动连接于两个转动板相对的一侧，通过启动电机带动与其连接的一个转动板转动，该转动板通过连接杆带动滑动柱不断在左右方向滑动，两个滑动柱滑动带动固定架和敲打球左右滑动，以此使敲打球不断对过滤板敲打，使过滤板产生震动将过滤孔中塞住的晶体震出，以达到将过滤板内部清理的作用，防止过滤板堵塞而影响废水治理效率。
权利要求书

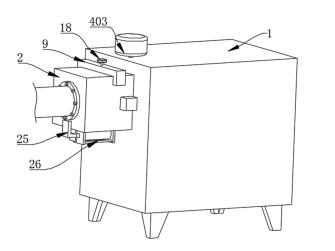

1.一种工业废水资源化处理用的电解装置，其特征在于：包括电解箱(1)、过滤箱(2)、振筛组件(3)和控流组件(4)，所述振筛组件(3)设置于所述过滤箱(2)的内部，所述振筛组件(3)包括电机(301)、两个转动板(302)和两个滑动柱(303)，两个所述滑动柱(303)的内部均开设有竖槽(304)，两个所述竖槽(304)的内部之间滑动连接有连接杆(305)，所述连接杆(305)的两端分别转动连接于两个所述转动板(302)相对的一侧，两个所述滑动柱(303)的左侧之间固定连接有固定架(306)，所述固定架(306)的左侧固定连接有若干个敲打球(307)。
2.根据权利要求1所述的一种工业废水资源化处理用的电解装置，其特征在于：所述过滤箱(2)的顶部开设有放置槽(5)，所述放置槽(5)的内部设置有过滤板(6)，所述过滤箱(2)的顶部开设有回字形凹槽(7)，所述回字形凹槽(7)的内部设置有回字形板(8)，所述回字形板(8)的顶部固定连接有U型板(9)，所述U型板(9)的底部固定连接有限位条(10)。
3.根据权利要求2所述的一种工业废水资源化处理用的电解装置，其特征在于：所述回字形板(8)与所述限位条(10)的外表面均设置有密封层(11)，所述U型板(9)的内部设置有U型内腔(12)，所述U型内腔(12)内壁的正面和背面之间转动连接有双向丝杆(13)，所述双向丝杆(13)的外表面固定连接有从动轮(14)，所述双向丝杆(13)的外表面螺纹连接有两个安装板(15)。
4.根据权利要求3所述的一种工业废水资源化处理用的电解装置，其特征在于：两个所述安装板(15)相对的一侧均固定连接有连接柱(16)，所述U型内腔(12)内壁的顶部转动连接有主动轮(17)，所述U型板(9)的顶部转动连接有调节手轮(18)，所述过滤箱(2)的内部滑动连接有滑动板(19)，所述滑动板(19)的内表面转动连接有环形板(20)。
5.根据权利要求4所述的一种工业废水资源化处理用的电解装置，其特征在于：所述环形板(20)的内表面固定连接有碎渣辊(21)，所述环形板(20)的内表面固定连接有齿牙圈(22)，所述滑动板(19)的内表面通过固定壳固定连接有驱动电机(23)，所述驱动电机(23)输出轴的一端固定连接有齿轮(24)，所述滑动板(19)的左侧固定连接有推拉板(25)。
6.根据权利要求1所述的一种工业废水资源化处理用的电解装置，其特征在于：所述过滤箱(2)的底部固定连接有气缸(26)，所述电解箱(1)的内部设置有若干个电极板(27)，所述控流组件(4)设置于所述电解箱(1)的内部。
7.根据权利要求6所述的一种工业废水资源化处理用的电解装置，其特征在于：所述控流组件(4)包括上固定板(401)、下固定板(402)和伺服电机(403)，所述上固定板(401)与所述下固定板(402)均固定连接于所述电解箱(1)内壁的左侧，所述上固定板(401)的顶部转动连接有调节轮(404)。
8.根据权利要求7所述的一种工业废水资源化处理用的电解装置，其特征在于：所述上固定板(401)的内部开设有两个通槽(405)，两个所述通槽(405)的内部均滑动连接有齿牙板(406)，所述上固定板(401)与所述下固定板(402)相对的一侧之间滑动连接有两个L型挡板(407)。
发明内容
本发明的目的就在于为了解决上述问题而提供一种工业废水资源化处理用的电解装置，能够通过振筛组件将过滤板震动，以达到将过滤板内部清理的作用，防止过滤板堵塞而影响废水治理效率。
本发明通过以下技术方案来实现上述目的，一种工业废水资源化处理用的电解装置，包括电解箱、过滤箱、振筛组件和控流组件，所述振筛组件设置于所述过滤箱的内部，所述振筛组件包括电机、两个转动板和两个滑动柱，两个所述滑动柱的内部均开设有竖槽，两个所述竖槽的内部之间滑动连接有连接杆，所述连接杆的两端分别转动连接于两个所述转动板相对的一侧，两个所述滑动柱的左侧之间固定连接有固定架，所述固定架的左侧固定连接有若干个敲打球。
优选的，为了对放置槽顶部进行密封，所述过滤箱的顶部开设有放置槽，所述放置槽的内部设置有过滤板，所述过滤箱的顶部开设有回字形凹槽，所述回字形凹槽的内部设置有回字形板，所述回字形板的顶部固定连接有U型板，所述U型板的底部固定连接有限位条。
优选的，为了便于将U型板和过滤箱之间进行安装，所述回字形板与所述限位条的外表面均设置有密封层，所述U型板的内部设置有U型内腔，所述U型内腔内壁的正面和背面之间转动连接有双向丝杆，所述双向丝杆的外表面固定连接有从动轮，所述双向丝杆的外表面螺纹连接有两个安装板。
优选的，为了方便将主动轮转动，两个所述安装板相对的一侧均固定连接有连接柱，所述U型内腔内壁的顶部转动连接有主动轮，所述U型板的顶部转动连接有调节手轮，所述过滤箱的内部滑动连接有滑动板，所述滑动板的内表面转动连接有环形板。
优选的，为了将大块的结晶碾碎，所述环形板的内表面固定连接有碎渣辊，所述环形板的内表面固定连接有齿牙圈，所述滑动板的内表面通过固定壳固定连接有驱动电机，所述驱动电机输出轴的一端固定连接有齿轮，所述滑动板的左侧固定连接有推拉板。
优选的，为了便于带动碎渣辊调节至过滤板的间距，所述过滤箱的底部固定连接有气缸，所述电解箱的内部设置有若干个电极板，所述控流组件设置于所述电解箱的内部。
优选的，为了实现两个L型挡板相对移动，所述控流组件包括上固定板、下固定板和伺服电机，所述上固定板与所述下固定板均固定连接于所述电解箱内壁的左侧，所述上固定板的顶部转动连接有调节轮。
优选的，为了起到对废液的流量进行控制调节的作用，所述上固定板的内部开设有两个通槽，两个所述通槽的内部均滑动连接有齿牙板，所述上固定板与所述下固定板相对的一侧之间滑动连接有两个L型挡板。
本发明的有益效果是：
1、通过启动电机带动与其连接的一个转动板转动，该转动板通过连接杆带动滑动柱不断在左右方向滑动，两个滑动柱滑动带动固定架和敲打球左右滑动，以此使敲打球不断对过滤板敲打，使过滤板产生震动将过滤孔中塞住的晶体震出，以达到将过滤板内部清理的作用，防止过滤板堵塞而影响废水治理效率。
2、通过调节手轮转动主动轮，主动轮带动从动轮转动，从动轮则带动双向丝杆转动，双向丝杆转动使两个安装板相对移动，两个安装板相互远离分别带动与其连接的连接柱脱离连接孔即可将U型板和过滤箱的连接解除取出U型板，便于将过滤板取出更换。
3、通过伺服电机带动调节轮转动，调节轮转动使两个齿牙板彼此反向移动，两个齿牙板则分别带动两个L型挡板滑动，两个L型挡板滑动将调节两个L型挡板之间弧形口形成的间距大小，两个L型挡板彼此反向滑动距离越大，弧形口形成的口径越大，可通过两个L型挡板滑动间距控制废水流进电解箱中的流速和流量，以帮助提高电解的效率。
（发明人：韩全;张恒）
