公布日：2022.11.01
申请日：2022.08.04
分类号：C02F3/34(2006.01)I
摘要
本发明公开了一种基于微生物处理的污水处理装置，包括：处理箱，所述处理箱的顶部开口设置，所述处理箱的侧壁开设有排水阀，所述处理箱的左右两侧外壁分别固定连接有立板，所述立板的底侧固定连接有底板，所述处理箱的内部设置有微生物处理液入料管，所述微生物处理液入料管的底部贯穿处理箱的底侧外壁并延伸至外侧。该基于微生物处理的污水处理装置，工作人员可以将微生物处理液从微生物处理液入料管加入到处理箱的内部，工作人员可以通过控制微生物处理液进入时的流速，将污水从处理箱的顶部加入到处理箱的内部，启动电机，通过在处理箱的顶部设置有弧形弹性筛网，这样可以对污水中的大颗粒杂质进行拦截。
权利要求书

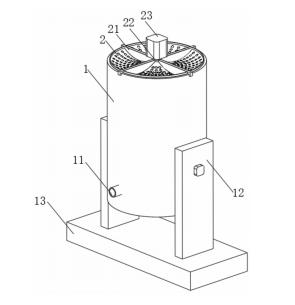

1.一种基于微生物处理的污水处理装置，其特征在于，包括：处理箱(1)，所述处理箱(1)的顶部开口设置，所述处理箱(1)的侧壁开设有排水阀(11)，所述处理箱(1)的左右两侧外壁分别固定连接有立板(12)，所述立板(12)的底侧固定连接有底板(13)，所述处理箱(1)的内部设置有微生物处理液入料管(14)，所述微生物处理液入料管(14)的底部贯穿处理箱(1)的底侧外壁并延伸至外侧；弧形弹性筛网(2)，所述弧形弹性筛网(2)的侧壁上固定连接有旋转连接板(21)，所述旋转连接板(21)的一端底侧外壁开设有滑槽，所述旋转连接板(21)通过滑槽滑动设置在处理箱(1)的顶部外壁上，所述旋转连接板(21)远离处理箱(1)的一端固定连接有旋转杆(22)，所述旋转杆(22)的顶部固定连接有电机(23)。
2.根据权利要求1所述的一种基于微生物处理的污水处理装置，其特征在于：所述旋转杆(22)的外表面滑动设置有震动板(3)，所述震动板(3)的顶部固定连接有若干个倾斜簧(31)，若干个所述倾斜簧(31)远离震动板(3)的一端与旋转连接板(21)的底侧外壁固定连接；其中，所述震动板(3)远离倾斜簧(31)的一侧外壁固定连接有若干个倾斜直板(32)。
3.根据权利要求2所述的一种基于微生物处理的污水处理装置，其特征在于：所述微生物处理液入料管(14)的顶部固定连接有倒锥筒(4)，所述倒锥筒(4)的底部开口设置，所述倒锥筒(4)的侧壁与处理箱(1)的侧壁接触设置。
4.根据权利要求3所述的一种基于微生物处理的污水处理装置，其特征在于：所述倒锥筒(4)的外壁上开设有若干个小孔(41)，若干个所述倾斜直板(32)与倒锥筒(4)的外壁接触设置。
5.根据权利要求4所述的一种基于微生物处理的污水处理装置，其特征在于：每两个所述倾斜直板(32)之间固定连接有若干个扭簧(5)，所述扭簧(5)的两端分别与相邻两侧倾斜直板(32)的侧壁固定连接。
6.根据权利要求5所述的一种基于微生物处理的污水处理装置，其特征在于：所述扭簧(5)上串联有若干个扰流球(51)，若干个所述扰流球(51)的外壁与倒锥筒(4)的外壁接触设置。
7.根据权利要求6所述的一种基于微生物处理的污水处理装置，其特征在于：所述微生物处理液入料管(14)的外表面滑动设置有升降连接圈(6)，所述升降连接圈(6)的侧壁固定连接有若干个连接簧(61)；其中，若干个所述连接簧(61)远离升降连接圈(6)的一端与倒锥筒(4)的侧壁固定连接，所述连接簧(61)的外壁中轴处固定连接有震动球(62)，若干个所述震动球(62)悬空设置。
8.根据权利要求7所述的一种基于微生物处理的污水处理装置，其特征在于：若干个所述震动球(62)的底侧外壁中轴处固定连接有连接杆(7)，若干个所述连接杆(7)远离震动球(62)的一端固定连接有液体推动板(71)，若干个所述液体推动板(71)悬空设置。
发明内容
为解决上述技术问题，本发明提供一种基于微生物处理的污水处理装置，包括：处理箱，所述处理箱的顶部开口设置，所述处理箱的侧壁开设有排水阀，所述处理箱的左右两侧外壁分别固定连接有立板，所述立板的底侧固定连接有底板，所述处理箱的内部设置有微生物处理液入料管，所述微生物处理液入料管的底部贯穿处理箱的底侧外壁并延伸至外侧，弧形弹性筛网，所述弧形弹性筛网的侧壁上固定连接有旋转连接板，所述旋转连接板的一端底侧外壁开设有滑槽，所述旋转连接板通过滑槽滑动设置在处理箱的顶部外壁上，所述旋转连接板远离处理箱的一端固定连接有旋转杆，所述旋转杆的顶部固定连接有电机。
进一步地，所述旋转杆的外表面滑动设置有震动板，所述震动板的顶部固定连接有若干个倾斜簧，若干个所述倾斜簧远离震动板的一端与旋转连接板的底侧外壁固定连接，其中，所述震动板远离倾斜簧的一侧外壁固定连接有若干个倾斜直板。
进一步地，所述微生物处理液入料管的顶部固定连接有倒锥筒，所述倒锥筒的底部开口设置，所述倒锥筒的侧壁与处理箱的侧壁接触设置。
进一步地，所述倒锥筒的外壁上开设有若干个小孔，若干个所述倾斜直板与倒锥筒的外壁接触设置。
进一步地，每两个所述倾斜直板之间固定连接有若干个扭簧，所述扭簧的两端分别与相邻两侧倾斜直板的侧壁固定连接。
进一步地，所述扭簧上串联有若干个扰流球，若干个所述扰流球的外壁与倒锥筒的外壁接触设置。
进一步地，所述微生物处理液入料管的外表面滑动设置有升降连接圈，所述升降连接圈的侧壁固定连接有若干个连接簧，其中，若干个所述连接簧远离升降连接圈的一端与倒锥筒的侧壁固定连接，所述连接簧的外壁中轴处固定连接有震动球，若干个所述震动球悬空设置。
进一步地，若干个所述震动球的底侧外壁中轴处固定连接有连接杆，若干个所述连接杆远离震动球的一端固定连接有液体推动板，若干个所述液体推动板悬空设置。
与现有技术相比，本发明的有益效果是：
(1)、该基于微生物处理的污水处理装置，工作人员可以将微生物处理液从微生物处理液入料管加入到处理箱的内部，工作人员可以通过控制微生物处理液进入时的流速，将污水从处理箱的顶部加入到处理箱的内部，启动电机，通过在处理箱的顶部设置有弧形弹性筛网，这样可以对污水中的大颗粒杂质进行拦截，当污水从处理箱的顶部加入到处理箱内部时，污水会冲击到震动板，在震动板撞击的效果下，可以使污水呈水花状向四周扩散，同时，微生物处理液也会从震动板的底侧对震动板进行冲击，由于微生物处理液的流速不同，这样就使得震动板在两侧冲击力的作用下，发生上下震动，以此可以使微生物处理液与污水都呈现出水花状向外侧下落，从而可以增强微生物处理液与污水的接触面积，增强该装置对污水的处理效果。
(2)、该基于微生物处理的污水处理装置，震动板的上下震动，可以带动倾斜直板，在混合液中上下震动，以此可以使倾斜直板在旋转状态下，在混合液内部上下震动，从而可以增强了混合液的混合效果，增强了该装置对污水处理的效果。
(3)、该基于微生物处理的污水处理装置，通过倒锥筒的设置，这样可以对污水与微生物反应中产生的反应物进行拦截，通过倒锥筒的特殊设置，这样可以使上侧污水与微生物处理液下落时，会冲击扭簧，扭簧受到冲击力，会发生形变，在形变效果下，可以带动扰流球沿着倒锥筒的外壁发生移动，利用扰流球的移动效果，可以对倒锥筒外壁上的杂质进行扰动，防止杂质长时间处于倒锥筒外壁上的同一位置，而使倒锥筒上的小孔发生堵塞，进而进一步增强了该装置对污水的处理效果。
(4)、该基于微生物处理的污水处理装置，当混合液通过倒锥筒时，在下降冲击力的作用下，可以使震动球在连接簧的作用下，发生上下震动，利用震动球的上下震动效果，可以使连接杆带动液体推动板在混合液内部上下震动，以此可以增强该装置对混合液的混合效果，另一方面，由于混合液的流动性，液体推动板在上下震动时，可以使部分混合液向上移动，从而利用液体的冲击力，可以对倒锥筒上侧的杂质进行推动，进一步的防止倒锥筒发生堵塞，进而进一步的增强该装置对污水的处理效果。
（发明人：张海明;孙海杰）
