公布日:2022.11.22
申请日:2022.08.26
分类号:C02F9/10(2006.01)I;C02F1/04(2006.01)I;B01D3/26(2006.01)I;B01D3/32(2006.01)I;B01D5/00(2006.01)I;C07C45/78(2006.01)I;
C07C45/82(2006.01)I;C07C47/058(2006.01)I;C02F103/36(2006.01)N
摘要
本发明属于废水回收处理技术领域,具体涉及草甘膦生产废水中甲醛提浓节能回收工艺及使用的脱醛塔,包括以下步骤:(1)草甘膦生产废水经预热进入脱醛塔,在塔底得到脱醛后废水;(2)脱醛后废水一部分回收热量后送出系统得到低醛废水,一部分经卧式降膜再沸器换热汽化后回流;(3)水蒸汽在卧式降膜再沸器经换热后变为冷凝水送往卧式降膜冷凝器;脱醛塔顶蒸汽进入卧式降膜冷凝器将冷凝水再次汽化,得到低压二次蒸汽;(4)脱醛塔顶蒸汽在卧式降膜冷凝器经换热后得到冷凝液进入回流罐,一部分回收热量后送出系统得到甲醛水溶液,一部分经回流泵加压后回流。本发明甲醛回收效率高,节能环保,具有较高的经济和社会效益。
权利要求书

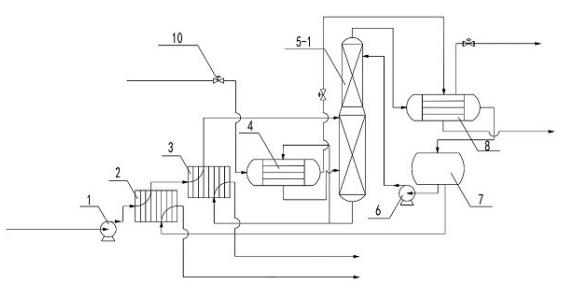

1.一种草甘膦生产废水中甲醛提浓节能回收工艺,其特征在于,包括以下步骤:(1)草甘膦生产废水经进料泵加压后依次经过一级预热器和二级预热器进行预热,然后进入脱醛塔,在脱醛塔底得到脱醛后废水;(2)脱醛后废水分为第一脱醛后废水和第二脱醛后废水,第一脱醛后废水进入二级预热器回收热量后送出系统得到低醛废水,第二脱醛后废水经卧式降膜再沸器换热汽化后回流至脱醛塔底;(3)水蒸汽作为卧式降膜再沸器的热源,经换热后变为冷凝水,冷凝水送往卧式降膜冷凝器;脱醛塔顶蒸汽进入卧式降膜冷凝器,作为热源将冷凝水再次汽化,得到低压二次蒸汽;(4)脱醛塔顶蒸汽在卧式降膜冷凝器经换热后得到冷凝液,冷凝液进入回流罐,分为第一冷凝液和第二冷凝液,第一冷凝液送往一级预热器回收热量后送出系统得到甲醛水溶液,第二冷凝液经回流泵加压后回流至脱醛塔顶。
2.根据权利要求1所述的草甘膦生产废水中甲醛提浓节能回收工艺,其特征在于,脱醛塔操作压力为0.25-0.6MPa,塔内温度为139-164℃。
3.根据权利要求1所述的草甘膦生产废水中甲醛提浓节能回收工艺,其特征在于,卧式降膜再沸器换热系数为2000-3000w/(m2•℃),换热温差为1-20℃,热源水蒸汽进气温度控制在150-200℃。
4.根据权利要求1所述的草甘膦生产废水中甲醛提浓节能回收工艺,其特征在于,低压二次蒸汽经压缩机压缩后作为卧式降膜再沸器的热源介质。
5.一种权利要求1-4任意一项所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,包括精馏段、提馏段和变径段,提馏段直径较粗位于下部,中间为变径段,精馏段直径较细位于上部;提馏段和精馏段内均设有至少一层填料床层;提馏段内设有气体分布器。
6.根据权利要求5所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,每层填料床层上部均设有液体收集器和液体分布器。
7.根据权利要求5所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,气体分布器为并流喷射式气体分布器,气体分布器的升气孔为流线型缩孔结构,宽度为50-150mm。
8.根据权利要求6所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,液体收集器为百叶窗式液体收集器。
9.根据权利要求6所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,液体分布器为多级分布槽式分布器。
10.根据权利要求5所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,其特征在于,填料床层内填充丝网碳化硅填料。
发明内容
本发明要解决的技术问题是,提出一种草甘膦生产废水中甲醛提浓节能回收工艺,甲醛回收效率高,绿色环保、高效节能,具有较高的经济和社会效益,本发明还提出了一种适用于该方法的脱醛塔。
本发明所述的草甘膦生产废水中甲醛提浓节能回收工艺,包括以下步骤:(1)草甘膦生产废水经进料泵加压后依次经过一级预热器和二级预热器进行预热,然后进入脱醛塔,在脱醛塔底得到脱醛后废水;(2)脱醛后废水分为二股液体,为第一脱醛后废水和第二脱醛后废水,第一脱醛后废水进入二级预热器回收热量后送出系统得到低醛废水,第二脱醛后废水经卧式降膜再沸器换热汽化后回流至脱醛塔底;脱醛塔操作压力为0.25-0.6MPa,塔内温度为139-164℃。
(3)水蒸汽作为卧式降膜再沸器的热源,经换热后变为冷凝水,冷凝水送往卧式降膜冷凝器;脱醛塔顶蒸汽进入卧式降膜冷凝器,作为热源将冷凝水再次汽化,得到低压二次蒸汽;低压二次蒸汽可直接送出系统,也可经压缩机压缩后作为卧式降膜再沸器的热源介质。
卧式降膜再沸器换热系数为2000-3000w/(m2•℃),换热温差为1-20℃,热源水蒸汽进气温度控制在150-200℃。
(4)脱醛塔顶蒸汽在卧式降膜冷凝器经换热后得到冷凝液,冷凝液进入回流罐,分为二股液体,为第一冷凝液和第二冷凝液,第一冷凝液送往一级预热器回收热量后送出系统得到甲醛水溶液,第二冷凝液经回流泵加压后回流至脱醛塔顶。
需要说明的是:文中,诸如第一和第二之类的关系术语仅仅用来将一个实体或操作与另一个实体或操作区分开来,方便表达,不代表顺序关系。
草甘膦生产废水为含有1%-10%甲醛的废液。其中,脱醛塔的作用主要为甲醛废水的提馏和精馏,经一次提浓得到的甲醛水溶液中甲醛含量在27-37%wt,低醛废水中甲醛含量在0-200ppm。
其中,卧式降膜再沸器内液体通过布液器均匀地喷淋在横管外壁面,形成液膜沿圆周做降膜流动,管内用水蒸汽加热,通过管壁与液膜进行热交换,使液膜升温,有效减少水平管内部喷淋的分布空间。
本发明所述的草甘膦生产废水中甲醛提浓节能回收工艺使用的脱醛塔,包括精馏段、提馏段和变径段,提馏段直径较粗位于下部,中间为变径段,精馏段直径较细位于上部,提馏段和精馏段内均设有至少一层填料床层;提馏段内设有气体分布器,气体分布器设于填料床层下部。
气体分布器为并流喷射式气体分布器,其升气孔为流线型缩孔结构,宽度为50-150mm,同时流线型结构降低了分布器压降;升气管上设置填料,使气体分布更均匀,具有除雾作用,并降低夹带;并流喷射式气体分布器中气体在流线型升气孔流动通过分布器与液体并流进入填料内进行传质,并完成气液分离,克服了塔盘式分布器阻力大、上限负荷低的缺点,并具有分布效果好,传质效率高的优点。
提馏段和精馏段内每5-7m设为一段填料床层,提馏段与精馏段直径比为1:0.5-0.9。
填料床层内填充丝网碳化硅填料,丝网碳化硅填料具有耐酸腐蚀,轻质薄壁,高效率,低压降的优点。
填料床层上部设有液体收集器和液体分布器。
液体收集器为百叶窗式液体收集器,具有不漏液、阻力低的优点。
液体分布器为多级分布槽式分布器,其出液孔设于各级分布槽的侧壁,出液孔上方设有挡板,可使喷出的液体分散成液滴群,使分布点数增多,具有耐堵塞,液体分布均匀的优点。
脱醛塔为填料塔,与精馏板式塔相比可以减少压降,提高分离效率,降低能耗。
脱醛塔所用内件为不锈钢内件,不锈钢优选304、316、2205、2507、904L中的一种,不锈钢的选用使脱醛塔内件具有较高的耐腐蚀性和机械强度。
与现有技术相比,本发明的有益效果是:1、脱醛塔的特殊设计,可以减少压降,提高换热效率和分离效率,减少投资和运行成本;2、采用卧式降膜再沸器和卧式降膜冷凝器,换热温差要求低,换热系数高,可以降低换热面积,减少设备投资;3、卧式降膜再沸器使用的热源为较高压力的水蒸汽,经卧式降膜冷凝器换热后副产低压二次蒸汽,大大降低水蒸汽成本和运行费用;4、整个回收处理工艺绿色环保、高效节能。
通过本发明草甘膦生产废水中甲醛提浓节能回收工艺,经一步回收的甲醛水溶液中甲醛含量在27%wt以上,回收后废水中甲醛含量在200ppm以下,甲醛回收效率高,具有较高的经济和社会效益。
(发明人:马跃辉;渠文瑞;刘宁;滕东晓;马振广;李东升;傅玉倩;周焕东;刘雅卿)
