公布日：2022.10.11
申请日：2022.06.23
分类号：C02F9/04(2006.01)I;C02F1/00(2006.01)N;C02F1/42(2006.01)N;C02F1/28(2006.01)N;C02F103/16(2006.01)N
摘要
本申请公开了一种电镀漂洗废水高效回收系统及其方法，通过多级串并联的过滤、吸附和回用装置进行电镀或电子漂洗水的高效回收利用，提高电镀或电子行业漂洗水利用率，节能减排和降低了电镀废水处理成本的工艺。因电镀或电子漂洗水具有水量大，盐分和COD含量偏低、硬度低等特点，同时含有多种重金属离子，如铜离子或镍离子等，回收价值高的特点，所以通过本技术可以进行重金属回收，提高了水的回用率，实现电镀或电子漂洗水的高效回收利用，可实现重金属进一步资源化，整体降低了电镀或电子废水处理的成本。
权利要求书
1.一种电镀漂洗废水高效回收系统，其特征在于，包括：漂洗预处理单元，用于对投入的电镀漂洗废水进行粗滤预处理，得到粗滤滤液并输送至中间水池；中间水池，用于贮藏所述粗滤滤液，并将所述粗滤滤液并输送至精密过滤器；精密过滤器，用于对所述粗滤滤液按照预设精度进行过滤，得到精滤滤液并输送至离子交换树脂单元；离子交换树脂单元，用于通过树脂离子吸附技术对所述精滤滤液中存在的阴阳离子进行吸附，并将离子交换处理后得到的产水输送至再生废液处理单元；再生废液处理单元，用于对所述再生废液进行化学反应处理，固液分离，分别对固液再次回收利用；所述漂洗预处理单元、中间水池、精密过滤器、离子交换树脂单元和再生废液处理单元依次管连接。
2.如权利要求1所述的电镀漂洗废水高效回收系统，其特征在于，所述漂洗预处理单元，包括：漂洗水回收池，用于回收电镀漂洗废水，并进行水质水量调整处理，得到第一废水混合液并输送至多介质过滤器；多介质过滤器，用于接收所述第一废水混合液并进行SS杂质去除，得到第二废水混合液并输送至活性炭塔；活性炭塔，用于过滤吸附去除所述第三废水混合液中的COD和氧化剂，得到第三废水混合液并输送至所述离子交换树脂单元；所述漂洗水回收池、多介质过滤器、活性炭塔依次管连接。
3.如权利要求2所述的电镀漂洗废水高效回收系统，其特征在于，所述多介质过滤器和活性炭塔共同构成一套过滤吸附装置；其中，所述过滤吸附装置至少包含两套，且并联运行。
4.如权利要求1所述的电镀漂洗废水高效回收系统，其特征在于，所述精密过滤器至少包含两套，且并联运行。
5.如权利要求2所述的电镀漂洗废水高效回收系统，其特征在于，所述离子交换树脂单元，包括：阳离子交换树脂塔，用于去除所述第三废水混合液中的阳离子，得到第一离子交换混合液并输送至阴离子交换树脂塔；阴离子交换树脂塔，用于去除所述第一离子交换混合液中的阴离子，得到第二离子交换混合液并输送至回用水池；回用水池，用于回收所述离子交换树脂单元进行树脂吸附后的产水，并为产线进行恒压供水；再生废液池，用于回收来自所述多介质过滤器、所述活性炭塔和所述离子交换树脂单元的再生废液，并进行混合后发送至所述再生废液处理单元；所述阳离子交换树脂塔和所述阴离子交换树脂塔串联，且分别与所述再生废液池相连；所述回用水池串联所述离子交换树脂单元；所述阳离子交换树脂塔和阴离子交换树脂塔皆采用浮动床形式。
6.如权利要求1所述的电镀漂洗废水高效回收系统，其特征在于，所述阳离子交换树脂塔至少包含两套，且串联运行；所述阴离子交换树脂塔至少包含两套，且串联运行；其中，所述阳离子交换树脂塔按照第一预设程序交替切换运行，所述阴离子交换树脂塔按照第二预设程序交替切换运行。
7.如权利要求1所述的电镀漂洗废水高效回收系统，其特征在于，所述再生废液处理单元，包括：反应浓缩池，用于对所述再生废液进行化学反应和浓缩处理，并将沉淀和浓缩处理后的废液通过提升泵输送到管式超滤膜装置、沉淀后的浓缩污泥经过污泥贮槽排入污泥脱水装置；污泥脱水装置，用于对排入的浓缩污泥进行脱水处理，得到脱水污泥，所述脱水污泥根据预设的回收用途进行回收利用；管式超滤膜装置，用于通过预设的超滤环路对沉淀处理后的废液进行循环过滤，并将过滤后得到的清液排入管式膜产水箱、截流得到的污泥排入所述反应浓缩池；管式膜产水箱，用于贮存所述管式超滤膜装置循环过滤得到的清液并进行PH调节，得到的清液循环利用至后端工艺；所述反应浓缩池、管式超滤膜装置和管式膜产水箱依次串联，所述污泥脱水装置与所述反应浓缩池串联。
8.如权利要求7所述的电镀漂洗废水高效回收系统，其特征在于，所述反应浓缩池，包括：至少一个反应槽，用于通过药剂对所述再生废液进行化学反应化学反应处理，进行PH调控并去除水中重金属离子；至少一个浓缩槽，用于对经过所述反应槽沉淀后溢出的废液进行浓缩处理，当浓缩液浓度达到预定浓度值时，将其排入所述污泥脱水装置；所述反应槽串联所述浓缩槽。
9.如权利要求7所述的电镀漂洗废水高效回收系统，其特征在于，所述再生废液处理单元，还包括：碟管式反渗透装置，用于通过预设的渗透膜组对所述管式膜产水箱贮存的清液进行反渗透回收；所述碟管式反渗透装置，包括：保安过滤器，用于对加入的清液进水进行过滤处理，并输出过滤后的浓缩液；高压泵，用于为碟管式反渗透膜组件提供脱盐所需的反渗透压力；在线循环泵，用于将浓缩液分别输送至渗透膜组进行渗透过滤和通过压力控制阀调节压力后进行回收率保障；渗透膜组，用于对输入的浓缩液进行渗透处理，将透过液输送至所述中间水池进行贮藏和回收利用，并将部分所述浓缩液回流至所述在线循环泵的入口以保证流速；所述管式超滤膜装置与所述碟管式反渗透装置串联，所述保安过滤器、所述高压泵和所述在线循环泵串联，所述渗透膜组与所述在线循环泵串联。
10.一种实施权利要求1-9中任一项所述的电镀漂洗废水高效回收系统的方法，其特征在于，包括如下步骤：投入电镀漂洗废水；对电镀漂洗废水进行粗滤预处理，得到粗滤滤液并输送至中间水池进行贮藏；对所述粗滤滤液按照预设精度进行过滤，得到精滤滤液并输送至离子交换树脂单元；通过树脂离子吸附技术对所述精滤滤液中存在的阴阳离子进行吸附，并将离子交换处理后得到的产水输送至再生废液处理单元。
发明内容
本申请的主要目的在于提供一种电镀漂洗废水高效回收系统及其方法，以解决目前的问题。
为了实现上述目的，本申请提供了如下技术：

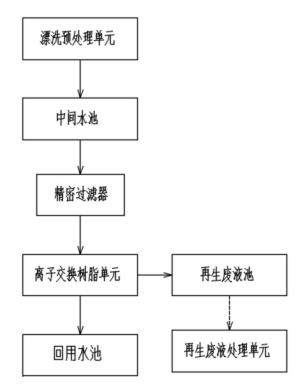

本申请第一方面提供一种电镀漂洗废水高效回收系统，包括：
漂洗预处理单元，用于对投入的电镀漂洗废水进行粗滤预处理，得到粗滤滤液并输送至中间水池；
中间水池，用于贮藏所述粗滤滤液，并将所述粗滤滤液并输送至精密过滤器；
精密过滤器，用于对所述粗滤滤液按照预设精度进行过滤，得到精滤滤液并输送至离子交换树脂单元；
离子交换树脂单元，用于通过树脂离子吸附技术对所述精滤滤液中存在的阴阳离子进行吸附，并将离子交换处理后得到的产水输送至再生废液处理单元；
再生废液处理单元，用于对所述再生废液进行化学反应处理，分别对固液再次回收利用；
所述漂洗预处理单元、中间水池、精密过滤器、离子交换树脂单元和再生废液处理单元依次管连接。
优选地，所述漂洗预处理单元，包括：
漂洗水回收池，用于回收电镀漂洗废水，并进行水质水量调整处理，得到第一废水混合液并输送至多介质过滤器；
多介质过滤器，用于接收所述第一废水混合液并进行SS杂质去除，得到第二废水混合液并输送至活性炭塔；
活性炭塔，用于过滤吸附去除所述第三废水混合液中的COD和氧化剂，得到第三废水混合液并输送至所述离子交换树脂单元；
所述漂洗水回收池、多介质过滤器和活性炭塔依次管连接。
优选地，所述多介质过滤器和活性炭塔共同构成一套过滤吸附装置；
其中，所述过滤吸附装置至少包含两套，且并联运行。
优选地，所述精密过滤器至少包含两套，且并联运行。
优选地，所述离子交换树脂单元，包括：
阳离子交换树脂塔，用于去除所述第三废水混合液中的阳离子，得到第一离子交换混合液并输送至阴离子交换树脂塔；
阴离子交换树脂塔，用于去除所述第一离子交换混合液中的阴离子，得到第二离子交换混合液并输送至回用水池；
回用水池，用于回收所述离子交换树脂单元进行树脂吸附后的产水，并为产线进行恒压供水；
再生废液池，用于回收来自所述砂滤塔、所述活性炭塔和所述离子交换树脂单元的再生废液，并进行混合后发送至所述再生废液处理单元；
所述阳离子交换树脂塔和所述阴离子交换树脂塔串联，且分别与所述再生废液池相连；所述回用水池串联所述离子交换树脂单元；所述阳离子交换树脂塔和阴离子交换树脂塔皆采用浮动床形式。
优选地，所述阳离子交换树脂塔至少包含两套，且串联运行；所述阴离子交换树脂塔至少包含两套，且串联运行；
其中，所述阳离子交换树脂塔按照第一预设程序交替切换运行，所述阴离子交换树脂塔按照第二预设程序交替切换运行。
优选地，所述再生废液处理单元，包括：
反应浓缩池，用于对所述再生废液进行化学反应和浓缩处理，并将沉淀和浓缩处理后的废液通过提升泵输送到管式超滤膜装置、沉淀后的浓缩污泥经过污泥贮槽排入污泥脱水装置；
污泥脱水装置，用于对排入的浓缩污泥进行脱水处理，得到脱水污泥，所述脱水污泥根据预设的回收用途进行回收利用；
管式超滤膜装置，用于通过预设的超滤环路对沉淀处理后的废液进行循环过滤，并将过滤后得到的清液排入管式膜产水箱、截流得到的污泥排入所述反应浓缩池；
管式膜产水箱，用于贮存所述管式超滤膜装置循环过滤得到的清液并进行PH调节，得到的清液循环利用至后端工艺；
所述反应浓缩池、管式超滤膜装置和管式膜产水箱依次串联，所述污泥脱水装置与所述反应浓缩池串联。
优选地，所述反应浓缩池，包括：
至少一个反应槽，用于通过药剂对所述再生废液进行化学反应处理，进行PH调控并去除水中重金属离子；
至少一个浓缩槽，用于对经过所述反应槽沉淀后溢出的废液进行浓缩处理，当浓缩液浓度达到预定浓度值时，将其排入所述污泥脱水装置；
所述反应槽串联所述浓缩槽。
优选地，所述再生废液处理单元，还包括：
碟管式反渗透装置，用于通过预设的渗透膜组对所述管式膜产水箱贮存的清液进行反渗透回收；所述碟管式反渗透装置，包括：
保安过滤器，用于对加入的清液进水进行过滤处理，并输出过滤后的浓缩液；
高压泵，用于为碟管式反渗透膜组件提供脱盐所需的反渗透压力；
在线循环泵，用于将浓缩液分别输送至渗透膜组进行渗透过滤和通过压力控制阀调节压力后进行回收率保障；
渗透膜组，用于对输入的浓缩液进行渗透处理，将透过液输送至所述中间水池进行贮藏和回收利用，并将部分所述浓缩液回流至所述在线循环泵的入口以保证流速；
所述管式超滤膜装置与所述碟管式反渗透装置串联，所述保安过滤器、所述高压泵和所述在线循环泵串联，所述渗透膜组与所述在线循环泵串联。
本申请第二方面提供一种实施上述所述的电镀漂洗废水高效回收系统的方法，包括如下步骤：
投入电镀漂洗废水；
对电镀漂洗废水进行粗滤预处理，得到粗滤滤液并输送至中间水池进行贮藏；
对所述粗滤滤液按照预设精度进行过滤，得到精滤滤液并输送至离子交换树脂单元；
通过树脂离子吸附技术对所述精滤滤液中存在的阴阳离子进行吸附，并将离子交换处理后得到的产水输送至再生废液处理单元。
与现有技术相比较，本申请能够带来如下技术效果：
本申请通过多级串并联的过滤、吸附和回用装置进行电镀或电子漂洗水的高效回收利用，提高电镀或电子行业漂洗水利用率，节能减排和降低了电镀废水处理成本的工艺。因电镀或电子漂洗水具有水量大，盐分和COD含量偏低、硬度低等特点，同时含有多种重金属离子，如铜离子或镍离子等，回收价值高的特点，所以通过本技术可以进行重金属回收，提高了水的回用率，实现电镀或电子漂洗水的高效回收利用，可实现重金属进一步资源化，整体降低了电镀或电子废水处理的成本。
（发明人：董艳强;赵恩涛;刘斌;郭同豹;张海军;廖晓敏;刘小见;曹键）
