公布日：2022.12.06
申请日：2022.08.15
分类号：C02F9/04(2006.01)I;C02F103/34(2006.01)N
摘要
本申请公开了一种半导体废水处理设备及其处理工艺，属于废水处理设备技术领域，其包括压滤机、第一出料管以及回水装置，第一出料管沿竖直方向开设有插孔，插孔内插接有废料盒，废料盒远离压滤机的一侧开设有多个过滤孔，插孔的一侧内壁开设有储存槽；储存槽内设有限位块以及复位弹簧，限位块滑移于储存槽，限位块上设有第一斜面，复位弹簧的一端固定连接于限位块，复位弹簧的另一端固定连接于储存槽的内壁，废料盒上开设有限位槽；第一出料管内设有第一驱动组件；第一出料管的侧壁开设有通孔。本申请具有能够减少废水中的滤渣通过回水装置进入到废液收集池内的可能性，从而能够降低回水装置中的水泵发生损坏的可能性。
权利要求书

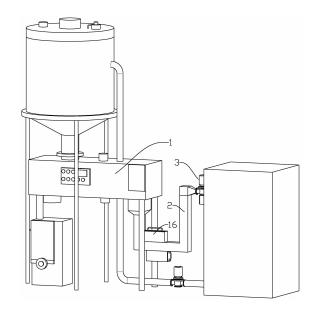

1.一种半导体废水处理设备，包括压滤机(1)、第一出料管(2)以及回水装置(3)，其特征在于：所述第一出料管(2)沿竖直方向开设有插孔(4)，所述插孔(4)内插接有废料盒(5)，所述废料盒(5)远离所述压滤机(1)的一侧开设有多个过滤孔(6)，所述插孔(4)的一侧内壁开设有储存槽(7)；所述储存槽(7)内设有限位块(8)以及复位弹簧(9)，所述限位块(8)滑移于所述储存槽(7)，所述限位块(8)上设有第一斜面(10)，所述复位弹簧(9)的一端固定连接于所述限位块(8)，所述复位弹簧(9)的另一端固定连接于所述储存槽(7)的内壁，所述废料盒(5)上开设有供所述限位块(8)进行插接的限位槽(11)；所述第一出料管(2)内设有用于驱动所述限位块(8)移动的第一驱动组件(12)；所述第一出料管(2)的侧壁开设有通孔(13)。
2.根据权利要求1所述的一种半导体废水处理设备，其特征在于：所述第一驱动组件(12)包括浮板(14)以及第一拉绳(15)，所述浮板(14)滑移于所述第一出料管(2)的内腔，所述第一拉绳(15)的一端固定连接于所述浮板(14)，所述第一拉绳(15)的另一端穿设且滑动连接于所述储存槽(7)的一端内壁，所述第一拉绳(15)靠近所述限位块(8)的一端固定连接于所述限位块(8)。
3.根据权利要求1所述的一种半导体废水处理设备，其特征在于：所述第一出料管(2)上安装有置放块(16)，所述置放块(16)内开设有置放槽(17)，所述置放槽(17)与所述插孔(4)相连通，所述置放槽(17)内滑移设置有多个废料盒(5)，所述置放槽(17)内设有用于对所述废料盒(5)进行推动的推动组件(19)。
4.根据权利要求3所述的一种半导体废水处理设备，其特征在于：所述推动组件(19)包括推板(20)以及第一弹簧(21)，所述推板(20)滑移于所述置放槽(17)内，所述第一弹簧(21)的一端固定连接于所述推板(20)，所述第一弹簧(21)的另一端固定连接于所述置放槽(17)的一端内壁，所述推板(20)抵接于所述废料盒(5)。
5.根据权利要求4所述的一种半导体废水处理设备，其特征在于：所述插孔(4)靠近所述置放块(16)的一端内壁开设有第一滑槽(22)，所述第一滑槽(22)与所述置放槽(17)相连通，所述第一滑槽(22)内滑移有挡块(23)以及抵接块(24)，所述抵接块(24)固定连接于所述挡块(23)，所述挡块(23)能够抵接于所述废料盒(5)；所述第一滑槽(22)内还设有第二弹簧(25)，所述第二弹簧(25)的一端固定连接于所述抵接块(24)，所述第二弹簧(25)的另一端固定连接于所述第一滑槽(22)的内壁，所述废料盒(5)靠近所述挡块(23)的一侧侧壁开设有第一存放槽(26)，所述第一存放槽(26)内设有用于驱动所述挡块(23)移动的第二驱动组件(27)。
6.根据权利要求5所述的一种半导体废水处理设备，其特征在于：所述第二驱动组件(27)包括第一驱动块(28)以及推动弹簧(29)，所述第一驱动块(28)滑移于所述第一存放槽(26)，所述第一驱动块(28)上设有第二斜面(30)，所述第一驱动块(28)能够抵接配合于所述抵接块(24)；所述推动弹簧(29)的一端固定连接于所述第一驱动块(28)，所述推动弹簧(29)的另一端固定连接于所述第一存放槽(26)的内壁。
7.根据权利要求1所述的一种半导体废水处理设备，其特征在于：所述废料盒(5)靠近所述回水装置(3)的一侧设有挡板(31)，所述挡板(31)沿竖直方向上的相对两侧分别固定连接有第一转轴(32)以及第二转轴(33)，所述第一出料管(2)沿竖直方向上的相对两侧内壁分别开设有第二存放槽(34)以及第三存放槽(35)，所述第一转轴(32)穿设且转动连接于所述第二存放槽(34)的内壁，所述第二转轴(33)穿设且转动连接于所述第三存放槽(35)的内壁；所述第三存放槽(35)与所述插孔(4)相连通，所述第二转轴(33)上套设有扭簧(36)，所述扭簧(36)的一端固定连接于所述挡板(31)，所述扭簧(36)的另一端固定连接于所述第三存放槽(35)的内壁；所述第二存放槽(34)内设有用于驱动所述第一转轴(32)进行转动的转动组件(37)；所述第三存放槽(35)内设有用于对所述第二转轴(33)进行限位的限位组件(38)。
8.根据权利要求7所述的一种半导体废水处理设备，其特征在于：所述转动组件(37)包括齿轮(39)、齿条(40)、第二拉绳(41)、导向块(42)以及第三弹簧(43)，所述齿轮(39)以及所述齿条(40)均设置于所述第二存放槽(34)内，所述齿轮(39)固定连接于所述第一转轴(32)，所述齿条(40)滑移于所述第二存放槽(34)，且所述齿条(40)与所述齿轮(39)相啮合；所述导向块(42)固定连接于所述浮板(14)，所述第一出料管(2)的内壁开设有供所述导向块(42)进行滑移的导向槽(44)，所述第二拉绳(41)的一端固定连接于所述导向块(42)，所述第二拉绳(41)的另一端穿设且滑动连接于所述第二存放槽(34)的内壁，且所述第二拉绳(41)位于所述第二存放槽(34)内的一端固定连接于所述齿条(40)；所述第三弹簧(43)的一端固定连接于所述齿条(40)，所述第三弹簧(43)的另一端固定连接于所述第二存放槽(34)的内壁。
9.根据权利要求7所述的一种半导体废水处理设备，其特征在于：所述限位组件(38)包括定位块(45)、连杆(46)、第二驱动块(47)以及第四弹簧(48)，所述定位块(45)滑移于所述第三存放槽(35)内，所述第二转轴(33)上开设有供所述定位块(45)进行插接的定位槽(49)；所述第二驱动块(47)滑移于所述第三存放槽(35)，所述第四弹簧(48)的一端固定连接于所述第二驱动块(47)，所述第四弹簧(48)的另一端固定连接于所述第三存放槽(35)的内壁，所述连杆(46)的一端活动连接于所述定位块(45)，所述连杆(46)的另一端活动连接于所述第二驱动块(47)；所述废料盒(5)靠近所述第二驱动块(47)的一侧设有用于驱动所述第二驱动块(47)移动的第三驱动组件(50)。
10.一种半导体废水处理设备及其处理工艺，基于权利要求1-9中任一项所述的一种半导体废水处理设备，其特征在于：包括以下施工工艺：S1、将废水送入废水处理罐，并放入放入钙盐进行搅拌；S2、将废水流进压滤机，并放入絮凝剂，随后，废水中的杂质被压成滤饼排出，压滤机内的水经过取样检测器检测，检测合格，则排出至清水池，检测不合格，则进行二次处理。
发明内容
为了能够减少废水中的滤渣通过回水装置进入到废液收集池内的可能性，从而能够降低回水装置中的水泵发生损坏的可能性，进而能够提高水体的质量，降低废水污染环境的可能性，并提高废液的处理效率，本申请提供一种半导体废水处理设备及其处理工艺。
本申请提供的一种半导体废水处理设备采用如下的技术方案：一种半导体废水处理设备，包括压滤机、第一出料管以及回水装置，所述第一出料管沿竖直方向开设有插孔，所述插孔内插接有废料盒，所述废料盒远离所述压滤机的一侧开设有多个过滤孔，所述插孔的一侧内壁开设有储存槽；所述储存槽内设有限位块以及复位弹簧，所述限位块滑移于所述储存槽，所述限位块上设有第一斜面，所述复位弹簧的一端固定连接于所述限位块，所述复位弹簧的另一端固定连接于所述储存槽的内壁，所述废料盒上开设有供所述限位块进行插接的限位槽；所述第一出料管内设有用于驱动所述限位块移动的第一驱动组件；所述第一出料管的侧壁开设有通孔。
通过采用上述技术方案，工作人员首先从通孔内通过第一驱动组件驱动限位块完全移动至储存槽内，此时复位弹簧被压缩，随后将废料盒插接至插孔内，并将废料盒移动至限位槽与限位槽相对应的位置，之后复位弹簧的弹力能够推动限位块移动插接至限位槽内，从而能够对废料盒进行限位，之后当不合格的废水流经第一出料管时，废料盒上开设的过滤孔能够对废水进行过滤，从而能够减少废水中的滤渣通过回水装置进入到废液收集池内的可能性，进而能够降低回水装置中的水泵发生损坏的可能性，因而能够提高水体的质量，降低废水污染环境的可能性，并提高废液的处理效率；最终能够实现污水的零排放。
优选的，所述第一驱动组件包括浮板以及第一拉绳，所述浮板滑移于所述第一出料管的内腔，所述第一拉绳的一端固定连接于所述浮板，所述第一拉绳的另一端穿设且滑动连接于所述储存槽的一端内壁，所述第一拉绳靠近所述限位块的一端固定连接于所述限位块。
通过采用上述技术方案，首先工作人员能够通过通孔向上移动浮板，浮板移动能够带动第一拉绳移动，第一拉绳移动能够带动限位块移动；当废料盒上的过滤孔被堵塞时，废水可能会滞留在废料盒位于压滤机的一侧，此时浮板能够随着自身所受到的浮力逐渐增大，而逐渐向上移动，浮板移动能够带动限位块移动，之后当限位块移动至远离废料盒的位置时，从而能够便于工作人员解除废料盒的限位，废料盒能够在自身的重力作用下掉离至插槽，进而能够便于工作人员对废料盒进行更换。
优选的，所述第一出料管上安装有置放块，所述置放块内开设有置放槽，所述置放槽与所述插孔相连通，所述置放槽内滑移设置有多个废料盒，所述置放槽内设有用于对所述废料盒进行推动的推动组件。
通过采用上述技术方案，置放槽内与插孔相对应的废料盒抵接在插孔内废料盒的正上方，之后当插孔内的废料盒掉离至插孔内时，置放槽内位于插孔正上方的废料盒能够在自身的重力作用下向下发生移动，并移动插接至插孔内，废料盒在与插孔相插接的过程中能够通过限位块上的第一斜面推动限位块克服复位弹簧的弹力进行移动，之后当废料盒移动至限位块与限位槽相对应的位置时，复位弹簧的弹力能够推动限位块移动插接至限位槽内，从而能够对废料盒进行限位，进而能够便于工作人员对废料盒进行更换。
优选的，所述推动组件包括推板以及第一弹簧，所述推板滑移于所述置放槽内，所述第一弹簧的一端固定连接于所述推板，所述第一弹簧的另一端固定连接于所述置放槽的一端内壁，所述推板抵接于所述废料盒。
通过采用上述技术方案，工作人员将多个待更换的废料盒放置在置放槽内，此时废料盒抵接在推板上，第一弹簧处于压缩状态，当位于插孔正上方的废料盒插接至插孔内时，第一弹簧的弹力能够通过推板推动置放槽内的废料盒移动至插孔的正上方位置。
优选的，所述插孔靠近所述置放块的一端内壁开设有第一滑槽，所述第一滑槽与所述置放槽相连通，所述第一滑槽内滑移有挡块以及抵接块，所述抵接块固定连接于所述挡块，所述挡块能够抵接于所述废料盒；所述第一滑槽内还设有第二弹簧，所述第二弹簧的一端固定连接于所述抵接块，所述第二弹簧的另一端固定连接于所述第一滑槽的内壁，所述废料盒靠近所述挡块的一侧侧壁开设有第一存放槽，所述第一存放槽内设有用于驱动所述挡块移动的第二驱动组件。
通过采用上述技术方案，设置的挡块能够将插孔正上方的废料盒与其他废料盒进行分离，从而能够降低插孔正上方的废料盒与其他废料盒之间的接触面积，进而能够降低插孔正上方的废料盒向下发生移动时的摩擦力；位于插孔内的废料盒向下发生移动的过程中，能够通过第二驱动组件驱动挡块移动至第一滑槽内，此时第二弹簧被压缩，同时第一弹簧能够通过推板推动置放槽内的废料盒移动至插孔的正上方位置，当位于插孔内的废料盒掉离插孔内时，此时第二弹簧的弹力能够推动挡块移动至置放槽内，从而能够重新将位于插孔正上方的废料盒与其他待更换的废料盒进行分离。
优选的，所述第二驱动组件包括第一驱动块以及推动弹簧，所述第一驱动块滑移于所述第一存放槽，所述第一驱动块上设有第二斜面，所述第一驱动块能够抵接配合于所述抵接块；所述推动弹簧的一端固定连接于所述第一驱动块，所述推动弹簧的另一端固定连接于所述第一存放槽的内壁。
通过采用上述技术方案，位于插孔正上方的废料盒与插孔相插接的过程中，第一驱动块能够通过第二斜面与插孔的内壁进行抵接配合，从而能够克服推动弹簧的弹力进行移动，当废料盒移动至第一驱动块与第一滑槽相对应的位置时，推动弹簧的弹力能够推动第一驱动块移动插接至第一滑槽内，且与抵接块相抵接，之后当位于插孔内的废料盒向下发生移动时，废料盒能够带动第一驱动块移动，第一驱动块能够带动抵接块移动，抵接块能够带动挡块移动，从而能够便于工作人员驱动挡块发生移动。
优选的，所述废料盒靠近所述回水装置的一侧设有挡板，所述挡板沿竖直方向上的相对两侧分别固定连接有第一转轴以及第二转轴，所述第一出料管沿竖直方向上的相对两侧内壁分别开设有第二存放槽以及第三存放槽，所述第一转轴穿设且转动连接于所述第二存放槽的内壁，所述第二转轴穿设且转动连接于所述第三存放槽的内壁；所述第三存放槽与所述插孔相连通，所述第二转轴上套设有扭簧，所述扭簧的一端固定连接于所述挡板，所述扭簧的另一端固定连接于所述第三存放槽的内壁；所述第二存放槽内设有用于驱动所述第一转轴进行转动的转动组件；所述第三存放槽内设有用于对所述第二转轴进行限位的限位组件。
通过采用上述技术方案，当位于插孔内的废料盒被堵塞时，浮板的位置能够随着第一出料管内的水位上升而上升，浮板上升能够通过转动组件驱动第一转轴进行转动，第一转轴转动能够带动挡板克服扭簧的弹力进行转动，当挡板转动至能够将第一出料管进行封堵的位置时，此时第二转轴能够在限位组件的限位作用下被限位，从而能够减少未进行过滤的废水进入到回水装置的可能性。
优选的，所述转动组件包括齿轮、齿条、第二拉绳、导向块以及第三弹簧，所述齿轮以及所述齿条均设置于所述第二存放槽内，所述齿轮固定连接于所述第一转轴，所述齿条滑移于所述第二存放槽，且所述齿条与所述齿轮相啮合；所述导向块固定连接于所述浮板，所述第一出料管的内壁开设有供所述导向块进行滑移的导向槽，所述第二拉绳的一端固定连接于所述导向块，所述第二拉绳的另一端穿设且滑动连接于所述第二存放槽的内壁，且所述第二拉绳位于所述第二存放槽内的一端固定连接于所述齿条；所述第三弹簧的一端固定连接于所述齿条，所述第三弹簧的另一端固定连接于所述第二存放槽的内壁。
通过采用上述技术方案，当浮板随着水位的上升而上升时，浮板移动能够带动导向块移动，导向块能够拉动第二拉绳，第二拉绳移动能够带动齿条移动，齿条移动能够驱动齿轮转动，齿轮转动能够带动第一转轴转动，第一转轴转动带动挡板转动，从而能够降低工作人员驱动挡板发生转动的难度。
优选的，所述限位组件包括定位块、连杆、第二驱动块以及第四弹簧，所述定位块滑移于所述第三存放槽内，所述第二转轴上开设有供所述定位块进行插接的定位槽；所述第二驱动块滑移于所述第三存放槽，所述第四弹簧的一端固定连接于所述第二驱动块，所述第四弹簧的另一端固定连接于所述第三存放槽的内壁，所述连杆的一端活动连接于所述定位块，所述连杆的另一端活动连接于所述第二驱动块；所述废料盒靠近所述第二驱动块的一侧设有用于驱动所述第二驱动块移动的第三驱动组件。
通过采用上述技术方案，挡板转动能够带动第二转轴转动，第二转轴在转动的过程中，定位块始终滑动连接于第二转轴的侧壁，且第四弹簧处于压缩状态，之后当第二转轴转动至定位块与定位槽相对应的位置时，第四弹簧的弹力能够推动第二驱动块移动，第二驱动块移动带动连杆转动，连杆转动能够推动定位块移动插接至定位槽内，从而能够对第二转轴以及挡板进行限位；当插孔内的废料盒向下移动时，废料盒能够通过第三驱动组件驱动第二驱动块向下发生移动，随后第二驱动块移动能够带动定位块移动至远离第二转轴的位置，之后挡板能够在扭簧的弹力作用下转动至挡板的长度方向与第一出料管相平行的位置。
综上所述，本申请包括以下至少一种有益技术效果：
1.工作人员首先从通孔内通过第一驱动组件驱动限位块完全移动至储存槽内，此时复位弹簧被压缩，随后将废料盒插接至插孔内，并将废料盒移动至限位槽与限位槽相对应的位置，之后复位弹簧的弹力能够推动限位块移动插接至限位槽内，从而能够对废料盒进行限位，之后当不合格的废水流经第一出料管时，废料盒上开设的过滤孔能够对废水进行过滤，从而能够减少废水中的滤渣通过回水装置进入到废液收集池内的可能性，进而能够降低回水装置中的水泵发生损坏的可能性，因而能够提高水体的质量，降低废水污染环境的可能性，并提高废液的处理效率；最终能够实现污水的零排放；
2.首先工作人员能够通过通孔向上移动浮板，浮板移动能够带动第一拉绳移动，第一拉绳移动能够带动限位块移动；当废料盒上的过滤孔被堵塞时，废水可能会滞留在废料盒位于压滤机的一侧，此时浮板能够随着自身所受到的浮力逐渐增大，而逐渐向上移动，浮板移动能够带动限位块移动，之后当限位块移动至远离废料盒的位置时，从而能够便于工作人员解除废料盒的限位，废料盒能够在自身的重力作用下掉离至插槽，进而能够便于工作人员对废料盒进行更换；
3.当位于插孔内的废料盒被堵塞时，浮板的位置能够随着第一出料管内的水位上升而上升，浮板上升能够通过转动组件驱动第一转轴进行转动，第一转轴转动能够带动挡板克服扭簧的弹力进行转动，当挡板转动至能够将第一出料管进行封堵的位置时，此时第二转轴能够在限位组件的限位作用下被限位，从而能够减少未进行过滤的废水进入到回水装置的可能性。
一种半导体废水处理设备及其处理工艺，包括以下施工工艺：S1、将废水送入废水处理罐，并放入放入钙盐进行搅拌；S2、将废水流进压滤机，并放入絮凝剂，随后，废水中的杂质被压成滤饼排出，压滤机内的水经过取样检测器检测，检测合格，则排出至清水池，检测不合格，则进行二次处理。
（发明人：许波;厉干胜）
