公布日：2022.09.23
申请日：2022.06.30
分类号：C02F9/02(2006.01)I;C02F1/40(2006.01)N;C02F1/44(2006.01)N
摘要
本发明公开了一种含油污水处理用水油分离装置，包括底板，所述底板顶端一侧安装有沉降组件，所述沉降组件包括有外箱，所述外箱内部安装有沉降筒，所述沉降筒内部环形分布有若干个刮板，所述外箱顶端一侧安装有支架，所述支架顶端一侧滑动卡设有浮标，所述支架下方安装有配重块，所述沉降组件一侧安装有驱动组件，所述驱动组件包括有固定箱，所述固定箱中部安装有移动箱，所述底板顶端另一侧安装有过滤组件，所述过滤组件包括有收集箱，所述收集箱上端卡设有滤膜框。利用浮标观察污水水位，利用移动箱和刮板使沉降筒所盛载的含油污水进行不断震荡和搅动，使油脂和小气泡快速浮至污水表面，利用滤膜框上的滤膜对油脂进行再次过滤。
权利要求书

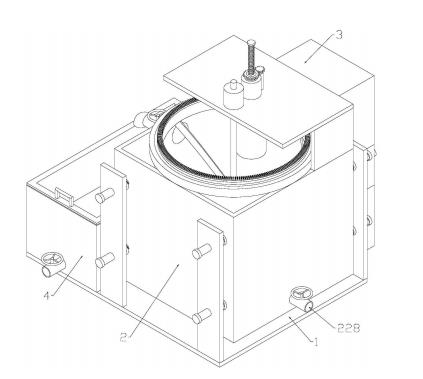

1.一种含油污水处理用水油分离装置，包括底板(1)，其特征在于：所述底板(1)顶端一侧安装有沉降组件(2)，所述沉降组件(2)包括有外箱(201)，所述外箱(201)对称的两侧均安装有若干个对称的第一移动柱(202)，所述第一移动柱(202)外侧套设有弹簧(203)，所述外箱(201)内部安装有沉降筒(206)，所述沉降筒(206)顶端卡设有转动环(209)，所述转动环(209)底端环形分布有若干个刮板(210)，所述转动环(209)顶端安装有侧齿环(211)，所述侧齿环(211)啮合有第一齿轮(212)，所述第一齿轮(212)中心处安装有转动杆(213)，所述外箱(201)顶端一侧安装有支架(216)，所述支架(216)顶端一侧滑动卡设有浮标(218)，所述支架(216)顶端另一侧螺纹卡设有螺杆(225)，所述螺杆(225)底端安装有配重块(226)；所述沉降组件(2)一侧安装有驱动组件(3)，所述驱动组件(3)包括有固定箱(301)，所述固定箱(301)中部安装有移动箱(302)，所述移动箱(302)上固定安装有对称的第二移动柱(303)，所述移动箱(302)内部转动卡设有对称的转动轴(305)，所述转动轴(305)两端均安装有偏心块(307)，一侧的所述转动轴(305)顶端安装有连接杆(315)，所述连接杆(315)上方安装有偏移轴(320)，所述偏移轴(320)上端卡设有限位筒(321)，所述限位筒(321)上方安装有第一传动轴(322)，所述第一传动轴(322)一侧安装有第二传动轴(327)，所述第二传动轴(327)顶端安装有第四齿轮(328)，所述第四齿轮(328)啮合有侧齿轮(329)；所述底板(1)顶端另一侧安装有过滤组件(4)，所述过滤组件(4)包括有收集箱(401)，所述收集箱(401)上端卡设有滤膜框(402)，所述收集箱(401)固定安装在底板(1)顶端。
2.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，所述第一移动柱(202)另一端安装有限位片(204)，对称的所述第一移动柱(202)上滑动卡设有支承板(205)，所述支承板(205)固定安装在底板(1)顶端，所述外箱(201)安装在底板(1)上方，所述弹簧(203)两端分别与支承板(205)一侧和外箱(201)一侧固定连接。
3.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，所述沉降筒(206)顶端安装有固定环(207)，所述固定环(207)卡设于外箱(201)和支架(216)之间，所述固定环(207)内部卡设有第一轴承(208)，所述转动环(209)安装在第一轴承(208)内部；环形分布的所述刮板(210)外侧与沉降筒(206)内壁接触，所述转动杆(213)外侧卡设有对称的第二轴承(214)，对称的第二轴承(214)外侧安装有固定座(215)，所述固定座(215)安装在外箱(201)和支架(216)一侧，所述转动杆(213)贯穿支架(216)和固定箱(301)一侧。
4.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，所述支架(216)顶端一侧安装有第一固定柱(217)，所述浮标(218)滑动卡设于支架(216)和第一固定柱(217)上，所述浮标(218)下端安装在沉降筒(206)内部，所述支架(216)顶端另一侧安装有第二固定柱(219)，所述第二固定柱(219)内部安装有对称的第三轴承(220)；对称的所述第三轴承(220)内部安装有螺纹筒(221)，所述螺杆(225)螺纹卡设于螺纹筒(221)内部，所述螺纹筒(221)上端外侧卡设有第二齿轮(222)，所述第二齿轮(222)上啮合有第三齿轮(223)，所述第三齿轮(223)底端中心处安装有第一电机(224)，所述配重块(226)安装在沉降筒(206)上方。
5.如权利要求(1)所述的一种含油污水处理用水油分离装置，其特征在于，所述沉降筒(206)和收集箱(401)底端一侧均安装有出液管道(228)，所述沉降筒(206)上端一侧安装有出油管道(227)，所述沉降筒(206)上的出液管道(228)和出油管道(227)贯穿外箱(201)，所述出油管道(227)出油口安装在收集箱(401)上方。
6.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，对称的所述第二移动柱(303)滑动贯穿固定箱(301)，对称的所述第二移动柱(303)一端安装有冲击块(304)，所述冲击块(304)另一侧能够与外箱(201)一侧接触，所述第二移动柱(303)上套设有第二弹簧，所述第二弹簧两端分别与固定箱(301)内侧和移动箱(302)外侧固定连接。
7.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，所述转动轴(305)上卡设有对称的第四轴承(306)，所述第四轴承(306)安装在移动箱(302)上，对称的所述转动轴(305)两端的偏心块(307)呈对称分布，所述转动轴(305)上卡设有从动轮(308)；所述移动箱(302)内部安装有若干个连接板(313)，所述连接板(313)内部安装有第五轴承(312)，若干个所述第五轴承(312)内部卡设有驱动轴(311)，所述驱动轴(311)上卡设有对称的主动轮(309)，所述主动轮(309)与从动轮(308)外侧套设皮带(310)，所述驱动轴(311)一端安装有第二电机(314)。
8.如权利要求1所述的一种含油污水处理用水油分离装置，其特征在于，所述固定箱(301)上端安装有三层固定板(324)，底层的所述固定板(324)上开设有矩形孔，所述连接杆(315)能够在矩形孔内部偏移，所述连接杆(315)顶端和第一传动轴(322)底端均安装有第一铰接座(316)，所述偏移轴(320)底端和限位筒(321)顶端均安装有第二铰接座(319)，所述第二铰接座(319)上安装有十字型连接块(317)，所述十字型连接块(317)水平方向四面均安装有限位杆(318)，所述限位杆(318)卡设于第一铰接座(316)和第二铰接座(319)上；所述偏移轴(320)外侧环形开设有若干个限位槽，所述限位筒(321)内部底端环形安装有若干个限位块，且限位块能够滑动卡设于滑动槽内部。
9.如权利要求8所述的一种含油污水处理用水油分离装置，其特征在于，所述第一传动轴(322)和第二传动轴(327)上均卡设有对称的第六轴承(323)，对称的所述第六轴承(323)安装在顶层和中层的固定板(324)上，所述第一传动轴(322)中部和第二传动轴(327)中部均卡设有同步轮(325)，所述第一传动轴(322)中部和第二传动轴(327)中部所安装的同步轮(325)外侧套设有同步带(326)；顶层的所述固定板(324)顶端安装有限位座(332)，所述限位座(332)上安装有第七轴承(331)，所述第七轴承(331)内部卡设有转动筒(330)，所述侧齿轮(329)卡设于转动筒(330)一端外侧，所述转动杆(213)滑动卡设于转动筒(330)内部；所述转动杆(213)一端开设有对称的滑动槽，所述转动筒(330)内部安装有对称的滑动块，且滑动块滑动卡设于滑动槽内部。
10.一种含油污水处理用水油分离方法，其特征在于，包括以下步骤：步骤一，利用偏心块(307)的转动带动移动箱(302)上对称的第二移动柱(303)在水平方向往复移动，使外箱(201)内部沉降筒(206)所盛载的含油污水进行不断震荡，含油污水内部的油脂借助浮力和小气泡快速上升至污水表层；步骤二，利用移动箱(302)一侧的转动轴(305)转动带动连接杆(315)转动，连接杆(315)转动带动偏移轴(320)和限位筒(321)转动，限位筒(321)带动第一传动轴(322)转动，第一传动轴(322)带动第二传动轴(327)顶端的第四齿轮(328)转动，第四齿轮(328)转动带动侧齿轮(329)以及转动筒(330)转动；步骤三，转动环(209)转动带动刮板(210)对沉降筒(206)内壁的油脂和小气泡进行清除；步骤四，当油脂上浮至污水表面时，利用第一电机(224)带动螺纹筒(221)转动，螺纹筒(221)转动带动螺杆(225)转动，螺杆(225)转动带动配重块(226)下降并浸入污水中，以此调节沉降筒(206)内部水位，再利用滤膜框(402)上的滤膜对油脂进行再次过滤，使油脂留在滤膜框(402)内部。
发明内容
本发明的目的在于提供一种含油污水处理用水油分离装置及其方法，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明采用如下技术方案：一种含油污水处理用水油分离装置，包括底板，所述底板顶端一侧安装有沉降组件，所述沉降组件包括有外箱，所述外箱对称的两侧均安装有若干个对称的第一移动柱，所述第一移动柱外侧套设有弹簧，所述外箱内部安装有沉降筒，所述沉降筒顶端卡设有转动环，所述转动环底端环形分布有若干个刮板；
所述转动环顶端安装有侧齿环，所述侧齿环啮合有第一齿轮，所述第一齿轮中心处安装有转动杆，所述外箱顶端一侧安装有支架，所述支架顶端一侧滑动卡设有浮标，所述支架顶端另一侧螺纹卡设有螺杆，所述螺杆底端安装有配重块；
所述沉降组件一侧安装有驱动组件，所述驱动组件包括有固定箱，所述固定箱中部安装有移动箱，所述移动箱上固定安装有对称的第二移动柱，所述移动箱内部转动卡设有对称的转动轴，所述转动轴两端均安装有偏心块，一侧的所述转动轴顶端安装有连接杆，所述连接杆上方安装有偏移轴；
所述偏移轴上端卡设有限位筒，所述限位筒上方安装有第一传动轴，所述第一传动轴一侧安装有第二传动轴，所述第二传动轴顶端安装有第四齿轮，所述第四齿轮啮合有侧齿轮；
所述底板顶端另一侧安装有过滤组件，所述过滤组件包括有收集箱，所述收集箱上端卡设有滤膜框，所述收集箱固定安装在底板顶端。
优选地，所述第一移动柱另一端安装有限位片，对称的所述第一移动柱上滑动卡设有支承板，所述支承板固定安装在底板顶端，所述外箱安装在底板上方，所述弹簧两端分别与支承板一侧和外箱一侧固定连接。
优选地，所述沉降筒顶端安装有固定环，所述固定环卡设于外箱和支架之间，所述固定环内部卡设有第一轴承，所述转动环安装在第一轴承内部，环形分布的所述刮板外侧与沉降筒内壁接触，所述转动杆外侧卡设有对称的第二轴承，对称的第二轴承外侧安装有固定座，所述固定座安装在外箱和支架一侧，所述转动杆贯穿支架和固定箱一侧。
优选地，所述支架顶端一侧安装有第一固定柱，所述浮标滑动卡设于支架和第一固定柱，所述浮标下端安装在沉降筒内部，所述支架顶端另一侧安装有第二固定柱，所述第二固定柱内部安装有对称的第三轴承，对称的所述第三轴承内部安装有螺纹筒，所述螺杆螺纹卡设于螺纹筒内部，所述螺纹筒上端外侧卡设有第二齿轮；
所述第二齿轮啮合有第三齿轮，所述第三齿轮底端中心处安装有第一电机，所述配重块安装在沉降筒上方。
优选地，所述沉降筒和收集箱底端一侧均安装有出液管道，所述沉降筒上端一侧安装有出油管道，所述沉降筒上的出液管道和出油管道贯穿外箱，所述出油管道出油口安装在收集箱上方。
优选地，对称的所述第二移动柱滑动贯穿固定箱，对称的所述第二移动柱一端安装有冲击块，所述冲击块另一侧能够与外箱一侧接触，所述第二移动柱上套设有第二弹簧，所述第二弹簧两端分别与固定箱内侧和移动箱外侧固定连接。
优选地，所述转动轴上卡设有对称的第四轴承，所述第四轴承安装在移动箱上，对称的所述转动轴两端的偏心块呈对称分布，所述转动轴上卡设有从动轮，所述移动箱内部安装有若干个连接板，所述连接板内部安装有第五轴承，若干个所述第五轴承内部卡设有驱动轴；
所述驱动轴上卡设有对称的主动轮，所述主动轮与从动轮外侧套设皮带，所述驱动轴一端安装有第二电机。
优选地，所述固定箱上端安装有三层固定板，底层的所述固定板上开设有矩形孔，所述连接杆能够在矩形孔内部偏移，所述连接杆顶端和第一传动轴底端均安装有第一铰接座，所述偏移轴底端和限位筒顶端均安装有第二铰接座，所述第二铰接座上安装有十字型连接块，所述十字型连接块水平方向四面均安装有限位杆，所述限位杆卡设于第一铰接座和第二铰接座上，所述偏移轴外侧环形开设有若干个限位槽；
所述限位筒内部底端环形安装有若干个限位块，且限位块能够滑动卡设于滑动槽内部。
优选地，所述第一传动轴和第二传动轴上均卡设有对称的第六轴承，对称的所述第六轴承安装在顶层和中层的固定板上，所述第一传动轴中部和第二传动轴中部均卡设有同步轮，所述第一传动轴中部和第二传动轴中部所安装的同步轮外侧套设有同步带，顶层的所述固定板顶端安装有限位座，所述限位座上安装有第七轴承，所述第七轴承内部卡设有转动筒；
所述侧齿轮卡设于转动筒一端外侧，所述转动杆滑动卡设于转动筒内部，所述转动杆一端开设有对称的滑动槽，所述转动筒内部安装有对称的滑动块，且滑动块滑动卡设于滑动槽内部。
与现有技术相比，本发明的有益效果在于：
1、利用浮标观察污水水位，使污水水位处于出油管道位置以下，利用第二电机带动移动箱上对称的第二移动柱在水平方向往复移动，使外箱内部沉降筒所盛载的含油污水进行不断震荡，含油污水内部的油脂借助浮力和小气泡快速上升至污水表层；
2、利用移动箱一侧的转动轴转动带动连接杆转动，连接杆转动带动转动环转动转动并使其底端的刮板能够对沉降筒内壁的油脂和小气泡进行刮除，使之不会附着在沉降筒内壁；
3、利用第一电机带动配重块下降并浸入污水中，以此调节沉降筒内部水位，使表层的油脂经出油管道流入滤膜框内部，再利用滤膜框上的滤膜对油脂进行再次过滤，使油脂留在滤膜框内部。
（发明人：闫亮;卜高峰）
