公布日：2022.10.28
申请日：2022.08.18
分类号：C02F1/44(2006.01)I;C02F1/04(2006.01)I
摘要
本发明涉及工业废水处理技术领域，尤其涉及一种含盐工业废水膜蒸馏处理装置及其控制方法。需要设计一种冷却效果理想，膜蒸馏效率高，且方便清理杂质的含盐工业废水膜蒸馏处理装置及其控制方法。一种含盐工业废水膜蒸馏处理装置，包括有支撑架和储液缸，支撑架内固接有用于储存处理完成废水的储液缸。本发明工业废水排入加热管内被加热蒸发，启动冷凝器和驱动电机，冷凝器对分离管进行冷却，随后水蒸气冷凝成水通过导液管排入储液缸内，盐分和杂质附着在柔性疏水膜内壁上，工业废水处理完成后，人们可拉动密封板向右移动对柔性疏水膜内壁进行清理即可，如此，冷却效果理想，膜蒸馏效率高，且方便清理杂质的。
权利要求书

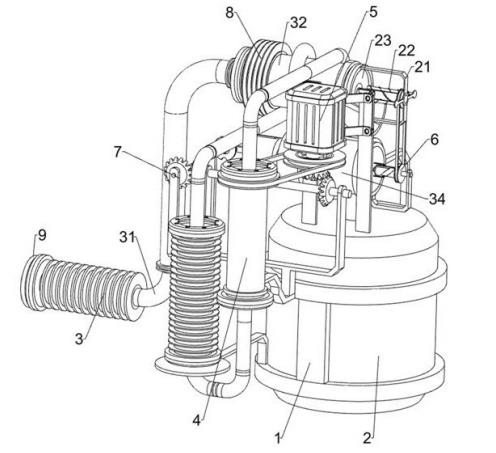

1.一种含盐工业废水膜蒸馏处理装置，包括有支撑架（1）、储液缸（2）、限位架（21）、限位弹簧（22）、密封板（23）、导料板（24）、加热管（3）、导气管（31）、分离管（32）、柔性疏水膜（33）和导液管（34），支撑架（1）内固接有用于储存处理完成废水的储液缸（2），储液缸（2）上连接有导液管（34），导液管（34）上连接有分离管（32），分离管（32）右部固接有限位架（21），限位架（21）上滑动式设有密封板（23），密封板（23）与限位架（21）之间前后对称连接有限位弹簧（22），分离管（32）右部下侧固接有导料板（24），分离管（32）上连接有导气管（31），导气管（31）上连接有加热管（3），分离管（32）内固接有柔性疏水膜（33），其特征在于，还包括有冷却机构（4）和驱动机构（5），支撑架（1）与分离管（32）之间设置有用于对水蒸气冷凝的冷却机构（4），储液缸（2）与冷却机构（4）之间设置有驱动机构（5）。
2.根据权利要求1所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，冷却机构（4）包括有冷却管（41）、冷凝器（42）、回流管（43）、第一螺旋板（44）和磁性卡环（45），支撑架（1）上固接有冷却管（41），冷却管（41）绕在分离管（32）上，冷却管（41）前部套装有冷凝器（42），冷却管（41）上连接有回流管（43），回流管（43）上下两侧都转动式设有磁性卡环（45），上下两侧磁性卡环（45）之间固接有第一螺旋板（44），第一螺旋板（44）位于回流管（43）内。
3.根据权利要求2所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，驱动机构（5）包括有安装架（51）、驱动电机（52）和平皮带（53），储液缸（2）外顶部前侧固接有安装架（51），安装架（51）上部固接有驱动电机（52），驱动电机（52）的输出轴与上方磁性卡环（45）之间绕有平皮带（53）。
4.根据权利要求3所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，还包括有用于方便清理柔性疏水膜（33）的滑动机构（6），滑动机构（6）包括有第二螺旋板（61）、丝杆（62）、L型杆（63）、滑动板（64）、螺纹筒（65）、卡杆（66）、复位弹簧（67）和转杆（68），限位架（21）中部转动式设有丝杆（62），丝杆（62）与密封板（23）螺纹式连接，分离管（32）内滑动式设有用于方便清理柔性疏水膜（33）的第二螺旋板（61），第二螺旋板（61）与密封板（23）固定连接，第二螺旋板（61）与丝杆（62）滑动连接，导液管（34）右部固接有L型杆（63），导液管（34）右部中间转动式设有转杆（68），转杆（68）与丝杆（62）之间通过同步带传动，转杆（68）与L型杆（63）转动连接，转杆（68）上滑动式设有滑动板（64），转杆（68）右部固接有螺纹筒（65），导液管（34）右部滑动式设有两根卡杆（66），两根卡杆（66）均与滑动板（64）固定连接，两根卡杆（66）均与螺纹筒（65）螺纹接触，滑动板（64）与导液管（34）之间连接有复位弹簧（67）。
5.根据权利要求4所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，还包括有加快膜蒸馏效率的抽水机构（7），抽水机构（7）包括有固定架（71）、第一锥齿轮（72）、转轴（73）、第二锥齿轮（74）、转动杆（75）、转盘（76）、活塞连杆（77）和加压缸（78），支撑架（1）前部固接有固定架（71），固定上部转动式设有转轴（73），转轴（73）右部与驱动电机（52）的输出轴上都固接有第一锥齿轮（72），两个第一锥齿轮（72）相互啮合，固定架（71）左部上侧转动式设有转动杆（75），转动杆（75）前部与转轴（73）左部都固接有第二锥齿轮（74），两个第二锥齿轮（74）相互啮合，转动杆（75）后部固接有转盘（76），导液管（34）上连接有加压缸（78），加压缸（78）内滑动式设有用于对导液管（34）加压的活塞连杆（77），活塞连杆（77）与转盘（76）偏心位置转动连接。
6.根据权利要求5所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，还包括有用于增大冷却效率的冷却辅助机构（8），冷却辅助机构（8）包括有安装环（81）和散热鳍片（82），分离管（32）左部固接有安装环（81），安装环（81）上间隔固接有用于对分离管（32）散热的散热鳍片（82）。
7.根据权利要求6所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，还包括有用于对工业废水初步过滤的过滤机构（9），过滤机构（9）包括有限位环（91）和过滤网（92），加热管（3）上固接有限位环（91），限位环（91）内连接有用于对工业废水初步过滤的过滤网（92）。
8.一种利用如权利要求1 7任一项所述的装置对含盐工业废水处理的控制方法，其特征在于，包括以下步骤：S1、将加热管（3）外接排水管，启动加热管（3），随后工业废水排入加热管（3）内被加热蒸发，水蒸气通过导气管（31）排入分离管（32）内；S2、水蒸气通过导气管（31）排入分离管（32）内后，由于水的表面张力作用，常压下液态水不能透过柔性疏水膜（33）的微孔，而水蒸气则可以，启动冷凝器（42）和驱动电机（52），第一螺旋板（44）转动使得清水在回流管（43）内反复流动，且清水经过冷凝器（42）会被冷却，分离管（32）也就被冷却，随后水蒸气冷凝成水通过导液管（34）排入储液缸（2）内，盐分和杂质附着在柔性疏水膜（33）内壁上；S3、工业废水处理完成后，关闭加热管（3）、冷凝器（42）和驱动电机（52），再拉动密封板（23）向右移动对柔性疏水膜（33）进行清理。
发明内容
为了克服现有的膜蒸馏处理装置冷却效果不够理想，导致膜蒸馏的效率不高，并且不能自动清理废水中析出的杂质的缺点，本发明提供一种冷却效果理想，膜蒸馏效率高，且方便清理杂质的含盐工业废水膜蒸馏处理装置及其控制方法。
本发明的技术方案为：一种含盐工业废水膜蒸馏处理装置，包括有支撑架、储液缸、限位架、限位弹簧、密封板、导料板、加热管、导气管、分离管、柔性疏水膜和导液管，支撑架内固接有用于储存处理完成废水的储液缸，储液缸上连接有导液管，导液管上连接有分离管，分离管右部固接有限位架，限位架上滑动式设有密封板，密封板与限位架之间前后对称连接有限位弹簧，分离管右部下侧固接有导料板，分离管上连接有导气管，导气管上连接有加热管，分离管内固接有柔性疏水膜，其特征在于，还包括有冷却机构和驱动机构，支撑架与分离管之间设置有用于对水蒸气冷凝的冷却机构，储液缸与冷却机构之间设置有驱动机构。
进一步说明，冷却机构包括有冷却管、冷凝器、回流管、第一螺旋板和磁性卡环，支撑架上固接有冷却管，冷却管绕在分离管上，冷却管前部套装有冷凝器，冷却管上连接有回流管，回流管上下两侧都转动式设有磁性卡环，上下两侧磁性卡环之间固接有第一螺旋板，第一螺旋板位于回流管内。
根据权利要求2所述的一种含盐工业废水膜蒸馏处理装置，其特征在于，驱动机构包括有安装架、驱动电机和平皮带，储液缸外顶部前侧固接有安装架，安装架上部固接有驱动电机，驱动电机的输出轴与上方磁性卡环之间绕有平皮带。
进一步说明，还包括有用于方便清理柔性疏水膜的滑动机构，滑动机构包括有第二螺旋板、丝杆、L型杆、滑动板、螺纹筒、卡杆、复位弹簧和转杆，限位架中部转动式设有丝杆，丝杆与密封板螺纹式连接，分离管内滑动式设有用于方便清理柔性疏水膜的第二螺旋板，第二螺旋板与密封板固定连接，第二螺旋板与丝杆滑动连接，导液管右部固接有L型杆，导液管右部中间转动式设有转杆，转杆与丝杆之间通过同步带传动，转杆与L型杆转动连接，转杆上滑动式设有滑动板，转杆右部固接有螺纹筒，导液管右部滑动式设有两根卡杆，两根卡杆均与滑动板固定连接，两根卡杆均与螺纹筒螺纹接触，滑动板与导液管之间连接有复位弹簧。
进一步说明，还包括有加快膜蒸馏效率的抽水机构，抽水机构包括有固定架、第一锥齿轮、转轴、第二锥齿轮、转动杆、转盘、活塞连杆和加压缸，支撑架前部固接有固定架，固定上部转动式设有转轴，转轴右部与驱动电机的输出轴上都固接有第一锥齿轮，两个第一锥齿轮相互啮合，固定架左部上侧转动式设有转动杆，转动杆前部与转轴左部都固接有第二锥齿轮，两个第二锥齿轮相互啮合，转动杆后部固接有转盘，导液管上连接有加压缸，加压缸内滑动式设有用于对导液管加压的活塞连杆，活塞连杆与转盘偏心位置转动连接。
进一步说明，还包括有用于增大冷却效率的冷却辅助机构，冷却辅助机构包括有安装环和散热鳍片，分离管左部固接有安装环，安装环上间隔固接有用于对分离管散热的散热鳍片。
进一步说明，还包括有用于对工业废水初步过滤的过滤机构，过滤机构包括有限位环和过滤网，加热管上固接有限位环，限位环内连接有用于对工业废水初步过滤的过滤网。
一种含盐工业废水膜蒸馏处理装置的控制方法，包括以下步骤：S1、将加热管外接排水管，启动加热管，随后工业废水排入加热管内被加热蒸发，水蒸气通过导气管排入分离管内；S2、水蒸气通过导气管排入分离管内后，由于水的表面张力作用，常压下液态水不能透过柔性疏水膜的微孔，而水蒸气则可以，启动冷凝器和驱动电机，第一螺旋板转动使得清水在回流管内反复流动，且清水经过冷凝器会被冷却，分离管也就被冷却，随后水蒸气冷凝成水通过导液管排入储液缸内，盐分和杂质附着在柔性疏水膜内壁上；S3、工业废水处理完成后，关闭加热管、冷凝器和驱动电机，再拉动密封板向右移动对柔性疏水膜进行清理。
采用上述方案，本发明的有益效果为：1、工业废水排入加热管内被加热蒸发，启动冷凝器和驱动电机，冷凝器对分离管进行冷却，随后水蒸气冷凝成水通过导液管排入储液缸内，盐分和杂质附着在柔性疏水膜内壁上，工业废水处理完成后，人们可拉动密封板向右移动对柔性疏水膜内壁进行清理即可，如此，冷却效果理想，膜蒸馏效率高，且方便清理杂质的。
2、在抽水机构的作用下，活塞连杆左右移动对导液管进行加压，从而将分离管内大部分冷凝后的水抽出，加快膜蒸馏的效率，同时，导液管内加压时也会使得滑动板左右移动，进而密封板也就带动第二螺旋板左右移动，第二螺旋板左右移动对柔性疏水膜进行清理，如此，可加快膜蒸馏的效率。
3、在过滤机构的作用下，工业废水排入加热管内，过滤网会对工业废水内的杂物进行过筛，避免造成堵塞，影响后续工作，如此，可避免造成管道堵塞。
（发明人：蒋小友;李宁;王二涛;唐乾茂;张梅;刘茵）
