公布日：2022.10.18
申请日：2022.07.07
分类号：C02F1/52(2006.01)I;B01F23/70(2022.01)I;B01F35/71(2022.01)I;B01F35/12(2022.01)I
摘要
本发明公开了一种用于工厂的高效污水处理设备，其结构包括封闭装置、沉淀处理箱、支撑框架、排放口、电机、控制箱，沉淀处理箱的上端安装有封闭装置，支撑框架固定在沉淀处理箱得到下端外侧，在支撑框架位于沉淀处理箱的右侧安装有电机与控制箱，本发明改变搅拌轴搅拌混合的方式，在沉淀处理箱的内部设有研磨结构，由驱动电机驱动研磨结构，上磨盘转动，下磨盘固定，在两个磨盘之间相向平面的接合处有研磨纹理，当化学剂从上方的加料口添加进入到两层之间，沿着纹理向外运移，在滚动过两层面时被磨碎，形成粉末，粉末状投放到废水中混合速度快，不需要再使用搅拌轴进行搅拌混合。
权利要求书

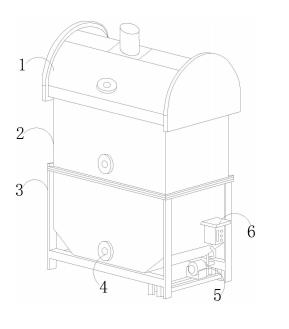

1.一种用于工厂的高效污水处理设备，其特征在于：其结构包括封闭装置（1）、沉淀处理箱（2）、支撑框架（3）、排放口（4）、电机（5）、控制箱（6），所述沉淀处理箱（2）的上端安装有封闭装置（1），所述支撑框架（3）固定在沉淀处理箱（2）得到下端外侧，在所述支撑框架（3）位于沉淀处理箱（2）的右侧安装有电机（5）与控制箱（6），所述电机（5）与控制箱（6）采用电连接，所述封闭装置（1）包括密封盖（11）、驱动电机（12）、添加口（13），所述密封盖（11）上安装有驱动电机（12），所述添加口（13）设在密封盖（11）的侧边，所述添加口（13）的内部与沉淀处理箱（2）相通。
2.根据权利要求1所述的一种用于工厂的高效污水处理设备，其特征在于：所述沉淀处理箱（2）的内部设有连接转盘（21）、加料口（22）、导管（23）、研磨结构（24）、支撑轴（25）、分料装置（26），所述连接转盘（21）与驱动电机（12）相连接，所述连接转盘（21）固定在研磨结构（24）上，所述研磨结构（24）通过支撑轴（25）固定在沉淀处理箱（2）的内部，所述研磨结构（24）上设有加料口（22），所述加料口（22）通过导管（23）与添加口（13）相通，所述导管（23）可呈倾斜式45°安装，所述研磨结构（24）的圆周方向安装有分料装置（26）。
3.根据权利要求2所述的一种用于工厂的高效污水处理设备，其特征在于：所述研磨结构（24）包括上磨盘（241）、下磨盘（242）、出料口（243），所述上磨盘（241）上固定有连接转盘（21）与加料口（22），所述出料口（243）与分料装置（26）相配合，所述下磨盘（242）与上磨盘（241）之间采用转动配合，所述上磨盘（241）与下磨盘（242）接合处的一面设有纹理，所述上磨盘（241）为活动式，所述下磨盘（242）为固定式。
4.根据权利要求2所述的一种用于工厂的高效污水处理设备，其特征在于：所述支撑轴（25）靠近分料装置（26）的一端设有排料组件（251），所述排料组件（251）包括排料板（51a）与吸附磁铁（51b），所述排料板（51a）设有两个，所述排料板（51a）之间呈伞状安装，所述排料板（51a）的内部设有吸附磁铁（51b），所述吸附磁铁（51b）与支撑轴（25）吸附固定。
5.根据权利要求2所述的一种用于工厂的高效污水处理设备，其特征在于：所述分料装置（26）设有分料支撑盘（261）、铰接轴（262）、接触胶条（263）、分料槽（264），所述分料支撑盘（261）上设有两个以上的分料槽（264），所述分料支撑盘（261）通过铰接轴（262）与上磨盘（241）的表面连接，所述分料支撑盘（261）通过接触胶条（263）与上磨盘（241）的圆周表面接触配合，所述分料槽（264）配合在出料口（243）的位置，所述分料支撑盘（261）呈45°倾斜安装。
6.根据权利要求5所述的一种用于工厂的高效污水处理设备，其特征在于：所述分料槽（264）设有安装腔（64a）、摆动组件（64b）、微型电机（64c）、分料区（64d）、刮料件（64e）、连接铰链（64f），所述安装腔（64a）的内部安装有微型电机（64c），所述微型电机（64c）驱动摆动组件（64b）摆动，所述摆动组件（64b）与刮料件（64e）机械连接，所述摆动组件（64b）通过连接铰链（64f）与微型电机（64c）的外壳连接，所述分料区（64d）设于两个安装腔（64a）之间，所述分料区（64d）与出料口（243）配合。
7.根据权利要求6所述的一种用于工厂的高效污水处理设备，其特征在于：所述摆动组件（64b）由接口（4b1）、连杆（4b2）、连接转轴（4b3）组成，所述连杆（4b2）通过接口（4b1）与刮料件（64e）固定连接，所述连杆（4b2）相对接口（4b1）的一端与连接转轴（4b3）活动连接，所述连杆（4b2）用微型电机（64c）驱动。
8.根据权利要求6所述的一种用于工厂的高效污水处理设备，其特征在于：所述刮料件（64e）由橡胶条（4e1）与连接板（4e2）组成，所述橡胶条（4e1）固定在连接板（4e2）上，所述橡胶条（4e1）与分料区（64d）接触，所述连接板（4e2）在连杆（4b2）的驱动下沿着分料区（64d）呈抛物线摆动。
发明内容
针对上述问题，本发明提供一种用于工厂的高效污水处理设备。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于工厂的高效污水处理设备，其结构包括封闭装置、沉淀处理箱、支撑框架、排放口、电机、控制箱，所述沉淀处理箱的上端安装有封闭装置，所述支撑框架固定在沉淀处理箱得到下端外侧，在所述支撑框架位于沉淀处理箱的右侧安装有电机与控制箱，所述电机与控制箱采用电连接，所述封闭装置包括密封盖、驱动电机、添加口，所述密封盖上安装有驱动电机，所述添加口设在密封盖的侧边，所述添加口的内部与沉淀处理箱相通。
作为本发明的进一步改进，所述沉淀处理箱的内部设有连接转盘、加料口、导管、研磨结构、支撑轴、分料装置，所述连接转盘与驱动电机相连接，所述连接转盘固定在研磨结构上，所述研磨结构通过支撑轴固定在沉淀处理箱的内部，所述研磨结构上设有加料口，所述加料口通过导管与添加口相通，所述导管可呈倾斜式45°安装，所述研磨结构的圆周方向安装有分料装置。
作为本发明的进一步改进，所述研磨结构包括上磨盘、下磨盘、出料口，所述上磨盘上固定有连接转盘与加料口，所述出料口与分料装置相配合，所述下磨盘与上磨盘之间采用转动配合，所述上磨盘与下磨盘接合处的一面设有纹理，所述上磨盘为活动式，所述下磨盘为固定式。
作为本发明的进一步改进，所述支撑轴靠近分料装置的一端设有排料组件，所述排料组件包括排料板与吸附磁铁，所述排料板设有两个，所述排料板之间呈伞状安装，所述排料板的内部设有吸附磁铁，所述吸附磁铁与支撑轴吸附固定。
作为本发明的进一步改进，所述分料装置设有分料支撑盘、铰接轴、接触胶条、分料槽，所述分料支撑盘上设有两个以上的分料槽，所述分料支撑盘通过铰接轴与上磨盘的表面连接，所述分料支撑盘通过接触胶条与上磨盘的圆周表面接触配合，所述分料槽配合在出料口的位置，所述分料支撑盘呈45°倾斜安装。
作为本发明的进一步改进，所述分料槽设有安装腔、摆动组件、微型电机、分料区、刮料件、连接铰链，所述安装腔的内部安装有微型电机，所述微型电机驱动摆动组件摆动，所述摆动组件与刮料件机械连接，所述摆动组件通过连接铰链与微型电机的外壳连接，所述分料区设于两个安装腔之间，所述分料区与出料口配合。
作为本发明的进一步改进，所述摆动组件由接口、连杆、连接转轴组成，所述连杆通过接口与刮料件固定连接，所述连杆相对接口的一端与连接转轴活动连接，所述连杆用微型电机驱动。
作为本发明的进一步改进，所述刮料件由橡胶条与连接板组成，所述橡胶条固定在连接板上，所述橡胶条与分料区接触，所述连接板在连杆的驱动下沿着分料区呈抛物线摆动。
本发明的有益效果：1、本发明改变搅拌轴搅拌混合的方式，在沉淀处理箱的内部设有研磨结构，由驱动电机驱动研磨结构，上磨盘转动，下磨盘固定，在两个磨盘之间相向平面的接合处有研磨纹理，当化学剂从上方的加料口添加进入到两层之间，沿着纹理向外运移，在滚动过两层面时被磨碎，形成粉末，粉末状投放到废水中混合速度快，不需要再使用搅拌轴进行搅拌混合。
2、本发明上磨盘与下磨盘之间的出料口与分料装置相配合，出料时随着分料槽的分料中，可以有效避免研磨后的粉末呈批量的投放，较为分散的化学剂添加投放能够进一步提高化学剂与废水的混合效率。
3、本发明分料支撑盘通过铰接轴与上磨盘连接，分料支撑盘呈倾斜45°安装在上磨盘的表面可以提高下料效率，而接触胶条可以使分料支撑盘与上磨盘的接触更加紧密，分料支撑盘与铰接轴相配合，铰接轴可牵动分料支撑盘向上闭合出料口，保护出料口不受到废水的污染。
4、本发明分料槽中配合有摆动组件与刮料件，连杆带动连接板与橡胶条沿着分料区呈摆动式沿着整个分料区进行刮料作业，避免在分料支撑盘闭合出料口前，分料区还有化学剂残留。
5、本发明在支撑轴上设有排料板与吸附磁铁，其中排料板呈倾斜安装覆盖在支撑轴上，利用吸附磁铁与支撑轴固定较便携，排料板可将分料槽排出的物料很好的排出，避免其残留在支撑轴上。
（发明人：王宁;王世友;王中和）
