公布日：2022.11.01
申请日：2022.08.23
分类号：C02F9/04(2006.01)I
摘要
本发明涉及一种医药废水软化除硬单元、处理系统及处理方法，其中，软化除硬单元包括预混池、沉淀池和管式超滤装置；预混池内储存有除硬剂，进水口能够与一级反渗透处理单元连通，能够接收来自一级反渗透处理单元的一级浓缩废水，并使一级浓缩废水与除硬剂混合形成预混溶液；沉淀池内储存有PH调节剂A，进水口与预混池的出水口连通，能够接收来自预混池的预混溶液，并调节预混溶液的PH值，以在沉淀池内生成沉淀物和一级浑浊液；管式超滤装置的进水口与沉淀池的出水口连通，能够接收来自沉淀池的一级浑浊液，并将一级浑浊液分离成二级浑浊液和三级浑浊液，出水口能够与二级反渗透处理单元连通，向二级反渗透处理单元输送三级浑浊液。
权利要求书
1.一种医药废水软化除硬单元，其特征在于，包括：预混池、沉淀池和管式超滤装置；所述预混池内储存有除硬剂，进水口能够与一级反渗透处理单元连通，能够接收来自所述一级反渗透处理单元的一级浓缩废水，并使所述一级浓缩废水与所述除硬剂混合形成预混溶液；所述沉淀池内储存有PH调节剂A，进水口与所述预混池的出水口连通，能够接收来自所述预混池的所述预混溶液，并调节所述预混溶液的PH值，以在所述沉淀池内生成沉淀物和一级浑浊液；所述管式超滤装置的进水口与所述沉淀池的出水口连通，能够接收来自所述沉淀池的所述一级浑浊液，并将所述一级浑浊液分离成二级浑浊液和三级浑浊液，出水口能够与二级反渗透处理单元连通，向所述二级反渗透处理单元输送所述三级浑浊液。
2.根据权利要求1所述的医药废水软化除硬单元，其特征在于，所述PH调节剂A为氢氧化钠；所述除硬剂为钙盐和镁盐。
3.根据权利要求1所述的医药废水软化除硬单元，其特征在于，所述管式超滤装置为圆筒结构，内部穿设有多根过滤管芯；每根所述过滤管芯包括内支撑筒和外过滤筒；所述外过滤筒的内壁与所述内支撑筒的外壁紧密贴合。
4.根据权利要求3所述的医药废水软化除硬单元，其特征在于，所述外过滤筒的材质为聚偏氟乙烯；所述内支撑筒的材质为无纺布。
5.根据权利要求1至4任一项所述的医药废水软化除硬单元，其特征在于，所述管式超滤装置设有一个进水口和两个出水口；还包括污泥沉降池和产水池；所述污泥沉降池设有两个进水口和两个出水口；所述污泥沉降池的其中一个进水口与所述沉淀池的出水口连通，能够接收来自所述沉淀池的所述一级浑浊液，另一个进水口与所述管式超滤装置的其中一出水口连通，能够接收来自所述管式超滤装置的所述二级浑浊液，其中一个出水口与所述管式超滤装置的进水口连通，另一个出水口能够与污泥处理系统连通；所述产水池内储存有PH调节剂B，进水口与所述管式超滤装置的另一个出水口连通，能够接收来自所述管式超滤装置的所述三级浑浊液，出水口能够与所述二级反渗透处理单元连通。
6.根据权利要求5所述的医药废水软化除硬单元，其特征在于，所述PH调节剂B为盐酸。

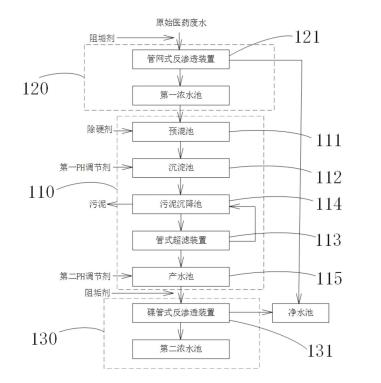

7.一种医药废水处理系统，其特征在于，包括一级反渗透处理单元、二级反渗透处理单元和权利要求1至6任一项所述的医药废水软化除硬单元；所述一级反渗透处理单元的出水口与所述预混池的进水口连通；所述二级反渗透处理单元的进水口与所述管式超滤装置的出水口连通。
8.根据权利要求7所述的医药废水软化除硬单元，其特征在于，所述一级反渗透处理单元包括管网式反渗透装置；所述二级反渗透处理单元包括碟管式反渗透装置。
9.一种医药废水处理方法，其特征在于，包括以下步骤：使用一级反渗透处理单元对原始医药废水进行处理，以将所述原始医药废水分离成一级浓缩废水和净水；向预混池内持续加入除硬剂和所述一级浓缩废水，以在所述预混池内生成预混溶液；向沉淀池内持续加入所述预混溶液和PH调节剂A，以在所述沉淀池内生成沉淀物和一级浑浊液；使用管式超滤装置对所述一级浑浊液进行处理，以将所述一级浑浊液分离成二级浑浊液和三级浑浊液；向产水池内持续加入所述三级浑浊液和PH调节剂B，以将所述三级浑浊液调节成弱酸性溶液；使用二级反渗透处理单元对所述弱酸性溶液进行处理，以将所述弱酸性溶液分离成二级浓缩废水和所述净水。
10.根据权利要求9所述的医药废水处理方法，其特征在于，还包括以下步骤：在所述使用一级反渗透处理单元对原始医药废水进行处理之前，向所述原始医药废水中加入阻垢剂；在所述使用二级反渗透处理单元对所述弱酸性溶液进行处理之前，向所述弱酸性溶液内加入所述阻垢剂。
发明内容
为解决医药废水中富含易引起结垢的物质和离子，致使二级反渗透处理单元内的结垢情况异常严重的问题，本发明提供一种医药废水软化除硬单元、处理系统及处理方法。
为实现本发明目的提供的一种医药废水软化除硬单元，包括预混池、沉淀池和管式超滤装置；
预混池内储存有除硬剂，进水口能够与一级反渗透处理单元连通，能够接收来自一级反渗透处理单元的一级浓缩废水，并使一级浓缩废水与除硬剂混合形成预混溶液；
沉淀池内储存有PH调节剂A，进水口与预混池的出水口连通，能够接收来自预混池的预混溶液，并调节预混溶液的PH值，以在沉淀池内生成沉淀物和一级浑浊液；
管式超滤装置的进水口与沉淀池的出水口连通，能够接收来自沉淀池的一级浑浊液，并将一级浑浊液分离成二级浑浊液和三级浑浊液，出水口能够与二级反渗透处理单元连通，向二级反渗透处理单元输送三级浑浊液。
在其中一些具体实施例中，PH调节剂A为氢氧化钠；除硬剂为钙盐和镁盐。
在其中一些具体实施例中，管式超滤装置为圆筒结构，内部穿设有多根过滤管芯；
每根过滤管芯包括内支撑筒和外过滤筒；
外过滤筒的内壁与内支撑筒的外壁紧密贴合。
在其中一些具体实施例中，外过滤筒的材质为聚偏氟乙烯；
内支撑筒的材质为无纺布。
在其中一些具体实施例中，管式超滤装置设有一个进水口和两个出水口；
还包括污泥沉降池和产水池；
污泥沉降池设有两个进水口和两个出水口；
污泥沉降池的其中一个进水口与沉淀池的出水口连通，能够接收来自沉淀池的一级浑浊液，另一个进水口与管式超滤装置的其中一出水口连通，能够接收来自管式超滤装置的二级浑浊液，其中一个出水口与管式超滤装置的进水口连通，另一个出水口能够与污泥处理系统连通；
产水池内储存有PH调节剂B，进水口与管式超滤装置的另一个出水口连通，能够接收来自管式超滤装置的三级浑浊液，出水口能够与二级反渗透处理单元连通。
在其中一些具体实施例中，PH调节剂B为盐酸。
基于同一构思的一种医药废水处理系统，包括一级反渗透处理单元、二级反渗透处理单元和上述任一具体实施例提供的医药废水软化除硬单元；
一级反渗透处理单元的出水口与预混池的进水口连通；
二级反渗透处理单元的进水口与管式超滤装置的出水口连通。
在其中一些具体实施例中，一级反渗透处理单元包括管网式反渗透装置；
二级反渗透处理单元包括碟管式反渗透装置。
基于同一构思的一种医药废水处理方法，包括以下步骤：
使用一级反渗透处理单元对原始医药废水进行处理，以将原始医药废水分离成一级浓缩废水和净水；
向预混池内持续加入除硬剂和一级浓缩废水，以在预混池内生成预混溶液；
向沉淀池内持续加入预混溶液和PH调节剂A，以在沉淀池内生成沉淀物和一级浑浊液；
使用管式超滤装置对一级浑浊液进行处理，以将一级浑浊液分离成二级浑浊液和三级浑浊液；
向产水池内持续加入三级浑浊液和PH调节剂B，以将三级浑浊液调节成弱酸性溶液；
使用二级反渗透处理单元对弱酸性溶液进行处理，以将弱酸性溶液分离成二级浓缩废水和净水。
在其中一些具体实施例中，还包括以下步骤：
在使用一级反渗透处理单元对原始医药废水进行处理之前，向原始医药废水中加入阻垢剂；
在使用二级反渗透处理单元对弱酸性溶液进行处理之前，向弱酸性溶液内加入阻垢剂。
本发明具有以下有益效果：本发明的医药废水软化除硬单元通过设置预混池，预混池提供了除硬剂和一级浓缩废水进行混合的场所。沉淀池提供了调节预混溶液PH值，以及易引起结垢的物质和离子的沉淀场所。管式超滤装置能够对来自沉淀池的一级浑浊液进行固液分离，以将一级浑浊液分离成二级浑浊液和三级浑浊液。而且，先添加除硬剂，再通过调节PH的形式，相对于先调节PH值，再添加除硬剂的形式，对一级浓缩废水中钙离子、镁离子、氟离子、二氧化硅以及磷酸根离子的去除效果更佳。整体上，预混池和沉淀池相配合，使得钙离子、镁离子、氟离子、二氧化硅以及磷酸根离子先进行自然沉降，自然沉降完以后，再通过管式超滤装置进行强制沉降，如此，流向二级反渗透处理单元的一级浓缩废水中的钙离子、镁离子、氟离子、二氧化硅以及磷酸根离子的含量大大降低，有效地改善了二级反渗透处理单元的工况，延长了二级反渗透处理单元稳定工作的周期。
（发明人：曹键;赵恩涛;董艳强;刘小见;刘斌;于鲲;郭同豹;宋燕清;孙仕杰;金磊;张勇健）
