公布日：2022.02.08
申请日：2021.03.26
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F1/72(2006.01)N;C02F1/28(2006.01)N;C02F1/32(2006.01)N
摘要
本发明涉及生活污水处理技术领域，具体为一种原位生活污水处理机构及工艺，包括壳体，壳体内部上方从左到右依次设有预处理室、厌氧室、好氧室以及除臭室，壳体内部下方设有光催化室，壳体上端左侧贯穿设置有进水管，预处理室内部安装有预处理箱。生活污水通过居民家中的排污管排入进水管，使得生活污水进入预处理室中的预处理箱内部，通过预处理箱内的过滤网，可对生活污水进行预处理工作，随着污水水面上涨，可依次通过厌氧室、好氧室、除臭室以及光催化室进行污水处理工作，从而实现原位污水处理的工作，以解决目前在对生活污水进行处理时，普遍是将污水输送至污水处理厂进行处理，难以在用水地点原地进行水的再生处理的问题。
权利要求书

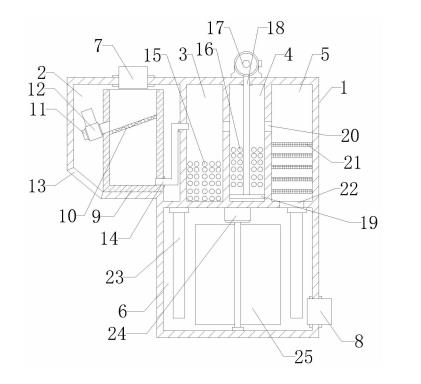

1.一种原位生活污水处理机构，包括壳体(1)，所述壳体(1)内部上方从左到右依次设有预处理室(2)、厌氧室(3)、好氧室(4)以及除臭室(5)，所述壳体(1)内部下方设有光催化室(6)，其特征在于：所述壳体(1)上端左侧贯穿设置有进水管(7)，所述预处理室(2)内部安装有预处理箱(9)，所述预处理箱(9)内部安装有过滤网(10)，所述预处理箱(9)右端下侧贯穿固定有流出管(14)，所述流出管(14)末端贯穿至厌氧室(3)内部；所述厌氧室(3)与好氧室(4)之间以及好氧室(4)与除臭室(5)之间均贯通有溢流口(20)，所述厌氧室(3)内部布置有厌氧菌填料(15)，所述好氧室(4)内部布置有好氧菌填料(16)，所述好氧室(4)内部且位于好氧菌填料(16)下方布置有喷气管(19)，所述喷气管(19)上端固定有与其相通的出气管(18)，所述出气管(18)末端贯穿壳体(1)并连接有气泵(17)；所述除臭室(5)内部且位于溢流口(20)下方垂直均匀安装有至少三块活性炭网(21)，所述除臭室(5)底部与光催化室(6)顶部之间贯通有连通口(22)，所述光催化室(6)顶部安装有搅拌电机(24)，所述搅拌电机(24)的驱动端转动连接有搅拌叶(25)，所述光催化室(6)顶部且位于搅拌电机(24)两侧均安装有紫外线灯管(23)。
2.根据权利要求1所述的一种原位生活污水处理机构，其特征在于：所述进水管(7)与预处理室(2)相通，所述进水管(7)位于预处理箱(9)正上方。
3.根据权利要求1所述的一种原位生活污水处理机构，其特征在于：所述预处理室(2)内部左下侧设有排污口(13)，所述预处理箱(9)左端且位于过滤网(10)上方贯穿固定有排污管(11)，所述排污管(11)外部安装有电动排污阀(12)。
4.根据权利要求1所述的一种原位生活污水处理机构，其特征在于：所述喷气管(19)外壁设有若干个喷气孔。
5.根据权利要求1所述的一种原位生活污水处理机构，其特征在于：所述光催化室(6)内壁以及搅拌叶(25)的表面均涂覆有纳米级二氧化钛。
6.根据权利要求1所述的一种原位生活污水处理机构，其特征在于：所述壳体(1)右端贯穿设置有出水管(8)，所述出水管(8)与光催化室(6)相通。7.一种原位生活污水处理工艺，该工艺包括以下步骤：S1、生活污水通过居民家中的排污管排入进水管(7)，使得生活污水会从上往下进入预处理室(2)中的预处理箱(9)内部；S2、通过预处理箱(9)内的过滤网(10)，可对生活污水进行预处理，随着经过预处理的生活污水水位在预处理箱(9)内上涨，可以使经过预处理的生活污水沿着流出管(14)流入厌氧室(3)内部；S3、经过预处理的污水进入厌氧室(3)内部后，可以通过厌氧室(3)内部的厌氧菌填料(15)进行厌氧处理，这样随着厌氧室(3)内的水位不断上涨，而使厌氧室(3)内的水可以沿着溢流口(20)流入好氧室(4)；S4、然后通过好氧室(4)内部好氧菌填料(16)进行好氧反应，且气泵(17)可使氧气沿着出气管(18)排入喷气管(19)，再从喷气管(19)的喷气孔喷出；S5、为好氧室(4)持续供氧，然后随着好氧室(4)内部水位不断上涨，而使好氧室(4)内的水可以沿着溢流口(20)流入除臭室(5)，这样经过好氧反应的污水会往下通过活性炭网(21)，利用活性炭网(21)，可以起到生活污水的除臭净化作用。
发明内容
本发明的目的在于提供一种原位生活污水处理机构，以解决现有技术存在的上述缺陷中的至少一种。
为实现上述目的，本发明提供了如下技术方案：一种原位生活污水处理机构，包括壳体，所述壳体内部上方从左到右依次设有预处理室、厌氧室、好氧室以及除臭室，所述壳体内部下方设有光催化室，
所述壳体上端左侧贯穿设置有进水管，所述预处理室内部安装有预处理箱，所述预处理箱内部安装有过滤网，所述预处理箱右端下侧贯穿固定有流出管，所述流出管末端贯穿至厌氧室内部；
所述厌氧室与好氧室之间以及好氧室与除臭室之间均贯通有溢流口，所述厌氧室内部布置有厌氧菌填料，所述好氧室内部布置有好氧菌填料，所述好氧室内部且位于好氧菌填料下方布置有喷气管，所述喷气管上端固定有与其相通的出气管，所述出气管末端贯穿壳体并连接有气泵；
所述除臭室内部且位于溢流口下方垂直均匀安装有至少三块活性炭网，所述除臭室底部与光催化室顶部之间贯通有连通口，所述光催化室顶部安装有搅拌电机，所述搅拌电机的驱动端转动连接有搅拌叶，所述光催化室顶部且位于搅拌电机两侧均安装有紫外线灯管。
本发明的进一步改进，所述进水管与预处理室相通，所述进水管位于预处理箱正上方。
本发明的进一步改进，所述预处理室内部左下侧设有排污口，所述预处理箱左端且位于过滤网上方贯穿固定有排污管，所述排污管外部安装有电动排污阀。
本发明的进一步改进，所述喷气管外壁设有若干个喷气孔。
本发明的进一步改进，所述光催化室内壁以及搅拌叶的表面均涂覆有纳米级二氧化钛。
本发明的进一步改进，所述壳体右端贯穿设置有出水管，所述出水管与光催化室相通。
一种原位生活污水处理工艺，该工艺包括以下步骤：
S1、生活污水通过居民家中的排污管排入进水管，使得生活污水会从上往下进入预处理室中的预处理箱内部；
S2、通过预处理箱内的过滤网，可对生活污水进行预处理，随着经过预处理的生活污水水位在预处理箱内上涨，可以使经过预处理的生活污水沿着流出管流入厌氧室内部；
S3、经过预处理的污水进入厌氧室内部后，可以通过厌氧室内部的厌氧菌填料进行厌氧处理，这样随着厌氧室内的水位不断上涨，而使厌氧室内的水可以沿着溢流口流入好氧室；
S4、然后通过好氧室内部好氧菌填料进行好氧反应，且气泵可使氧气沿着出气管排入喷气管，再从喷气管的喷气孔喷出；
S5、为好氧室持续供氧，然后随着好氧室内部水位不断上涨，而使好氧室内的水可以沿着溢流口流入除臭室，这样经过好氧反应的污水会往下通过活性炭网，利用活性炭网，可以起到生活污水的除臭净化作用。
与现有技术相比，本发明实现的有益效果：该种原位生活污水处理机构，生活污水通过居民家中的排污管排入进水管，使得生活污水进入预处理室中的预处理箱内部，通过预处理箱内的过滤网，可对生活污水进行预处理工作，随着污水水面上涨，可依次通过厌氧室、好氧室、除臭室以及光催化室进行污水处理工作，从而实现原位污水处理的工作。
（发明人：薛峰;凡宸;汪涛;黄涛;何康茂;陈喜）
