公布日：2022.09.02
申请日：2022.07.19
分类号：B01F27/90(2022.01)I;B01F27/2322(2022.01)I;B01F27/85(2022.01)I;B01F31/44(2022.01)I
摘要
本发明涉及污水处理附属装置的技术领域，特别是涉及一种用于污水处理过程中的搅拌器装置,其结构简单，能够提高对液体的扰动程度，提高搅拌效率，提高废水的絮凝效率；包括釜体，相对于釜体可进行圆弧轨迹移动的若干搅拌轴，以及以釜体轴线为轴旋转的搅拌叶一，搅拌叶一可设置多组，搅拌叶一的形状可自行进行选择，搅拌轴上设置搅拌叶二，搅拌叶二的形状可自行进行选择。
权利要求书
1.一种用于污水处理过程中的搅拌器装置，其特征在于，包括釜体（1），相对于釜体（1）可进行圆弧轨迹移动的若干搅拌轴（2），以及以釜体（1）轴线为轴旋转的搅拌叶一（3），搅拌轴（2）上设置搅拌叶二（4）；釜体（1）顶部固定有截面为圆形的封板（5），封板（5）上转动安装有与搅拌轴（2）数量相同的驱动轴（6），驱动轴（6）上固定有齿轮一（7）；封板（5）上转动安装有齿圈一（8），各齿轮一（7）均与齿圈一（8）内圈啮合，封板（5）边缘区域开设与搅拌轴（2）数量相同的通孔（9），并且通孔（9）与釜体（1）同轴线；每根驱动轴（6）上均转动安装有动力板（10），动力板（10）上开设圆弧形孔（11），圆弧形孔（11）不与支撑轴（12）同轴线；封板（5）同轴转动安装有支撑轴（12），支撑轴（12）上固定有圆板（13），圆板（13）上固定有与搅拌轴（2）数量相同的导向轴（14），每根导向轴（14）穿过通孔（9）和圆弧形孔（11）；所述搅拌轴（2）转动安装在动力板（10）的端部位置上，搅拌轴（2）以及对应的驱动轴（6）上均安装有链轮（15），两个链轮（15）通过套装在其上的链条（16）进行传动；还包括固定在釜体（1）上的双轴电机（17），双轴电机（17）一端固定有齿轮二（18），齿轮二（18）与齿圈一（8）的外圈啮合。
2.如权利要求1所述的一种用于污水处理过程中的搅拌器装置，其特征在于，所述齿轮二（18）的端部位置上固定有固定轴一（19），圆板（13）端部位置上固定有固定轴二（20）；固定轴一（19）和固定轴二（20）上转动安装有曲杆（21）。
3.如权利要求2所述的一种用于污水处理过程中的搅拌器装置，其特征在于，所述釜体（1）内部同轴转动安装有齿圈二（22），双轴电机（17）输出轴另一端上固定有齿轮三（23），齿轮三（23）与齿圈二（22）内圈啮合；所述搅拌叶一（3）固定在齿圈二（22）上。

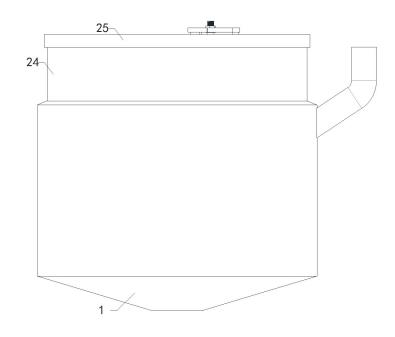

4.如权利要求3所述的一种用于污水处理过程中的搅拌器装置，其特征在于，釜体（1）顶部固定有将双轴电机（17）、圆板（13）、封板（5）罩住的环体（24），环体（24）上固定有端盖（25），端盖（25）上转动安装有固定轴三（26）；固定轴三（26）上固定限位环（27），并在固定轴三（26）上套装往复臂（28），并通过与固定轴三（26）螺纹连接的螺母（29）固定往复臂（28）的位置；往复臂（28）一端设置长条孔（30），所述固定轴二（20）穿过长条孔（30）；往复臂（28）的另一端固定有刮板（31），端盖（25）上开设散热孔，散热孔处设置过滤网（32），刮板（31）处于过滤网（32）处。
5.如权利要求4所述的一种用于污水处理过程中的搅拌器装置，其特征在于，所述封板（5）上安装有轴承一（33），轴承一（33）的外圈固定有过渡环（34），过渡环（34）的顶端与所述齿圈一（8）连接。
6.如权利要求5所述的一种用于污水处理过程中的搅拌器装置，其特征在于，所述齿圈二（22）的外圈光滑面上固定有轴承二（35），轴承二（35）外圈与釜体（1）内壁连接。
7.如权利要求6所述的一种用于污水处理过程中的搅拌器装置，其特征在于，所述釜体（1）上连通进料口。
发明内容
为解决上述技术问题，本发明提供一种用于污水处理过程中的搅拌器装置,其结构简单，能够提高对液体的扰动程度，提高搅拌效率，提高废水的絮凝效率。
本发明的一种用于污水处理过程中的搅拌器装置，包括釜体，相对于釜体可进行圆弧轨迹移动的若干搅拌轴，以及以釜体轴线为轴旋转的搅拌叶一，搅拌叶一可设置多组，搅拌叶一的形状可自行进行选择，搅拌轴上设置搅拌叶二，搅拌叶二的形状可自行进行选择。
进一步地，釜体顶部固定有截面为圆形的封板，封板上转动安装有与搅拌轴数量相同的驱动轴，驱动轴上固定有齿轮一；封板上转动安装有齿圈一，齿圈一内圈和外圈均有齿，各齿轮一均与齿圈一内圈啮合，封板边缘区域开设与搅拌轴数量相同的通孔，通孔截面呈圆弧形，并且通孔与釜体同轴线；每根驱动轴上均转动安装有动力板，动力板上开设圆弧形孔，圆弧形孔不与支撑轴同轴线；封板同轴转动安装有支撑轴，支撑轴上固定有圆板，圆板上固定有与搅拌轴数量相同的导向轴，每根导向轴穿过通孔和圆弧形孔；所述搅拌轴转动安装在动力板的端部位置上，搅拌轴以及对应的驱动轴上均安装有链轮，两个链轮通过套装在其上的链条进行传动；还包括固定在釜体上的双轴电机，双轴电机一端固定有齿轮二，齿轮二与齿圈一的外圈啮合。
进一步地，所述齿轮二的端部位置上固定有固定轴一，圆板端部位置上固定有固定轴二；固定轴一和固定轴二上转动安装有曲杆，曲杆带有弧度。
进一步地，所述釜体内部同轴转动安装有齿圈二，双轴电机输出轴另一端上固定有齿轮三，齿轮三与齿圈二内圈啮合；所述搅拌叶一固定在齿圈二上，并且搅拌叶一和搅拌叶二间隔设置。
进一步地，釜体顶部固定有将双轴电机、圆板、封板罩住的环体，环体上固定有端盖，端盖上转动安装有固定轴三；固定轴三上固定限位环，并在固定轴三上套装往复臂，并通过与固定轴三螺纹连接的螺母固定往复臂的位置；往复臂一端设置长条孔，所述固定轴二穿过长条孔，同时封盖上还开设过渡孔供固定轴二穿过；往复臂的另一端固定有刮板，端盖上开设散热孔，散热孔处设置过滤网，刮板处于过滤网处。
进一步地，所述封板上安装有轴承一，轴承一的外圈固定有过渡环，过渡环的顶端与所述齿圈一连接。
进一步地，所述齿圈二的外圈光滑面上固定有轴承二，轴承二外圈与釜体内壁连接。
进一步地，所述釜体上连通进料口。
与现有技术相比本发明的有益效果为：在进行搅拌时，搅拌叶二在旋转的同时还发生圆弧形摆动，同时各搅拌叶一以支撑轴为轴进行旋转，大大提高了对液体的扰动程度，提高了搅拌效率。
（发明人：何山;刘丽香）
