公布日：2022.10.25
申请日：2022.06.24
分类号：C02F9/12(2006.01)I
摘要
本发明公开了一种多级水相隔离型脂肪酸生产废水处理设备，包括蒸发器主体、对冲式毛细吸附型水相蒸发组件、内置式磁振抖动型收集组件、往复式收集驱动组件和底部开合组件。本发明属于脂肪酸生产废水处理技术领域，从进风管流出的高温风流，可以对热交换管内废水中的水相进行蒸发，蒸发后的水相一部分可以通过热交换管上的透水膜流出，跟随热风流一起从出风管排出，剩余部分的水相会被风流吹打在周围的毛细吸附板上，被毛细吸附板上的毛细微孔所吸收，流入到环形空腔内，由蒸汽收集管排出，实现了对水相的多级隔离吸收。
权利要求书

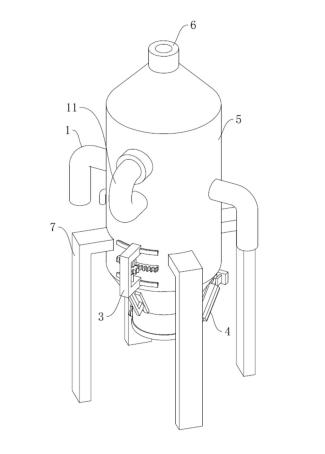

1.一种多级水相隔离型脂肪酸生产废水处理设备，包括蒸发器主体(5)，其特征在于：还包括，对冲式毛细吸附型水相蒸发组件(1)，所述对冲式毛细吸附型水相蒸发组件(1)安装在蒸发器主体(5)上，所述对冲式毛细吸附型水相蒸发组件(1)包括对冲式热风流蒸发装置(11)和毛细吸附型水相蒸发收集装置(12)，所述对冲式热风流蒸发装置(11)设于蒸发器主体(5)的外壁上，所述毛细吸附型水相蒸发收集装置(12)安装在蒸发器主体(5)内；内置式磁振抖动型收集组件(2)，所述内置式磁振抖动型收集组件(2)安装在蒸发器主体(5)的底部漏斗内；往复式收集驱动组件(3)，所述往复式收集驱动组件(3)安装在蒸发器主体(5)的外壁上；底部开合组件(4)，所述底部开合组件(4)安装在蒸发器主体(5)的底部漏斗的外壁上。
2.根据权利要求1所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述对冲式热风流蒸发装置(11)包括热风机(110)、进风管(111)和出风管(112)，所述热风机(110)对称布置设于蒸发器主体(5)的外壁上，所述进风管(111)的一端与热风机(110)连接，所述进风管(111)的另一端与蒸发器主体(5)连接，所述出风管(112)对称布置设于蒸发器主体(5)上，所述出风管(112)和进风管(111)之间保持间隔布置。
3.根据权利要求2所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述毛细吸附型水相蒸发收集装置(12)包括安装固定板(120)、导流锥(121)、立柱(122)、热交换管(123)、透水膜(124)、毛细吸附板(125)、环形空腔(126)、蒸汽收集管(127)、过滤膜(128)和通孔，所述安装固定板(120)设于蒸发器主体(5)内，所述导流锥(121)通过立柱(122)安装在安装固定板(120)的顶壁上，所述热交换管(123)的顶端穿过安装固定板(120)，所述热交换管(123)与安装固定板(120)之间保持固定连接，所述透水膜(124)设于热交换管(123)的管壁上，所述透水膜(124)穿透热交换管(123)的管壁，所述毛细吸附板(125)安装在蒸发器主体(5)的内壁上，所述环形空腔(126)设于蒸发器主体(5)的壳体内，所述环形空腔(126)的内部空间与毛细吸附板(125)连通，所述蒸汽收集管(127)安装在蒸发器主体(5)的外壁上，所述蒸汽收集管(127)的一端与环形空腔(126)连接，所述过滤膜(128)设于热交换管(123)的底部出口的下方，所述通孔设于过滤膜(128)上，所述通孔穿透过滤膜(128)。
4.根据权利要求3所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述内置式磁振抖动型收集组件(2)包括内置腔体(21)、振动磁铁棒(22)、弹性包裹层(23)和柔性隔层(24)，所述内置腔体(21)设于蒸发器主体(5)的底部漏斗的壳体内，所述弹性包裹层(23)覆盖在内置腔体(21)上，所述柔性隔层(24)环形阵列布置设于内置腔体(21)内，所述振动磁铁棒(22)设于相邻的柔性隔层(24)之间，所述振动磁铁棒(22)可以在内置腔体(21)内滚动。
5.根据权利要求4所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述往复式收集驱动组件(3)包括环形轨道(31)、环形齿轮(32)、滑动块(33)、连接块(34)、驱动电机(35)、转动轴(36)、驱动齿轮(37)、连接臂(38)和驱动磁铁(39)，所述环形轨道(31)设于蒸发器主体(5)的外壁上，所述环形轨道(31)设有两组，所述滑动块(33)的一端与环形轨道(31)保持滑动连接，所述滑动块(33)的另一端与连接块(34)保持固定连接，所述驱动电机(35)安装在顶部的滑动块(33)上，所述转动轴(36)的顶端与驱动电机(35)保持转动连接，所述转动轴(36)的底端与底部的滑动块(33)保持转动连接，所述驱动齿轮(37)安装在转动轴(36)上，所述环形齿轮(32)安装在蒸发器主体(5)的外壁上，所述驱动齿轮(37)与环形齿轮(32)保持啮合连接，所述连接臂(38)的一端与底部的滑动块(33)连接，所述连接臂(38)的一端与驱动磁铁(39)连接，所述驱动磁铁(39)贴紧蒸发器主体(5)的底部漏斗。
6.根据权利要求5所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述底部开合组件(4)包括吊板(41)、横板(42)、驱动气缸(43)和翻合盖(44)，所述吊板(41)的顶端与蒸发器主体(5)的底部漏斗保持固定连接，所述横板(42)设于吊板(41)的底壁上，所述翻合盖(44)铰接在蒸发器主体(5)的底部出口处，所述驱动气缸(43)的一端与横板(42)保持铰接，所述驱动气缸(43)的另一端与翻合盖(44)保持铰接。
7.根据权利要求6所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述过滤膜(128)为PTFE过滤膜。
8.根据权利要求7所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述毛细吸附板(125)整体环绕于热交换管(123)布置。
9.根据权利要求8所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述进风管(111)和出风管(112)的一端穿过毛细吸附板(125)。
10.根据权利要求9所述的一种多级水相隔离型脂肪酸生产废水处理设备，其特征在于：所述蒸发器主体(5)的顶部安装有加料口(6)，所述蒸发器主体(5)的外壁上安装有支撑件(7)。
发明内容
针对上述情况，为克服现有技术的缺陷，本发明提出了一种多级水相隔离型脂肪酸生产废水处理设备，解决了脂肪酸生产废水处理过程中的各种问题。
本发明采取的技术方案如下：本发明提出了一种多级水相隔离型脂肪酸生产废水处理设备，包括蒸发器主体，还包括对冲式毛细吸附型水相蒸发组件，对冲式毛细吸附型水相蒸发组件安装在蒸发器主体上，对冲式毛细吸附型水相蒸发组件包括对冲式热风流蒸发装置和毛细吸附型水相蒸发收集装置，对冲式热风流蒸发装置设于蒸发器主体的外壁上，毛细吸附型水相蒸发收集装置安装在蒸发器主体内；内置式磁振抖动型收集组件，内置式磁振抖动型收集组件安装在蒸发器主体的底部漏斗内；往复式收集驱动组件，往复式收集驱动组件安装在蒸发器主体的外壁上；底部开合组件，底部开合组件安装在蒸发器主体的底部漏斗的外壁上。
作为本发明的一种优选技术方案，对冲式热风流蒸发装置包括热风机、进风管和出风管，热风机对称布置设于蒸发器主体的外壁上，进风管的一端与热风机连接，进风管的另一端与蒸发器主体连接，出风管对称布置设于蒸发器主体上，出风管和进风管之间保持间隔布置。
作为本发明的一种优选技术方案，毛细吸附型水相蒸发收集装置包括安装固定板、导流锥、立柱、热交换管、透水膜、毛细吸附板、环形空腔、蒸汽收集管、过滤膜和通孔，安装固定板设于蒸发器主体内，导流锥通过立柱安装在安装固定板的顶壁上，热交换管的顶端穿过安装固定板，热交换管与安装固定板之间保持固定连接，透水膜设于热交换管的管壁上，透水膜穿透热交换管的管壁，毛细吸附板安装在蒸发器主体的内壁上，环形空腔设于蒸发器主体的壳体内，环形空腔的内部空间与毛细吸附板连通，蒸汽收集管安装在蒸发器主体的外壁上，蒸汽收集管的一端与环形空腔连接，过滤膜设于热交换管的底部出口的下方，通孔设于过滤膜上，通孔穿透过滤膜。
作为本发明的一种优选技术方案，内置式磁振抖动型收集组件包括内置腔体、振动磁铁棒、弹性包裹层和柔性隔层，内置腔体设于蒸发器主体的底部漏斗的壳体内，弹性包裹层覆盖在内置腔体上，柔性隔层环形阵列布置设于内置腔体内，振动磁铁棒设于相邻的柔性隔层之间，振动磁铁棒可以在内置腔体内滚动。
作为本发明的一种优选技术方案，往复式收集驱动组件包括环形轨道、环形齿轮、滑动块、连接块、驱动电机、转动轴、驱动齿轮、连接臂和驱动磁铁，环形轨道设于蒸发器主体的外壁上，环形轨道设有两组，滑动块的一端与环形轨道保持滑动连接，滑动块的另一端与连接块保持固定连接，驱动电机安装在顶部的滑动块上，转动轴的顶端与驱动电机保持转动连接，转动轴的底端与底部的滑动块保持转动连接，驱动齿轮安装在转动轴上，环形齿轮安装在蒸发器主体的外壁上，驱动齿轮与环形齿轮保持啮合连接，连接臂的一端与底部的滑动块连接，连接臂的一端与驱动磁铁连接，驱动磁铁贴紧蒸发器主体的底部漏斗。
作为本发明的一种优选技术方案，底部开合组件包括吊板、横板、驱动气缸和翻合盖，吊板的顶端与蒸发器主体的底部漏斗保持固定连接，横板设于吊板的底壁上，翻合盖铰接在蒸发器主体的底部出口处，驱动气缸的一端与横板保持铰接，驱动气缸的另一端与翻合盖保持铰接。
作为本发明的一种优选技术方案，过滤膜为PTFE过滤膜，PTFE过滤膜不透水。
作为本发明的一种优选技术方案，毛细吸附板整体环绕于热交换管布置。
作为本发明的一种优选技术方案，进风管和出风管的一端穿过毛细吸附板。
作为本发明的一种优选技术方案，蒸发器主体的顶部安装有加料口，蒸发器主体的外壁上安装有支撑件。
优选地，蒸发器主体上设有中央控制器，辅助实现脂肪酸生产废水处理等功能，中央控制器型号为STC12C6082。
本发明提出的一种多级水相隔离型脂肪酸生产废水处理设备的有益效果如下：
(1)从进风管流出的高温风流，可以对热交换管内废水中的水相进行蒸发，蒸发后的水相一部分可以通过热交换管上的透水膜流出，跟随热风流一起从出风管排出，剩余部分的水相会被风流吹打在周围的毛细吸附板上，被毛细吸附板上的毛细微孔所吸收，流入到环形空腔内，由蒸汽收集管排出，实现了对水相的多级隔离吸收。
(2)过滤膜采用PTFE过滤膜，可以有效防止蒸发器主体内部的水相通过，同时废水中的油脂可以从过滤膜上的通孔向下流动，油脂向下流动时可以将通孔堵塞，进一步防止蒸发器主体内残留的水相下移，有效对水相进行隔离。
(3)从两侧的进风管内流出的高温风流，可以对流动路径上的热交换管进行加热，在两侧流动的热风流发生激烈对撞时，会产生流动方向与原方向垂直的两股热风流，这两股热风流在流动时，可以对剩余未得到充分加热的热交换管进行加热，同时改变流向的热风流会直接从出风管流出，不会在蒸发器主体内形成涡流，避免水相跟随风流在蒸发器主体内随意流动。
(4)在蒸发器主体的底部漏斗内的硫酸钠浓度达到饱和后，硫酸钠晶体析出，此过程中会有部分硫酸钠晶体附着在底部漏斗的内壁上，此时控制驱动电机不断进行正转和反转，带动驱动磁铁往复移动，驱动磁铁移动过程中产生不断移动的磁场，带动与之邻近的振动磁铁棒在内置腔体内往复移动，而移动的振动磁铁棒又可以带动邻近的振动磁铁棒往复移动，最终所有的振动磁铁棒一同开始移动，从而不断改变弹性包裹层的形状，在不直接接触到硫酸钠晶体的条件下，将附着在弹性包裹层上的硫酸钠晶体挂除掉。
(5)驱动气缸可以控制翻合盖的翻转角度，从而可以快速将甘油和硫酸钠晶体排出。
(6)导流锥可以将倒入的废水向四周引流，防止废水积聚在安装固定板的局部区域，造成废水下流速度过慢，影响工作效率。
（发明人：王利民;杨秀平;王金荣）
