公布日：2022.10.18
申请日：2022.08.09
分类号：B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/64(2006.01)I
摘要
本发明涉及水处理设备领域，公开了一种废水处理及中水回用设备，包括壳体，壳体的上下两侧分别开设有进料口和出料口，所述壳体的内部设置有用于实现中水中大杂物和小颗粒物分级过滤的多级过滤组件，多级过滤组件的两侧均固定安装有与壳体固定连接且呈倾斜设置的导流板，壳体的内部设置有与多级过滤组件活动贴合的转动组件，转动组件的两侧均固定连接有与多级过滤组件活动贴合的随动组件。本发明通过壳体、转动组件、多级过滤组件和随动组件等之间的配合，既可以实现对中水中大杂物和小颗粒物的有效过滤，也可以同步实现对多级过滤组件上滤出物的有效清理，保证多级过滤组件的过滤效果稳定。
权利要求书

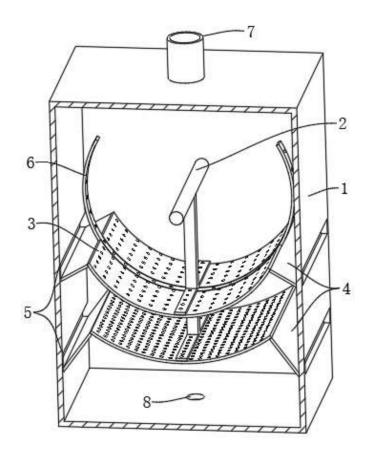

1.一种废水处理及中水回用设备，包括壳体，壳体的上下两侧分别开设有进料口和出料口，其特征在于，所述壳体的内部设置有用于实现中水中大杂物和小颗粒物分级过滤的多级过滤组件，多级过滤组件的两侧均固定安装有与壳体固定连接且呈倾斜设置的导流板，壳体的内部设置有与多级过滤组件活动贴合的转动组件，转动组件的两侧均固定连接有与多级过滤组件活动贴合的随动组件，启动转动组件可带动转动组件和随动组件沿着多级过滤组件往复移动。
2.根据权利要求1所述的废水处理及中水回用设备，其特征在于，所述多级过滤组件包括均开设有滤孔的上滤网和下滤网，上滤网的滤孔孔径大于下滤网的滤孔孔径，上滤网与导流板固定连接且与转动组件和随动组件活动贴合，下滤网与导流板固定连接且与转动组件活动贴合。
3.根据权利要求2所述的废水处理及中水回用设备，其特征在于，所述上滤网的数量为两个且呈前后对应排布，两个上滤网在前后方向上的长度尺寸等于下滤网在前后方向上的长度尺寸，转动组件和随动组件均位于两个上滤网的中间。
4.根据权利要求3所述的废水处理及中水回用设备，其特征在于，所述上滤网和下滤网呈弧形设置且两端保持齐平状态，上滤网和下滤网的弧形长度尺寸均小于二者对应的半圆长度尺寸，且上滤网的弧形长度尺寸大于等于下滤网的弧形长度尺寸。
5.根据权利要求3所述的废水处理及中水回用设备，其特征在于，所述转动组件包括与壳体固定连接的电机，电机的输出轴固定安装有延伸至壳体内的中心轴，中心轴的外表面固定安装有从两个上滤网之间穿过且与两个随动组件均固定连接的竖杆，竖杆的外表面固定安装有分别与上滤网和下滤网活动贴合的两个推板。
6.根据权利要求5所述的废水处理及中水回用设备，其特征在于，当所述电机启动通过中心轴和竖杆带动推板转动时，推板可转动的弧形长度尺寸大于等于上滤网弧形长度尺寸的一半。
7.根据权利要求3-6任意一项所述的废水处理及中水回用设备，其特征在于，所述随动组件包括与两个上滤网均活动贴合且与转动组件固定连接的滑动件，滑动件的表面贯穿开设有与上滤网上滤孔适配的穿孔，滑动件与上滤网的表面保持齐平状态。
8.根据权利要求7所述的废水处理及中水回用设备，其特征在于，所述滑动件为弧形板，弧形板、上滤网和下滤网整体呈同心设置。
9.根据权利要求7所述的废水处理及中水回用设备，其特征在于，所述滑动件为柔性带，柔性带的前后两侧分别与两个上滤网活动贴合，柔性带的前后两侧均转动安装有若干个横杆，导流板和上滤网之间共同开设有以供横杆滑动配合的导轨。
10.根据权利要求9所述的废水处理及中水回用设备，其特征在于，所述导轨基于导流板和上滤网整体呈L形设置，导流板的表面固定安装有与柔性带顶面活动贴合的贴合块，两个上滤网的底部固定安装有与柔性带底面活动贴合的转向杆。
发明内容
本发明的目的在于提供一种废水处理及中水回用设备，以解决上述背景技术中对于多个过滤网的整体清洁较为麻烦，无法实现对多个过滤网上滤出物的同步有效清理，无法保证多个过滤网的稳定过滤效果等问题。
为实现上述目的，设计一种可实现对多个过滤网上滤出物同步清理，保证多个过滤网稳定过滤效果的回用设备。
基于上述思路，本发明提供如下技术方案：一种废水处理及中水回用设备，包括壳体，壳体的上下两侧分别开设有进料口和出料口，所述壳体的内部设置有用于实现中水中大杂物和小颗粒物分级过滤的多级过滤组件，多级过滤组件的两侧均固定安装有与壳体固定连接且呈倾斜设置的导流板，壳体的内部设置有与多级过滤组件活动贴合的转动组件，转动组件的两侧均固定连接有与多级过滤组件活动贴合的随动组件，启动转动组件可带动转动组件和随动组件沿着多级过滤组件往复移动。
作为本发明的进一步方案：所述多级过滤组件包括均开设有滤孔的上滤网和下滤网，上滤网的滤孔孔径大于下滤网的滤孔孔径，上滤网与导流板固定连接且与转动组件和随动组件活动贴合，下滤网与导流板固定连接且与转动组件活动贴合。
作为本发明的进一步方案：所述上滤网的数量为两个且呈前后对应排布，两个上滤网在前后方向上的长度尺寸等于下滤网在前后方向上的长度尺寸，转动组件和随动组件均位于两个上滤网的中间。
作为本发明的进一步方案：所述上滤网和下滤网呈弧形设置且两端保持齐平状态，上滤网和下滤网的弧形长度尺寸均小于二者对应的半圆长度尺寸，且上滤网的弧形长度尺寸大于等于下滤网的弧形长度尺寸。
作为本发明的进一步方案：所述转动组件包括与壳体固定连接的电机，电机的输出轴固定安装有延伸至壳体内的中心轴，中心轴的外表面固定安装有从两个上滤网之间穿过且与两个随动组件均固定连接的竖杆，竖杆的外表面固定安装有分别与上滤网和下滤网活动贴合的两个推板。
作为本发明的进一步方案：当所述电机启动通过中心轴和竖杆带动推板转动时，推板可转动的弧形长度尺寸大于等于上滤网弧形长度尺寸的一半。
作为本发明的进一步方案：所述随动组件包括与两个上滤网均活动贴合且与转动组件固定连接的滑动件，滑动件的表面贯穿开设有与上滤网上滤孔适配的穿孔，滑动件与上滤网的表面保持齐平状态。
作为本发明的进一步方案：所述滑动件为弧形板，弧形板、上滤网和下滤网整体呈同心设置。
作为本发明的进一步方案：所述滑动件为柔性带，柔性带的前后两侧分别与两个上滤网活动贴合，柔性带的前后两侧均转动安装有若干个横杆，导流板和上滤网之间共同开设有以供横杆滑动配合的导轨。
作为本发明的进一步方案：所述导轨基于导流板和上滤网整体呈L形设置，导流板的表面固定安装有与柔性带顶面活动贴合的贴合块，两个上滤网的底部固定安装有与柔性带底面活动贴合的转向杆。
与现有技术相比，本发明的有益效果是：通过壳体、转动组件、多级过滤组件和随动组件等之间的配合，既可以实现对中水中大杂物和小颗粒物的有效过滤，也可以同步实现对多级过滤组件上不同滤出物的有效清理，保证多级过滤组件的过滤效果稳定，且避免了后续清洁时对于多级过滤组件的拆装麻烦。转动组件在往复移动过程中不仅实现了对滤出物的推送作用，还可以起到对滤出物的分离作用，使得大杂物中掺杂的小颗粒物在移动中脱离出来，避免其随着大杂物一同混合流出，进而保证了小颗粒物的稳定过滤和滤出物的有效分类，整体的实用性更高。
（发明人：谭珞萍;周伟利;夏观强;周源）
