公布日：2022.10.04
申请日：2022.06.27
分类号：C02F1/04(2006.01)I
摘要
本发明公开了一种高盐有机污水处理装置，涉及污水处理技术领域，包括箱体，所述箱体顶部的右侧连通有冷凝管，所述箱体的两次均设置有储存盒，所述箱体的顶部设置有电机，所述电机的底部设置有搅拌杆，所述箱体的内部设置有加热器，所述搅拌杆的外部设置有清洁机构，所述清洁机构包括传动组，所述传动组的外部与搅拌杆的内部相连接。高盐有机污水处理装置，防止盐会在箱体内部底部进行结晶，从而导致工作人员在清理收集的过程中，收集效率低下，难以将其进行清除，无需工作人员手动将其进行收集，降低工作人员的劳动强度，方便使用，防止结晶在储存盒的内部由于过热，从而导致其无法被工作人员进行快速的收集，从而降低工作效率。
权利要求书

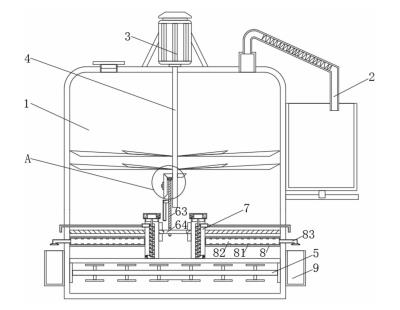

1.一种高盐有机污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)顶部的右侧连通有冷凝管(2)，所述箱体(1)的两次均设置有储存盒(9)，所述箱体(1)的顶部设置有电机(3)，所述电机(3)的底部设置有搅拌杆(4)，所述箱体(1)的内部设置有加热器(5)，所述搅拌杆(4)的外部设置有清洁机构(6)，所述清洁机构(6)外部的两次均设置有收集机构(7)，所述收集机构(7)与箱体(1)内部之间设置有冷却机构(8)。
2.根据权利要求1所述的一种高盐有机污水处理装置，其特征在于：所述清洁机构(6)包括传动组(61)，所述传动组(61)的外部与搅拌杆(4)的内部相连接，所述传动组(61)的右侧通过圆杆套设有方槽长块(62)，所述方槽长块(62)的底部固定连接有齿板(63)，所述齿板(63)的正面啮合连接有齿轮(65)，所述齿轮(65)的内部贯穿连接有螺纹杆(64)，所述螺纹杆(64)外部的两次均螺纹连接有螺母(66)。
3.根据权利要求1所述的一种高盐有机污水处理装置，其特征在于：所述收集机构(7)包括收集块(71)，所述收集块(71)的内部开设有收集腔(72)，所述收集腔(72)内部的底部通过轴承座A转动连接有绞龙(73)，所述绞龙(73)的顶部固定连接有棘轮组(74)，两个收集块(71)相远离的一侧均连通有软管(75)。
4.根据权利要求1所述的一种高盐有机污水处理装置，其特征在于：所述冷却机构(8)包括空心块(81)，所述空心块(81)与收集机构(7)之间固定连接有气囊(82)，所述气囊(82)远离收集机构(7)的一侧连通有喷头(83)。
5.根据权利要求2所述的一种高盐有机污水处理装置，其特征在于：所述螺纹杆(64)的两侧均通过轴承座B与箱体(1)内部的两侧相连接。
6.根据权利要求2所述的一种高盐有机污水处理装置，其特征在于：所述传动组(61)包括锥形齿A，锥形齿A的内部与搅拌杆(4)的外部相连接，锥形齿A的外部啮合连接有锥形齿B，锥形齿B的左侧通过轴承座C转动连接有横臂，横臂的背面与箱体(1)内部的背面相连接。
7.根据权利要求3所述的一种高盐有机污水处理装置，其特征在于：所述棘轮组(74)包括空心轮，空心轮的底部通过轴承与收集块(71)的顶部相连接，空心轮的外部与箱体(1)内部的背面相接触，空心轮内部的右侧通过铰接件转动连接有棘爪，棘爪的外部设置有棘轮，棘轮的底部与绞龙(73)的顶部相连接。
8.根据权利要求1所述的一种高盐有机污水处理装置，其特征在于：所述箱体(1)的右侧通过导向槽长块滑动连接有导向块，导向块的顶部固定连接有收集盒。
发明内容
本发明的目的在于提供一种高盐有机污水处理装置，以解决上述背景技术中盐会在箱体内部底部进行结晶，从而导致工作人员在清理收集的过程中，收集效率低下，难以将其进行清除的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种高盐有机污水处理装置，包括箱体，所述箱体顶部的右侧连通有冷凝管，所述箱体的两次均设置有储存盒，所述箱体的顶部设置有电机，所述电机的底部设置有搅拌杆，所述箱体的内部设置有加热器，所述搅拌杆的外部设置有清洁机构，所述清洁机构外部的两次均设置有收集机构，所述收集机构与箱体内部之间设置有冷却机构。
可选的，所述清洁机构包括传动组，所述传动组的外部与搅拌杆的内部相连接，所述传动组的右侧通过圆杆套设有方槽长块，所述方槽长块的底部固定连接有齿板，所述齿板的正面啮合连接有齿轮，所述齿轮的内部贯穿连接有螺纹杆，所述螺纹杆外部的两次均螺纹连接有螺母。
可选的，所述收集机构包括收集块，所述收集块的内部开设有收集腔，所述收集腔内部的底部通过轴承座A转动连接有绞龙，所述绞龙的顶部固定连接有棘轮组，两个收集块相远离的一侧均连通有软管。
可选的，所述冷却机构包括空心块，所述空心块与收集机构之间固定连接有气囊，所述气囊远离收集机构的一侧连通有喷头。
可选的，所述螺纹杆的两侧均通过轴承座B与箱体内部的两侧相连接。
可选的，所述传动组包括锥形齿A，锥形齿A的内部与搅拌杆的外部相连接，锥形齿A的外部啮合连接有锥形齿B，锥形齿B的左侧通过轴承座C转动连接有横臂，横臂的背面与箱体内部的背面相连接。
可选的，所述棘轮组包括空心轮，空心轮的底部通过轴承与收集块的顶部相连接，空心轮的外部与箱体内部的背面相接触，空心轮内部的右侧通过铰接件转动连接有棘爪，棘爪的外部设置有棘轮，棘轮的底部与绞龙的顶部相连接。
可选的，所述箱体的右侧通过导向槽长块滑动连接有导向块，导向块的顶部固定连接有收集盒。
本发明的技术效果和优点：
1.高盐有机污水处理装置，使用的过程中自动通过搅拌杆驱动清洁机构带动收集机构对盐水产生的结晶进行清洁，防止盐会在箱体内部底部进行结晶，从而导致工作人员在清理收集的过程中，收集效率低下，难以将其进行清除。
2.高盐有机污水处理装置，收集机构在收集结晶的过程中自动通过摩擦力驱动内部结晶进行出料，收集至储存盒的内部，无需工作人员手动将其进行收集，降低工作人员的劳动强度，方便使用。
3.高盐有机污水处理装置，收集机构在收集结晶的过程中自动通过冷却机构对收集至储存盒内部的结晶进行快速的降温，防止结晶在储存盒的内部由于过热，从而导致其无法被工作人员进行快速的收集，从而降低工作效率。
（发明人：陈攀;陈振兴）
