公布日：2022.10.14
申请日：2022.07.18
分类号：C02F1/52(2006.01)I;B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D21/28(2006.01)I
摘要
本发明公开了一种环保型除尘脱硫设备废水多级沉淀循环池，涉及废水处理技术领域。该环保型除尘脱硫设备废水多级沉淀循环池，包括沉淀池、太阳能吸收板、安装组件、转动机构和调节机构，沉淀池沉淀池包括水箱、连接外壳A和连接外壳B，连接外壳A和连接外壳B均固定安装于水箱的外壁，连接外壳A位于连接外壳B的内侧。该环保型除尘脱硫设备废水多级沉淀循环池，能够将太阳能转化为电能供水泵使用，降低企业沉淀池用电消耗，减少成本的投入，还能够对雨水导流，避免大量雨水进入沉淀池内，减少废水产生，还可以延长了废水的流动路程，加大了絮凝物的沉淀时间，很好地使较小的絮凝物沉淀至水箱底部，从而提高了絮凝物的沉淀效果。
权利要求书

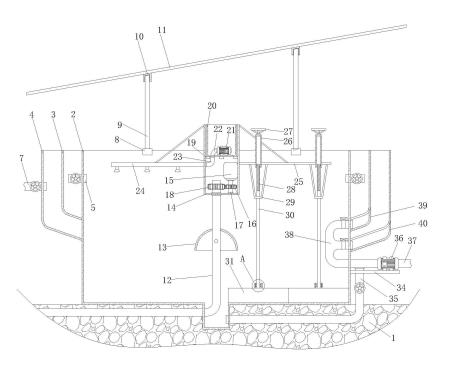

1.一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于，包括：沉淀池，沉淀池包括水箱(2)、连接外壳A(3)和连接外壳B(4)，连接外壳A(3)和连接外壳B(4)均固定安装于水箱(2)的外壁，连接外壳A(3)位于连接外壳B(4)的内侧，水箱(2)的一侧固定安装有进水管(12)，进水管(12)的外壁转动安装有机盒(14)；太阳能吸收板(11)，设置于水箱(2)的上方；安装组件，设置于水箱(2)和太阳能吸收板(11)之间，安装组件包括滑块(8)、支撑杆(9)和安装块(10)，滑块(8)滑动安装于水箱(2)的顶部，支撑杆(9)固定安装于滑块(8)的顶部，安装块(10)固定安装于太阳能吸收板(11)的底部，安装块(10)的底部开设有固定槽，支撑杆(9)的顶端卡合于固定槽内；转动机构，设置于机盒(14)的内部，转动机构用于驱使机盒(14)以进水管(12)为轴心进行转动；调节机构，设置于机盒(14)的一侧，调节机构的底部设置有引导板(31)，调节机构包括伸缩组件和卡合组件，卡合组件用于对引导板(31)进行固定，伸缩组件用于调节卡合组件的高度。
2.根据权利要求1所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述转动机构包括电机(15)、转动齿轮A(16)、转床轴(17)和转动齿轮B(18)，电机(15)固定安装于机盒(14)的一侧内壁，转床轴(17)转动安装于机盒(14)的内侧底部，电机(15)的输出轴与转床轴(17)的顶端固定安装，转动齿轮A(16)固定安装于转床轴(17)的外壁，转动齿轮B(18)固定安装于进水管(12)的外壁，转动齿轮A(16)与转动齿轮B(18)相啮合。
3.根据权利要求2所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述伸缩组件包括连接板(25)、套筒(26)、把手(27)、螺纹杆(28)、固定架(29)和导向杆(30)，连接板(25)固定安装于机盒(14)的一侧外壁，套筒(26)转动安装于连接板(25)上，把手(27)固定安装于套筒(26)的顶部外壁，螺纹杆(28)螺纹安装于套筒(26)的底部，导向杆(30)固定安装于螺纹杆(28)的底端，固定架(29)滑动安装于导向杆(30)的外壁，固定架(29)与连接板(25)的底部固定安装。
4.根据权利要求3所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述卡合组件包括安装套(32)和限位块(33)，安装套(32)固定安装引导板(31)的顶部，限位块(33)固定安装于导向杆(30)的外壁，安装套(32)开设有卡槽，导向杆(30)的底部和限位块(33)均卡合与卡槽内。
5.根据权利要求4所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述水箱(2)的一侧外壁固定安装有固机板(34)，固机板(34)和水箱(2)的一侧固定安装有抽泥管(35)，固机板(34)的顶部固定安装有水泵B(36)，水泵B(36)的输出端固定连接有出料管(37)，水箱(2)的一侧固定安装有三通管(38)，三通管(38)的其中一端与水泵B(36)的输入端固定连接，抽泥管(35)的一端延伸至三通管(38)的内部。
6.根据权利要求5所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述水箱(2)的一侧外壁与连接外壳A(3)的底部外壁固定安装有第一积泥盒(39)，水箱(2)的一侧外壁与连接外壳B(4)的底部外壁固定安装有第二积泥盒(40)，三通管(38)的其余两端分别延伸至第一积泥盒(39)内部和第二积泥盒(40)的内部，三通管(38)的其余两个分端上均设置有电池阀，抽泥管(35)的外壁设置阀门。
7.根据权利要求6所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述水箱(2)的侧壁固定安装有四个连通管A(5)且呈环形阵列设置，连接外壳A(3)的侧壁固定安装有四个连通管B(6)且呈环形阵列设置，连接外壳B(4)的一侧固定安装有循环管(7)，连通管A(5)、连通管B(6)和循环管(7)上均设置有阀门。
8.根据权利要求7所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述机盒(14)的内壁固定安装有四个固定块(19)且呈环形阵列设置，固定块(19)的顶部放置有水盒(20)，水盒(20)的内侧顶部固定安装有水泵A(21)，水盒(20)的底部固定安装有连接管(22)，水泵A(21)的输出端与连接管(22)的一端固定连接，连接管(22)的另一端固定连接有软管(23)，机盒(14)的另一侧固定安装有喷淋管(24)，软管(23)的一端与喷淋管(24)的一端固定连接，喷淋管(24)的另一端螺纹安装有封堵塞，喷淋管(24)的底部固定安装有喷头，喷头与喷淋管(24)的内部相通。
9.根据权利要求8所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述机盒(14)的两侧外壁均固定安装有牵引绳，其中一个牵引绳的一端与连接板(25)的外壁固定安装，另一个牵引绳的一端与软管(23)的外壁固定安装。
10.根据权利要求9所述的一种环保型除尘脱硫设备废水多级沉淀循环池，其特征在于：所述进水管(12)的外壁固定安装有挡盖(13)，进水管(12)的前后侧开设有出水孔，进水管(12)的顶端螺纹安装有密封塞，水箱(2)的下方设置有地基(1)，进水管(12)固定安装于地基(1)内。
发明内容
本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种环保型除尘脱硫设备废水多级沉淀循环池，能够解决会因为絮凝物沉淀时间较小，无法很好地使较小的絮凝物沉淀至水箱底部，长期使用水泵是主要投入成本的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型除尘脱硫设备废水多级沉淀循环池，包括沉淀池、太阳能吸收板、安装组件、转动机构和调节机构，沉淀池沉淀池包括水箱、连接外壳A和连接外壳B，连接外壳A和连接外壳B均固定安装于水箱的外壁，连接外壳A位于连接外壳B的内侧，水箱的一侧固定安装有进水管，进水管的外壁转动安装有机盒，太阳能吸收板设置于水箱的上方，安装组件设置于水箱和太阳能吸收板之间，安装组件包括滑块、支撑杆和安装块，滑块滑动安装于水箱的顶部，支撑杆固定安装于滑块的顶部，安装块固定安装于太阳能吸收板的底部，安装块的底部开设有固定槽，支撑杆的顶端卡合于固定槽内，能够调节太阳能吸收板与太阳光的垂直角度，提高太阳能吸收板对太阳光吸收的效率，转动机构设置于机盒的内部，转动机构用于驱使机盒以进水管为轴心进行转动，调节机构设置于机盒的一侧，调节机构的底部设置有引导板，调节机构包括伸缩组件和卡合组件，卡合组件用于对引导板进行固定，伸缩组件用于调节卡合组件的高度，能够对太阳光进行吸收，使太阳能转化为电能供水泵使用，降低企业沉淀池用电消耗，减少成本的投入，提高环保程度，而且太阳能吸收板还能够对雨水导流，避免大量雨水进入沉淀池内，减少废水产生。
优选的，所述转动机构包括电机、转动齿轮A、转床轴和转动齿轮B，电机固定安装于机盒的一侧内壁，转床轴转动安装于机盒的内侧底部，电机的输出轴与转床轴的顶端固定安装，转动齿轮A固定安装于转床轴的外壁，转动齿轮B固定安装于进水管的外壁，转动齿轮A与转动齿轮B相啮合，能够驱使引导板进行转动，使引导板能够将水箱底部的絮凝物引导至水箱的底部中央，方便对絮凝物进行集中处理。
优选的，所述伸缩组件包括连接板、套筒、把手、螺纹杆、固定架和导向杆，连接板固定安装于机盒的一侧外壁，套筒转动安装于连接板上，把手固定安装于套筒的顶部外壁，螺纹杆螺纹安装于套筒的底部，导向杆固定安装于螺纹杆的底端，固定架滑动安装于导向杆的外壁，固定架与连接板的底部固定安装，能够调节卡合组件与引导板的高度，能够方便的对引导板的角度进行调节。
优选的，所述卡合组件包括安装套和限位块，安装套固定安装引导板的顶部，限位块固定安装于导向杆的外壁，安装套开设有卡槽，导向杆的底部和限位块均卡合与卡槽内，能够对引导板进行快速安装。
优选的，所述水箱的一侧外壁固定安装有固机板，固机板和水箱的一侧固定安装有抽泥管，固机板的顶部固定安装有水泵B，水泵B的输出端固定连接有出料管，水箱的一侧固定安装有三通管，三通管的其中一端与水泵B的输入端固定连接，抽泥管的一端延伸至三通管的内部，能够对水箱、连接外壳A和连接外壳B底部的絮凝物进行抽取，避免大量的絮凝物堆积于水箱、连接外壳A和连接外壳B的底部，减少沉淀池内部因为絮凝物堆积而导致容量出现降低现象，保障对絮凝物沉淀的效果和效率。
优选的，所述水箱的一侧外壁与连接外壳A的底部外壁固定安装有第一积泥盒，水箱的一侧外壁与连接外壳B的底部外壁固定安装有第二积泥盒，三通管的其余两端分别延伸至第一积泥盒内部和第二积泥盒的内部，三通管的其余两个分端上均设置有电池阀，抽泥管的外壁设置阀门。
优选的，所述水箱的侧壁固定安装有四个连通管A且呈环形阵列设置，连接外壳A的侧壁固定安装有四个连通管B且呈环形阵列设置，连接外壳B的一侧固定安装有循环管，连通管A、连通管B和循环管上均设置有阀门。
优选的，所述机盒的内壁固定安装有四个固定块且呈环形阵列设置，固定块的顶部放置有水盒，水盒的内侧顶部固定安装有水泵A，水盒的底部固定安装有连接管，水泵A的输出端与连接管的一端固定连接，连接管的另一端固定连接有软管，机盒的另一侧固定安装有喷淋管，软管的一端与喷淋管的一端固定连接，喷淋管的另一端螺纹安装有封堵塞，喷淋管的底部固定安装有喷头，喷头与喷淋管的内部相通。
优选的，所述机盒的两侧外壁均固定安装有牵引绳，其中一个牵引绳的一端与连接板的外壁固定安装，另一个牵引绳的一端与软管的外壁固定安装。
优选的，所述进水管的外壁固定安装有挡盖，进水管的前后侧开设有出水孔，进水管的顶端螺纹安装有密封塞，水箱的下方设置有地基，进水管固定安装于地基内。
与现有技术相比，本发明的有益效果是：
(1)、该环保型除尘脱硫设备废水多级沉淀循环池，通过太阳能吸收板能够对太阳光进行吸收，使太阳能转化为电能供水泵使用，降低企业沉淀池用电消耗，减少成本的投入，提高环保程度，而且太阳能吸收板还能够对雨水导流，避免大量雨水进入沉淀池内，减少废水产生，通过滑块、支撑杆、安装块的配合使用，能够调节太阳能吸收板与太阳光的垂直角度，提高太阳能吸收板对太阳光吸收的效率。
(2)、该环保型除尘脱硫设备废水多级沉淀循环池，通过水箱、连接外壳A、连接外壳B、连通管A、连通管B和循环管的配合使用，延长了废水的流动路程，加大了絮凝物的沉淀时间，很好地使较小的絮凝物沉淀至水箱底部，从而提高了絮凝物的沉淀效果，通过固机板、抽泥管、水泵B、出料管、三通管、第一积泥盒和第二积泥盒的配合使用，能够对水箱、连接外壳A和连接外壳B底部的絮凝物进行抽取，避免大量的絮凝物堆积于水箱、连接外壳A和连接外壳B的底部，减少沉淀池内部因为絮凝物堆积而导致容量出现降低现象，保障对絮凝物沉淀的效果和效率。
(3)、该环保型除尘脱硫设备废水多级沉淀循环池，通过连接板、套筒、把手、螺纹杆、固定架、导向杆、安装套和限位块的配合使用，能够方便的对引导板的角度进行调节，通过电机、转动齿轮A、转床轴和转动齿轮B的配合使用，能够驱使引导板进行转动，使引导板能够将水箱底部的絮凝物引导至水箱的底部中央，方便对絮凝物进行集中处理。
（发明人：徐筠;李富勇;唐刚;黄明忠;黄安军;张卫健）
