公布日：2022.11.08
申请日：2022.10.11
分类号：B01D35/06(2006.01)I;B01D35/12(2006.01)I;B01D35/16(2006.01)I;C02F1/48(2006.01)I
摘要
本发明涉及一种含铁废水的处理装置，包括用于提供动力的动力机构，还包括用于对废水中铁渣进行收集的吸附机构、过滤机构以及用于切换吸附机构、过滤机构状态的动力切换机构，动力机构安装在外部机构上端，动力机构动力输出端连接有动力切换机构和中心分流机构，动力切换机构分为三组且每组上安装一组吸附机构，吸附机构为固定在外部机构内部，吸附机构之间中心位安装中心分流机构，吸附机构外部包围安装有过滤机构；吸附机构包括磁力固定架，磁力固定架上端轴心位安装有上端配合环，上端配合环上端通过上端固定环配合外部机构，用以解决在常见的铁屑废水处理中需要人工维护以及经常停机造成工作效率低下以及对滤板进行冲击疲劳的技术问题。
权利要求书
1.一种含铁废水的处理装置，包括用于提供动力的动力机构（1），其特征在于：还包括用于对废水中铁渣进行收集的吸附机构（5）、过滤机构（6）以及用于切换所述吸附机构（5）、所述过滤机构（6）状态的动力切换机构（2），所述动力机构（1）安装在外部机构（4）上端，所述动力机构（1）动力输出端连接有动力切换机构（2）和中心分流机构（3），所述动力切换机构（2）分为三组且每组上安装一组吸附机构（5），所述吸附机构（5）为固定在所述外部机构（4）内部，所述吸附机构（5）之间中心位安装所述中心分流机构（3），所述吸附机构（5）外部包围安装有过滤机构（6）；所述吸附机构（5）包括磁力固定架（53），所述磁力固定架（53）上端轴心位安装有上端配合环（52），所述上端配合环（52）上端通过上端固定环（51）配合所述外部机构（4），所述上端配合环（52）外圆面位于所述上端固定环（51）之间成型有上端限位块（59），所述上端限位块（59）配合连接所述上端固定环（51）内侧面成型的上端导向槽（58），另一个所述磁力固定架（53）配合安装在所述过滤机构（6）内侧底部，所述磁力固定架（53）之间安装有磁力板（54）和后支撑柱（55），且所述磁力板（54）和所述后支撑柱（55）对向安装。
2.根据权利要求1所述的一种含铁废水的处理装置，其特征在于：所述过滤机构（6）包括滤网座（63），上下两个所述滤网座（63）内侧均匀安装有三个滤网架（64），所述滤网架（64）外侧呈圆圈状安装有滤网（61），所述滤网座（63）下端和所述外部机构（4）之间安装有防水环（62），下端所述滤网座（63）底部安装有下端配合环（24），所述下端配合环（24）外侧与所述外部机构（4）之间配合有下端固定环（65），所述下端配合环（24）底部和所述过滤机构（6）之间安装有弹簧，所述下端配合环（24）与所述下端固定环（65）之间上成型有下端限位块（66），所述下端固定环（65）内侧上成型有配合下端限位块（66）的下端导向槽（69），所述下端导向槽（69）为三个截面120度的圆弧槽配合而成，且每段圆弧槽之间通过竖直槽联通，位于每段圆弧槽靠近顶端位置安装有挤压块（68），所述挤压块（68）镶嵌于所述下端固定环（65），所述挤压块（68）底部安装有弧形弹片，所述下端固定环（65）上贯穿连接有三个锁销（67），且所述锁销（67）与所述下端固定环（65）之间通过弹簧连接，每一个所述滤网架（64）中上下贯穿安装有配合杆（610），所述配合杆（610）下端通过弹簧配合所述滤网架（64），所述磁力固定架（53）地面成型有与配合杆（610）啮合的槽。
3.根据权利要求2所述的一种含铁废水的处理装置，其特征在于：所述动力切换机构（2）包括动力杆（21），所述动力杆（21）底部安装有底部动力花键（22），所述下端配合环（24）内侧底部成型有配合所述底部动力花键（22）的花键槽（23）。
4.根据权利要求3所述的一种含铁废水的处理装置，其特征在于：所述中心分流机构（3）包括传输管（31），所述传输管（31）下端固定连接有分流旋转筒（32），所述传输管（31）上端外侧配合所述动力机构（1），所述分流旋转筒（32）外圆面均匀成型有三个出水孔，所述分流旋转筒（32）下端轴心位连接有螺旋上水叶片（34），所述螺旋上水叶片（34）外侧安装有底部固定筒（33）。

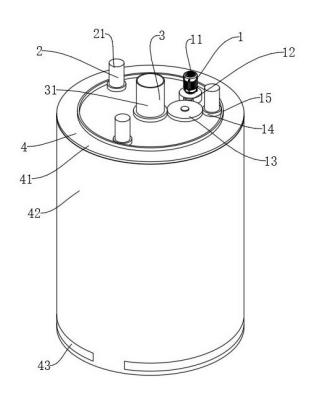

5.根据权利要求4所述的一种含铁废水的处理装置，其特征在于：所述外部机构（4）包括上端密封盖（41），所述上端密封盖（41）下端安装有外部密封筒（42），所述外部密封筒（42）内部底端安装有三个收集槽（43），所述外部密封筒（42）内部位于每组滤网（61）之间固定有中心隔板（44）。
6.根据权利要求5所述的一种含铁废水的处理装置，其特征在于：所述动力机构（1）包括电动机（11），所述电动机（11）下端通过电机架固定在所述上端密封盖（41）上端，所述电动机（11）动力输出端安装有主动齿轮（12），所述主动齿轮（12）一端配合有分流齿轮（13），所述分流齿轮（13）内外两侧分别通过被动齿轮（14）配合所述动力杆（21）和传输管（31），三个动力杆（21）上的所述被动齿轮（14）之间通过外部齿环（15）配合。
7.根据权利要求2所述的一种含铁废水的处理装置，其特征在于：所述后支撑柱（55）靠近上侧贯穿安装有离心柱（56），所述离心柱（56）外侧一端安装有敲击块（57），所述敲击块（57）对应所述滤网架（64）位置。
发明内容
本发明提供一种含铁废水的处理装置，以解决在常见的铁屑废水处理中需要人工维护以及经常停机造成工作效率低下以及对滤板进行冲击疲劳的技术问题。
本发明的一种含铁废水的处理装置采用如下技术方案：包括用于提供动力的动力机构，还包括用于对废水中铁渣进行收集的吸附机构、过滤机构以及用于切换所述吸附机构、所述过滤机构状态的动力切换机构，所述动力机构安装在外部机构上端，所述动力机构动力输出端连接有动力切换机构和中心分流机构，所述动力切换机构分为三组且每组上安装一组吸附机构，所述吸附机构为固定在所述外部机构内部，所述吸附机构之间中心位安装所述中心分流机构，所述吸附机构外部包围安装有过滤机构；所述吸附机构包括磁力固定架，所述磁力固定架上端轴心位安装有上端配合环，所述上端配合环上端通过上端固定环配合所述外部机构，所述上端配合环外圆面位于所述上端固定环之间成型有上端限位块，所述上端限位块配合连接所述上端固定环内侧面成型的上端导向槽，另一个所述磁力固定架配合安装在所述过滤机构内侧底部，所述磁力固定架之间安装有磁力板和后支撑柱，且所述磁力板和所述后支撑柱对向安装。
进一步的，所述过滤机构包括滤网座，上下两个所述滤网座内侧均匀安装有三个滤网架，所述滤网架外侧呈圆圈状安装有滤网，所述滤网座下端和所述外部机构之间安装有防水环，下端所述滤网座底部安装有下端配合环，所述下端配合环外侧与所述外部机构之间配合有下端固定环，所述下端配合环底部和所述过滤机构之间安装有弹簧，所述下端配合环与所述下端固定环之间上成型有下端限位块，所述下端固定环内侧上成型有配合下端限位块的下端导向槽，所述下端导向槽为三个截面120度的圆弧槽配合而成，且每段圆弧槽之间通过竖直槽联通，位于每段圆弧槽靠近顶端位置安装有挤压块，所述挤压块镶嵌于所述下端固定环，所述挤压块底部安装有弧形弹片，所述下端固定环上贯穿连接有三个锁销，且所述锁销与所述下端固定环之间通过弹簧连接，每一个所述滤网架中上下贯穿安装有配合杆，所述配合杆下端通过弹簧配合所述滤网架，所述磁力固定架地面成型有与配合杆啮合的槽。
进一步的，所述动力切换机构包括动力杆，所述动力杆底部安装有底部动力花键，所述下端配合环内侧底部成型有配合所述底部动力花键的花键槽。
进一步的，所述中心分流机构包括传输管，所述传输管下端固定连接有分流旋转筒，所述传输管上端外侧配合所述动力机构，所述分流旋转筒外圆面均匀成型有三个出水孔，所述分流旋转筒下端轴心位连接有螺旋上水叶片，所述螺旋上水叶片外侧安装有底部固定筒。
进一步的，所述外部机构包括上端密封盖，所述上端密封盖下端安装有外部密封筒，所述外部密封筒内部底端安装有三个收集槽，所述外部密封筒内部位于每组滤网之间固定有中心隔板。
进一步的，所述动力机构包括电动机，所述电动机下端通过电机架固定在所述上端密封盖上端，所述电动机动力输出端安装有主动齿轮，所述主动齿轮一端配合有分流齿轮，所述分流齿轮内外两侧分别通过被动齿轮配合所述动力杆和传输管，三个动力杆上的所述被动齿轮之间通过外部齿环配合。
进一步的，所述后支撑柱靠近上侧贯穿安装有离心柱，所述离心柱外侧一端安装有敲击块，所述敲击块对应所述滤网架位置。
本发明的有益效果是：本发明的利用吸附机构、过滤机构的配合，在滤网集满后能够对滤网进行切换清理，且过程无需停机，不会发生水锤效应以及水流冲击，并且利用快速分离结构和敲击对铁屑进行有效去除收集，提高了整体工作效率以及结构的稳态。
（发明人：陈奎）
