公布日：2022.11.01
申请日：2022.07.21
分类号：C02F9/04(2006.01)I;C02F103/34(2006.01)N
摘要
本申请提供了一种制药废水处理装置及其处理工艺，制药废水处理装置包括分离罐和固定连接于分离罐顶壁的混合罐，分离罐两侧壁还开设有出料口，还包括：驱动轴，转动连接于分离罐内壁，混合组件，混合组件包括固定连接于驱动轴延伸端的分液环、固定连接于分液环顶部的输料管和转动连接于分液环侧壁的分液部件，输料管远离驱动轴的一端穿过混合罐并向外部延伸；过滤组件，通过连接杆滑动连接于分离罐内壁；分离部件，固定连接于过滤组件顶部；本申请提高了药剂与清水混合的均匀性，增加了污水处理的效果，同时在处理时对滤网进行清理，增加废水处理效率。
权利要求书
1.一种制药废水处理装置，包括分离罐（10）和固定连接于分离罐（10）顶壁的混合罐（20），其特征在于，所述分离罐（10）两侧壁还开设有出料口（101），还包括：驱动轴（110），转动连接于分离罐（10）内壁，且所述驱动轴（110）的一端穿过分离罐（10）向混合罐（20）内壁延伸；混合组件，所述混合组件包括固定连接于驱动轴（110）延伸端的分液环（120）、固定连接于分液环（120）顶部的输料管（130）和转动连接于分液环（120）侧壁的分液部件，所述输料管（130）远离驱动轴（110）的一端穿过混合罐（20）并向外部延伸；过滤组件，通过连接杆（141）滑动连接于分离罐（10）内壁；分离部件，固定连接于过滤组件顶部，所述分离部件与过滤组件相配合；收集部件，固定连接于分离罐（10）侧壁，且所述收集部件与出料口（101）相对应。
2.根据权利要求1所述的一种制药废水处理装置，其特征在于，所述混合罐（20）内壁开设有安装槽（210），所述混合罐（20）顶壁固定连接有稀释罐（220），所述稀释罐（220）与输料管（130）延伸端相配合，所述安装槽（210）内部固定连接有齿环（221），所述齿环（221）与分液部件相配合，所述混合罐（20）内壁还转动连接有与安装槽（210）相配合的盖板（222），所述混合罐（20）底部设置有关于驱动轴（110）对称分布的排水口（223）。
3.根据权利要求1所述的一种制药废水处理装置，其特征在于，所述分液部件沿分液环（120）外壁均匀设置有2-5组，所述分液部件包括转动连接于分液环（120）侧壁的分液管（121），所述分液管（121）外壁固定连接有均匀分布的喷管（122），所述喷管（122）外壁固定连接有均匀分布的第一搅拌叶（123），所述分液管（121）远离分液环（120）的一端穿过盖板（222）固定连接有与齿环（221）啮合相连的从动齿轮（124），所述分液管（121）、喷管（122）、分液环（120）和输料管（130）相连通。
4.根据权利要求3所述的一种制药废水处理装置，其特征在于，所述驱动轴（110）外壁固定连接有与过滤部件相配合的驱动块（111）和限位杆（112），所述输料管（130）延伸端外壁固定连接于均匀分布的第二搅拌叶（131），所述第二搅拌叶（131）与稀释罐（220）相配合，所述输料管（130）延伸端外壁还开设有均匀分布的通孔（132）。
5.根据权利要求1所述的一种制药废水处理装置，其特征在于，所述过滤组件包括通过连接杆（141）滑动连接于分离罐（10）内壁的滤网（140），所述滤网（140）的两端均穿过出料口（101）并与收集部件相配合，所述滤网（140）与驱动轴（110）转动相连，所述滤网（140）底壁固定连接有2-6组与驱动块（111）相配合的驱动杆（142），所述驱动杆（142）底部设置有滚轮，所述滤网（140）顶壁还固定连接有套筒（143），所述套筒（143）与驱动轴（110）相套接，所述套筒（143）顶部还转动连接有驱动齿轮（144），且所述驱动齿轮（144）通过限位杆（112）与驱动轴（110）相限位，所述滤网（140）顶壁还固定连接有关于驱动齿轮（144）对称分布的清理部件，所述连接杆（141）外壁还套接有第一弹性件（145）。
6.根据权利要求5所述的一种制药废水处理装置，其特征在于，所述清理部件包括固定连接于滤网（140）顶壁的滑动架（150）和滑动连接于滑动架（150）外壁的安装架（151），所述安装架（151）底壁固定连接有清理刷（152），所述安装架（151）靠近驱动齿轮（144）的一端固定连接有与驱动齿轮（144）啮合相连的齿条（155）。
7.根据权利要求6所述的一种制药废水处理装置，其特征在于，所述齿条（155）的两端还滑动连接有齿牙（153），且所述齿牙（153）滑动端套接有第二弹性件（154）。
8.根据权利要求1所述的一种制药废水处理装置，其特征在于，所述收集部件包括收集盒（160），所述收集盒（160）固定连接于分离罐（10）侧壁，并与出料口（101）相配合，所述收集盒（160）内部滑动连接有滤盒（161），所述滤盒（161）与滤网（140）相配合。

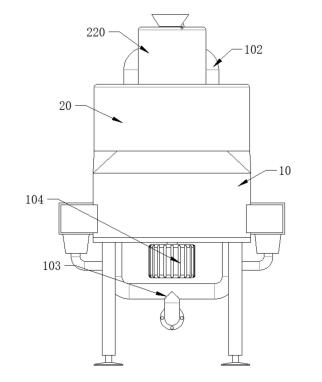

9.根据权利要求1所述的一种制药废水处理装置，其特征在于，所述混合罐（20）顶壁和分离罐（10）底壁分别设置有进水管（102）和排水管（103），所述分离罐（10）底壁还固定连接有驱动电机（104），所述驱动电机（104）输出端与驱动轴（110）固定相连，所述排水管（103）通过连接管与收集盒（160）相连通。
10.一种制药废水处理装置的处理工艺，其特征在于，具体包括以下步骤：S1：使用时，将进水管（102）污水源连接，并按照一定比例向稀释罐（220）内添加清水河药剂，并启动驱动电机（104），驱动电机（104）开始按照一定频率正反转，进而带动驱动轴（110）转动，进而带动与驱动轴（110）和固定相连的分液环（120）和输料管（130）转动，从而通过输料管（130）外壁的第二搅拌叶（131）对药剂和清水进行搅拌，使药剂与清水充分混合，经过混合的药剂由输料管（130）外壁开设的通孔（132）进入输料管（130），并输送至分液环（120）；S2：分液环（120）转动时带动分液管（121）随之做圆周运动，并在从动齿轮（124）和齿环（221）的作用下，分液管（121）在圆周运动的同时自身转动，混合罐（20）内部的污水进行搅拌，还带动喷管（122）在绕驱动轴（110）圆周运动的同时围绕分液管（121）转动，进而在对污水进行搅拌时向污水添加药剂，以保证污水能够与药剂充分混合，增加处理效果，与药剂混合均匀的污水有排水口（223）进入分离罐（10）并落在滤网（140）上；S3：污水与污水中的杂质或是在处理过程中产生的絮凝物被滤网（140）分离后，由排水管（103）排除，同时驱动轴（110）在转动时带动驱动块（111）转动，进而通过驱动杆（142）带动滤网（140）随着驱动的转动而上下波动，进而增加污水的通过率，进一步的增加了污水的处理速率，滚轮和弹性件的设置，增加了滤网（140）上下波动的流畅性；S4：驱动轴（110）在转动时，还通过限位杆（112）带动驱动齿轮（144）转动，进而通过驱动齿轮（144）和两组齿条（155）向配合，带动两组安装架（151）在滑动架（150）外壁反向滑动，进而通过安装架（151）底部的清理刷（152）对滤网（140）表面堆积的杂物进行清理，并推送至出料口（101）并滑落至分离盒内部的粉滤盒（161）内部，当齿条（155）运动到最大限度后，在齿牙（153）和第二弹性件（154）的作用下对齿条（155）进行限位，并伴随驱动电机（104）的正反转，两组清理刷（152）对滤网（140）进行往复清理，避免滤网（140）堵塞而影响处理速率，随时将滤盒（161）抽出对其内部的杂物进行清理，滑落至分离盒内部的污水由连接管进入排水管（103）排除，完成对污水的处理。
发明内容
本发明的目的在于：针对目前存在的无法做到连续性处理，药剂与污水混合不够均匀，进而影响处理效果，处理时，污水中的杂质会将滤网堵塞，并无法不停对滤网清理，影响污水的通过率，进而影响处理的效率，对分离出来的杂质进行清理时，需要停机，并将滤网取出，操作十分不便，影响处理效率的同时增了工作人员的劳动强度问题。
为了实现上述发明目的，本发明提供了以下技术方案：一种制药废水处理装置，包括分离罐和固定连接于分离罐顶壁的混合罐，所述分离罐两侧壁还开设有出料口，还包括：驱动轴，转动连接于分离罐内壁，且所述驱动轴的一端穿过分离罐向混合罐内壁延伸；混合组件，所述混合组件包括固定连接于驱动轴延伸端的分液环、固定连接于分液环顶部的输料管和转动连接于分液环侧壁的分液部件，所述输料管远离驱动轴的一端穿过混合罐并向外部延伸；过滤组件，通过连接杆滑动连接于分离罐内壁；分离部件，固定连接于过滤组件顶部，所述分离部件与过滤组件相配合；收集部件，固定连接于分离罐侧壁，且所述收集部件与出料口相对应。
作为本申请优选的技术方案，所述混合罐内壁开设有安装槽，所述混合罐顶壁固定连接有稀释罐，所述稀释罐与输料管延伸端相配合，所述安装槽内部固定连接有齿环，所述齿环与分液部件相配合，所述混合罐内壁还转动连接有与安装槽相配合的盖板，所述混合罐底部设置有关于驱动轴对称分布的排水口。
作为本申请优选的技术方案，所述分液部件沿分液环外壁均匀设置有2-5组，所述分液部件包括转动连接于分液环侧壁的分液管，所述分液管外壁固定连接有均匀分布的喷管，所述喷管外壁固定连接有均匀分布的第一搅拌叶，所述分液管远离分液环的一端穿过盖板固定连接有与齿环啮合相连的从动齿轮，所述分液管、喷管、分液环和输料管相连通。
作为本申请优选的技术方案，所述驱动轴外壁固定连接有与过滤部件相配合的驱动块和限位杆，所述输料管延伸端外壁固定连接于均匀分布的第二搅拌叶，所述第二搅拌叶与稀释罐相配合，所述输料管延伸端外壁还开设有均匀分布的通孔。
作为本申请优选的技术方案，所述过滤组件包括通过连接杆滑动连接于分离罐内壁的滤网，所述滤网的两端均穿过出料口并与收集部件相配合，所述滤网与驱动轴转动相连，所述滤网底壁固定连接有2-6组与驱动块相配合的驱动杆，所述驱动杆底部设置有滚轮，所述滤网顶壁还固定连接有套筒，所述套筒与驱动轴相套接，所述套筒顶部还转动连接有驱动齿轮，且所述驱动齿轮通过限位杆与驱动轴相限位，所述滤网顶壁还固定连接有关于驱动齿轮对称分布的清理部件，所述连接杆外壁还套接有第一弹性件。
作为本申请优选的技术方案，所述清理部件包括固定连接于滤网顶壁的滑动架和滑动连接于滑动架外壁的安装架，所述安装架底壁固定连接有清理刷，所述安装架靠近驱动齿轮的一端固定连接有与驱动齿轮啮合相连的齿条。
作为本申请优选的技术方案，所述齿条的两端还滑动连接有齿牙，且所述齿牙滑动端套接有第二弹性件。
作为本申请优选的技术方案，所述收集部件包括收集盒，所述收集盒固定连接于分离罐侧壁，并与出料口相配合，所述收集盒内部滑动连接有滤盒，所述滤盒与滤网相配合。
作为本申请优选的技术方案，所述混合罐顶壁和分离罐底壁分别设置有进水管和排水管，所述分离罐底壁还固定连接有驱动电机，所述驱动电机输出端与驱动轴固定相连，所述排水管通过连接管与收集盒相连通。
本发明还公开了一种制药废水处理装置的处理工艺，具体包括以下步骤：S1：使用时，将进水管污水源连接，并按照一定比例向稀释罐内添加清水河药剂，并启动驱动电机，驱动电机开始按照一定频率正反转，进而带动驱动轴转动，进而带动与驱动轴和固定相连的分液环和输料管转动，从而通过输料管外壁的第二搅拌叶对药剂和清水进行搅拌，使药剂与清水充分混合，经过混合的药剂由输料管外壁开设的通孔进入输料管，并输送至分液环；S2：分液环转动时带动分液管随之做圆周运动，并在从动齿轮和齿环的作用下，分液管在圆周运动的同时自身转动，混合罐内部的污水进行搅拌，还带动喷管在绕驱动轴圆周运动的同时围绕分液管转动，进而在对污水进行搅拌时向污水添加药剂，以保证污水能够与药剂充分混合，增加处理效果，与药剂混合均匀的污水有排水口进入分离罐并落在滤网上；S3：污水与污水中的杂质或是在处理过程中产生的絮凝物被滤网分离后，由排水管排除，同时驱动轴在转动时带动驱动块转动，进而通过驱动杆带动滤网随着驱动的转动而上下波动，进而增加污水的通过率，进一步的增加了污水的处理速率，滚轮和弹性件的设置，增加了滤网上下波动的流畅性；S4：驱动轴在转动时，还通过限位杆带动驱动齿轮转动，进而通过驱动齿轮和两组齿条向配合，带动两组安装架在滑动架外壁反向滑动，进而通过安装架底部的清理刷对滤网表面堆积的杂物进行清理，并推送至出料口并滑落至分离盒内部的粉滤盒内部，当齿条运动到最大限度后，在齿牙和第二弹性件的作用下对齿条进行限位，并伴随驱动电机的正反转，两组清理刷对滤网进行往复清理，避免滤网堵塞而影响处理速率，随时将滤盒抽出对其内部的杂物进行清理，滑落至分离盒内部的污水由连接管进入排水管排除，完成对污水的处理。
在本申请的方案中：
1.通过设置的混合组件，通过驱动杆与分液管相联动，在齿环和从动齿轮的作用下，对污水进行搅拌的同时向污水中喷洒药剂，使药剂与清水充分混合，增加了混合的均匀性，进而增加了污水处理的效果，解决了现有技术中无法做到连续性处理，药剂与污水混合不够均匀，进而影响处理效果的问题；
2.通过设置的分离部件，在对污水与其中杂质进行分离时，在驱动轴的带动下，滤网上下往复波动，增加污水的通过率，进一步的增加了污水的处理速率，滚轮和弹性件的设置，增加了滤网上下波动的流畅性，解决了现有技术处理时，污水中的杂质会将滤网堵塞，并无法不停对滤网清理，影响污水的通过率，进而影响处理的效率的问题；
3.通过设置的收集部件与清理部件相配合，滤网在上下波动的同时，驱动轴还通过驱动齿轮带动两组安装架携带清理刷对滤网顶部进行清理，并将杂质由出料口排出至分离盒内部的滤盒中，避免滤网堵塞而影响处理速率，随时将滤盒抽出对其内部的杂物进行清理，无需停机清理，缩短了处理周期，提升了处理的效率，解决了现有技术中对分离出来的杂质进行清理时，需要停机，并将滤网取出，操作十分不便，影响处理效率的同时增了工作人员的劳动强度的问题。
（发明人：陈铁军;陈家圆;缪园;吴勇强;钱锦秀）
