公布日：2022.12.09
申请日：2022.09.23
分类号：C02F9/14(2006.01)I;C02F103/20(2006.01)N
摘要
本发明提供了一种养猪厂污水循环处理方法，包括以下步骤，S1：将养猪厂污水与好氧菌加入处理装置中；S2：启动处理装置，启动3‑10分钟后，关闭处理装置，打开第一水泵，将处理装置中的污水吸入挤压装置中，之后启动挤压装置；S3：挤压装置单次运行完毕后，启动第二水泵，将挤压装置挤压完成后的污水再次吸入处理装置中；S4：重复S2‑S3的步骤3‑5次后，静置30‑60分钟，打开处理装置上的出水阀门和挤压装置上的出泥阀门，收集处理装置内处理后的污水，收集挤压装置内挤压后的污泥。通过设置处理装置，可以有效的对养猪厂污水进行有效过滤和吸附，而设置挤压装置，可以对处理装置中处理产生的污泥进行挤压排水，再通过多次循环，可以有效提高过滤精度。
权利要求书

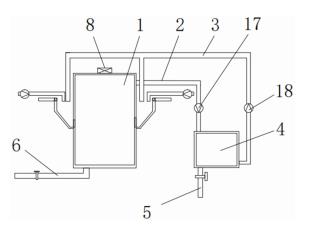

1.一种养猪厂污水循环处理方法，其特征在于，包括以下步骤，S1：将养猪厂污水与好氧菌加入处理装置中；S2：启动处理装置，启动3-10分钟后，关闭处理装置，打开第一水泵(17)，将处理装置中的污水吸入挤压装置中，之后启动挤压装置；S3：挤压装置单次运行完毕后，启动第二水泵(18)，将挤压装置挤压完成后的污水再次吸入处理装置中；S4：重复S2-S3的步骤3-5次后，静置30-60分钟，打开处理装置上的出水阀门和挤压装置上的出泥阀门，收集处理装置内处理后的污水，收集挤压装置内挤压后的污泥。
2.根据权利要求1所述的一种养猪厂污水循环处理方法，其特征在于，所述处理装置包括：处理箱(1)，处理箱(1)左右两侧壁上设有进水口(10)，所述处理箱(1)上侧壁上固定设有第一电机(8)，所述第一电机(8)下侧输出端固定连接第一螺纹杆(9)，所述第一螺纹杆(9)上螺纹连接有过滤板(16)，所述过滤板(16)周侧与处理箱(1)内壁滑动连接，所述处理箱(1)内还固定设有吸附板(15)，吸附板(15)周侧与处理箱(1)内壁固定连接，吸附板(15)位于过滤板(16)下方，且在吸附板(15)的中央位置设有安装槽，安装槽内固定设有安装箱(14)，且安装箱(14)下端固定设置在处理箱(1)下侧内壁上。
3.根据权利要求2所述的一种养猪厂污水循环处理方法，其特征在于，第一螺纹杆(9)下端固定连接转动杆(28)，所述转动杆(28)下端固定连接缓冲机构；所述安装箱(14)内设有电动伸缩杆(13)，所述电动伸缩杆(13)的上侧输出端上固定连接第一连杆(25)，所述第一连杆(25)向上延伸出安装箱(14)，且所述第一连杆(25)与安装箱(14)延伸位置密封滑动连接，且所述第一连杆(25)上端固定连接移动板(26)。
4.根据权利要求3所述的一种养猪厂污水循环处理方法，其特征在于，所述转动杆(28)上左右对称铰接有若干混合杆(11)，所述混合杆(11)上开设有通槽(22)，且通槽(22)沿转动杆(28)左右对称设置，所述通槽(22)内滑动设有滑块(21)，所述滑块(21)后端固定连接连杆(20)，所述连杆(20)沿转动杆(28)左右对称设置。
5.根据权利要求4所述的一种养猪厂污水循环处理方法，其特征在于，缓冲机构包括：转动板(24)，所述转动板(24)下端与移动板(26)转动连接，所述转动板(24)上端固定设有两个左右分设的缓冲弹簧(23)，所述缓冲弹簧(23)上端固定连接缓冲板(19)，所述缓冲板(19)上端固定连接转动杆(28)，所述连杆(20)下端固定连接异形杆(27)，所述异形杆(27)向下穿过缓冲板(19)与转动板(24)固定连接，且异形杆(27)与缓冲板(19)穿过位置滑动连接，所述异形杆(27)位于缓冲弹簧(23)两侧；所述处理箱(1)下端贯通连接出水管(6)，所述出水管(6)上设有出水阀门。
6.根据权利要求2所述的一种养猪厂污水循环处理方法，其特征在于，所述挤压装置包括：挤压箱(4)，所述挤压箱(4)右侧外壁上固定设有第二电机(32)，所述第二电机(32)的左侧输出端上固定连接第二螺纹杆(35)，所述第二螺纹杆(35)向左延伸进挤压箱(4)内，且第二螺纹杆(35)与挤压箱(4)延伸位置转动连接，所述第二螺纹杆(35)左端与挤压箱(4)左侧内壁转动连接，所述第二螺纹杆(35)上螺纹连接有挤压板(36)，所述有挤压板(36)上设有若干通孔，且所述挤压板(36)下端与挤压箱(4)下侧内壁滑动连接，所述挤压板(36)上端固定连接移动块(37)，所述移动块(37)上端与挤压箱(4)上侧内壁滑动连接。
7.根据权利要求6的一种养猪厂污水循环处理方法，其特征在于，移动块(37)右端固定连接固定板(40)，固定板(40)上端与挤压箱(4)上侧内壁滑动连接，且固定板(40)前侧固定连接敲击箱(7)，敲击箱(7)内设有第一复位弹簧(39)，第一复位弹簧(39)右端与敲击箱(7)右侧内壁固定连接，第一复位弹簧(39)左端固定连接第一齿条(42)，第一齿条(42)后侧与敲击箱(7)后侧壁滑动连接，第一齿条(42)向左延伸出敲击箱(7)，且第一齿条(42)与敲击箱(7)延伸位置密封滑动连接，第一齿条(42)左侧还固定设有第一敲击圆头(43)，敲击箱(7)内还设有转动轴(38)，转动轴(38)下端与敲击箱(7)下侧壁转动连接，且转动轴(38)上还固定设有不完全齿轮(41)，不完全齿轮(41)与第一齿条(42)间歇啮合。
8.根据权利要求7所述的一种养猪厂污水循环处理方法，其特征在于，所述转动轴(38)向上延伸出敲击箱(7)，转动轴(38)与敲击箱(7)延伸位置密封转动连接，且转动轴(38)上端固定设有齿轮(29)，所述挤压箱(4)上侧内壁上设有椭圆凹槽(12)，所述齿轮(29)延伸进椭圆凹槽(12)内，且齿轮(29)与椭圆凹槽(12)的后侧壁抵接，所述椭圆凹槽(12)的后侧壁上设有第二齿条，且齿轮(29)与第二齿条啮合连接。
9.根据权利要求8的一种养猪厂污水循环处理方法，其特征在于，第一齿条(42)上固定设有固定杆(44)，固定杆(44)右侧固定连接第一梯形块(45)；敲击箱(7)内还固定设有击打箱(49)，击打箱(49)下侧内壁上固定设有两个左右对称的第二复位弹簧(50)，第二复位弹簧(50)上端固定连接滑动板(48)，击打箱(49)左侧壁上设有通槽，滑动板(48)从通槽处延伸出击打箱(49)，且滑动板(48)左端固定连接第二梯形块(46)，第二梯形块(46)可与第一梯形块(45)相配合，滑动板(48)上端固定连接击打杆(47)，击打杆(47)向上延伸出击打箱(49)和敲击箱(7)，且击打杆(47)与击打箱(49)和敲击箱(7)延伸位置密封滑动连接，击打杆(47)上端延伸进椭圆凹槽(12)内，且击打杆(47)上端固定连接第二敲击圆头。
10.根据权利要求9的一种养猪厂污水循环处理方法，其特征在于，敲击箱(7)内还固定设有清泥板(31)，清泥板(31)周侧与敲击箱(7)内壁固定连接，清泥板(31)左侧面固定设有若干清泥杆(34)，且清泥杆(34)与通孔相适配，清泥板(31)上开还设有放置槽(30)和过水槽(33)，放置槽(30)的高度与敲击箱(7)的高度相适配，敲击箱(7)下端贯通连接出泥管(5)，出泥管(5)上设有出泥阀门，敲击箱(7)上端贯通连接第一管道(2)，第一管道(2)的另一端贯通连接处理箱(1)右侧壁，且第一管道(2)上设有第一水泵(17)，敲击箱(7)右端贯通连接第二管道(3)，第二管道(3)设有两个出水端，两个出水端指向两个进水口(10)，且第二管道(3)上设有第二水泵(18)。
发明内容
本发明提供一种养猪厂污水循环处理方法，以解决上述背景技术中提出的问题的至少一种。
为解决上述技术问题，本发明公开了一种养猪厂污水循环处理方法包括以下步骤，S1：将养猪厂污水与好氧菌加入处理装置中；S2：启动处理装置，启动3-10分钟后，关闭处理装置，打开第一水泵，将处理装置中的污水吸入挤压装置中，之后启动挤压装置；S3：挤压装置单次运行完毕后，启动第二水泵，将挤压装置挤压完成后的污水再次吸入处理装置中；S4：重复S2-S3的步骤3-5次后，静置30-60分钟，打开处理装置上的出水阀门和挤压装置上的出泥阀门，收集处理装置内处理后的污水，收集挤压装置内挤压后的污泥。
优选的，所述处理装置包括，处理箱，处理箱左右两侧壁上设有进水口，所述处理箱上侧壁上固定设有第一电机，所述第一电机下侧输出端固定连接第一螺纹杆，所述第一螺纹杆上螺纹连接有过滤板，所述过滤板周侧与处理箱内壁滑动连接，所述处理箱内还固定设有吸附板，吸附板周侧与处理箱内壁固定连接，吸附板位于过滤板下方，且在吸附板的中央位置设有安装槽，安装槽内固定设有安装箱，且安装箱下端固定设置在处理箱下侧内壁上。
优选的，第一螺纹杆下端固定连接转动杆，所述转动杆下端固定连接缓冲机构；所述安装箱内设有电动伸缩杆，所述电动伸缩杆的上侧输出端上固定连接第一连杆，所述第一连杆向上延伸出安装箱，且所述第一连杆与安装箱延伸位置密封滑动连接，且所述第一连杆上端固定连接移动板。
优选的，所述转动杆上左右对称铰接有若干混合杆，所述混合杆上开设有通槽，且通槽沿转动杆左右对称设置，所述通槽内滑动设有滑块，所述滑块后端固定连接连杆，所述连杆沿转动杆左右对称设置。
优选的，缓冲机构包括，转动板，所述转动板下端与移动板转动连接，所述转动板上端固定设有两个左右分设的缓冲弹簧，所述缓冲弹簧上端固定连接缓冲板，所述缓冲板上端固定连接转动杆，所述连杆下端固定连接异形杆，所述异形杆向下穿过缓冲板与转动板固定连接，且异形杆与缓冲板穿过位置滑动连接，所述异形杆位于缓冲弹簧两侧；所述处理箱下端贯通连接出水管，所述出水管上设有出水阀门。
优选的，所述挤压装置包括，挤压箱，所述挤压箱右侧外壁上固定设有第二电机，所述第二电机的左侧输出端上固定连接第二螺纹杆，所述第二螺纹杆向左延伸进挤压箱内，且第二螺纹杆与挤压箱延伸位置转动连接，所述第二螺纹杆左端与挤压箱左侧内壁转动连接，所述第二螺纹杆上螺纹连接有挤压板，所述有挤压板上设有若干通孔，且所述挤压板下端与挤压箱下侧内壁滑动连接，所述挤压板上端固定连接移动块，所述移动块上端与挤压箱上侧内壁滑动连接。
优选的，移动块右端固定连接固定板，固定板上端与挤压箱上侧内壁滑动连接，且固定板前侧固定连接敲击箱，敲击箱内设有第一复位弹簧，第一复位弹簧右端与敲击箱右侧内壁固定连接，第一复位弹簧左端固定连接第一齿条，第一齿条后侧与敲击箱后侧壁滑动连接，第一齿条向左延伸出敲击箱，且第一齿条与敲击箱延伸位置密封滑动连接，第一齿条左侧还固定设有第一敲击圆头，敲击箱内还设有转动轴，转动轴下端与敲击箱下侧壁转动连接，且转动轴上还固定设有不完全齿轮，不完全齿轮与第一齿条间歇啮合。
优选的，所述转动轴向上延伸出敲击箱，转动轴与敲击箱延伸位置密封转动连接，且转动轴上端固定设有齿轮，所述挤压箱上侧内壁上设有椭圆凹槽，所述齿轮延伸进椭圆凹槽内，且齿轮与椭圆凹槽的后侧壁抵接，所述椭圆凹槽的后侧壁上设有第二齿条，且齿轮与第二齿条啮合连接。
优选的，第一齿条上固定设有固定杆，固定杆右侧固定连接第一梯形块；敲击箱内还固定设有击打箱，击打箱下侧内壁上固定设有两个左右对称的第二复位弹簧，第二复位弹簧上端固定连接滑动板，击打箱左侧壁上设有通槽，滑动板从通槽处延伸出击打箱，且滑动板左端固定连接第二梯形块，第二梯形块可与第一梯形块相配合，滑动板上端固定连接击打杆，击打杆向上延伸出击打箱和敲击箱，且击打杆与击打箱和敲击箱延伸位置密封滑动连接，击打杆上端延伸进椭圆凹槽内，且击打杆上端固定连接第二敲击圆头。
优选的，敲击箱内还固定设有清泥板，清泥板周侧与敲击箱内壁固定连接，清泥板左侧面固定设有若干清泥杆，且清泥杆与通孔相适配，清泥板上开还设有放置槽和过水槽，放置槽的高度与敲击箱的高度相适配，敲击箱下端贯通连接出泥管，出泥管上设有出泥阀门，敲击箱上端贯通连接第一管道，第一管道的另一端贯通连接处理箱右侧壁，且第一管道上设有第一水泵，敲击箱右端贯通连接第二管道，第二管道设有两个出水端，两个出水端指向两个进水口，且第二管道上设有第二水泵。
（发明人：吴彦宏;邱海根;林刚;王书杰;曾佛英）
