公布日：2022.11.01
申请日：2022.06.14
分类号：C02F9/04(2006.01)I;C02F11/12(2019.01)I;B01J2/20(2006.01)I;B01D35/26(2006.01)I;C02F101/16(2006.01)N;C02F103/20(2006.01)N
摘要
本发明涉及环保相关的污水处理技术领域，具体涉及用于处理养殖废水的净化设备，包括并排设置的第一处理池、第二处理池、第三处理池和清水排放池，以及真空泵、第一进水罐、第一楔型筛、氨氮处理塔、真空引流罐和排放储存罐，真空泵通过负压管道连通于第一进水罐、真空引流罐、楔型筛，本设计采用真空负压的方式，将化学和物理的处理方式结合起来，集成到一个体积相对来说更小、更集成化、模块化、可快速安装装配的设备中来，该设备装配到污水池边即可投入使用，将99％的粪渣筛出物质进行压制颗粒，减小占地空间，便于储运，为后期作为燃料、基肥提供可行性。并且，设备结构简单，体积小，能快速移动，投入成本小。
权利要求书

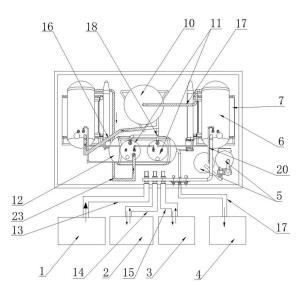

1.用于处理养殖废水的净化设备，包括并排设置的第一处理池、第二处理池、第三处理池和清水排放池，其特征在于：还包括真空泵、第一进水罐、第一楔型筛、氨氮处理塔、真空引流罐和排放储存罐，所述真空泵通过负压管道连通于第一进水罐、真空引流罐、第一楔型筛，在第一处理池与第一进水罐之间连通着通水管道Ⅰ，第二处理池与第一进水罐之间连通着通水管道Ⅱ，第三处理池与第一进水罐之间连通着通水管道Ⅲ，通水管道Ⅰ、通水管道Ⅱ、通水管道Ⅲ之间通过三通管和电磁阀相互连通。在排放储存罐与清水排放池之间连通着清水排放管道，在第一进水罐上设有通往第一楔型筛的第一出水通口，在第一楔型筛与氨氮处理塔之间连通着第一出水管，在氨氮处理塔与真空引流罐之间连通着第二出水管，在真空引流罐与排放储存罐之间连通着第三出水管。
2.根据权利要求1所述的用于处理养殖废水的净化设备，其特征在于：还包括第二进水罐和第二楔型筛，在第二进水罐上设有通往第二楔型筛的第一出水通口，从氨氮处理塔中出来的第二出水管上通过三通阀分流出通水管道Ⅳ，通水管道Ⅳ的另一端连通着第二进水罐的进水口，在第二楔型筛的出水口上设有连通于真空引流罐的第四出水管。
3.根据权利要求2所述的用于处理养殖废水的净化设备，其特征在于：所述第一进水罐与第一楔型筛呈上下叠放的方式，通过支撑架组合成真空过滤筛结构，同样的所述第二进水罐与第二楔型筛呈上下叠放的方式，通过支撑架组合成真空过滤筛结构，两个真空过滤筛结构相同，两个真空过滤筛结构在布置在两边位置，氨氮处理塔、真空引流罐和排放储存罐布置在两个真空过滤筛结构的中间位置。
4.根据权利要求3所述的用于处理养殖废水的净化设备，其特征在于：第一进水罐和第二进水罐的内部设有常压室和负压室，其中负压室通过负压管道连通于真空泵，负压室与常压室之间通过常负管道连通，在常负管道上设有电磁阀。
5.根据权利要求4所述的用于处理养殖废水的净化设备，其特征在于：所述第一出水通口设置在常压室上，第一出水通口正对着第一楔型筛或第二楔型筛，在第一楔型筛、第二楔型筛的内部中轴位置处设有负压筒，负压筒的表面设有若干进水孔，负压筒的其中一端与氨氮处理塔连通、负压筒的另一端与负压管道连通，第一楔型筛、第二楔型筛与负压筒的连接处通过轴承连接。
6.根据权利要求5所述的用于处理养殖废水的净化设备，其特征在于：在第一楔型筛和第二楔型筛的两端通过旋转轴转动安装在支撑架上，旋转轴的其中一端头安装着驱动电机，在支撑架上还设有刮片，刮片沿着第一楔型筛、第二楔型筛的长度方向布置，且刮片接触于第一楔型筛、第二楔型筛的表面。
7.根据权利要求6所述的用于处理养殖废水的净化设备，其特征在于：所述刮片远离第一楔型筛和第二楔型筛的对侧面设有挤压通道，挤压通道的输出挤压方向与刮片的长度方向一致。
8.根据权利要求1所述的用于处理养殖废水的净化设备，其特征在于：所述氨氮处理塔分为上处理塔和下处理塔，上处理塔和下处理塔重叠放置在塔架上，第一出水管连通于上处理塔，在上处理塔的底部中心位置处设有一级排水孔，一级排水孔处设有连通于下处理塔顶部，下处理塔的侧边底部连接着第二出水管。
9.根据权利要求8所述的用于处理养殖废水的净化设备，其特征在于：在上处理塔和下处理塔内设有分流板，上处理塔内的分流板以上处理塔的塔中心为圆心，越接近上处理塔内壁的分流板，其高度逐渐增高，下处理塔内的分流板以下处理塔的塔中心为圆心，越接近下处理塔内壁的分流板，其高度逐渐降低。
10.根据权利要求1所述的用于处理养殖废水的净化设备，其特征在于：排放储存罐以倾斜的方式安装，所述真空引流罐设有两个，两个真空引流罐以一高一低的方式连通着安装在排放储存罐上方，其中负压管道以三通连接的方式分别连通着两个真空引流罐，第二出水管和第四出水管均以三通连接的方式分别连通着两个真空引流罐。
发明内容
为解决上述技术问题，本发明的目的在于提供用于处理养殖废水的净化设备，本设备利用物理与化学原理，用真空过滤的方式捞渣，以及过滤使用25UM不锈钢楔型筛，将99％的粪渣筛出物质进行压制颗粒，减小占地空间，便于储运，为后期作为燃料、基肥提供可行性。
为了实现上述目的，本发明的技术方案如下：
用于处理养殖废水的净化设备，包括并排设置的第一处理池、第二处理池、第三处理池和清水排放池，以及真空泵、第一进水罐、第一楔型筛、第二进水罐、第二楔型筛、氨氮处理塔、真空引流罐和排放储存罐，
所述真空泵通过负压管道连通于第一进水罐、第二进水罐和真空引流罐，
在第一处理池与第一进水罐之间连通着通水管道Ⅰ，第二处理池与第一进水罐之间连通着通水管道Ⅱ，第三处理池与第一进水罐之间连通着通水管道Ⅲ，通水管道Ⅰ、通水管道Ⅱ、通水管道Ⅲ之间通过三通管和电磁阀相互连通。
在排放储存罐与清水排放池之间连通着清水排放管道，
在第一进水罐上设有通往第一楔型筛的第一出水通口，在第一楔型筛与氨氮处理塔之间连通着第一出水管，在氨氮处理塔与真空引流罐之间连通着第二出水管，在真空引流罐与排放储存罐之间连通着第三出水管。
进一步限定，还包括第二进水罐和第二楔型筛，在第二进水罐上设有通往第二楔型筛的第一出水通口，从氨氮处理塔中出来的第二出水管上通过三通阀分流出通水管道Ⅳ，通水管道Ⅳ的另一端连通着第二进水罐的进水口，在第二楔型筛的出水口上设有连通于真空引流罐的第四出水管。
进一步限定，所述第一进水罐与第一楔型筛呈上下叠放的方式，通过支撑架组合成真空过滤筛结构，同样的所述第二进水罐与第二楔型筛呈上下叠放的方式，通过支撑架组合成真空过滤筛结构，两个真空过滤筛结构相同，两个真空过滤筛结构在布置在两边位置，氨氮处理塔、真空引流罐和排放储存罐布置在两个真空过滤筛结构的中间位置。
进一步限定，第一进水罐和第二进水罐的内部设有常压室和负压室，其中负压室通过负压管道连通于真空泵，负压室与常压室之间通过常负管道连通，在常负管道上设有电磁阀。
进一步限定，所述第一出水通口设置在常压室上，第一出水通口正对着第一楔型筛或第二楔型筛，在第一楔型筛、第二楔型筛的内部中轴位置处设有负压筒，负压筒的表面设有若干进水孔，负压筒的其中一端与氨氮处理塔连通、负压筒的另一端与负压管道连通，第一楔型筛、第二楔型筛与负压筒的连接处通过轴承连接。
进一步限定，在第一楔型筛和第二楔型筛的两端通过旋转轴转动安装在支撑架上，旋转轴的其中一端头安装着驱动电机，在支撑架上还设有刮片，刮片沿着第一楔型筛、第二楔型筛的长度方向布置，且刮片接触于第一楔型筛、第二楔型筛的表面。
进一步限定，所述刮片远离第一楔型筛和第二楔型筛的对侧面设有挤压通道，挤压通道的输出挤压方向与刮片的长度方向一致。
进一步限定，所述氨氮处理塔分为上处理塔和下处理塔，上处理塔和下处理塔重叠放置在塔架上，第一出水管连通于上处理塔，在上处理塔的底部中心位置处设有一级排水孔，一级排水孔处设有连通于下处理塔顶部，下处理塔的侧边底部连接着第二出水管。
进一步限定，在上处理塔和下处理塔内设有分流板，上处理塔内的分流板以上处理塔的塔中心为圆心，越接近上处理塔内壁的分流板，其高度逐渐增高。下处理塔内的分流板以下处理塔的塔中心为圆心，越接近下处理塔内壁的分流板，其高度逐渐降低。
进一步限定，排放储存罐以倾斜的方式安装，所述真空引流罐设有两个，两个真空引流罐以一高一低的方式连通着安装在排放储存罐上方，其中负压管道以三通连接的方式分别连通着两个真空引流罐，第二出水管和第四出水管均以三通连接的方式分别连通着两个真空引流罐。
本发明与现有技术相比的有益效果是：本设计采用真空负压的方式，将化学和物理的处理方式结合起来，集成到一个体积相对来说更小、更集成化、模块化、可快速安装装配的设备中来，该设备装配到污水池边即可投入使用，将99％的粪渣筛出物质进行压制颗粒，减小占地空间，便于储运，为后期作为燃料、基肥提供可行性。并且，设备结构简单，体积小，能快速移动，投入成本小，对于整个污水处理行业现状的设备来说，是一种创新性设计，对环保事业非常有助益。
还能够在不打碎、不撕裂污水中固体物的情况下，最高效率的、最快速度的分离出颗粒物。
本设计楔型筛与进水罐的组合，通过物理过滤的手段对养殖污水进行初次过滤处理，过滤出污水中的固体物，楔型筛与进水罐设有两组，两组均联通在多个污水池中，不断循环着过滤各个污水池中的固体，经过多次循环能分理处固体物，方便后续的化学药物净化处理。
采用上下两级结构的氨氮处理塔，通过层层分流形成动态水，消除水的张力，在真空负压作用下，让废水中的氨氮游离出来，达到分离氨氮的目的。
两组真空引流罐交替进行，结合真空泵，交替着抽真空，使得楔型筛、进水罐、氨氮处理塔内始终保持着真空负压状态，让污水经过多次过滤和处理，完成固体和氨氮物的分离，使得污水达到排放标准，再通过排放储存罐排放至最后一个清水排放池中。
本设备的整机装配好后，具有体积小的特点，整体大约长5米、宽2米、高2米。具有投资小的特点，基本在30万内就能完成本设备的制作。具有一站式结构的优点，在污水处理时，无需其他配套设施，粪污进，清液出，分理出的颗粒物质直接出来可用作粪渣、堆肥和燃料。具有高回报的特点，产出的粪渣可作为地暖炉燃料、农家肥、园林基肥销售，增加收入。具有高科技、智能化特点，无人值守，智能化运行，减少人工投入成本。还具有高效率的特点，经过实验，本设备每小时能处理10T养殖废水。能够低成本处理养殖废水，比如养殖猪的猪粪水处理，一头猪的猪粪大约只需要15元的处理费用。本设备还具有低维护成本的优点，液体传输全采用真空模式，设备磨损度小。
（发明人：龚辉武）
