公布日：2022.09.30
申请日：2021.03.25
分类号：C02F9/02(2006.01)I
摘要

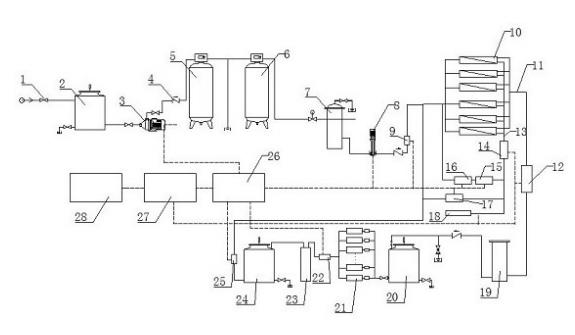

本发明公开了一种高效回收废水的净水系统，其特征在于，包括进水电磁阀、低压泵、原水箱、石英砂过滤器、活性炭过滤器、PP棉过滤器、高压泵、电磁阀、膜过滤系统、回收系统、净水箱、后置活性炭过滤器、控制系统、数据处理系统。所述回收系统包括有浓水水质在线监测器、第一浓水进水电磁阀、浓水增压泵、第二浓水进水电磁阀、浓水比、废水回收管道、废水回收泵、粗过滤器、废水回收桶和废水增压泵。所述浓水水质监测器可以实时监测水质情况并将监测数据传输至数据处理系统，数据处理系统将测量值取平均值与预设值a和预设值b进行对比，根据数值情况，净水系统会自动对过滤后产生的浓水进行合理的处理，提高了水的使用效率，减少水的浪费。
权利要求书
1.一种高效回收废水的净水系统，其特征在于，包括进水电磁阀、低压泵、原水箱、石英砂过滤器、活性炭过滤器、PP棉过滤器、高压泵、电磁阀、膜过滤系统、回收系统、净水箱、后置活性炭过滤器、控制系统、数据处理系统；所述回收系统包括有浓水水质在线监测器、第一浓水进水电磁阀、浓水增压泵、第二浓水进水电磁阀、浓水比、废水回收管道、废水回收泵、粗过滤器、废水回收桶和废水增压泵；所述膜过滤系统包括有净水进水口、膜过滤器、净水出口、浓水出口、净水水质在线监测器；所述进水电磁阀与原水箱连接，所述原水箱与石英砂过滤器之间设置有低压泵，所述石英砂过滤器与活性炭过滤器和PP棉过滤器顺次连接，所述PP棉过滤器与膜过滤系统之间设置有增压泵和电磁阀，所述膜过滤系统的与后置活性炭过滤器之间设置有净水水质在线监测系统，所述后置活性炭过滤器与净水箱连接，净水箱与用户端连接。
2.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述膜过滤器又多个反渗透膜或纳滤膜过滤器串联或并联组成。
3.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述浓水水质在线监测器一端与膜过滤系统的浓水出口连接，一端分别于第一浓水进水电磁阀、第二浓水进水电磁阀和浓水比连接，所述第一浓水进水电磁阀与浓水增压泵连接，所述浓水增压泵与膜过滤系统的净水进水口连接。
4.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述废水回收管道与用户端连接，之间设置有废水回收泵，废水回收泵和废水增压泵之间设置有粗过滤器和废水回收桶，所述废水增压泵与膜过滤系统进水口连接。
5.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述净水水质在线监测器包括有TDS测试探针和COD测试探针以及样品槽，所述浓水水质在线监测器包括有有TDS测试探针和COD测试探针以及样品槽。
6.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述浓水水质在线监测器检测值设置预设最小值a和预设最大值b。
7.根据权利要求1所述的一种高效回收废水的净水系统，其特征在于，所述数据处理系统与浓水水质在线监测系统和净水水质在线监测系统信号连接，所述数据处理系统与控制系统和可移动终端信号连接，所述控制系统与进水电磁阀、低压泵、高压泵、电磁阀、第一浓水进水电磁阀、浓水增压泵、第二浓水进水电磁阀、废水回收泵、废水增压泵信号连接。
发明内容
为了克服上述实际问题，本发明提出一种高效回收废水的净水系统，可以对净水器产生浓水以及人们使用的可再用废水进行回收再利用。
为了实现上述目的，本发明提供了如下方案：一种高效回收废水的净水系统，其特征在于，包括进水电磁阀、原水箱、石英砂过滤器、活性炭过滤器、PP棉过滤器、膜过滤系统、回收系统、净水箱、后置活性炭过滤器、控制系统、数据处理系统；回收系统包括有浓水水质在线监测器、第一浓水进水电磁阀、浓水增压泵、第二浓水进水电磁阀、浓水比、废水回收管道、废水回收泵、粗过滤器、废水回收桶和废水增压泵；所述膜过滤系统包括有净水进水口、膜过滤器、净水出口、浓水出口、净水水质在线监测器；所述进水电磁阀与原水箱连接，所述原水箱与石英砂过滤器之间设置有低压泵，所述石英砂过滤器与活性炭过滤器和PP棉过滤器顺次连接，所述PP棉过滤器与膜过滤系统之间设置有增压泵和电磁阀，所述膜过滤系统的与后置活性炭过滤器之间设置有净水水质在线监测系统，所述后置活性炭过滤器与净水箱连接，净水箱与用户端连接。
优选的，所述膜过滤器又多个反渗透膜或纳滤膜过滤器串联或并联组成。
优选的，所述浓水水质在线监测器一端与膜过滤系统的浓水出口连接，一端分别于第一浓水进水电磁阀、第二浓水进水电磁阀和浓水比连接，所述第一浓水进水电磁阀与浓水增压泵连接，所述浓水增压泵与膜过滤系统的净水进水口连接。
优选的，所述废水回收管道与用户端连接，之间设置有废水回收泵，废水回收泵和废水增压泵之间设置有粗过滤器和废水回收桶，所述废水增压泵与膜过滤系统进水口连接。
优选的，所述净水水质在线监测器包括有TDS测试探针和COD测试探针以及样品槽，所述浓水水质在线监测器包括有TDS测试探针和COD测试探针以及样品槽。
优选的，所述浓水水质在线监测器检测值设置预设最小值a和预设最大值b。
优选的，所述数据处理系统与浓水水质在线监测系统和净水水质在线监测系统信号连接，所述数据处理系统与控制系统和可移动终端信号连接，所述控制系统与进水电磁阀、低压泵、高压泵、电磁阀、第一浓水进水电磁阀、浓水增压泵、第二浓水进水电磁阀、废水回收泵、废水增压泵信号连接。
本发明具有以下有益效果：本发明通过设置回收系统增加对废水的再利用，提高水的利用率，所述当所述浓水水质在线监测器检测的TDS和COD数值传输至数据处理系统，数据处理系统将测量值取平均值与预设值a和预设值b进行对比，当平均值小于预设值a时，则膜有堵塞情况，第一浓水进水电磁阀和浓水增压泵打开，利用水的压力冲洗膜过滤器，起到清洁作用，增加膜过滤器的使用寿命；当检测的平均数值大于预设值a小于预设值b时，膜正常使用，此时第二浓水进水电磁阀打开，将浓水通过膜过滤器再过滤继续使用；当检测的平均值大于预设值b时，浓水将从浓水比排出。与此同时，设置废水回收管道与用户端连接，通过回收可再次使用的废水，再过滤之后重新使用，大大提高了水的回收效率与使用率，并且全程可通过设备自动实现减少人工成本。
（发明人：李佳佳;董平）
