公布日：2022.09.27
申请日：2022.08.29
分类号：B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D24/46(2006.01)I
摘要
本发明属于水处理设备技术领域，具体的说是一种污水处理设备用处理罐，包括罐体，所述罐体内部安装有多级过滤机构，所述多级过滤机构包括进水管，多级过滤器，还包括反冲洗组件，所述反冲洗组件延伸至多级过滤器内部，所述反冲洗组件用于多级过滤器进行反冲洗；隔断冲洗组件，所述隔断冲洗组件安装于多级过滤机构内部，所述隔断冲洗组件与冲洗管导通连接，所述隔断冲洗组件用于对反冲洗水进行导向、增压，所述隔断冲洗组件与过滤构件相配合，对部分过滤构件进行隔断，进而致使反冲洗作业与过滤作业的相互影响程度较小，进而使反冲洗作业与过滤作业可以同时进行。
权利要求书
1.一种污水处理设备用处理罐，包括罐体，所述罐体内部安装有多级过滤机构，所述多级过滤机构包括进水管，所述进水管固定连接在罐体上，所述进水管外接污水泵送装置，所述罐体远离进水管一侧安装有出水管；多级过滤器，所述多级过滤器通过支架固定安装在罐体内部，所述多级过滤器与进水管导通连接，所述多级过滤器为多个过滤器依次通过管道串联而成，所述多级过滤器远离进水管一端开口设计，所述多级过滤器内部安装有多个过滤构件；其特征在于：还包括反冲洗组件，所述反冲洗组件延伸至多级过滤器内部，所述反冲洗组件由反冲泵、冲洗管组成，所述反冲泵固定安装在罐体外端，所述反冲泵用于抽取罐体内过滤水，并向冲洗管中输送；所述冲洗管延伸至多级过滤机构内部，所述冲洗管用于对多级过滤机构进行反冲洗；隔断冲洗组件，所述隔断冲洗组件安装于多级过滤机构内部，所述隔断冲洗组件与冲洗管导通连接，所述隔断冲洗组件用于对反冲洗水进行导向、增压，所述隔断冲洗组件与过滤构件相配合，对部分过滤构件进行隔断；所述隔断冲洗组件包括连接管，所述连接管通过支架固定安装在多级过滤机构内部，所述连接管与冲洗管导通连接；驱动盒，所述驱动盒固定安装在连接管上，所述驱动盒内部转动连接有转动轴，所述转动轴上固定安装有涡轮扇，所述连接管于驱动盒内开口与涡轮扇边缘相切；导向管，所述转动轴延伸至多级过滤机构中的过滤构件两侧，所述转动轴位于过滤构件两侧均通过弹簧弹性安装有导向管，所述导向管相互靠近一侧均开口设置，所述驱动盒内腔与导向管内腔通过导管导通设计；排污管，所述排污管固定连接在远离驱动盒一侧的导向管上，多个所述排污管汇总后延伸至外界；所述导向管相互靠近一侧均固定连接有永磁片，且位于过滤构件两侧的永磁片异性相吸，所述导向管与转动轴滑动连接；靠近所述驱动盒一侧的导向管随着与过滤构件的距离缩短，其开口面积逐渐减小，远离所述驱动盒一侧的导向管随着与过滤构件的距离缩短，其开口面积逐渐增大；靠近所述驱动盒一侧的导向管开口处固定安装有孔板，所述孔板为表面间隔开孔的板状结构体，多个所述孔板上开孔均错位设置，且对应同一个过滤构件的孔板相互匹配；所述孔板靠近过滤构件一侧开孔面积大于孔板远离过滤构件一侧开孔面积。
2.根据权利要求1所述的一种污水处理设备用处理罐，其特征在于：远离所述驱动盒一侧的导向管上固定连接有刮板，所述刮板位于导向管内腔远离转动方向一侧。
3.根据权利要求2所述的一种污水处理设备用处理罐，其特征在于：远离所述驱动盒一侧的导向管靠近转动方向一侧转动连接有滚动轮，所述滚动轮表面均匀开设有隔槽。
4.根据权利要求3所述的一种污水处理设备用处理罐，其特征在于：所述滚动轮与导向管之间通过单向轴承单向转动连接。
发明内容
为了弥补现有技术的不足，解决上述技术问题，本发明提出的一种污水处理设备用处理罐。
本发明解决其技术问题所采用的技术方案是：本申请在工作时，仅对位于两个导向管之间的部分过滤构件进行反冲洗，在反冲洗的过程中，能够通过减少冲击面积的方式，增强反冲洗的效果，同时由于反冲洗过程仅在两个导向管之间的位置进行，在导向管的拦截作用下，导向管内外两侧的空间导通效果较差，因此本申请设置的隔断冲洗组件可以在多级过滤器的过滤作业过程中进行反冲洗作业。

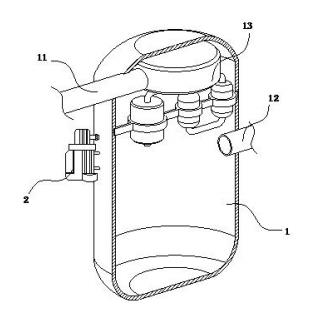

本发明所述的一种污水处理设备用处理罐，包括
罐体，所述罐体内部安装有多级过滤机构，所述多级过滤机构包括
进水管，所述进水管固定连接在罐体上，所述进水管外接污水泵送装置，所述罐体远离进水管一侧安装有出水管；
多级过滤器，所述多级过滤器通过支架固定安装在罐体内部，所述多级过滤器与进水管导通连接，所述多级过滤器为多个过滤器依次通过管道串联而成，所述多级过滤器远离进水管一端开口设计，所述多级过滤器内部安装有多个过滤构件；
还包括反冲洗组件，所述反冲洗组件延伸至多级过滤器内部，所述反冲洗组件由反冲泵、冲洗管组成，所述反冲泵固定安装在罐体外端，所述反冲泵用于抽取罐体内过滤水，并向冲洗管中输送；
所述冲洗管延伸至多级过滤机构内部，所述冲洗管用于对多级过滤机构进行反冲洗；
隔断冲洗组件，所述隔断冲洗组件安装于多级过滤机构内部，所述隔断冲洗组件与冲洗管导通连接，所述隔断冲洗组件用于对反冲洗水进行导向、增压，所述隔断冲洗组件与过滤构件相配合，对部分过滤构件进行隔断。
优选的，所述隔断冲洗组件包括
连接管，所述连接管通过支架固定安装在多级过滤机构内部，所述连接管与冲洗管导通连接；
驱动盒，所述驱动盒固定安装在连接管上，所述驱动盒内部转动连接有转动轴，所述转动轴上固定安装有涡轮扇，所述连接管于驱动盒内开口与涡轮扇边缘相切；
导向管，所述转动轴延伸至多级过滤机构中的过滤构件两侧，所述转动轴位于过滤构件两侧均通过弹簧弹性安装有导向管，所述导向管相互靠近一侧均开口设置，所述驱动盒内腔与导向管内腔通过导管导通设计；
排污管，所述排污管固定连接在远离驱动盒一侧的导向管上，多个所述排污管汇总后延伸至外界。
优选的，所述导向管相互靠近一侧均固定连接有永磁片，且位于过滤构件两侧的永磁片异性相吸，所述导向管与转动轴滑动连接。
优选的，靠近所述驱动盒一侧的导向管随着与过滤构件的距离缩短，其开口面积逐渐减小，远离所述驱动盒一侧的导向管随着与过滤构件的距离缩短，其开口面积逐渐增大。
优选的，远离所述驱动盒一侧的导向管上固定连接有刮板，所述刮板位于导向管内腔远离转动方向一侧。
优选的，远离所述驱动盒一侧的导向管靠近转动方向一侧转动连接有滚动轮，所述滚动轮表面均匀开设有隔槽。
优选的，所述滚动轮与导向管之间通过单向轴承单向转动连接。
优选的，靠近所述驱动盒一侧的导向管开口处固定安装有孔板，所述孔板为表面间隔开孔的板状结构体，多个所述孔板上开孔均错位设置，且对应同一个过滤构件的孔板相互匹配。
优选的，所述孔板靠近过滤构件一侧开孔面积大于孔板远离过滤构件一侧开孔面积。
本发明的有益效果如下：
1.本发明所述的一种污水处理设备用处理罐，利用隔断冲洗组件对反冲洗水流进行导向、增压，进而增强反冲洗水对过滤构件的冲洗效果，同时在冲洗过程中，隔断冲洗组件能够将部分过滤构件与过滤器内腔进行相对隔绝，进而在反冲洗的过程中，一方面利用隔绝效果，降低多级过滤器中流动的污水对反冲洗的负面影响，避免污水流动时与反冲洗水形成对冲，进而保障反冲洗对过滤构件的清洗效果，另一方面，利用隔绝效果，降低反冲洗后冲刷出的大量杂质、污泥重新进入污水中，并随着污水的流动，再次堵塞在过滤构件表面的概率。
2.本发明所述的一种污水处理设备用处理罐，本申请在工作时，仅对位于两个导向管之间的部分过滤构件进行反冲洗，在反冲洗的过程中，能够通过减少冲击面积的方式，增强反冲洗的效果，同时由于反冲洗过程仅在两个导向管之间的位置进行，在导向管的拦截作用下，导向管内外两侧的空间导通效果较差，因此本申请设置的隔断冲洗组件可以在多级过滤器的过滤作业过程中进行反冲洗作业。
（发明人：梁晨曦;周增春;曹静;岳桂存）
