公布日：2022.09.16
申请日：2022.07.22
分类号：B01D19/00(2006.01)I
摘要
本发明公开了一种剥离液废水处理雾化处理装置，包括有矩形框，矩形框的内壁开设有对称设置且为均匀排列的若干个条形槽，以及端口处的侧壁固定安装有对称设置的四个升降驱动机构，以及内部设置有若干个均匀排列的若干个雾沫破裂组件，升降条形板的底部安装有与若干个雾沫破裂组件连接的升降组件，升降条形板的侧壁开设有对称设置的两个条形孔，本发明涉及污水处理技术领域。本发明，解决污水处理池、处理罐上方为敞开的，在污水处理过程中，常常会遇到处理池、处理罐产生大量的雾沫的情况，而且如果不对雾沫进行处理，雾沫就会从池中溢出，引起外部设备外部池壁的严重污染，使操作条件恶化，严重影响了周围的环境的问题。
权利要求书

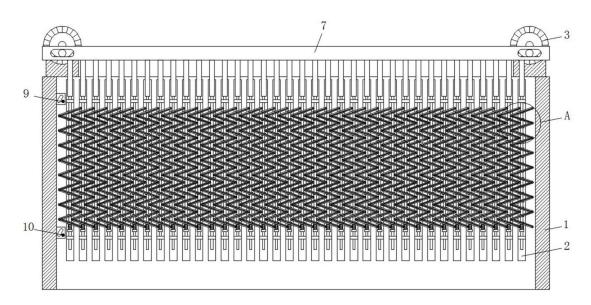

1.一种剥离液废水处理雾化处理装置，包括有矩形框(1)，其特征在于：所述矩形框(1)的内壁开设有对称设置且为均匀排列的若干个条形槽(2)，以及端口处的侧壁固定安装有对称设置的四个升降驱动机构(3)，以及内部设置有若干个均匀排列的若干个雾沫破裂组件(4)；所述条形槽(2)的内壁固定连接有上下设置的两个第一固定块(5)，两个所述第一固定块(5)之间竖直固定连接有导向杆(6)，所述矩形框(1)端口处边沿的上方设置有与四个所述升降驱动机构(3)为传动连接的两个升降条形板(7)，所述升降条形板(7)的底部安装有与若干个所述雾沫破裂组件(4)连接的升降组件(8)，所述升降条形板(7)的侧壁开设有对称设置的两个条形孔(701)；所述雾沫破裂组件(4)包括有折叠呈波形设置的纤维布料(401)，所述纤维布料(401)采用耐腐蚀纤维材料，所述纤维布料(401)的底部、顶部和转角处均固定连接有若干个横杆(402)，所述纤维布料(401)的两侧设置有首尾依次铰接的若干个连接板(403)；所述升降组件(8)包括有与两个所述第一固定块(5)为竖直滑动穿接的升降杆(801)，所述升降杆(801)的顶部固定连接有矩形板(802)，以及靠近底部的外壁固定穿接有第二固定块(803)，以及靠近顶部的外壁固定穿接有第三固定块(804)，以及位于第二固定块(803)和第三固定块(804)之间的外壁滑动穿接有均匀排列的若干个活动块(805)，以及外壁套接有弹簧(806)；所述矩形框(1)中安装有雾沫高位监测传感器(9)、雾沫低位监测传感器(10)和两个传感器雾沫清洗组件(11)。
2.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述连接板(403)靠近两端的侧壁与位于所述纤维布料(401)中同一个波形面上的两个所述横杆(402)的外壁为转动穿接，若干个所述连接板(403)铰接处的侧壁与横杆(402)的外壁为转动穿接以实现铰接。
3.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述矩形板(802)靠近顶部的外壁与条形槽(2)的顶部为竖直向上滑动穿接，且延伸至矩形框(1)的上方，所述矩形板(802)的顶部与升降条形板(7)的底部为固定连接。
4.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述第二固定块(803)、第三固定块(804)、若干个所述活动块(805)位于两个所述第一固定块(5)之间，若干个所述活动块(805)均与导向杆(6)的外壁为滑动穿接。
5.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述弹簧(806)的顶部与若干个所述活动块(805)中位于最下方的一个的底部为固定连接，以及底部与第二固定块(803)的顶面为固定连接。
6.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：位于最上的所述连接板(403)侧部的中心处通过销轴与第三固定块(804)的侧部为转动连接，位于最下方的所述连接板(403)侧部的中心处通过销轴与第二固定块(803)的侧壁为转动连接，位于第三固定块(804)和第二固定块(803)之间的若干个所述连接板(403)侧部的中心处通过销轴分别与活动块(805)的侧壁为转动连接。
7.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述升降驱动机构(3)包括有固定设置于矩形框(1)侧部的电机座(301)，所述电机座(301)的顶部固定连接有电机(302)，所述电机(302)的输出端轴接有驱动盘(303)，所述驱动盘(303)的侧部偏心固定连接有驱动杆(304)，所述驱动杆(304)滑动穿过条形孔(701)的内壁。
8.根据权利要求1所述的一种剥离液废水处理雾化处理装置，其特征在于：所述传感器雾沫清洗组件(11)包括有固定镶嵌与矩形框(1)内壁的矩形块(1101)，所述矩形块(1101)位于矩形框(1)外部的一侧固定安装有微电机(1102)，所述微电机(1102)的输出端轴接有转动穿接于矩形块(1101)侧壁的圆管(1103)，所述圆管(1103)位于矩形框(1)内部的一端固定连接有与其内部连通的条形管(1104)，所述条形管(1104)与矩形块(1101)相向的一侧设置有毛刷(1105)，所述条形管(1104)与矩形块(1101)相向的一侧还开设有喷水孔(1106)，所述圆管(1103)位于矩形框(1)外部一端的外壁安装有与其内部连通的控制阀(1107)，两个所述传感器雾沫清洗组件(11)分别位于雾沫破裂组件(4)的上方和下方；所述雾沫高位监测传感器(9)固定安装于位于所述雾沫破裂组件(4)上方的所述传感器雾沫清洗组件(11)中的所述矩形块(1101)的侧壁，且位于矩形框(1)的内部；所述雾沫低位监测传感器(10)固定安装于位于所述雾沫破裂组件(4)下方的所述传感器雾沫清洗组件(11)中的所述矩形块(1101)的侧壁，且位于矩形框(1)的内部。
9.一种剥离液废水处理雾化处理装置的雾沫处理方法，其特征在于，采用权利要求1至8中任一项所述的一种剥离液废水处理雾化处理装置，包括以下步骤：S1，矩形框(1)的底部端口处用于固定安装在污水处理池、处理罐的端口处，两个传感器雾沫清洗组件(11)上的两个控制阀(1107)连接供水管；S2，污水处理池、处理罐在污水处理过程中产生的雾沫升高，雾沫高位监测传感器(9)监测到雾沫后，电机(302)通过驱动盘(303)驱动驱动杆(304)做环形轨迹运行，同时在条形孔(701)的内壁的内壁滑动，升降条形板(7)做升降往复运行；S3，升降条形板(7)做升降运行时，可以带动矩形板(802)做升降运行，升降杆(801)在两个第一固定块(5)中做竖直升降滑动，升降杆(801)也在若干个活动块(805)中滑动，同时带动第二固定块(803)、第三固定块(804)同步升降运行，位于最下方的一个活动块(805)在惯性和弹簧(806)的共同作用下，活动块(805)跟随弹簧(806)上下振动；S4，第二固定块(803)拉住弹簧(806)的底部，位于最下方的一个活动块(805)在惯性和弹簧(806)的共同作用下，活动块(805)跟随弹簧(806)上下振动，位于最下方的一个活动块(805)在升降杆(801)上上下振动时，会带动该活动块(805)上的连接板(403)上下活动，同时该连接板(403)和该活动块(805)通过销轴为转动连接，则该连接板(403)可在该活动块805上转动，同时位于活动块(805)和第三固定块(804)上的连接板(403)也可以转动，进而在位于最下方的一个活动块(805)上下活动时，首尾依次铰接的若干个连接板(403)产生联动，进而使得折叠呈波形设置的纤维布料(401)在竖直方向上往复伸缩，每个折叠的纤维布料(401)的每个折叠面之间上下振动，雾沫进入多个横向排列且为竖直设置的折叠纤维布料(401)之间，振动的折叠面与雾沫发生碰撞，而被聚成液滴，液滴就从折叠的纤维布料(401)表面上被分离下来；S5，矩形框(1)内部的雾沫高度下降，位于上方的传感器雾沫清洗组件(11)中，微电机(1102)驱动圆管(1103)正反往复转动，条形管(1104)摆动，同时控制阀(1107)打开，喷水孔(1106)喷水，毛刷(1105)对雾沫高位监测传感器(9)进行刷洗，将粘附在雾沫高位监测传感器(9)上残余雾沫清除；S6，矩形框(1)内部的雾沫高度继续下降至雾沫低位监测传感器(10)的下方，位于下方的传感器雾沫清洗组件(11)中，微电机(1102)驱动圆管(1103)正反往复转动，条形管(1104)摆动，同时控制阀(1107)打开，喷水孔(1106)喷水，毛刷(1105)对雾沫低位监测传感器(10)进行刷洗，将粘附在雾沫高位监测传感器(9)上残余雾沫清除，雾沫低位监测传感器(10)监测不到雾沫后，电机(302)停止运行。
发明内容
为了解决剥离液污水处理池、处理罐上方为敞开的，在污水处理过程中，常常会遇到处理池、处理罐产生大量的雾沫的情况，而且如果不对雾沫进行处理，雾沫就会从池中溢出，引起外部设备外部池壁的严重污染，使操作条件恶化，严重影响了周围的环境的问题，本发明的目的是提供一种剥离液废水处理雾化处理装置。
为了实现上述目的，本发明采用如下技术方案：一种剥离液废水处理雾化处理装置，包括有矩形框，矩形框的内壁开设有对称设置且为均匀排列的若干个条形槽，以及端口处的侧壁固定安装有对称设置的四个升降驱动机构，以及内部设置有若干个均匀排列的若干个雾沫破裂组件；条形槽的内壁固定连接有上下设置的两个第一固定块，两个第一固定块之间竖直固定连接有导向杆，矩形框端口处边沿的上方设置有与四个升降驱动机构为传动连接的两个升降条形板，升降条形板的底部安装有与若干个雾沫破裂组件连接的升降组件，升降条形板的侧壁开设有对称设置的两个条形孔；
雾沫破裂组件包括有折叠呈波形设置的纤维布料，纤维布料的底部、顶部和转角处均固定连接有若干个横杆，纤维布料的两侧设置有首尾依次铰接的若干个连接板；
升降组件包括有与两个第一固定块为竖直滑动穿接的升降杆，升降杆的顶部固定连接有矩形板，以及靠近底部的外壁固定穿接有第二固定块，以及靠近顶部的外壁固定穿接有第三固定块，以及位于第二固定块和第三固定块之间的外壁滑动穿接有均匀排列的若干个活动块，以及外壁套接有弹簧；
所述矩形框中安装有雾沫高位监测传感器、雾沫低位监测传感器和两个传感器雾沫清洗组件。
优选的，连接板靠近两端的侧壁与位于纤维布料中同一个波形面上的两个横杆的外壁为转动穿接，若干个连接板铰接处的侧壁与横杆的外壁为转动穿接以实现铰接。
优选的，矩形板靠近顶部的外壁与条形槽的顶部为竖直向上滑动穿接，且延伸至矩形框的上方，矩形板的顶部与升降条形板的底部为固定连接。
优选的，第二固定块、第三固定块、若干个活动块位于两个第一固定块之间，若干个活动块均与导向杆的外壁为滑动穿接。
优选的，弹簧的顶部与若干个活动块中位于最下方的一个的底部为固定连接，以及底部与第二固定块的顶面为固定连接。
优选的，位于最上的连接板侧部的中心处通过销轴与第三固定块的侧部为转动连接，位于最下方的连接板侧部的中心处通过销轴与第二固定块的侧壁为转动连接，位于第三固定块和第二固定块之间的若干个连接板侧部的中心处通过销轴分别与活动块的侧壁为转动连接。
优选的，升降驱动机构包括有固定设置于矩形框侧部的电机座，电机座的顶部固定连接有电机，电机的输出端轴接有驱动盘，驱动盘的侧部偏心固定连接有驱动杆，驱动杆滑动穿过条形孔的内壁。
优选的，所述传感器雾沫清洗组件包括有固定镶嵌与矩形框内壁的矩形块，所述矩形块位于矩形框外部的一侧固定安装有微电机，所述微电机的输出端轴接有转动穿接于矩形块侧壁的圆管，所述圆管位于矩形框内部的一端固定连接有与其内部连通的条形管，所述条形管与矩形块相向的一侧设置有毛刷，所述条形管与矩形块相向的一侧还开设有喷水孔，所述圆管位于矩形框外部一端的外壁安装有与其内部连通的控制阀，两个所述传感器雾沫清洗组件分别位于雾沫破裂组件的上方和下方；所述雾沫高位监测传感器固定安装于位于所述雾沫破裂组件上方的所述传感器雾沫清洗组件中的所述矩形块的侧壁，且位于矩形框的内部；所述雾沫低位监测传感器固定安装于位于所述雾沫破裂组件下方的所述传感器雾沫清洗组件中的所述矩形块的侧壁，且位于矩形框的内部。
一种剥离液废水处理雾化处理装置的雾沫处理方法，包括有以下步骤：
S1，矩形框的底部端口处用于固定安装在污水处理池、处理罐的端口处，两个传感器雾沫清洗组件上的两个控制阀连接供水管；
S2，污水处理池、处理罐在污水处理过程中产生的雾沫升高，雾沫高位监测传感器监测到雾沫后，电机通过驱动盘驱动驱动杆做环形轨迹运行，同时在条形孔的内壁的内壁滑动，进而使得升降条形板做升降往复运行；
S3，升降条形板做升降运行时，可以带动矩形板做升降运行，升降杆在两个第一固定块中做竖直升降滑动，升降杆也在若干个活动块中滑动，同时带动第二固定块、第三固定块同步升降运行，位于最下方的一个活动块在惯性和弹簧的共同作用下，使得该活动块跟随弹簧上下振动；
S4，第二固定块拉住弹簧的底部，位于最下方的一个活动块在惯性和弹簧的共同作用下，使得该活动块跟随弹簧上下振动，位于最下方的一个活动块在升降杆上上下振动时，会带动该活动块上的连接板上下活动，同时该连接板和该活动块通过销轴为转动连接，则该连接板可在该活动块805上转动，同时位于活动块和第三固定块上的连接板也可以转动，进而在位于最下方的一个活动块上下活动时，首尾依次铰接的若干个连接板产生联动，进而使得折叠呈波形设置的纤维布料在竖直方向上往复伸缩，每个折叠的纤维布料的每个折叠面之间上下振动，雾沫进入多个横向排列且为竖直设置的折叠纤维布料之间，振动的折叠面与雾沫发生碰撞，而被聚成液滴，液滴就从折叠的纤维布料表面上被分离下来，进而使得雾沫快速破裂；
S5，矩形框内部的雾沫高度下降，位于上方的传感器雾沫清洗组件中，微电机驱动圆管正反往复转动，则使得条形管摆动，同时控制阀打开，喷水孔喷水，毛刷对雾沫高位监测传感器进行刷洗，将粘附在雾沫高位监测传感器上残余雾沫清除；
S6，矩形框内部的雾沫高度继续下降至雾沫低位监测传感器的下方，位于下方的传感器雾沫清洗组件中，微电机驱动圆管正反往复转动，则使得条形管摆动，同时控制阀打开，喷水孔喷水，毛刷对雾沫低位监测传感器进行刷洗，将粘附在雾沫高位监测传感器上残余雾沫清除，雾沫低位监测传感器监测不到雾沫后，电机停止运行。
与现有技术相比，本发明实现的有益效果：本发明，通过四个升降驱动机构驱动两个升降条形板升降运行，进而通过升降组件对雾沫破裂组件运行，雾沫进入多个横向排列且为竖直设置的折叠纤维布料之间，雾沫破裂组件中振动的折叠面与雾沫发生碰撞，而被聚成液滴，液滴就从折叠的纤维布料表面上被分离下来，进而使得雾沫快速破裂，避免了雾沫会从污水处理池、处理罐中溢出，进而避免引起外部设备、外部池壁、罐壁的严重污染；本发明，纤维布料的选用，以提高其与污水接触时的耐腐蚀性。
（发明人：倪进娟;鲍大利;孙志龙;徐镇;马迅）
