公布日：2022.08.30
申请日：2022.06.07
分类号：C02F9/04(2006.01)I
摘要
本发明公开一种埋地生活污水处理系统及其工作方法，涉及生活污水处理技术领域，处理系统包括框架，框架内设有处理罐，处理罐内紧固设有过滤件，处理罐内设有排水板和分水件，分水件内设有阵列分布的存水槽，过滤件上设有两个过滤面，过滤件的过滤面上分别设有第一滤孔和第二滤孔，处理罐的一端设有连接柱，另一端设有沉降槽，连接柱的一端设有进液口，处理罐上设有扇形槽，扇形槽内设有供液槽。本发明处理系统，框架对处理罐进行保护，防止地下潮气和生物对处理罐进行损坏，处理罐对生活污水进行分流定量处理，两次过滤，增强过滤效果，过滤后的杂质及时回收，过滤后的污水继续沉降，取出清水，便于后续处理，结构简单，过滤效果好。
权利要求书

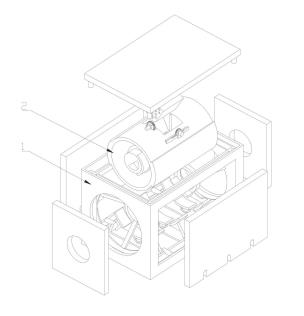

1.一种埋地生活污水处理系统，处理系统包括框架(1)，其特征在于，所述框架(1)内设有处理罐(2)，处理罐(2)内紧固设有过滤件(3)，处理罐(2)内设有排水板(5)和分水件(4)，分水件(4)内设有阵列分布的存水槽(43)；所述过滤件(3)上设有两个过滤面，过滤件(3)的过滤面上分别设有第一滤孔(31)和第二滤孔(32)，处理罐(2)的一端设有连接柱(20)，另一端设有沉降槽(29)，连接柱(20)的一端设有进液口(201)，处理罐(2)上设有扇形槽(24)，扇形槽(24)内设有供液槽(242)。
2.根据权利要求1所述的一种埋地生活污水处理系统，其特征在于，所述框架(1)的两端设有第一隔板(12)，框架(1)的两侧设有第二隔板(13)，第一隔板(12)上设有安装孔(121)，第一隔板(12)的一侧设有顶环(122)，处理罐(2)的两端与顶环(122)连接，框架(1)内设有支撑块(14)，支撑块(14)上设有弧形托板(15)，框架(1)内设有对称分布的弧形压板(16)，弧形压板(16)上设有滑杆(17)，滑杆(17)的一端固定设有弹簧(18)，弧形压板(16)的一侧固定设有直角块(19)。
3.根据权利要求2所述的一种埋地生活污水处理系统，其特征在于，所述处理罐(2)的一端设有连通进液口(201)与扇形槽(24)的分液槽(22)，沉降槽(29)的一侧设有排水孔(291)，分液槽(22)内设有圆槽(221)，分液槽(22)内固定设有连接块(222)，连接块(222)的一端设有转动孔(223)，处理罐(2)上设有与圆槽(221)连通的第一连槽(231)，第一连槽(231)内转动设有第一齿轮(23)，扇形槽(24)内紧固设有螺柱(244)，供液槽(242)与扇形槽(24)之间设有用于连通的出水槽(241)；所述供液槽(242)的一端紧固设有第一供液管(27)，另一端紧固设有第二供液管(28)，第一供液管(27)与第二供液管(28)均与沉降槽(29)的顶部连接，处理罐(2)上设有与供液槽(242)连通的滑动槽(243)，供液槽(242)内转动设有第二齿轮(25)。
4.根据权利要求3所述的一种埋地生活污水处理系统，其特征在于，所述处理罐(2)内设有与分液槽(22)连通的存污槽(26)。
5.根据权利要求3所述的一种埋地生活污水处理系统，其特征在于，所述连接柱(20)的一侧设有与进液口(201)连通的插槽(202)，插槽(202)内紧固设有用于控制进液口(201)流量的插块(6)。
6.根据权利要求3所述的一种埋地生活污水处理系统，其特征在于，所述排水板(5)上紧固设有用于密封出水槽(241)的横板(51)，排水板(5)上紧固设有T形架(52)，T形架(52)与滑动槽(243)滑动连接，T形架(52)上设有齿条(53)，齿条(53)与第二齿轮(25)配合。
7.根据权利要求3所述的一种埋地生活污水处理系统，其特征在于，所述过滤件(3)为扇形空心结构，过滤件(3)的一端设有第一滤孔(31)，过滤件(3)的一侧设有第二滤孔(32)，第二滤孔(32)的孔径小于第一滤孔(31)，过滤件(3)上设有贯穿孔(33)，螺柱(244)穿过贯穿孔(33)与螺母紧固连接。
8.根据权利要求3所述的一种埋地生活污水处理系统，其特征在于，所述分水件(4)的两端均紧固设有轴杆(41)，分水件(4)与分液槽(22)内壁紧密贴合，存水槽(43)分别与进液口(201)、扇形槽(24)连通，分水件(4)的一端固定设有齿圈(42)，齿圈(42)与圆槽(221)转动连接；所述轴杆(41)与转动孔(223)配合，齿圈(42)与第一齿轮(23)配合。
9.根据权利要求1-8任意一项所述的一种埋地生活污水处理系统的工作方法，其特征在于，所述工作方法包括以下步骤：S1、安装管道将生活污水的进出液管安装在框架(1)两端，分别与进液口(201)和沉降槽(29)连接，再将框架(1)安装在地下；S2、污水处理将生活污水通过进液管泵入，进入存水槽(43)，转动分水件(4)转动，将生活污水送至至第一滤孔(31)，进行一次过滤后经过第二滤孔(32)，进行二次过滤；S3、二次处理经S2过滤处理后的污水排入供液槽(242)内，排水板(5)移动将过滤后的水挤入沉降槽(29)内，可加入药物对污水进行沉降；S4、清水排出沉降槽(29)内的污水沉降后，上层清水经出液管排出。
发明内容
本发明的目的在于提供一种埋地生活污水处理系统及其工作方法，解决现有技术中生活污水处理效果差的问题。
本发明的目的可以通过以下技术方案实现：
一种埋地生活污水处理系统，处理系统包括框架，所述框架内设有处理罐，处理罐内紧固设有过滤件，处理罐内设有排水板和分水件，分水件内设有阵列分布的存水槽。
所述过滤件上设有两个过滤面，过滤件的过滤面上分别设有第一滤孔和第二滤孔，处理罐的一端设有连接柱，另一端设有沉降槽，连接柱的一端设有进液口，处理罐上设有扇形槽，扇形槽内设有供液槽。
进一步的，所述框架的两端设有第一隔板，框架的两侧设有第二隔板，第一隔板上设有安装孔，第一隔板的一侧设有顶环，处理罐的两端与顶环连接，框架内设有支撑块，支撑块上设有弧形托板，框架内设有对称分布的弧形压板，弧形压板上设有滑杆，滑杆的一端固定设有弹簧，弧形压板的一侧固定设有直角块。
进一步的，所述处理罐的一端设有连通进液口与扇形槽的分液槽，沉降槽的一侧设有排水孔，分液槽内设有圆槽，分液槽内固定设有连接块，连接块的一端设有转动孔，处理罐上设有与圆槽连通的第一连槽，第一连槽内转动设有第一齿轮，扇形槽内紧固设有螺柱，供液槽与扇形槽之间设有用于连通的出水槽。
所述供液槽的一端紧固设有第一供液管，另一端紧固设有第二供液管，第一供液管与第二供液管均与沉降槽的顶部连接，处理罐上设有与供液槽连通的滑动槽，供液槽内转动设有第二齿轮。
进一步的，所述处理罐内设有与分液槽连通的存污槽。
进一步的，所述连接柱的一侧设有与进液口连通的插槽，插槽内紧固设有用于控制进液口流量的插块。
进一步的，所述排水板上紧固设有用于密封出水槽的横板，排水板上紧固设有T形架，T形架与滑动槽滑动连接，T形架上设有齿条，齿条与第二齿轮配合。
进一步的，所述过滤件为扇形空心结构，过滤件的一端设有第一滤孔，过滤件的一侧设有第二滤孔，第二滤孔的孔径小于第一滤孔，过滤件上设有贯穿孔，螺柱穿过贯穿孔与螺母紧固连接。
进一步的，所述分水件的两端均紧固设有轴杆，分水件与分液槽内壁紧密贴合，存水槽分别与进液口、扇形槽连通，分水件的一端固定设有齿圈，齿圈与圆槽转动连接。
所述轴杆与转动孔配合，齿圈与第一齿轮配合。
一种埋地生活污水处理系统的工作方法，所述工作方法包括以下步骤：
S1、安装管道
将生活污水的进出液管安装在框架两端，分别与进液口和沉降槽连接，再将框架安装在地下。
S2、污水处理
将生活污水通过进液管泵入，进入存水槽，转动分水件转动，将生活污水送至至第一滤孔，进行一次过滤后经过第二滤孔，进行二次过滤。
S3、二次处理
经S2过滤处理后的污水排入供液槽内，排水板移动将过滤后的水挤入沉降槽内，可加入药物对污水进行沉降。
S4、清水排出
沉降槽内的污水沉降后，上层清水经出液管排出。
本发明的有益效果：
1、本发明处理系统，框架对处理罐进行保护，防止地下潮气和生物对处理罐进行损坏，处理罐对生活污水进行分流定量处理，两次过滤，增强过滤效果，过滤后的杂质及时回收；
2、本发明处理系统，过滤后的污水继续沉降，取出清水，便于后续处理，结构简单，过滤效果好。
（发明人：邹玉莹）
