公布日：2022.08.16
申请日：2022.05.16
分类号：B01D21/18(2006.01)I;B01D21/06(2006.01)I
摘要
本发明涉及污水处理装置的技术领域，具体的涉及一种污水处理的刮泥装置，转动电机通过旋转连接部件连接于安装轴，若干刮板通过连接杆连接于安装轴，毛刷贴合在刮板上；旋转部件包括安装圈，转动电机的输出轴固定连接于安装圈，安装圈的侧部配置有凸型沟道，滑动突块匹配在凸型沟道中，并且凸型沟道对滑动突块进行约束，滑动突块的上端面固联有矩形件，在矩形件的侧部配置有内陷口，内陷口中匹配有楔形块，起到运转动作越牢固，圆形安装件的上端面配置有锁定组件，安装圈的下端面配置有约束沟槽，约束沟槽的槽内可移动的配置有承载圈，承载圈连接于安装轴的上端，承载圈在约束沟槽内转动。本发明装置结构简单，可以定时处理污泥。
权利要求书

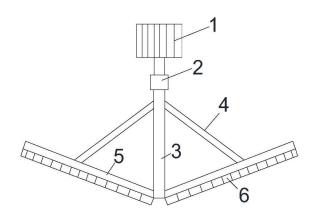

1.一种污水处理的刮泥装置，其特征在于，包括转动电机(1)、旋转连接部件(2)、安装轴(3)、连接杆(4)、刮板(5)以及毛刷(6)，所述转动电机(1)通过所述旋转连接部件(2)连接于所述安装轴(3)，若干所述刮板(5)通过所述连接杆(4)连接于所述安装轴(3)，所述毛刷(6)贴合在所述刮板(5)上；所述旋转部件包括安装圈(21)，所述转动电机(1)的输出轴固定连接于所述安装圈(21)，安装圈(21)的侧部配置有凸型沟道(22)，滑动突块(23)匹配在凸型沟道(22)中，并且凸型沟道(22)对滑动突块(23)进行约束，滑动突块(23)的上端面固联有矩形件(24)，在矩形件(24)的侧部配置有内陷口(25)，内陷口(25)中匹配有楔形块(26)，起到运转动作越牢固，楔形块(26)的左侧固联有圆形安装件(27)，圆形安装件(27)的上端面配置有锁定组件(28)，安装圈(21)的下端面配置有约束沟槽(29)，约束沟槽(29)的槽内可移动的配置有承载圈(30)，承载圈(30)连接于安装轴(3)的上端，承载圈(30)在约束沟槽(29)内转动，安装圈(21)的外侧固联有稳固圈(31)，稳固圈(31)上配置有装配凹陷(32)，装配凹陷(32)中可移动的配置有圆柱形块(33)，圆柱形块(33)和装配凹陷(32)间隔配置有第一螺旋状铍铜丝(34)。
2.根据权利要求1所述的污水处理的刮泥装置，其特征在于，锁定组件(28)包括安装本体(281)，安装本体(281)固联于圆形安装件(27)，约束块(282)通过长条形连接块(283)配置在安装本体(281)内部，对其进行了约束，长条形连接块(283)和安装本体(281)通过第二螺旋状铍铜丝(284)间隔，长条形连接块(283)通过连接柱(285)连接于安装本体(281)，连接柱(285)的一端固联于长条形连接块(283)，其另一端伸展至安装本体(281)的外部，长条形连接块(283)的侧部配置有滑动通道(286)，滑动柱(287)可沿着滑动通道(286)的长度方向移动，使长条形连接块(283)在安装本体(281)中来回改变位置，滑动柱(287)的一头固联于作用杆件(288)的一端，作用杆件(288)的另一端伸展至安装本体(281)的外部。
3.根据权利要求2所述的污水处理的刮泥装置，其特征在于，承载圈(30)上配置有与连接柱(285)端部匹配于限位口(35)。
4.根据权利要求3所述的污水处理的刮泥装置，其特征在于，稳固圈(31)的外侧配置有移动沟槽(36)，连接体(37)和旋转体(38)可变动位置的配置在移动沟槽(36)中，从而使其具有约束位置的作用，成双的旋转体(38)和连接体(37)相对连续的移动的配置，连接体(37)之间配置有第三螺旋状铍铜丝(43)。
5.根据权利要求4所述的污水处理的刮泥装置，其特征在于，圆柱形块(33)的外侧面配置有圆弧形凹陷，若干钢球(39)旋转移动的配置在圆弧形凹陷中，钢球(39)的接触部与承载圈(30)的接触部相对移动的配合，安装圈(21)的内侧配置有匹配圈(40)，承载圈(30)的外侧面圆周阵列第一梯形突起(41)。
6.根据权利要求5所述的污水处理的刮泥装置，其特征在于，所述安装轴(3)的上端面设有圆形连接孔(44)，所述圆形连接孔(44)中圆周阵列第二梯形突起(42)，所述第一梯形突起(41)和所述第二梯形突起(42)相互交替设置。
发明内容
针对上述不足，本发明的目的是提供一种污水处理的刮泥装置。
本发明提供了如下的技术方案：
一种污水处理的刮泥装置，包括转动电机、旋转连接部件、安装轴、连接杆、刮板以及毛刷，所述转动电机通过所述旋转连接部件连接于所述安装轴，若干所述刮板通过所述连接杆连接于所述安装轴，所述毛刷贴合在所述刮板上；所述旋转部件包括安装圈，所述转动电机的输出轴固定连接于所述安装圈，安装圈的侧部配置有凸型沟道，滑动突块匹配在凸型沟道中，并且凸型沟道对滑动突块进行约束，滑动突块的上端面固联有矩形件，在矩形件的侧部配置有内陷口，内陷口中匹配有楔形块，起到运转动作越牢固，楔形块的左侧固联有圆形安装件，圆形安装件的上端面配置有锁定组件，安装圈的下端面配置有约束沟槽，约束沟槽的槽内可移动的配置有承载圈，承载圈连接于安装轴的上端，承载圈在约束沟槽内转动，安装圈的外侧固联有稳固圈，稳固圈上配置有装配凹陷，装配凹陷中可移动的配置有圆柱形块，圆柱形块和装配凹陷间隔配置有第一螺旋状铍铜丝。
作为一种污水处理的刮泥装置的优选方案，锁定组件包括安装本体，安装本体固联于圆形安装件，约束块通过长条形连接块配置在安装本体内部，对其进行了约束，长条形连接块和安装本体通过第二螺旋状铍铜丝间隔，长条形连接块通过连接柱连接于安装本体，连接柱的一端固联于长条形连接块，其另一端伸展至安装本体的外部，长条形连接块的侧部配置有滑动通道，滑动柱可沿着滑动通道的长度方向移动，使长条形连接块在安装本体中来回改变位置，滑动柱的一头固联于作用杆件的一端，作用杆件的另一端伸展至安装本体的外部。
作为一种污水处理的刮泥装置的优选方案，承载圈上配置有与连接柱端部匹配于限位口。
作为一种污水处理的刮泥装置的优选方案，稳固圈的外侧配置有移动沟槽，连接体和旋转体可变动位置的配置在移动沟槽中，从而使其具有约束位置的作用，成双的旋转体和连接体相对连续的移动的配置，连接体之间配置有第三螺旋状铍铜丝。
作为一种污水处理的刮泥装置的优选方案，圆柱形块的外侧面配置有圆弧形凹陷，若干钢球旋转移动的配置在圆弧形凹陷中，钢球的接触部与承载圈的接触部相对移动的配合，安装圈的内侧配置有匹配圈，承载圈的外侧面圆周阵列第一梯形突起。
作为一种污水处理的刮泥装置的优选方案，所述安装轴的上端面设有圆形连接孔，所述圆形连接孔中圆周阵列第二梯形突起，所述第一梯形突起和所述第二梯形突起相互交替设置。
本发明的有益效果是：
1.应用在刮泥装置的可拆除的旋转连接部件，安装本体固联于圆形安装件，约束块通过长条形连接块配置在安装本体内部，对其进行了约束，长条形连接块和安装本体通过第二螺旋状铍铜丝间隔，长条形连接块通过连接柱连接于安装本体，连接柱的一端固联于长条形连接块，其另一端伸展至安装本体的外部，长条形连接块的侧部配置有滑动通道滑动柱可沿着滑动通道的长度方向移动，使长条形连接块在安装本体中来回改变位置，滑动柱的一头固联于作用杆件的一端，作用杆件的另一端伸展至安装本体的外部，避免了在清理污泥过程中进入污泥到机械结构中而无法清理的情况，增加了整个机械结构的使用寿命，缩减了制造成本，缩减了制造时间；
2.应用在刮泥装置的可拆除的旋转连接部件，安装圈的侧部配置有凸型沟道，滑动突块匹配在凸型沟道中，并且凸型沟道对滑动突块进行约束，滑动突块的上端面固联有矩形件，在矩形件的侧部配置有内陷口，内陷口中匹配有楔形块，起到运转动作越牢固，楔形块的左侧固联有圆形安装件，圆形安装件的上端面配置有锁定组件，安装圈的下端面配置有约束沟槽，改变了旋转连接部件的构造，改变了其效用，使工作经过变得简略；
3.应用在刮泥装置的可拆除的旋转连接部件，成双的旋转体和连接体相对连续的移动的配置，连接体之间配置有第三螺旋状铍铜丝，在第三螺旋状铍铜丝的影响下，减弱了相互间的阻碍作用，让旋转连接部件的构造越稳固，增加了可靠性；
4.应用在刮泥装置的可拆除的旋转连接部件，安装圈的外侧固联有稳固圈，稳固圈上配置有装配凹陷，装配凹陷中可移动的配置有圆柱形块，圆柱形块和装配凹陷间隔配置有第一螺旋状铍铜丝，减弱了旋转连接部件内部元件的相互阻碍作用，便于工作流畅。
（发明人：史明;朱承刚;史国胜;马光煦）
