公布日：2022.11.25
申请日：2022.10.13
分类号：B01D36/04(2006.01)I
摘要
本发明提供一种废水处理用固液分离器，涉及废水处理技术领域，包括分层抽水仓，分层抽水仓上方一端固定连接有中承传输管道，所述中承传输管道一端固定连接有排水组件，分层抽水仓、中承传输管道和排水组件下端通过若干设备支架固定安装，本方案通过负压泵类设备将污水从污水进水管抽进积水池，等待处理，通过分层抽水仓中的分层抽水电机带动抽水绞龙旋转轴旋转，将旋转的动力传递至抽水蛟龙，由于抽水管与积水池连通，由于连通器的原理，其中的液体就会逐渐脱离出来，当其回至抽水蛟龙时，乳浊液中的液体成分大量减少，慢慢形成悬浊液，从而增强流动性，使其能够通过上水管进入排水组件中，其变成悬浊液后能够有效的增加固液分离的效果。
权利要求书

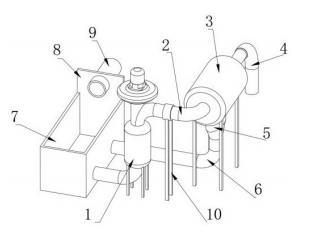

1.一种废水处理用固液分离器，包括分层抽水仓（1），其特征在于：所述分层抽水仓（1）上方一端固定连接有中承传输管道（2），所述中承传输管道（2）一端固定连接有排水组件（3），所述排水组件（3）远离中承传输管道（2）的一端固定连接有出泥管道（4），所述排水组件（3）下端一体化固定连接有集水漏斗（5），所述集水漏斗（5）下端固定连接有导水管（6），所述导水管（6）的下端连接有积水池（7），所述积水池（7）一侧且位于导水管（6）同侧表面与分层抽水仓（1）连接，所述积水池（7）后端一体化固定连接有固定板（8），所述固定板（8）上固定安装有污水进水管（9），所述分层抽水仓（1）、中承传输管道（2）和排水组件（3）下端通过若干设备支架（10）固定安装。
2.根据权利要求1所述的一种废水处理用固液分离器，其特征在于：所述分层抽水仓（1）包括：回流舱（101）、抽水管（102）、上水管（103）、密封隔离管（104）、密封套件（105）、分层抽水电机（106）、密封内件（107）、抽水绞龙旋转轴（108）、密封轴孔（109）、抽水蛟龙（110）、回流隔罩（111）和回流旋流层（112），所述回流舱（101）下端一体化固定连接有抽水管（102），所述抽水管（102）上端一体化固定连接有上水管（103），所述上水管（103）一体化固定连接有密封隔离管（104），所述密封隔离管（104）上端固定安装有密封套件（105），所述密封套件（105）上端固定安装有分层抽水电机（106），所述上水管（103）上端内壁上开设有密封轴孔（109），所述密封套件（105）内固定安装有密封内件（107），所述回流舱（101）内壁上端一体化固定连接有回流隔罩（111），所述回流隔罩（111）外侧与回流舱（101）内壁之间固定连接有回流旋流层（112），所述分层抽水电机（106）的输出端同轴连接有抽水绞龙旋转轴（108），所述抽水绞龙旋转轴（108）下端同轴固定连接有抽水蛟龙（110）。
3.根据权利要求2所述的一种废水处理用固液分离器，其特征在于：所述抽水管（102）下端与积水池（7）连接，所述上水管（103）上端固定连接有中承传输管道（2）。
4.根据权利要求3所述的一种废水处理用固液分离器，其特征在于：所述回流隔罩（111）上端外侧开设有若干回流孔（113），所述回流隔罩（111）下端与回流隔罩（111）下端内壁之间留有空隙。
5.根据权利要求4所述的一种废水处理用固液分离器，其特征在于：所述密封内件（107）包括：内件主体（1071）、密封塞圈（1072）、旋转油封（1073）、密封件空腔（1074）和电机安装孔（1075），所述内件主体（1071）下端外侧一体化固定安装有若干密封塞圈（1072），所述内件主体（1071）内部开设有密封件空腔（1074），所述密封件空腔（1074）下端且位于内件主体（1071）下端表面固定安装有旋转油封（1073），所述内件主体（1071）上端表面凯撒和有若干电机安装孔（1075）。
6.根据权利要求5所述的一种废水处理用固液分离器，其特征在于：所述抽水绞龙旋转轴（108）穿过密封件空腔（1074）并固定连接在旋转油封（1073）的内圈上。
7.根据权利要求6所述的一种废水处理用固液分离器，其特征在于：所述密封塞圈（1072）下端与密封套件（105）内壁抵紧接触。
8.根据权利要求7所述的一种废水处理用固液分离器，其特征在于：所述排水组件（3）包括：排水组件外壳（301）、下水槽（302）、进水孔（303）、出泥孔（304）、大颗粒过滤桶（305）、滤水外网筒架（306）、滤水外网筒（307）和挤水隔网（308），所述排水组件外壳（301）下端开设有下水槽（302），所述排水组件外壳（301）两端分别开设有进水孔（303）、出泥孔（304），所述进水孔（303）、出泥孔（304）之间固定连接有大颗粒过滤桶（305），所述大颗粒过滤桶（305）外侧表面两端且位于排水组件外壳（301）分别固定安装有两个滤水外网筒架（306），两个所述滤水外网筒架（306）之间固定安装有滤水外网筒（307），所述大颗粒过滤桶（305）靠近出泥孔（304）的一端内壁上固定连接有挤水隔网（308）。
9.根据权利要求8所述的一种废水处理用固液分离器，其特征在于：所述进水孔（303）与中承传输管道（2）连通，所述出泥孔（304）与出泥管道（4）连通。
10.根据权利要求9所述的一种废水处理用固液分离器，其特征在于：所述导水管（6）位于抽水管（102）上端且靠近积水池（7）顶端。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种废水处理用固液分离器，解决了由于对废水中固液分离的工序存在预处理的准备，所以在固液分离时，无法将固液状态紧凑的乳浊液进行分离，从而导致固液分离的作用，大大下降的问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种废水处理用固液分离器，包括分层抽水仓，所述分层抽水仓上方一端固定连接有中承传输管道，所述中承传输管道一端固定连接有排水组件，所述排水组件远离中承传输管道的一端固定连接有出泥管道，所述排水组件下端一体化固定连接有集水漏斗，所述集水漏斗下端固定连接有导水管，所述导水管的下端连接有积水池，所述积水池一侧且位于导水管同侧表面与分层抽水仓连接，所述积水池后端一体化固定连接有固定板，所述固定板上固定安装有污水进水管，所述分层抽水仓、中承传输管道和排水组件下端通过若干设备支架固定安装。
作为优选的，所述分层抽水仓包括：回流舱、抽水管、上水管、密封隔离管、密封套件、分层抽水电机、密封内件、抽水绞龙旋转轴、密封轴孔、抽水蛟龙、回流隔罩和回流旋流层，所述回流舱下端一体化固定连接有抽水管，所述抽水管上端一体化固定连接有上水管，所述上水管一体化固定连接有密封隔离管，所述密封隔离管上端固定安装有密封套件，所述密封套件上端固定安装有分层抽水电机，所述上水管上端内壁上开设有密封轴孔，所述密封套件内固定安装有密封内件，所述回流舱内壁上端一体化固定连接有回流隔罩，所述回流隔罩外侧与回流舱内壁之间固定连接有回流旋流层，所述分层抽水电机的输出端同轴连接有抽水绞龙旋转轴，所述抽水绞龙旋转轴下端同轴固定连接有抽水蛟龙。
作为优选的，所述抽水管下端与积水池连接，所述上水管上端固定连接有中承传输管道。
作为优选的，所述回流隔罩上端外侧开设有若干回流孔，所述回流隔罩下端与回流隔罩下端内壁之间留有空隙。
作为优选的，所述密封内件包括：内件主体、密封塞圈、旋转油封、密封件空腔和电机安装孔，所述内件主体下端外侧一体化固定安装有若干密封塞圈，所述内件主体内部开设有密封件空腔，所述密封件空腔下端且位于内件主体下端表面固定安装有旋转油封，所述内件主体上端表面凯撒和有若干电机安装孔。
作为优选的，所述抽水绞龙旋转轴穿过密封件空腔并固定连接在旋转油封的内圈上。
作为优选的，所述密封塞圈下端与密封套件内壁抵紧接触。
作为优选的，所述排水组件包括：排水组件外壳、下水槽、进水孔、出泥孔、大颗粒过滤桶、滤水外网筒架、滤水外网筒和挤水隔网，所述排水组件外壳下端开设有下水槽，所述排水组件外壳两端分别开设有进水孔、出泥孔，所述进水孔、出泥孔之间固定连接有大颗粒过滤桶，所述大颗粒过滤桶外侧表面两端且位于排水组件外壳分别固定安装有两个滤水外网筒架，两个所述滤水外网筒架之间固定安装有滤水外网筒，所述大颗粒过滤桶靠近出泥孔的一端内壁上固定连接有挤水隔网。
作为优选的，所述进水孔与中承传输管道连通，所述出泥孔与出泥管道连通。
作为优选的，所述导水管位于抽水管上端且靠近积水池顶端。
（三）有益效果本发明提供了一种废水处理用固液分离器。具备以下有益效果：本方案根据上述背景技术中提出的由于对废水中固液分离的工序存在预处理的准备，所以在固液分离时，无法将固液状态紧凑的乳浊液进行分离，从而导致固液分离的作用，大大下降的问题，而本方案通过负压泵类设备将污水从污水进水管抽进积水池，等待处理，通过分层抽水仓中的分层抽水电机带动抽水绞龙旋转轴旋转，将旋转的动力传递至抽水蛟龙，由于抽水管与积水池连通，由于连通器的原理，水面已经达到抽水蛟龙处，通过其旋转，从而能够将其向上抽取，由于乳浊液的中混合固体成分，所以其质量偏重，无法通过上水管进入排水组件中，其中能够通过侧面的回流孔流至回流旋流层内，而由于其内液体的成分的流动性比其中混合的固体成分好，由于重力原因和回流旋流层较长的滑动距离的，其中的液体就会逐渐脱离出来，当其回至抽水蛟龙时，乳浊液中的液体成分大量减少，慢慢形成悬浊液，从而增强流动性，使其能够通过上水管进入排水组件中，其变成悬浊液后能够有效的增加固液分离的效果；其中，通过密封内件下端的密封塞圈，能够有效的隔绝下端涌上来的污水，其中旋转油封更是能够阻止污水与分层抽水电机直接接触；其中，当污水进入排水组件时，通过大颗粒过滤桶侧面的滤网，将其水与固体分离，而通过外侧的滤水外网筒侧面设置的过滤棉将污水中的小颗粒进行过滤，从而能够固液分离。
（发明人：梅强）
