公布日：2022.10.25
申请日：2022.09.22
分类号：C02F9/10(2006.01)I;C02F1/02(2006.01)N;C02F1/28(2006.01)N;C02F1/52(2006.01)N
摘要
本发明适用于废水处理技术领域，提供了一种基于有机废水的零排放处理设备，包括第一处理机构、第二处理机构和循环机构，第一处理机构可实现对进入污水的破碎和筛分净化处理，并且可通过中心管的端口将消毒液注入，实现对第一处理箱内废水的良好消毒净化处理，循环机构可便于将第一处理箱底部的污水连续的抽取至第二处理箱的内部，另外可同步将第二处理箱底部的水抽取至第一处理箱内继续进行净化消毒处理，连续的消毒净化显著提升了对污水的净化处理效率，循环机构可同步带动第二处理机构运作，实现对进入污水的加热消毒处理以及移动搅拌混合处理，加速了污水的沉淀，具有节能环保的理念，具有可多次循环处理、成本低和处理效果好的优点。
权利要求书

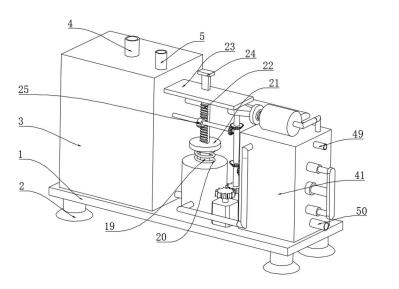

1.一种基于有机废水的零排放处理设备，包括支撑板（1），其特征在于，所述支撑板（1）上设置有用于处理废水的第一处理箱（3）和第二处理箱（41），所述第一处理箱（3）内设置有第一处理机构，所述第二处理箱（41）内设置有第二处理机构，所述第一处理箱（3）和第二处理箱（41）的连接处设置有循环机构，所述循环机构包括第一输送罐（17）和第二输送罐（31），所述第一输送罐（17）通过第一管道（16）与第一处理箱（3）的内部相连通，所述第一输送罐（17）通过第四管道（40）与第二处理箱（41）的内部相连通，所述第二输送罐（31）通过第二管道（35）与第二处理箱（41）的内部相连通，且所述第二输送罐（31）通过第三管道（36）与第一处理箱（3）的内部相连通，所述第一管道（16）、第四管道（40）、第二管道（35）和第三管道（36）上均设置有单向阀，所述第二处理机构与所述循环机构相连接，所述第一处理机构包括中心管（4）、进水管（5）、蜗轮（6）、蜗杆（7）和叶轮（8），所述进水管（5）与第一处理箱（3）的顶部相连通，所述中心管（4）转动连接于第一处理箱（3）上，所述中心管（4）上固定连接有蜗轮（6），所述蜗轮（6）上啮合连接有蜗杆（7），所述蜗杆（7）转动连接于第一处理箱（3）的内部，所述蜗杆（7）上固定连接有叶轮（8），所述叶轮（8）朝向进水管（5）处设置，所述中心管（4）上固定连接有若干个刀片（9），且所述中心管（4）上固定连通有若干个搅拌管（10），所述搅拌管（10）上开设有若干个通孔（11）。
2.根据权利要求1所述的基于有机废水的零排放处理设备，其特征在于，所述循环机构还包括用于将第一处理箱（3）内污水抽入至第二处理箱（41）内的第一输送驱动组，所述第一输送驱动组包括第一活塞板（18）、第一活塞杆（19）、第一弹簧（20）、第一压板（21）、齿条（22）、不完全齿轮（25）和第一转轴（26），所述第一活塞板（18）通过第一活塞杆（19）滑动连接于第一输送罐（17）的内部，所述第一活塞杆（19）的一端固定连接有第一压板（21），所述第一输送罐（17）与第一压板（21）的连接处设置有第一弹簧（20），所述第一压板（21）上固定连接有齿条（22），所述齿条（22）滑动连接于固定板（23）上，所述固定板（23）固定连接于第一处理箱（3）的外侧，所述齿条（22）的一端固定连接有限位板（24），所述齿条（22）上啮合连接有不完全齿轮（25），所述不完全齿轮（25）通过第一转轴（26）转动连接于第一处理箱（3）的外侧，所述第一输送罐（17）固定安装于支撑板（1）上。
3.根据权利要求2所述的基于有机废水的零排放处理设备，其特征在于，所述循环机构还包括用于将第二处理箱（41）内的水循环抽入至第一处理箱（3）内的第二输送驱动组，所述第二输送驱动组包括第二活塞杆（32）、第二活塞板（33）、第二弹簧（34）、第二压板（30）和凸轮（29），所述第二活塞板（33）通过第二活塞杆（32）滑动连接于第二输送罐（31）的内部，所述第二活塞杆（32）的一端固定连接有第二压板（30），所述第二压板（30）与第二输送罐（31）的连接处设置有第二弹簧（34），所述第二压板（30）的外侧活动连接有凸轮（29），所述凸轮（29）通过第二转轴（28）转动连接于支撑板（1）和固定板（23）上，所述第二转轴（28）通过第一锥齿轮副（27）转动连接有第一转轴（26）的一端，所述第二输送罐（31）固定安装于第二处理箱（41）上。
4.根据权利要求3所述的基于有机废水的零排放处理设备，其特征在于，所述循环机构还包括用于驱动第二转轴（28）旋转的旋转驱动组，所述旋转驱动组包括齿轮副（38）和电机（39），所述第二转轴（28）通过齿轮副（38）转动连接有电机（39）的输出轴，所述电机（39）固定安装于支撑板（1）上。
5.根据权利要求4所述的基于有机废水的零排放处理设备，其特征在于，所述第二处理机构包括花键轴（43）、花键套杆（44）和搅拌叶（45），所述花键轴（43）转动连接于第二处理箱（41）的内部，所述花键轴（43）的一端通过第二锥齿轮副（37）转动连接有第二转轴（28），所述花键套杆（44）滑动连接于花键轴（43）上，所述花键套杆（44）上设置有若干个搅拌叶（45）。
6.根据权利要求5所述的基于有机废水的零排放处理设备，其特征在于，所述第二处理机构还包括用于驱动搅拌叶（45）往复旋转移动的往复驱动组，所述往复驱动组包括活塞套（46）、连接板（47）和电动伸缩杆（48），所述花键套杆（44）活动连接于活塞套（46）内，且所述活塞套（46）固定连接于第二处理箱（41）上，所述花键套杆（44）的一端转动连接于连接板（47）上，所述连接板（47）固定连接有电动伸缩杆（48）的活塞杆，所述电动伸缩杆（48）固定安装于第二处理箱（41）的外侧。
7.根据权利要求6所述的基于有机废水的零排放处理设备，其特征在于，所述第二处理箱（41）上设置有投料管（49）和排水管（50），所述排水管（50）上设置有阀门，所述第二处理箱（41）的底部设置有斜坡（51），所述第二处理箱（41）的内部设置有加热板（42），所述加热板（42）朝向第四管道（40）与第二处理箱（41）的连通处设置。
8.根据权利要求1所述的基于有机废水的零排放处理设备，其特征在于，所述第一处理箱（3）的内部设置有过滤板（12）和活性炭板（15），所述过滤板（12）上固定连接有排污管（13），所述排污管（13）延伸出支撑板（1）的外侧设置，所述排污管（13）上设置有电磁阀门（14）。
9.根据权利要求1所述的基于有机废水的零排放处理设备，其特征在于，所述支撑板（1）的底部设置有若干用于支撑的支撑脚（2）。
发明内容
针对现有技术存在的不足，本发明实施例的目的在于提供一种基于有机废水的零排放处理设备，旨在解决现有的有机废水处理存在处理效果差的缺点。
为实现上述目的，本发明提供如下技术方案：一种基于有机废水的零排放处理设备，包括支撑板，所述支撑板上设置有用于处理废水的第一处理箱和第二处理箱，所述第一处理箱内设置有第一处理机构，所述第二处理箱内设置有第二处理机构，所述第一处理箱和第二处理箱的连接处设置有循环机构，所述循环机构包括第一输送罐和第二输送罐，所述第一输送罐通过第一管道与第一处理箱的内部相连通，所述第一输送罐通过第四管道与第二处理箱的内部相连通，所述第二输送罐通过第二管道与第二处理箱的内部相连通，且所述第二输送罐通过第三管道与第一处理箱的内部相连通，所述第一管道、第四管道、第二管道和第三管道上均设置有单向阀，所述第二处理机构与所述循环机构相连接，所述第一处理机构包括中心管、进水管、蜗轮、蜗杆和叶轮，所述进水管与第一处理箱的顶部相连通，所述中心管转动连接于第一处理箱上，所述中心管上固定连接有蜗轮，所述蜗轮上啮合连接有蜗杆，所述蜗杆转动连接于第一处理箱的内部，所述蜗杆上固定连接有叶轮，所述叶轮朝向进水管处设置，所述中心管上固定连接有若干个刀片，且所述中心管上固定连通有若干个搅拌管，所述搅拌管上开设有若干个通孔。
作为本发明进一步的方案，所述循环机构还包括用于将第一处理箱内污水抽入至第二处理箱内的第一输送驱动组，所述第一输送驱动组包括第一活塞板、第一活塞杆、第一弹簧、第一压板、齿条、不完全齿轮和第一转轴，所述第一活塞板通过第一活塞杆滑动连接于第一输送罐的内部，所述第一活塞杆的一端固定连接有第一压板，所述第一输送罐与第一压板的连接处设置有第一弹簧，所述第一压板上固定连接有齿条，所述齿条滑动连接于固定板上，所述固定板固定连接于第一处理箱的外侧，所述齿条的一端固定连接有限位板，所述齿条上啮合连接有不完全齿轮，所述不完全齿轮通过第一转轴转动连接于第一处理箱的外侧，所述第一输送罐固定安装于支撑板上。
作为本发明进一步的方案，所述循环机构还包括用于将第二处理箱内的水循环抽入至第一处理箱内的第二输送驱动组，所述第二输送驱动组包括第二活塞杆、第二活塞板、第二弹簧、第二压板和凸轮，所述第二活塞板通过第二活塞杆滑动连接于第二输送罐的内部，所述第二活塞杆的一端固定连接有第二压板，所述第二压板与第二输送罐的连接处设置有第二弹簧，所述第二压板的外侧活动连接有凸轮，所述凸轮通过第二转轴转动连接于支撑板和固定板上，所述第二转轴通过第一锥齿轮副转动连接有第一转轴的一端，所述第二输送罐固定安装于第二处理箱上。
作为本发明进一步的方案，所述循环机构还包括用于驱动第二转轴旋转的旋转驱动组，所述旋转驱动组包括齿轮副和电机，所述第二转轴通过齿轮副转动连接有电机的输出轴，所述电机固定安装于支撑板上。
作为本发明进一步的方案，所述第二处理机构包括花键轴、花键套杆和搅拌叶，所述花键轴转动连接于第二处理箱的内部，所述花键轴的一端通过第二锥齿轮副转动连接有第二转轴，所述花键套杆滑动连接于花键轴上，所述花键套杆上设置有若干个搅拌叶。
作为本发明进一步的方案，所述第二处理机构还包括用于驱动搅拌叶往复旋转移动的往复驱动组，所述往复驱动组包括活塞套、连接板和电动伸缩杆，所述花键套杆活动连接于活塞套内，且所述活塞套固定连接于第二处理箱上，所述花键套杆的一端转动连接于连接板上，所述连接板固定连接有电动伸缩杆的活塞杆，所述电动伸缩杆固定安装于第二处理箱的外侧。
作为本发明进一步的方案，所述第二处理箱上设置有投料管和排水管，所述排水管上设置有阀门，所述第二处理箱的底部设置有斜坡，所述第二处理箱的内部设置有加热板，所述加热板朝向第四管道与第二处理箱的连通处设置。
作为本发明进一步的方案，所述第一处理箱的内部设置有过滤板和活性炭板，所述过滤板上固定连接有排污管，所述排污管延伸出支撑板的外侧设置，所述排污管上设置有电磁阀门。
作为本发明进一步的方案，所述支撑板的底部设置有若干用于支撑的支撑脚。
本发明提供的一种基于有机废水的零排放处理设备，通过设置的第一处理机构可在水流的持续冲击作用下，实现对第一处理机构的驱动，且第一处理机构可实现对进入污水的破碎和筛分净化处理，并且可通过中心管的端口将消毒液注入，实现对第一处理箱内废水的良好消毒净化处理。
通过设置的循环机构可便于将第一处理箱底部的污水连续的抽取至第二处理箱的内部，另外可同步将第二处理箱底部的水抽取至第一处理箱内继续进行净化消毒处理，该种连续的净化消毒方式，显著提升了对污水的净化处理效率，使水质的合格率进一步提升，处理效果好，便于使用。
通过设置的循环机构可同步带动第二处理机构运作，实现对进入污水的加热消毒处理，便于杀死污水中的有害物质，另外可经由投料管处加入相应的絮凝剂，且可实现第二处理箱内部的移动搅拌混合处理，加速了污水的沉淀，减少了电器的使用，操作简易，成本低，具有节能环保的理念。
（发明人：辛柠灼;辛永光;欧宏森;陈惠婷;李敬添）
