公布日：2022.10.11
申请日：2022.08.01
分类号：C02F3/34(2006.01)I;C02F103/36(2006.01)N
摘要
本发明公开了一种生物降解预处理后三氯蔗糖母液废水的处理方法，涉及到化工生产废弃物处理技术领域，所述生物降解预处理后三氯蔗糖母液废水的处理方法使用生物降解预处理后三氯蔗糖母液废水的处理设备实现，所述生物降解预处理后三氯蔗糖母液废水的处理设备包括反应釜，所述反应釜内部以及反应釜顶部共同设置有第一驱动机构，所述第一驱动机构外侧设置有升降旋转机构，所述第一驱动机构带动升降旋转机构旋转，所述升降旋转机构外侧设置有振荡输出机构。本发明可以使芽孢杆菌群粉更好的混合入驯化用水体中，既可以避免包覆成团现象的出现，同时还可以防止芽孢杆菌群粉附着在反应釜内壁上，有效保证了废水处理效果。
权利要求书

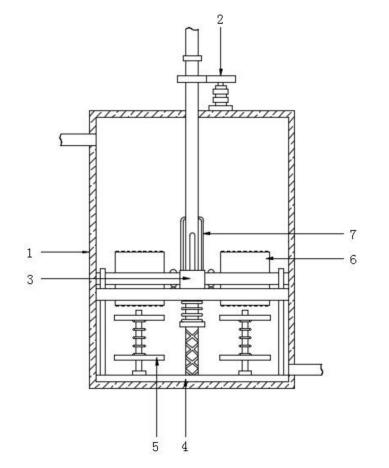

1.一种生物降解预处理后三氯蔗糖母液废水的处理方法，其特征在于：所述生物降解预处理后三氯蔗糖母液废水的处理方法使用生物降解预处理后三氯蔗糖母液废水的处理设备实现，所述生物降解预处理后三氯蔗糖母液废水的处理设备包括反应釜(1)，所述反应釜(1)内部以及反应釜(1)顶部共同设置有第一驱动机构(2)，所述第一驱动机构(2)外侧设置有升降旋转机构(3)，所述第一驱动机构(2)带动升降旋转机构(3)旋转，所述升降旋转机构(3)外侧设置有振荡输出机构(6)，所述第一驱动机构(2)与升降旋转机构(3)上共同设置有暖风供料机构(7)，所述第一驱动机构(2)底部设置有第二驱动机构(4)，所述第一驱动机构(2)带动第二驱动机构(4)往复升降，所述升降旋转机构(3)与第二驱动机构(4)带动振荡输出机构(6)旋转升降，所述第二驱动机构(4)上设置有两个搅拌混匀机构(5)；所述第一驱动机构(2)包括空心转杆(21)、第一齿轮(22)、驱动电机(23)和第二齿轮(24)；所述空心转杆(21)顶端贯穿反应釜(1)内腔顶部并通过轴承与空心转杆(21)转动连接，所述第一齿轮(22)固定套接设置于空心转杆(21)外侧顶部，所述驱动电机(23)固定设置于反应釜(1)顶部右侧，所述第二齿轮(24)与驱动电机(23)传动连接且与第一齿轮(22)啮合；所述升降旋转机构(3)包括滑槽(31)、滑柱(32)、升降套管(33)、第一弹簧(34)和固定套环(35)；所述滑槽(31)贯穿设置于空心转杆(21)上，所述滑柱(32)滑动设置于滑槽(31)内侧，所述升降套管(33)滑动套接设置于滑槽(31)外侧，所述滑柱(32)两端均与升降套管(33)固定连接，所述第一弹簧(34)一端与升降套管(33)固定连接以及另一端与固定套环(35)固定连接，所述第一弹簧(34)与固定套环(35)均滑动套接设置于空心转杆(21)外侧；所述第二驱动机构(4)包括升降板(41)、连接杆(42)和齿轮环(43)；所述空心转杆(21)外侧底部设置有往复螺纹，所述升降板(41)通过往复螺纹与空心转杆(21)连接，所述连接杆(42)设置有两个，两个所述连接杆(42)分别固定设置于升降板(41)顶部两侧，所述齿轮环(43)固定设置于两个连接杆(42)顶端；所述搅拌混匀机构(5)包括螺纹套管(51)、螺纹轴(52)、第一搅拌板(53)、第二弹簧(54)和第二搅拌板(55)；所述螺纹套管(51)固定嵌套设置于升降板(41)顶部，所述螺纹套管(51)套接设置于螺纹轴(52)外侧并与螺纹轴(52)螺纹连接，所述螺纹轴(52)底端通过轴承与反应釜(1)内壁转动连接，所述第一搅拌板(53)、第二弹簧(54)和第二搅拌板(55)由上至下依次套接设置于螺纹轴(52)外侧，所述第一搅拌板(53)与螺纹轴(52)固定连接，所述第二弹簧(54)和第二搅拌板(55)均与螺纹轴(52)滑动连接，所述第二弹簧(54)一端与第一搅拌板(53)固定连接以及另一端与第二搅拌板(55)固定连接；所述振荡输出机构(6)包括安装套环(61)、下触发块(62)和两组输出组件，所述输出组件包括旋转柱(63)、第三齿轮(64)和两组振荡组件，所述振荡组件包括振荡板(65)、滑动柱(66)、端板(67)、上触发块(68)和第三弹簧(69)；所述安装套环(61)固定套接设置于升降套管(33)外侧底部，所述下触发块(62)设置有两个，两个所述下触发块(62)分别固定设置于安装套环(61)顶部两侧，所述旋转柱(63)通过轴承转动嵌套设置于升降套管(33)侧面，所述第三齿轮(64)固定套接设置于旋转柱(63)外侧端部并与齿轮环(43)啮合，所述振荡板(65)固定设置于旋转柱(63)外侧，所述滑动柱(66)设置有多个，多个所述滑动柱(66)均匀滑动嵌套设置于振荡板(65)上，多个所述滑动柱(66)内侧均开设有T形通道，所述端板(67)固定设置于多个滑动柱(66)端部，所述上触发块(68)滑动嵌套设置于旋转柱(63)上，且其端部与端板(67)固定连接，所述第三弹簧(69)设置有两个，所述第三弹簧(69)一端与旋转柱(63)内壁固定连接以及另一端与端板(67)固定连接；所述暖风供料机构(7)包括供料管(71)与L形输出管(72)；所述供料管(71)通过转动接头与空心转杆(21)顶端连接，所述L形输出管(72)设置有两个，两个所述L形输出管(72)分别固定贯穿设置于空心转杆(21)两侧，且其底端贯穿旋转柱(63)顶部并延伸至旋转柱(63)内部。
2.根据权利要求1所述的一种生物降解预处理后三氯蔗糖母液废水的处理方法，其特征在于，所述生物降解预处理后三氯蔗糖母液废水的处理方法具体包括以下步骤：S1、向反应釜(1)内部输入定量三氯蔗糖母液废水用作驯化，随后驱动电机(23)通过第二齿轮(24)与第一齿轮(22)带动空心转杆(21)旋转，空心转杆(21)旋转时通过滑柱(32)与升降套管(33)带动两个旋转柱(63)以空心转杆(21)为轴心进行公转，旋转柱(63)公转时在第三齿轮(64)以及齿轮环(43)的带动下持续自转，进而带动两个振荡板(65)以旋转柱(63)为轴心进行公转；S2、空心转杆(21)转动时带动升降板(41)重复升降，升降板(41)升降时通过连接杆(42)带动齿轮环(43)同步升降，齿轮环(43)上升时通过第三齿轮(64)将旋转柱(63)向上推动，齿轮环(43)下降时第一弹簧(34)将升降套管(33)向下拉动，进而使旋转柱(63)向下滑动，此时两组输出组件以空心转杆(21)为轴心公转，同时往复升降，任意一组输出组件中的两组振荡组件持续以旋转柱(63)为轴心公转；S3、供料管(71)将混合有芽孢杆菌群粉的暖风输入到空心转杆(21)内部，随后暖风通过L形输出管(72)输入到旋转柱(63)内部，在旋转柱(63)持续自转过程中，当任意上触发块(68)在旋转柱(63)带动下与下触发块(62)接触时，下触发块(62)对上触发块(68)进行推动，进而使上触发块(68)通过端板(67)带动多个滑动柱(66)向旋转柱(63)内部滑动，此时旋转柱(63)内部的暖风通过T形通道进入带动芽孢杆菌群粉进入到废水水体中，废水水体被加热；S4、振荡板(65)在后续被旋转柱(63)带动旋转的过程中，持续对废水水体进行振荡，同时持续向水体中注入芽孢杆菌群粉，待芽孢杆菌群粉全部注入后，再次进行三氯蔗糖母液废水的输入，最终得到降解处理后符合排放标准的三氯蔗糖母液废水。
发明内容
本发明的目的在于提供一种生物降解预处理后三氯蔗糖母液废水的处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生物降解预处理后三氯蔗糖母液废水的处理方法，所述生物降解预处理后三氯蔗糖母液废水的处理方法使用生物降解预处理后三氯蔗糖母液废水的处理设备实现，所述生物降解预处理后三氯蔗糖母液废水的处理设备包括反应釜，所述反应釜内部以及反应釜顶部共同设置有第一驱动机构，所述第一驱动机构外侧设置有升降旋转机构，所述第一驱动机构带动升降旋转机构旋转，所述升降旋转机构外侧设置有振荡输出机构，所述第一驱动机构与升降旋转机构上共同设置有暖风供料机构，所述第一驱动机构底部设置有第二驱动机构，所述第一驱动机构带动第二驱动机构往复升降，所述升降旋转机构与第二驱动机构带动振荡输出机构旋转升降，所述第二驱动机构上设置有两个搅拌混匀机构；
所述第一驱动机构包括空心转杆、第一齿轮、驱动电机和第二齿轮；
所述空心转杆顶端贯穿反应釜内腔顶部并通过轴承与空心转杆转动连接，所述第一齿轮固定套接设置于空心转杆外侧顶部，所述驱动电机固定设置于反应釜顶部右侧，所述第二齿轮与驱动电机传动连接且与第一齿轮啮合；
优选的，所述升降旋转机构包括滑槽、滑柱、升降套管、第一弹簧和固定套环；
所述滑槽贯穿设置于空心转杆上，所述滑柱滑动设置于滑槽内侧，所述升降套管滑动套接设置于滑槽外侧，所述滑柱两端均与升降套管固定连接，所述第一弹簧一端与升降套管固定连接以及另一端与固定套环固定连接，所述第一弹簧与固定套环均滑动套接设置于空心转杆外侧；
所述第二驱动机构包括升降板、连接杆和齿轮环；
所述空心转杆外侧底部设置有往复螺纹，所述升降板通过往复螺纹与空心转杆连接，所述连接杆设置有两个，两个所述连接杆分别固定设置于升降板顶部两侧，所述齿轮环固定设置于两个连接杆顶端；
所述搅拌混匀机构包括螺纹套管、螺纹轴、第一搅拌板、第二弹簧和第二搅拌板；
所述螺纹套管固定嵌套设置于升降板顶部，所述螺纹套管套接设置于螺纹轴外侧并与螺纹轴螺纹连接，所述螺纹轴底端通过轴承与反应釜内壁转动连接，所述第一搅拌板、第二弹簧和第二搅拌板由上至下依次套接设置于螺纹轴外侧，所述第一搅拌板与螺纹轴固定连接，所述第二弹簧和第二搅拌板均与螺纹轴滑动连接，所述第二弹簧一端与第一搅拌板固定连接以及另一端与第二搅拌板固定连接；
所述振荡输出机构包括安装套环、下触发块和两组输出组件，所述输出组件包括旋转柱、第三齿轮和两组振荡组件，所述振荡组件包括振荡板、滑动柱、端板、上触发块和第三弹簧；
所述安装套环固定套接设置于升降套管外侧底部，所述下触发块设置有两个，两个所述下触发块分别固定设置于安装套环顶部两侧，所述旋转柱通过轴承转动嵌套设置于升降套管侧面，所述第三齿轮固定套接设置于旋转柱外侧端部并与齿轮环啮合，所述振荡板固定设置于旋转柱外侧，所述滑动柱设置有多个，多个所述滑动柱均匀滑动嵌套设置于振荡板上，多个所述滑动柱内侧均开设有T形通道，所述端板固定设置于多个滑动柱端部，所述上触发块滑动嵌套设置于旋转柱上，且其端部与端板固定连接，所述第三弹簧设置有两个，所述第三弹簧一端与旋转柱内壁固定连接以及另一端与端板固定连接；
所述暖风供料机构包括供料管与L形输出管；
所述供料管通过转动接头与空心转杆顶端连接，所述L形输出管设置有两个，两个所述L形输出管分别固定贯穿设置于空心转杆两侧，且其底端贯穿旋转柱顶部并延伸至旋转柱内部。
优选的，所述生物降解预处理后三氯蔗糖母液废水的处理方法具体包括以下步骤：
S1、向反应釜内部输入定量三氯蔗糖母液废水用作驯化，随后驱动电机通过第二齿轮与第一齿轮带动空心转杆旋转，空心转杆旋转时通过滑柱与升降套管带动两个旋转柱以空心转杆为轴心进行公转，旋转柱公转时在第三齿轮以及齿轮环的带动下持续自转，进而带动两个振荡板以旋转柱为轴心进行公转；
S2、空心转杆转动时带动升降板重复升降，升降板升降时通过连接杆带动齿轮环同步升降，齿轮环上升时通过第三齿轮将旋转柱向上推动，齿轮环下降时第一弹簧将升降套管向下拉动，进而使旋转柱向下滑动，此时两组输出组件以空心转杆为轴心公转，同时往复升降，任意一组输出组件中的两组振荡组件持续以旋转柱为轴心公转；
S3、供料管将混合有芽孢杆菌群粉的暖风输入到空心转杆内部，随后暖风通过L形输出管输入到旋转柱内部，在旋转柱持续自转过程中，当任意上触发块在旋转柱带动下与下触发块接触时，下触发块对上触发块进行推动，进而使上触发块通过端板带动多个滑动柱向旋转柱内部滑动，此时旋转柱内部的暖风通过T形通道进入带动芽孢杆菌群粉进入到废水水体中，废水水体被加热；
S4、振荡板在后续被旋转柱带动旋转的过程中，持续对废水水体进行振荡，同时持续向水体中注入芽孢杆菌群粉，待芽孢杆菌群粉全部注入后，再次进行三氯蔗糖母液废水的输入，最终得到降解处理后符合排放标准的三氯蔗糖母液废水。
本发明的技术效果和优点：
本发明通过设置有第一驱动机构、升降旋转机构、第二驱动机构、振荡输出机构和暖风供料机构，以便于利用第一驱动机构对升降旋转机构与第二驱动机构进行驱动，进而使升降旋转机构与第二驱动机构带动振荡输出机构进行重复升降以及旋转，另外通过暖风供料机构持续向振荡输出机构中输入混合有芽孢杆菌群粉的暖风，振荡输出机构则在向废水水体中注入混合有芽孢杆菌群粉的暖风的同时对水体进行持续振荡，相较于现有技术中的同类型工艺，本发明可以使芽孢杆菌群粉更好的混合入驯化用水体中，既可以避免包覆成团现象的出现，同时还可以防止芽孢杆菌群粉附着在反应釜内壁上，有效保证了废水处理效果。
（发明人：万智欣;王小强;游胜勇;李玲;崔红敏）
