公布日：2022.08.09
申请日：2022.05.05
分类号：C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I
摘要
本发明适用于废水处理领域，提供了一种多级电催化氧化废水处理装置，包括处理箱，所述处理箱的内部固定连接有隔板，所述隔板将处理箱的内部分为安装室和处理室，所述处理箱的侧面设置有进水管与出水管，所述进水管与出水管位于处理箱的两侧，所述处理箱的内顶壁固定连接有两个第一安装箱。本发明使用多级电催化且通入不同的氧化剂，大大增强了废水的处理效果；齿轮带动伸缩杆摆动，伸缩杆带动刮板对电极板表面的污垢进行刮除，避免了电极板长时间运行导致表面产生污垢的情况发生，提高了废水处理的效率；搅拌机构反复对废水进行搅拌，使臭氧及双氧水与废水快速并均匀地混合，增加了电催化的效果，大大增强了处理废水的效果。
权利要求书

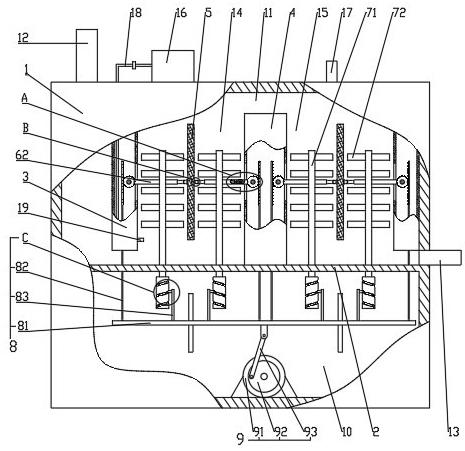

1.一种多级电催化氧化废水处理装置，包括处理箱，其特征在于，所述处理箱的内部固定连接有隔板，所述隔板将处理箱的内部分为安装室和处理室，所述处理箱的内顶壁固定连接有两个第一安装箱，两个所述第一安装箱与隔板之间留有缝隙，所述隔板位于处理室的侧面固定连接有第二安装箱，所述第二安装箱与处理箱的内顶部之间留有缝隙，且第二安装箱位于两个第一安装箱之间，两个所述第一安装箱与第二安装箱之间均设置有电极板，还包括：四个刮除机构，四个所述刮除机构分别转动连接在第一安装箱和第二安装箱的内部，且每两个刮除机构分别与一个电极板的两侧抵接，所述刮除机构能够通过往复摆动的方式对电极板表面的污垢进行刮除；四个搅拌机构，四个所述搅拌机构均与隔板转动连接，且每两个搅拌机构关于一个电极板对称分布，所述搅拌机构能够通过转动的方式对废水进行搅拌，搅拌机构能够通过对废水搅拌的方式加速废水与氧化剂的均匀混合；传动机构，所述传动机构滑动连接在安装室内，且传动机构与刮除机构之间啮合连接，传动机构与搅拌机构之间滑动连接，所述传动机构能够通过竖向往复运动的方式带动刮除机构往复摆动和搅拌机构往复转动；驱动机构，所述驱动机构安装在安装室的内底部，且驱动机构与传动机构铰接，所述驱动机构能够通过持续转动的方式带动传动机构竖向往复运动。
2.根据权利要求1所述的多级电催化氧化废水处理装置，其特征在于，所述刮除机构包括齿轮，所述齿轮转动连接在第一安装箱或第二安装箱的内部，且齿轮的周侧面固定连接有伸缩杆，所述伸缩杆的一端铰接有刮板，所述刮板与电极板表面抵接。
3.根据权利要求2所述的多级电催化氧化废水处理装置，其特征在于，所述伸缩杆包括固定套筒、活动杆及压缩弹簧，所述固定套筒与齿轮固定连接，所述活动杆插接在固定套筒的内部，所述压缩弹簧设置在固定套筒与活动杆之间，所述活动杆的游离端与刮板表面抵接。
4.根据权利要求1所述的多级电催化氧化废水处理装置，其特征在于，所述搅拌机构包括搅拌杆，所述搅拌杆与隔板转动连接，且搅拌杆的一端固定连接有若干个搅拌叶，若干个所述搅拌叶在搅拌杆上均匀分布，所述搅拌杆延伸到安装室内部的一端固定连接有配重柱。
5.根据权利要求4所述的多级电催化氧化废水处理装置，其特征在于，所述传动机构包括升降板，所述升降板与安装室的内壁滑动连接，且升降板靠近处理室的端面固定连接有四个齿条，每一个所述齿条均与一个齿轮啮合连接；所述升降板靠近处理室的端面固定连接有支撑板，所述支撑板靠近配重柱的侧面固定连接有固定柱，所述配重柱的周侧面开设有螺旋槽，所述固定柱的一端与螺旋槽滑动连接。
6.根据权利要求5所述的多级电催化氧化废水处理装置，其特征在于，所述驱动机构包括电动机，所述电动机固定安装在安装室的内底部，且电动机的输出轴固定连接有转盘，所述转盘的侧面偏离圆心的一侧铰接有连杆，所述连杆的游离端与升降板铰接。
7.根据权利要求1所述的多级电催化氧化废水处理装置，其特征在于，其中一个所述第一安装箱与第二安装箱之间形成一级氧化室，另一个所述第一安装箱与第二安装箱之间形成二级氧化室，所述一级氧化室与二级氧化室相连通。
8.根据权利要求7所述的多级电催化氧化废水处理装置，其特征在于，所述处理箱的外侧面固定连接有臭氧发生器和上料管，所述臭氧发生器的一侧连通有输气管，所述输气管的一端延伸到一级氧化室的内部，且输气管的一端连通有出气头，所述出气头固定连接在其中一个第一安装箱上；所述上料管的一端延伸到二级氧化室的内部。
发明内容
本发明的目的在于提供一种多级电催化氧化废水处理装置，旨在解决通入氧化剂时，氧化剂不能快速地与废水进行均匀混合，降低氧化效果且长时间运行的电极表面会结垢，降低处理效率的问题。
本发明是这样实现的，一种多级电催化氧化废水处理装置，包括处理箱，所述处理箱的内部固定连接有隔板，所述隔板将处理箱的内部分为安装室和处理室，所述处理箱的侧面设置有进水管与出水管，所述进水管与出水管位于处理箱的两侧，所述处理箱的内顶壁固定连接有两个第一安装箱，两个所述第一安装箱与隔板之间留有缝隙，所述隔板位于处理室的侧面固定连接有第二安装箱，所述第二安装箱与处理箱的内顶部之间留有缝隙，且第二安装箱位于两个第一安装箱之间，两个所述第一安装箱与第二安装箱之间均设置有电极板，还包括：四个刮除机构，四个所述刮除机构分别转动连接在第一安装箱和第二安装箱的内部，且每两个刮除机构分别与一个电极板的两侧抵接，所述刮除机构能够通过往复摆动的方式对电极板表面的污垢进行刮除；四个搅拌机构，四个所述搅拌机构均与隔板转动连接，且每两个搅拌机构关于一个电极板对称分布，所述搅拌机构能够通过转动的方式对废水进行搅拌，搅拌机构能够通过对废水搅拌的方式加速废水与氧化剂的均匀混合；传动机构，所述传动机构滑动连接在安装室内，且传动机构与刮除机构之间啮合连接，传动机构与搅拌机构之间滑动连接，所述传动机构能够通过竖向往复运动的方式带动刮除机构往复摆动和搅拌机构往复转动；驱动机构，所述驱动机构安装在安装室的内底部，且驱动机构与传动机构铰接，所述驱动机构能够通过持续转动的方式带动传动机构竖向往复运动。
进一步的技术方案，所述刮除机构包括齿轮，所述齿轮转动连接在第一安装箱或第二安装箱的内部，且齿轮的周侧面固定连接有伸缩杆，所述第一安装箱与第二安装箱的侧面均开设有活动槽，所述伸缩杆贯穿活动槽并且与活动槽滑动连接，所述伸缩杆的一端铰接有刮板，所述刮板与电极板表面抵接。
进一步的技术方案，所述伸缩杆包括固定套筒、活动杆以及压缩弹簧，所述固定套筒与齿轮固定连接，所述活动杆插接在固定套筒的内部，所述压缩弹簧设置在固定套筒与活动杆之间，所述活动杆的游离端与刮板表面抵接。
进一步的技术方案，所述搅拌机构包括搅拌杆，所述搅拌杆与隔板转动连接，且搅拌杆的一端固定连接有若干个搅拌叶，若干个所述搅拌叶在搅拌杆上均匀分布，所述搅拌杆延伸到安装室内部的一端固定连接有配重柱。
进一步的技术方案，所述传动机构包括升降板，所述升降板与安装室的内壁滑动连接，且升降板靠近处理室的端面固定连接有四个齿条，每一个所述齿条均与一个齿轮啮合连接；所述升降板靠近处理室的端面固定连接有支撑板，所述支撑板靠近配重柱的侧面固定连接有固定柱，所述配重柱的周侧面开设有螺旋槽，所述固定柱的一端与螺旋槽滑动连接。
进一步的技术方案，所述驱动机构包括电动机，所述电动机固定安装在安装室的内底部，且电动机的输出轴固定连接有转盘，所述转盘的侧面偏离圆心的一侧铰接有连杆，所述连杆的游离端与升降板铰接。
进一步的技术方案，其中一个所述第一安装箱与第二安装箱之间形成一级氧化室，另一个所述第一安装箱与第二安装箱之间形成二级氧化室，所述一级氧化室与二级氧化室相连通。
进一步的技术方案，所述处理箱的外侧面固定连接有臭氧发生器和上料管，所述臭氧发生器的一侧连通有输气管，所述输气管的一端延伸到一级氧化室的内部，所述输气管的中部设置有电磁阀门，且输气管的一端连通有出气头，所述出气头固定连接在其中一个第一安装箱上；所述上料管的一端延伸到二级氧化室的内部。
相较于现有技术，本发明的有益效果如下：本发明提供的一种多级电催化氧化废水处理装置，使用多级电催化且通入不同的氧化剂，大大增强了废水处理的效果；齿轮带动伸缩杆摆动，伸缩杆带动刮板对电极板表面的污垢进行刮除，避免了电极板长时间运行导致表面产生污垢的情况发生，提高了废水处理的效率；搅拌机构反复对废水进行搅拌，使臭氧及双氧水与废水快速并均匀地混合，增加了电催化的效果，大大增强了处理废水的效果。
（发明人：葛清波;侯兵;路中建;秦莉;孔明龙;陈园伟）
