公布日：2022.05.06
申请日：2020.11.03
分类号：B01D33/15(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;B01D33/48(2006.01)I
摘要

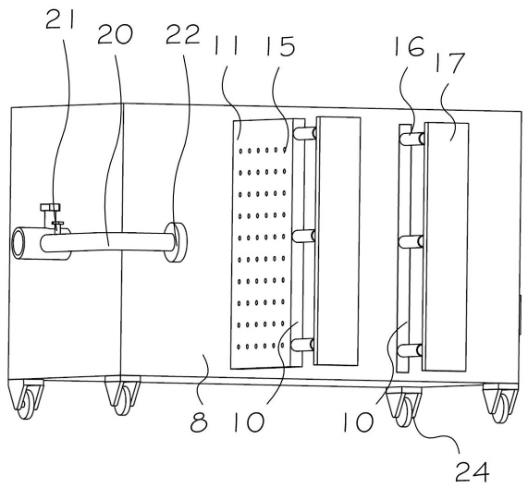

本发明公开了一种污水处理用转盘过滤机，包括滤筒，所述滤筒上安装有驱动电机，所述驱动电机的输出轴上均匀设置有多个滤饼，且多个滤饼均位于滤筒内，所述滤筒上端面上安装有多个清洁机构，所述清洁机构与输出轴之间设置有传动机构，所述滤筒上端面上安装有冲洗箱，所述冲洗箱内设置有冲洗机构，所述滤筒上端侧壁连接有进水管，所述滤筒下端侧壁连接有出水管。本发明通过传动机构和清洁机构的配合，可以在滤饼对污水过滤时对滤饼进行清洁防止滤饼被杂质堵塞，从而提高了滤饼的过滤质量和过滤效率，通过冲洗机构配合废渣管既可以快速将滤筒内积存的废渣排出滤筒，又能够对滤饼做进一步清理。
权利要求书
1.一种污水处理用转盘过滤机，包括滤筒，其特征在于，所述滤筒上安装有驱动电机，所述驱动电机的输出轴上均匀设置有多个滤饼，且多个滤饼均位于滤筒内，所述滤筒上端面上安装有多个清洁机构，所述清洁机构与输出轴之间设置有传动机构，所述滤筒上端面上安装有冲洗箱，所述冲洗箱内设置有冲洗机构，所述滤筒上端侧壁连接有进水管，所述滤筒下端侧壁连接有出水管。
2.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于，所述清洁机构包括滤筒上端面上通过转轴转动安装的转杆，所述转杆的下端贯穿滤筒的侧壁并固定套设有清洁刷，且清洁刷与滤饼远离进水管的一侧面摩擦接触。
3.根据权利要求2所述的一种污水处理用转盘过滤机，其特征在于，所述传动机构包括驱动电机的输出轴上过盈配合的第一锥齿轮，所述滤筒侧壁上转动安装有转轴，所述转轴的下端固定套设有第二锥齿轮，且第二锥齿轮与第一锥齿轮啮合，所述转轴与每个转杆上均通过平键安装有传动轮，且多个传动轮上共同套设有传动带。
4.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于，所述冲洗机构包括冲洗箱内顶壁上设置的冲洗主管，所述冲洗主管的下端连接有多个冲洗支管，且每个冲洗支管的下端均位于滤筒内。
5.根据权利要求4所述的一种污水处理用转盘过滤机，其特征在于，每个所述冲洗支管的下端均连接有喷头。
6.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于，所述滤筒下端面上均匀连接有多个废渣管，且每个废渣管与滤筒内腔连通处均位于对应滤饼远离出水管的一侧。
发明内容
本发明的目的是为了解决现有技术中存在转盘过滤机滤饼易堵塞，清洗难度大的缺点，而提出的一种污水处理用转盘过滤机。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理用转盘过滤机，包括滤筒，所述滤筒上安装有驱动电机，所述驱动电机的输出轴上均匀设置有多个滤饼，且多个滤饼均位于滤筒内，所述滤筒上端面上安装有多个清洁机构，所述清洁机构与输出轴之间设置有传动机构，所述滤筒上端面上安装有冲洗箱，所述冲洗箱内设置有冲洗机构，所述滤筒上端侧壁连接有进水管，所述滤筒下端侧壁连接有出水管。
优选地，所述清洁机构包括滤筒上端面上通过转轴转动安装的转杆，所述转杆的下端贯穿滤筒的侧壁并固定套设有清洁刷，且清洁刷与滤饼远离进水管的一侧面摩擦接触。
优选地，所述传动机构包括驱动电机的输出轴上过盈配合的第一锥齿轮，所述滤筒侧壁上转动安装有转轴，所述转轴的下端固定套设有第二锥齿轮，且第二锥齿轮与第一锥齿轮啮合，所述转轴与每个转杆上均通过平键安装有传动轮，且多个传动轮上共同套设有传动带。
优选地，所述冲洗机构包括冲洗箱内顶壁上设置的冲洗主管，所述冲洗主管的下端连接有多个冲洗支管，且每个冲洗支管的下端均位于滤筒内。
优选地，每个所述冲洗支管的下端均连接有喷头。
优选地，所述滤筒下端面上均匀连接有多个废渣管，且每个废渣管与滤筒内腔连通处均位于对应滤饼远离出水管的一侧。
本发明的有益效果：1、通过驱动电机的输出轴带动第一锥齿轮转动，第一锥齿轮通过第二锥齿轮带动转轴转动，转轴通过皮带机构带动多个转杆同时转动，转杆带动清洁刷转动，从而将滤饼上粘附的杂质去除，避免了经常停机清理滤饼的操作，提高了过滤效率和过滤质量。
2、通过设置废渣管、冲洗主管和冲洗支管，可以及时将滤筒内积存的杂质排出滤筒并进一步对滤饼进行清理，提高滤饼的过滤效率。
综上所述，本发明通过传动机构和清洁机构的配合，可以在滤饼对污水过滤时对滤饼进行清洁防止滤饼被杂质堵塞，从而提高了滤饼的过滤质量和过滤效率，通过冲洗机构配合废渣管既可以快速将滤筒内积存的废渣排出滤筒，又能够对滤饼做进一步清理。
（发明人：王波）
