公布日：2022.07.05
申请日：2022.03.28
分类号：B01D25/12(2006.01)I;B01D25/32(2006.01)I;B01D25/34(2006.01)I;B01D25/38(2006.01)I
摘要
本发明公开了一种PCB板退锡废水的无损再生处理装置，包括压滤机本体和设置在压滤机本体上的压滤板；所述压滤机本体上设置有U形框架，所述U形框架内设置有清洁挡板，所述U形框架和清洁挡板之间设置有调控机构，所述U形框架一侧设置有水箱，所述水箱上设置有喷水组件，此PCB板退锡废水的无损再生处理装置，以区别于现有技术，使得操作人员在对压滤板表面进行清洁时，通过所述调控机构能够驱使所述U形框架移位至需要清洁的压滤板上方，进而驱使所述清洁挡板移位，并罩在所述压滤板外侧对其表面残留的锡泥进行清扫，同时，通过所述喷水组件能够对压滤板进行喷水清洗，进一步提高对于残留锡泥的清洁效果。
权利要求书

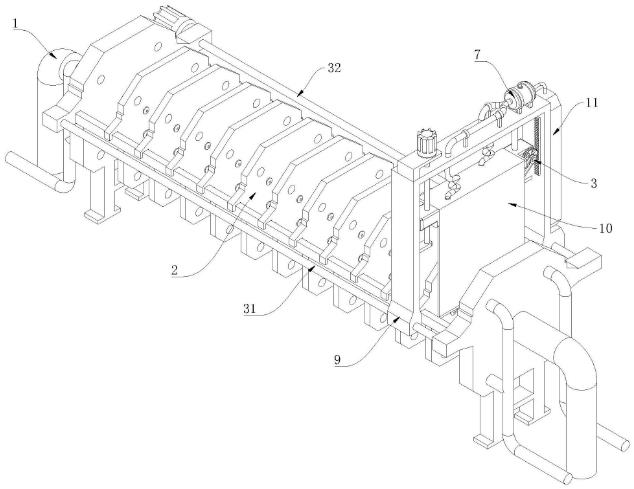

1.一种PCB板退锡废水的无损再生处理装置，包括压滤机本体(1)和设置在压滤机本体(1)上的压滤板(2)；其特征在于：所述压滤机本体(1)上设置有U形框架(9)，所述U形框架(9)内设置有清洁挡板(10)，所述U形框架(9)和清洁挡板(10)之间设置有调控机构(3)，通过所述调控机构(3)能够驱使所述U形框架(9)移位至需要清洁的压滤板(2)上方，进而驱使所述清洁挡板(10)移位，并罩在所述压滤板(2)外侧对其表面残留的锡泥进行清扫；所述U形框架(9)一侧设置有水箱(11)，所述水箱(11)上设置有喷水组件(7)，所述喷水组件(7)能够对压滤板(2)进行喷水清洗。
2.根据权利要求1所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述调控机构(3)包括设置在压滤机本体(1)一侧的导向柱(31)，所述压滤机本体(1)另一侧转动设置有螺杆一(32)，所述压滤机本体(1)上设置有第一电机(33)，所述第一电机(33)输出端与螺杆一(32)相连接，所述U形框架(9)一侧套设在导向柱(31)上，另一侧与螺杆一(32)螺纹连接，第一电机(33)能够驱使螺杆一(32)转动，在导向柱(31)的作用下，能够驱使U形框架(9)移位；所述U形框架(9)远离水箱(11)一侧顶部设置有安装架(34)，所述安装架(34)上设置有传动件(4)，所述传动件(4)用于驱使所述清洁挡板(10)升降移位，并罩在所述压滤板(2)外侧；所述清洁挡板(10)内部两侧均设置有清洁杆(35)，所述清洁挡板(10)两侧均设置有清洁件(5)，所述清洁件(5)能够对所述压滤板(2)表面残留的锡泥进行清扫。
3.根据权利要求2所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述传动件(4)包括两个设置在U形框架(9)两侧的定位板(41)，所述安装架(34)和定位板(41)之间转动设置有螺杆二(42)，所述安装架(34)顶部设置有与螺杆二(42)相连接的第二电机(43)，两个所述定位板(41)中远离安装架(34)的一个所述定位板(41)和U形框架(9)之间设置有固定柱(44)，所述清洁挡板(10)两侧均设置有连接块(45)，任意一个所述连接块(45)套设在固定柱(44)外侧，另一个所述连接块(45)与螺杆二(42)螺纹连接。
4.根据权利要求3所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述连接块(45)上均开设有固定槽(51)，所述清洁件(5)包括转动设置在连接块(45)上的旋转轴(52)，所述旋转轴(52)上设置有齿轮(53)，所述U形框架(9)内壁上还设置有与齿轮(53)相啮合的齿条(54)，在所述清洁挡板(10)移位时，齿条(54)能够带动齿轮(53)和旋转轴(52)同步转动；所述清洁挡板(10)内还设置有联动件(6)，所述清洁杆(35)与所述联动件(6)相连接，通过所述联动件(6)能够驱使清洁杆(35)转动。
5.根据权利要求4所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述联动件(6)包括转动设置在清洁挡板(10)一侧中部的短轴(61)，所述短轴(61)和旋转轴(52)外侧均设置有带轮(62)，两个所述带轮(62)之间设置有同步带(63)，所述清洁杆(35)设置在短轴(61)端部，在所述旋转轴(52)转动时，能够驱使短轴(61)同步转动，进而带动清洁杆(35)转动，并对所述压滤板(2)表面残留的锡泥进行清扫。
6.根据权利要求5所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述清洁挡板(10)底部两侧均设置倾斜突出刮板(12)。
7.根据权利要求6所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述喷水组件(7)包括设置在U形框架(9)顶部的固定架(71)，所述固定架(71)上设置有水泵(72)，所述水泵(72)与水箱(11)相连接，所述水泵(72)出水口设置有分流件(8)，所述分流件(8)能够在所述清洁挡板(10)升降时，将水泵(72)出水口排出的分向两侧，进而实现对压滤板(2)两侧进行清洗。
8.根据权利要求7所述的一种PCB板退锡废水的无损再生处理装置，其特征在于：所述分流件(8)包括设置在水泵(72)出水口的Y形管(81)，所述U形框架(9)上设置有管道支架(82)，所述Y形管(81)设置在管道支架(82)上，所述Y形管(81)道两端均连通有清洗软管(83)，所述清洁挡板(10)内部两侧均设置有中间管(84)，所述中间管(84)一端与相邻的清洗软管(83)相连通，另一端分别设置有出水管道(85)。
发明内容
本发明的目的在于提供一种PCB板退锡废水的无损再生处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种PCB板退锡废水的无损再生处理装置，包括压滤机本体和设置在压滤机本体上的压滤板；所述压滤机本体上设置有U形框架，所述U形框架内设置有清洁挡板，所述U形框架和清洁挡板之间设置有调控机构，所述U形框架一侧设置有水箱，所述水箱上设置有喷水组件，以区别于现有技术，使得操作人员在对压滤板表面进行清洁时，通过所述调控机构能够驱使所述U形框架移位至需要清洁的压滤板上方，进而驱使所述清洁挡板移位，并罩在所述压滤板外侧对其表面残留的锡泥进行清扫，同时，通过所述喷水组件能够对压滤板进行喷水清洗，进一步提高对于残留锡泥的清洁效果。
优选的，所述调控机构包括设置在压滤机本体一侧的导向柱，所述压滤机本体另一侧转动设置有螺杆一，所述压滤机本体上设置有第一电机，所述第一电机输出端与螺杆一相连接，所述U形框架一侧套设在导向柱上，另一侧与螺杆一螺纹连接，第一电机能够驱使螺杆一转动，在导向柱的作用下，能够驱使U形框架移位；
所述U形框架远离水箱一侧顶部设置有安装架，所述安装架上设置有传动件，所述传动件用于驱使所述清洁挡板升降移位，并罩在所述压滤板外侧；
所述清洁挡板内部两侧均设置有清洁杆，所述清洁挡板两侧均设置有清洁件，所述清洁件能够对所述压滤板表面残留的锡泥进行清扫。
优选的，所述传动件包括两个设置在U形框架两侧的定位板，所述安装架和定位板之间转动设置有螺杆二，所述安装架顶部设置有与螺杆二相连接的第二电机，两个所述定位板中远离安装架的一个所述定位板和U形框架之间设置有固定柱，所述清洁挡板两侧均设置有连接块，任意一个所述连接块套设在固定柱外侧，另一个所述连接块与螺杆二螺纹连接。
优选的，所述连接块上均开设有固定槽，所述清洁件包括转动设置在连接块上的旋转轴，所述旋转轴上设置有齿轮，所述U形框架内壁上还设置有与齿轮相啮合的齿条，在所述清洁挡板移位时，齿条能够带动齿轮和旋转轴同步转动；
所述清洁挡板内还设置有联动件，所述清洁杆与所述联动件相连接，通过所述联动件能够驱使清洁杆转动。
优选的，所述联动件包括转动设置在清洁挡板一侧中部的短轴，所述短轴和旋转轴外侧均设置有带轮，两个所述带轮之间设置有同步带，所述清洁杆设置在短轴端部，在所述旋转轴转动时，能够驱使短轴同步转动，进而带动清洁杆转动，并对所述压滤板表面残留的锡泥进行清扫。
优选的，所述清洁挡板底部两侧均设置倾斜突出刮板。
优选的，所述喷水组件包括设置在U形框架顶部的固定架，所述固定架上设置有水泵，所述水泵与水箱相连接，所述水泵出水口设置有分流件，所述分流件能够在所述清洁挡板升降时，将水泵出水口排出的分向两侧，进而实现对压滤板两侧进行清洗。
优选的，所述分流件包括设置在水泵出水口的Y形管，所述U形框架上设置有管道支架，所述Y形管设置在管道支架上，所述Y形管道两端均连通有清洗软管，所述清洁挡板内部两侧均设置有中间管，所述中间管一端与相邻的清洗软管相连通，另一端分别设置有出水管道。
与现有技术相比，本发明的有益效果是：
1、本发明使得操作人员在对压滤板表面进行清洁时，通过所述调控机构能够驱使所述U形框架移位至需要清洁的压滤板上方，进而驱使所述清洁挡板移位，并罩在所述压滤板外侧对其表面残留的锡泥进行清扫。
2、本发明通过所述喷水组件能够对压滤板进行喷水清洗，进一步提高对于残留锡泥的清洁效果。
（发明人：葛志强;张琦;陈百盈）
