公布日：2022.05.10
申请日：2022.02.10
分类号：C02F9/04(2006.01)I;C02F1/72(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及一种生活污水循环氧化装置，属于环保技术领域。包括箱体和安装于箱体上方的盖板，所述箱体中设置有多个竖直隔板，所述竖直隔板将所述箱体分割成多个氧化区域，所述氧化区域从左至右分别为沉淀箱体、曝气箱体、反应箱体和收集箱体，所述沉淀箱体和所述曝气箱体设置有进水阀。本发明的有益之处是：通过沉淀箱体对生活污水进行过滤，通过曝气箱体中的曝气器对污水进行曝气氧化，通过在反应箱体中放置氧化剂，从而通过化学反应降低污水中有机物的含量，通过收集箱体将处理后的污水进行收以便后续处理，本发明结构新颖，操作方便，污水处理效果较好。
权利要求书

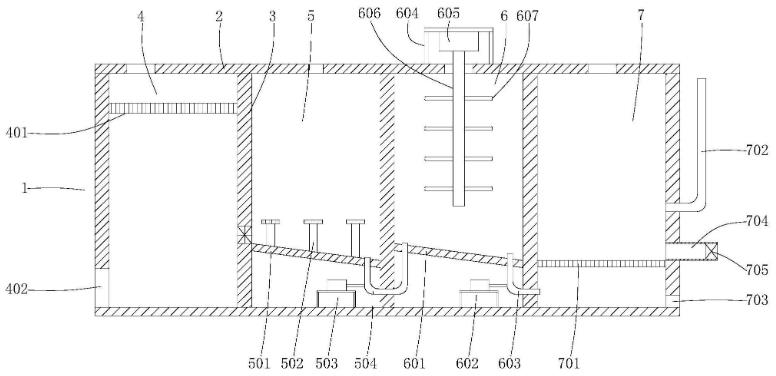

1.一种生活污水循环氧化装置，其特征在于：包括箱体（1）和安装于箱体（1）上方的盖板（2），所述箱体（1）中设置有多个竖直隔板（3），所述竖直隔板（3）将所述箱体（1）分割成多个氧化区域，所述氧化区域从左至右分别为沉淀箱体（4）、曝气箱体（5）、反应箱体（6）和收集箱体（7），所述沉淀箱体（4）和所述曝气箱体（5）之间设置有进水阀。
2.根据权利要求1所述的生活污水循环氧化装置，其特征在于：所述沉淀箱体（4）的内部上端设置过滤网（401），所述沉淀箱体（4）内部的左下角设置有清淤凹槽（402）。
3.根据权利要求1所述的生活污水循环氧化装置，其特征在于：所述曝气箱体（5）内设置倾斜放置的第一导流板（501），所述第一导流板（501）上设置多个曝气器（502），所述第一导流板（501）的底部设置有第一抽水泵（503），所述第一抽水泵（503）上连接有U型管（504），所述U型管（504）的一端连接到曝气箱体（5）中，另一端连接到反应箱体（6）中。
4.根据权利要求1所述的生活污水循环氧化装置，其特征在于：所述反应箱体（6）的内部设置倾斜放置的第二导流板（601），所述第二导流板（601）的底部设置第二抽水泵（602），所述第二抽水泵（602）上连接有L型管（603），所述L型管（603）的一端连接到反应箱体（6），另一端连接到收集箱体（7）中。
5.根据权利要求4所述的生活污水循环氧化装置，其特征在于：所述反应箱体（6）的顶部设置有搅拌结构，所述搅拌结构包括搅拌支架（604），所述搅拌支架（604）上设置搅拌电机（605）上，所述搅拌电机（605）的电机轴上设置搅拌棒（606），所述搅拌棒（606）上设置有多个水平放置的搅拌杆（607）。
6.根据权利要求1所述的生活污水循环氧化装置，其特征在于：所述收集箱体（7）的内部下方设置过滤挡板（701），所述收集箱体（7）的外侧设置连通管（702），所述连通管（702）连接到收集箱体（7）中。
7.根据权利要求6所述的生活污水循环氧化装置，其特征在于：所述收集箱体（7）的右侧下方还设置有清理孔（703），所述收集箱体（7）的右侧中部还设置有出水管（704），所述出水管（704）上设置排水阀（705）。
发明内容
本发明所要解决的技术问题是：提供一种生活污水循环氧化装置，以解决行业中面临的问题。
为了解决上述技术问题，本发明是通过以下技术方案实现的：一种生活污水循环氧化装置，包括箱体和安装于箱体上方的盖板，所述箱体中设置有多个竖直隔板，所述竖直隔板将所述箱体分割成多个氧化区域，所述氧化区域从左至右分别为沉淀箱体、曝气箱体、反应箱体和收集箱体，所述沉淀箱体和所述曝气箱体设置有进水阀。
所述沉淀箱体的内部上端设置过滤网，所述沉淀箱体内部的左下角设置有清淤凹槽。
所述曝气箱体内设置倾斜放置的第一导流板，所述第一导流板上设置多个曝气器，所述第一导流板的底部设置有第一抽水泵，所述第一抽水泵上连接有U型管，所述U型管的一端连接到沉淀箱体中，另一端连接到曝气箱体中。
所述反应箱体的内部设置倾斜放置的第二导流板，所述第二导流板的底部设置第二抽水泵，所述第二抽水泵上连接有L型管，所述L型管的一端连接到反应箱体，另一端连接到收集箱体中。
所述反应箱体的顶部设置有搅拌结构，所述搅拌结构包括搅拌支架，所述搅拌支架上设置搅拌电机，所述搅拌电机的电机轴上设置搅拌棒，所述搅拌棒上设置有多个水平放置的搅拌杆。
所述收集箱体的内部下方设置过滤挡板，所述收集箱体的外侧设置连通管，所述连通管连接到收集箱体中。
所述收集箱体的右侧下方还设置有清理孔，所述收集箱体的右侧中部还设置有出水管，所述出水管上设置排水阀。
与现有技术相比，本发明的有益之处是：通过沉淀箱体对生活污水进行过滤，通过曝气箱体中的曝气器对污水进行曝气氧化，通过在反应箱体中放置氧化剂，从而通过化学反应降低污水中有机物的含量，通过收集箱体将处理后的污水进行收以便后续处理，本发明结构新颖，操作方便，污水处理效果较好。
（发明人：秦勇峰;王新）
