公布日：2022.05.27
申请日：2022.02.23
分类号：B01F25/64(2022.01)I;B01F27/706(2022.01)I;B01F35/75(2022.01)I;F16F15/04(2006.01)I;C02F1/00(2006.01)I
摘要
本发明公开了一种污水处理用防堵塞型干泥泵，包括泵筒、敞口方型斗槽、上驱动电机、上翻转叶片和下翻转叶片，在泵筒内部的下方设有下螺杆，下螺杆的外表面设有多个下翻转叶片，下螺杆的右端与下驱动电机的转轴固定连接，下驱动电机同理与启动仓外的电源插头电性连接，下螺杆、下翻转叶片位于上螺杆、上翻转叶片的下方，当装置通上电后，下驱动电机的转轴转动，带动下螺杆转动，下螺杆带动泵筒内的下翻转叶片转动，下翻转叶片搭配上翻转叶片转动，实现泵筒内双翻转叶的搅拌，提高对泵筒内的污水杂质搅拌效率，有效防止污水内杂质淤积，提高实用性。
权利要求书

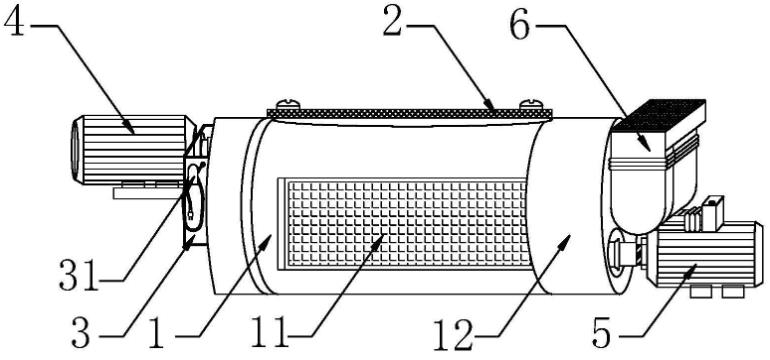

1.一种污水处理用防堵塞型干泥泵，包括泵筒(1)、敞口方型斗槽(21)、上驱动电机(4)、上翻转叶片(72)和下翻转叶片(81)，其特征在于，所述泵筒(1)的上方与敞口方型斗槽(21)焊接，所述泵筒(1)的左侧与启动仓(3)焊接，所述启动仓(3)的左侧与上驱动电机(4)螺钉连接，所述上驱动电机(4)与上螺杆(7)的一端螺纹连接，所述泵筒(1)右侧与螺旋推进仓(12)焊接，所述螺旋推进仓(12)的右侧与下驱动电机(5)螺钉连接，所述下驱动电机(5)的转轴与下螺杆(8)固定连接，所述泵筒(1)的底部与转动杆(9)转动连接。
2.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述敞口方型斗槽(21)的上方设有上封口盖(2)，所述泵筒(1)的材质为金属不锈钢。
3.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述泵筒(1)的外表面与减震橡胶贴(11)胶合，所述启动仓(3)的外表面设有电源插头(31)，所述上驱动电机(4)与电源插头(31)电性连接。
4.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述上螺杆(7)的外表面通过销钉(71)与上翻转叶片(72)销钉连接，所述下螺杆(8)的外表面设有下翻转叶片(81)。
5.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述螺旋推进仓(12)的右侧设有油室(6)，所述下螺杆(8)位于上螺杆(7)的下方。
6.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述转动杆(9)通过焊接片(91)与旋转叶片(92)焊接，所述上驱动电机(4)与上螺杆(7)处于同一轴线。
7.根据权利要求1所述的一种污水处理用防堵塞型干泥泵，其特征在于：所述上翻转叶片(72)位于泵筒(1)的内部，所述下翻转叶片(81)位于泵筒(1)的内部。
发明内容
本发明的目的在于提供一种污水处理用防堵塞型干泥泵，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用防堵塞型干泥泵，包括泵筒、敞口方型斗槽、上驱动电机、上翻转叶片和下翻转叶片，所述泵筒的上方与敞口方型斗槽焊接，所述泵筒的左侧与启动仓焊接，所述启动仓的左侧与上驱动电机螺钉连接，所述上驱动电机与上螺杆的一端螺纹连接，所述泵筒右侧与螺旋推进仓焊接，所述螺旋推进仓的右侧与下驱动电机螺钉连接，所述下驱动电机的转轴与下螺杆固定连接，所述泵筒的底部与转动杆转动连接。
优选的，所述敞口方型斗槽的上方设有上封口盖，所述泵筒的材质为金属不锈钢。
优选的，所述泵筒的外表面与减震橡胶贴胶合，所述启动仓的外表面设有电源插头，所述上驱动电机与电源插头电性连接。
优选的，所述上螺杆的外表面通过销钉与上翻转叶片销钉连接，所述下螺杆的外表面设有下翻转叶片。
优选的，所述螺旋推进仓的右侧设有油室，所述下螺杆位于上螺杆的下方。
优选的，所述转动杆通过焊接片与旋转叶片焊接，所述上驱动电机与上螺杆处于同一轴线。
优选的，所述上翻转叶片位于泵筒的内部，所述下翻转叶片位于泵筒的内部。
本发明的有益效果是：
1.本发明通过泵筒、敞口方型斗槽、启动仓、电源插头、上驱动电机、上螺杆、销钉、上翻转叶片、转动杆和旋转叶片相互配合，首先，本装置的泵筒的上方设有敞口方型斗槽，方便污水流入装置，在泵筒内部的上方设有上螺杆，上螺杆的外表面设有多个上翻转叶片，上螺杆的左端与上驱动电机的转轴固定连接，上驱动电机再与启动仓外的电源插头电性连接，当污水杂质从敞口方型斗槽倾倒入泵筒内，工作人员将电源插头通电，上驱动电机的转轴转动，带动上螺杆转动，上螺杆带动泵筒内的上翻转叶片转动，从而对泵筒内的污水杂质进行搅拌，防止污水内杂质淤积，堵塞泵筒，在泵筒的底部设有转动杆，转动杆的外表面设有旋转叶片，转动杆与外部的驱动装置连接，通过转动杆、旋转叶片实现污水污泥等杂质的排污处理。
2.本发明通过利用泵筒、上封口盖、敞口方型斗槽、下驱动电机、驱动机轴、下螺杆和下翻转叶片的相互配合，在敞口方型斗槽的上方设有上封口盖，用于在不使用本装置时，盖上上封口盖，保证内部清洁，在泵筒内部的下方设有下螺杆，下螺杆的外表面设有多个下翻转叶片，下螺杆的右端与下驱动电机的转轴固定连接，下驱动电机同理与启动仓外的电源插头电性连接，下螺杆、下翻转叶片位于上螺杆、上翻转叶片的下方，当装置通上电后，下驱动电机的转轴转动，带动下螺杆转动，下螺杆带动泵筒内的下翻转叶片转动，下翻转叶片搭配上翻转叶片转动，实现泵筒内双翻转叶的搅拌，提高对泵筒内的污水杂质搅拌效率，有效防止污水内杂质淤积，提高实用性。
3.本发明通过利用泵筒、减震橡胶贴和油室的相互配合，泵筒的外表面设有减震橡胶贴，由于在装置工作时，泵筒内上翻转叶片和下翻转叶片都在搅拌，使得泵筒的筒壁上产生震动，影响装置的工作效率，设置减震橡胶贴，减震橡胶贴采用耐磨橡胶构成，对泵筒的筒壁起到很好的减震效果。
（发明人：胡士同;李俊;李德）
