公布日：2022.08.09
申请日：2022.05.05
分类号：C02F9/02(2006.01)I;C02F9/04(2006.01)I
摘要
本发明公开了一种物化法深度处理焦化厂污水的一体化设备，涉及污水处理技术领域，具体为一种物化法深度处理焦化厂污水的一体化设备，包括污水处理箱，所述污水处理箱的外侧固定安装有支撑块，所述支撑块的上方固定安装有伸缩柱，所述污水处理箱的上方固定安装有支撑架。该物化法深度处理焦化厂污水的一体化设备，通过在污水处理箱内腔的底壁固定安装引流套，使引流套的内部固定套装支撑盘，在外侧的两个支撑盘的内部固定套装引流螺旋桨，可控制污水处理箱的内腔水进行流动，提高污水和净化料之间的混合速度，同时利用粉碎叶轮和锥刺的设置可将混入过滤板下方的结块物进行搅碎，避免引流螺旋桨的卡死。
权利要求书

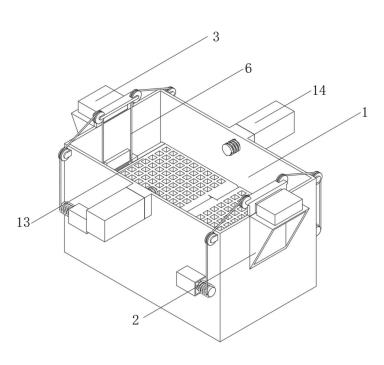

1.一种物化法深度处理焦化厂污水的一体化设备，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)的外侧固定安装有支撑块(2)，所述支撑块(2)的上方固定安装有伸缩柱(3)，所述污水处理箱(1)的上方固定安装有支撑架(4)，所述污水处理箱(1)的外侧和支撑架(4)的外侧活动连接有支撑滑轮(5)，所述污水处理箱(1)的外部固定安装有第一伺服电机(8)，所述第一伺服电机(8)输出轴的外部固定连接有铰链轴(9)，所述铰链轴(9)和支撑滑轮(5)的外部活动套装有铰链(6)，所述铰链(6)内侧的底端固定连接有连接套(7)，所述连接套(7)的内侧固定套装有连接块(10)，所述连接块(10)的底部固定连接有对折块(11)，所述对折块(11)的内腔活动套装有活动轴(12)，所述活动轴(12)的外部活动套装有过滤板(13)，所述污水处理箱(1)内腔的底壁固定安装有引流套(19)，所述引流套(19)的内腔固定套装有支撑盘(20)，右侧两个所述支撑盘(20)的内侧固定安装有引流螺旋桨(21)，中部两个支撑盘(20)的内侧固定安装有粉碎叶轮(22)。
2.根据权利要求1所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述污水处理箱(1)的外侧固定连接有固定套(14)，所述固定套(14)的内腔固定连接有限位套(15)，所述限位套(15)的内腔固定套装有限位弹簧(16)，所述限位套(15)的内侧固定连接有第二伺服电机(17)，所述第二伺服电机(17)输出轴的内侧固定安装螺纹柱(18)。
3.根据权利要求1所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述引流套(19)的内腔固定套装有固定板(23)，所述固定板(23)的左侧固定连接有支撑弹簧(24)，所述支撑弹簧(24)的左端固定连接有活动板(25)，所述活动板(25)的左端固定安装有锥刺(26)。
4.根据权利要求1所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述铰链(6)的外侧铰接在铰链轴(9)的外部，所述伸缩柱(3)的输出轴向内延伸至支撑架(4)的内侧。
5.根据权利要求2所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：两个所述过滤板(13)通过活动轴(12)活动连接，所述活动轴(12)的长度值小于过滤板(13)的长度值，所述活动轴(12)的直径值小于过滤板(13)的厚度值。
6.根据权利要求2所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述污水处理箱(1)的前后壁开设有适配螺纹柱(18)的螺孔，所述螺纹柱(18)向内延伸至污水处理箱(1)的内腔。
7.根据权利要求3所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述活动板(25)活动套装在引流套(19)的内腔，所述固定板(23)位于引流套(19)内腔的内侧。
8.根据权利要求3所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述过滤板(13)位于引流套(19)的上方，所述锥刺(26)的水平截面呈三角形。
9.根据权利要求1所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述过滤板(13)的外侧和污水处理箱(1)的内侧贴合，两个所述过滤板(13)的内侧相互贴合。
10.根据权利要求1所述的一种物化法深度处理焦化厂污水的一体化设备，其特征在于：所述活动板(25)和固定板(23)左右相互平行，所述活动板(25)的外侧和引流套(19)的内壁相互贴合。
发明内容
针对现有技术的不足，本发明提供了一种物化法深度处理焦化厂污水的一体化设备，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种物化法深度处理焦化厂污水的一体化设备，包括污水处理箱，所述污水处理箱的外侧固定安装有支撑块，所述支撑块的上方固定安装有伸缩柱，所述污水处理箱的上方固定安装有支撑架，所述污水处理箱的外侧和支撑架的外侧活动连接有支撑滑轮，所述污水处理箱的外部固定安装有第一伺服电机，所述第一伺服电机输出轴的外部固定连接有铰链轴，所述铰链轴和支撑滑轮的外部活动套装有铰链，所述铰链内侧的底端固定连接有连接套，所述连接套的内侧固定套装有连接块，所述连接块的底部固定连接有对折块，所述对折块的内腔活动套装有活动轴，所述活动轴的外部活动套装有过滤板，所述污水处理箱内腔的底壁固定安装有引流套，所述引流套的内腔固定套装有支撑盘，右侧两个所述支撑盘的内侧固定安装有引流螺旋桨，中部两个支撑盘的内侧固定安装有粉碎叶轮。
可选的，所述污水处理箱的外侧固定连接有固定套，所述固定套的内腔固定连接有限位套，所述限位套的内腔固定套装有限位弹簧，所述限位套的内侧固定连接有第二伺服电机，所述第二伺服电机输出轴的内侧固定安装螺纹柱，连接块连接对折块，使对折块通过活动轴连接过滤板，方便通过连接套控制过滤板的升降，方便利用过滤板将污水处理箱内腔絮凝物向上捞起，同时限位套由前后两个保护套组成，前侧保护套的外部固定套装限位条，后侧保护套的内侧开设有限位槽，在使用时，方便利用限位条和限位槽进行限制第二伺服电机，避免第二伺服电机机体的转动。
可选的，所述引流套的内腔固定套装有固定板，所述固定板的左侧固定连接有支撑弹簧，所述支撑弹簧的左端固定连接有活动板，所述活动板的左端固定安装有锥刺，利用引流螺旋桨的设置，方便引流，增加污水处理箱内腔污水的流通性，同时粉碎叶轮起到搅碎絮凝物的作用，避免穿过过滤板的絮凝物影响引流螺旋桨的正常工作，同时锥刺利用活动板和支撑弹簧的配合，方便进行左右活动，方便装置的使用。
可选的，所述铰链的外侧铰接在铰链轴的外部，所述伸缩柱的输出轴向内延伸至支撑架的内侧，铰链的设置起到连接铰链轴的作用，方便通过铰链轴带动铰链拉动连接套向上运动，使连接套带动过滤板向上运动。
可选的，两个所述过滤板通过活动轴活动连接，所述活动轴的长度值小于过滤板的长度值，所述活动轴的直径值小于过滤板的厚度值，两个过滤板的设置，利用活动轴的配合，方便将过滤板上方的絮凝物向中部运送。
可选的，所述污水处理箱的前后壁开设有适配螺纹柱的螺孔，所述螺纹柱向内延伸至污水处理箱的内腔，螺纹柱的设置起到对折过滤板的作用，方便将两个过滤板对折，使过滤板上方结块或絮凝物进行堆积，方便清理过滤板的表面。
可选的，所述活动板活动套装在引流套的内腔，所述固定板位于引流套内腔的内侧，活动板连接锥刺，活动板活动套装在引流套的内腔，保证锥刺的活动性，避免锥刺固定。
可选的，所述过滤板位于引流套的上方，所述锥刺的水平截面呈三角形，锥刺利用支撑弹簧和活动板的配合，方便结块和絮凝物打碎，方便装置的使用。
可选的，所述过滤板的外侧和污水处理箱的内侧贴合，两个所述过滤板的内侧相互贴合，利用两个过滤板的外侧和污水处理箱的内侧贴合，在使用时，方便保证过滤板的边缘位置不会遗漏絮凝物。
可选的，所述活动板和固定板左右相互平行，所述活动板的外侧和引流套的内壁相互贴合。
本发明提供了一种物化法深度处理焦化厂污水的一体化设备，具备以下有益效果：
1、该物化法深度处理焦化厂污水的一体化设备，通过在污水处理箱内腔的底壁固定安装引流套，使引流套的内部固定套装支撑盘，在外侧的两个支撑盘的内部固定套装引流螺旋桨，可完控制污水处理箱的内腔水进行流动，提高污水和净化料之间的混合速度，同时利用粉碎叶轮和锥刺的设置可将混入过滤板下方的结块物进行搅碎，避免引流螺旋桨的卡死。
2、该物化法深度处理焦化厂污水的一体化设备，通过两个过滤板的设置，利用活动轴连接两个过滤板，利用第二伺服电机控制螺纹柱的前后活动，同时限位弹簧和限位套会配合第二伺服电机平行前后运动，方便通过螺纹柱将两个过滤板进行对折，使过滤板上方的结块或絮凝物方便集中取下。
3、该物化法深度处理焦化厂污水的一体化设备，通过污水处理箱和支撑架的设置，使支撑架和污水处理箱的外侧安装支撑滑轮，利用第一伺服电机和铰链轴连接铰链，在使用时可快速完成两个过滤板的升起，利用两个过滤板的配合完成对整个水池内的絮凝物或结块向上升起和污水分离，方便快速完成固液分离，提高了污水进化的速度。
（发明人：丁岳云;丁天）
