公布日：2022.04.22
申请日：2021.12.03
分类号：C02F1/32(2006.01)I;C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种光电催化氧化组合处理废水的装置，属于污水处理设备技术领域。一种光电催化氧化组合处理废水的装置，包括依次连接的催化氧化箱、过滤箱和加药箱，还包括，电极板组，安装在催化氧化箱顶部开口处且电极板置于液面以下；紫外线灯管组，安装在在催化氧化箱顶部开口处且紫外线灯置于液面以下；间歇泵气机构，间歇泵气机构包括安装在催化氧化箱外壁的气泵、安装在气泵正压端且置于催化氧化箱底部内壁的增压管、安装在催化氧化箱底部内壁且与增压管连通的储气筒；本发明对紫外线灯管表面粘附物的清理保证了灯管的使用效果，对漂浮物的打捞及沉淀物的扰流进一步提高污水处理效果，对光电催化氧化后的废水加药处理，保证了处理质量。
权利要求书

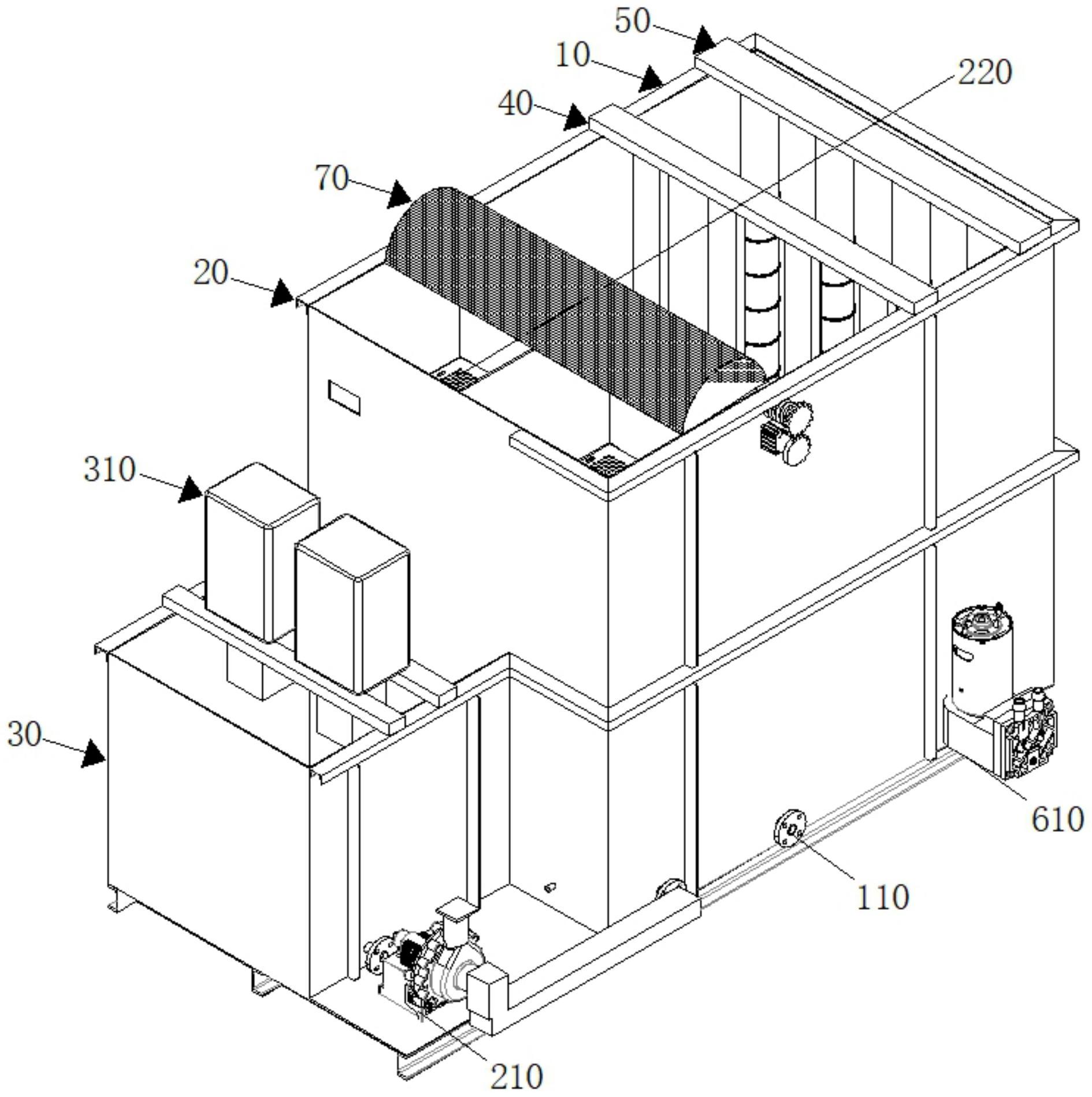

1.一种光电催化氧化组合处理废水的装置，其特征在于，包括依次连接的催化氧化箱（10）、过滤箱（20）和加药箱（30），还包括，电极板组（40），安装在催化氧化箱（10）顶部开口处且电极板置于液面以下；紫外线灯管组（50），安装在在催化氧化箱（10）顶部开口处且紫外线灯置于液面以下；间歇泵气机构（60），所述间歇泵气机构（60）包括安装在催化氧化箱（10）外壁的气泵（610）、安装在气泵（610）正压端且置于催化氧化箱（10）底部内壁的增压管（620）、安装在催化氧化箱（10）底部内壁且与增压管（620）连通的储气筒（630）、安装在储气筒（630）出气端的且带有单向阀的出气管（640）、安装在出气管（640）出气端的围绕电极板组（40）电极板底端均匀分布的分流管（650）以及与储气筒（630）配合的升降扰流组件（660）；清理组件（670），安装在紫外线灯管组（50）灯管外壁，且与升降扰流组件（660）的升降端连接；漂浮物打捞机构（70），安装在催化氧化箱（10）靠近过滤箱（20）的一侧。
2.根据权利要求1所述的一种光电催化氧化组合处理废水的装置，其特征在于，还包括连通过滤箱（20）与加药箱（30）的水泵（210）。
3.根据权利要求1所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述升降扰流组件（660）包括间歇配合在储气筒（630）内壁的活塞（661）、连接在活塞（661）与储气筒（630）底部内壁之间的拉簧（662）、竖直设置在活塞（661）顶部且穿过储气筒（630）向外延伸的螺杆（663），所述储气筒（630）的顶部还连接连接有与螺杆（663）螺纹配合的螺纹座（664），所述螺纹座（664）的外壁连接有均匀分布的扰流片（665）。
4.根据权利要求3所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述螺杆（663）置于储气筒（630）外部的一端还转动连接有支撑杆（666），所述支撑杆（666）的支撑端连接有紫外光发散柱（667），且所述紫外光发散柱（667）位于电极板组（40）与紫外线灯管组（50）之间，且所述紫外光发散柱（667）滑动连接在催化氧化箱（10）内壁。
5.根据权利要求4所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述清理组件（670）包括套在紫外线灯管组（50）灯管外壁的透明结构的清理环（671），所述清理环（671）外壁连接有与支撑杆（666）支撑端相连的连接架（672）。
6.根据权利要求1所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述漂浮物打捞机构（70）包括转动连接在催化氧化箱（10）内壁且向外延伸的从动轴（710）、安装在从动轴（710）外壁的镂空结构的打捞斗（720）、安装在催化氧化箱（10）外壁且与从动轴（710）延伸端连接的从动齿轮（730）、连接在从动齿轮（730）与催化氧化箱（10）外壁之间且套在从动轴（710）外壁的扭簧（740），所述催化氧化箱（10）的外壁还安装有与从动齿轮（730）外壁的驱动半轮齿齿轮（750）。
7.根据权利要求6所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述扭簧（740）处于自然状态时，打捞斗（720）置于催化氧化箱（10）液面以下；所述驱动半轮齿齿轮（750）轮齿与从动齿轮（730）啮合时，扭簧（740）收紧，且打捞斗（720）向着过滤箱（20）的顶部开口处翻转。
8.根据权利要求1所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述催化氧化箱（10）的底部外壁设置有排污阀（110），所述过滤箱（20）的内侧壁设置有过滤网（220）。
9.根据权利要求1所述的一种光电催化氧化组合处理废水的装置，其特征在于，所述加药箱（30）的顶部开口处通过安装架设置有配备电磁阀的加药罐（310），所述电极板组（40）表面设有光催化氧化剂涂层。
10.如权利要求1-9任一项所述的一种光电催化氧化组合处理废水的装置的使用方法，其特征在于，包括以下步骤：S1：将待处理废水流入催化氧化箱（10）中，开启电极板组（40）与紫外线灯管组（50）的电源，废水中通入直流电可以在电极板组（40）的阴阳两极上发生氧化还原反应，当电流密度足够大时，可以氧化去除水中有机物，提高废水可生化性，有利于后续生物处理；同时紫外线灯管组（50）发射的紫外光在电极板组（40）表面的光催化剂产生氧化还原反应，可以进一步氧化去除水中有机物；S2：开启间歇泵气机构（60），首先打开气泵（610），气泵（610）通过增压管（620）向储气筒（630）内泵入高压气体，随着储气筒（630）内压力的上升，活塞（661）在顶部的螺杆（663）与螺纹座（664）的配合下螺旋上升，活塞（661）与储气筒（630）之间的拉簧（662）拉伸，带动螺纹座（664）沿着储气筒（630）旋转，带动螺纹座（664）外壁的扰流片（665）对污水进行扰流，避免颗粒物沉淀在催化氧化箱（10）的底部内壁，保证污水处理效果；S3：在活塞（661）螺旋上升的过程中带动支撑杆（666）上移，直至活塞（661）移动至出气管（640）与储气筒（630）的交接处时，高压气体由储气筒（630）内通过出气管（640）由分流管（650）泵出，泵出的气体在污水中产生围绕电极板组（40）电极板的气泡，带走参与光电催化氧化反应的催化剂上浮，始终保持电极板组（40）稳定的光电催化氧化功能；S4：上浮的催化剂漂浮在污水表面，当驱动半轮齿齿轮（750）与从动齿轮（730）分离时，扭簧（740）自动恢复原态，此时打捞斗（720）置于催化氧化箱（10）内，随着驱动半轮齿齿轮（750）的转动，直至与从动齿轮（730）啮合时，打捞斗（720）随着驱动半轮齿齿轮（750）的转动逐渐向着过滤箱（20）顶部翻转，随着打捞斗（720）翻转角度的增大，打捞斗（720）内的颗粒打捞物落入过滤网（220）上，实现污水表面漂浮物的处理功能，有助于进一步保持催化氧化箱（10）的催化功能；S5：在支撑杆（666）上移的同时带动紫外光发散柱（667）沿着催化氧化箱（10）的内侧壁上移，随着紫外光发散柱（667）位置的变化，紫外光发散柱（667）对紫外线灯管组（50）的发散范围产生变化，有助于提高紫外线灯管组（50）的利用效率，提高催化氧化箱（10）的光催化氧化功能；S6：在支撑杆（666）上移动同时，连接架（672）带动清理环（671）沿着紫外线灯管组（50）的灯管表面移动，进而实现对紫外线灯管组（50）灯管表面的清理功能，保证灯管的使用效果。
发明内容
本发明的目的是为了解决现有技术中存在紫外线灯管表面缺少粘附物的清理装置，影响灯管的使用效果；缺乏污水处理过程中的漂浮物和沉淀物不能及时处理，不利于提高污水处理效果；缺乏后处理装置，影响污水的处理质量的问题，而提出的一种光电催化氧化组合处理废水的装置。
为了实现上述目的，本发明采用了如下技术方案：一种光电催化氧化组合处理废水的装置，包括依次连接的催化氧化箱、过滤箱和加药箱，还包括，电极板组，安装在催化氧化箱顶部开口处且电极板置于液面以下；紫外线灯管组，安装在在催化氧化箱顶部开口处且紫外线灯置于液面以下；间歇泵气机构，所述间歇泵气机构包括安装在催化氧化箱外壁的气泵、安装在气泵正压端且置于催化氧化箱底部内壁的增压管、安装在催化氧化箱底部内壁且与增压管连通的储气筒、安装在储气筒出气端的且带有单向阀的出气管、安装在出气管出气端的围绕电极板组电极板底端均匀分布的分流管以及与储气筒配合的升降扰流组件；清理组件，安装在紫外线灯管组灯管外壁，且与升降扰流组件的升降端连接；漂浮物打捞机构，安装在催化氧化箱靠近过滤箱的一侧。
优选的，还包括连通过滤箱与加药箱的水泵。
优选的，所述升降扰流组件包括间歇配合在储气筒内壁的活塞、连接在活塞与储气筒底部内壁之间的拉簧、竖直设置在活塞顶部且穿过储气筒向外延伸的螺杆，所述储气筒的顶部还连接连接有与螺杆螺纹配合的螺纹座，所述螺纹座的外壁连接有均匀分布的扰流片。
优选的，所述螺杆置于储气筒外部的一端还转动连接有支撑杆，所述支撑杆的支撑端连接有紫外光发散柱，且所述紫外光发散柱位于电极板组与紫外线灯管组之间，且所述紫外光发散柱滑动连接在催化氧化箱内壁。
优选的，所述清理组件包括套在紫外线灯管组灯管外壁的透明结构的清理环，所述清理环外壁连接有与支撑杆支撑端相连的连接架。
优选的，所述漂浮物打捞机构包括转动连接在催化氧化箱内壁且向外延伸的从动轴、安装在从动轴外壁的镂空结构的打捞斗、安装在催化氧化箱外壁且与从动轴延伸端连接的从动齿轮、连接在从动齿轮与催化氧化箱外壁之间且套在从动轴外壁的扭簧，所述催化氧化箱的外壁还安装有与从动齿轮外壁的驱动半轮齿齿轮。
优选的，所述扭簧处于自然状态时，打捞斗置于催化氧化箱液面以下；所述驱动半轮齿齿轮轮齿与从动齿轮啮合时，扭簧收紧，且打捞斗向着过滤箱的顶部开口处翻转。
优选的，所述催化氧化箱的底部外壁设置有排污阀，所述过滤箱的内侧壁设置有过滤网。
优选的，所述加药箱的顶部开口处通过安装架设置有配备电磁阀的加药罐，所述电极板组表面设有光催化氧化剂涂层。
一种光电催化氧化组合处理废水的装置的使用方法，包括以下步骤：S1：将待处理废水流入催化氧化箱中，开启电极板组与紫外线灯管组的电源，废水中通入直流电可以在电极板组的阴阳两极上发生氧化还原反应，当电流密度足够大时，可以氧化去除水中有机物，提高废水可生化性，有利于后续生物处理；同时紫外线灯管组发射的紫外光在电极板组表面的光催化剂产生氧化还原反应，可以进一步氧化去除水中有机物；S2：开启间歇泵气机构，首先打开气泵，气泵通过增压管向储气筒内泵入高压气体，随着储气筒内压力的上升，活塞在顶部的螺杆与螺纹座的配合下螺旋上升，活塞与储气筒之间的拉簧拉伸，带动螺纹座沿着储气筒旋转，带动螺纹座外壁的扰流片对污水进行扰流，避免颗粒物沉淀在催化氧化箱的底部内壁，保证污水处理效果；S3：在活塞螺旋上升的过程中带动支撑杆上移，直至活塞移动至出气管与储气筒的交接处时，高压气体由储气筒内通过出气管由分流管泵出，泵出的气体在污水中产生围绕电极板组电极板的气泡，带走参与光电催化氧化反应的催化剂上浮，始终保持电极板组稳定的光电催化氧化功能；S4：上浮的催化剂漂浮在污水表面，当驱动半轮齿齿轮与从动齿轮分离时，扭簧自动恢复原态，此时打捞斗置于催化氧化箱内，随着驱动半轮齿齿轮的转动，直至与从动齿轮啮合时，打捞斗随着驱动半轮齿齿轮的转动逐渐向着过滤箱顶部翻转，随着打捞斗翻转角度的增大，打捞斗内的颗粒打捞物落入过滤网上，实现污水表面漂浮物的处理功能，有助于进一步保持催化氧化箱的催化功能；S5：在支撑杆上移的同时带动紫外光发散柱沿着催化氧化箱的内侧壁上移，随着紫外光发散柱位置的变化，紫外光发散柱对紫外线灯管组的发散范围产生变化，有助于提高紫外线灯管组的利用效率，提高催化氧化箱的光催化氧化功能；S6：在支撑杆上移动同时，连接架带动清理环沿着紫外线灯管组的灯管表面移动，进而实现对紫外线灯管组灯管表面的清理功能，保证灯管的使用效果。
与现有技术相比，本发明提供了一种光电催化氧化组合处理废水的装置，具备以下有益效果：1、该光电催化氧化组合处理废水的装置，通过设置的电极板组与紫外线灯管组，实现了光电催化氧化结合处理污水的功能。
2、该光电催化氧化组合处理废水的装置，通过设置的扰流片，实现了催化氧化箱底部的扰流功能，有效避免了污水中的沉淀物影响处理质量的问题。
3、该光电催化氧化组合处理废水的装置，通过设置的间歇泵气机构泵出的围绕电极板的气泡，保持电极板组稳定的光电催化氧化功能。
4、该光电催化氧化组合处理废水的装置，通过设置的漂浮物打捞机构，实现了污水表面漂浮物的打捞处理功能，解决了现有技术中污水处理过程中的漂浮物和沉淀物不能及时处理，影响污水处理效果的问题。
5、该光电催化氧化组合处理废水的装置，通过设置的往复升降的紫外光发散柱，扩大紫外线灯管组利用效率与作用范围，解决了现有技术中紫外线灯管利用效率低下的问题。
6、该光电催化氧化组合处理废水的装置，通过设置的清理组件，实现了紫外线灯管表面的附着物清理功能，解决了现有技术中紫外线灯管表面缺少粘附物的清理装置，影响灯管的使用效果的问题。
7、该光电催化氧化组合处理废水的装置，通过加药罐与加药箱的后处理设计，提高了污水处理的质量。
（发明人：李惠;李诚成;居朝乐;周莹）
