公布日：2023.03.07
申请日：2022.11.22
分类号：C02F3/20(2023.01)I;B01D33/21(2006.01)I;B01D33/46(2006.01)I
摘要
本发明属于污水处理领域，具体的说是一种活性污泥曝气装置，包括曝气池；所述曝气池的顶端固接有支撑架；所述支撑架的底端固接有伺服电机；通过设置的曝气池存放污水和活性污泥，利用伺服电机输出端转动，带动多组曝气器转动曝气，外接曝气鼓风机分别从一号软管和二号软管内部传输空气至传输架内部，配合电缸输出端升降，带动多组曝气器上下曝气，扩大曝气的范围，提高对污水曝气的效果，空气经过螺旋叶片处时带动转杆转动，连接筒上的曝气器旋转曝气，进一步提高曝气的均匀程度，利用封堵板对转杆进气口处封堵，在曝气鼓风机功率低时，提高曝气器的曝气效果。
权利要求书

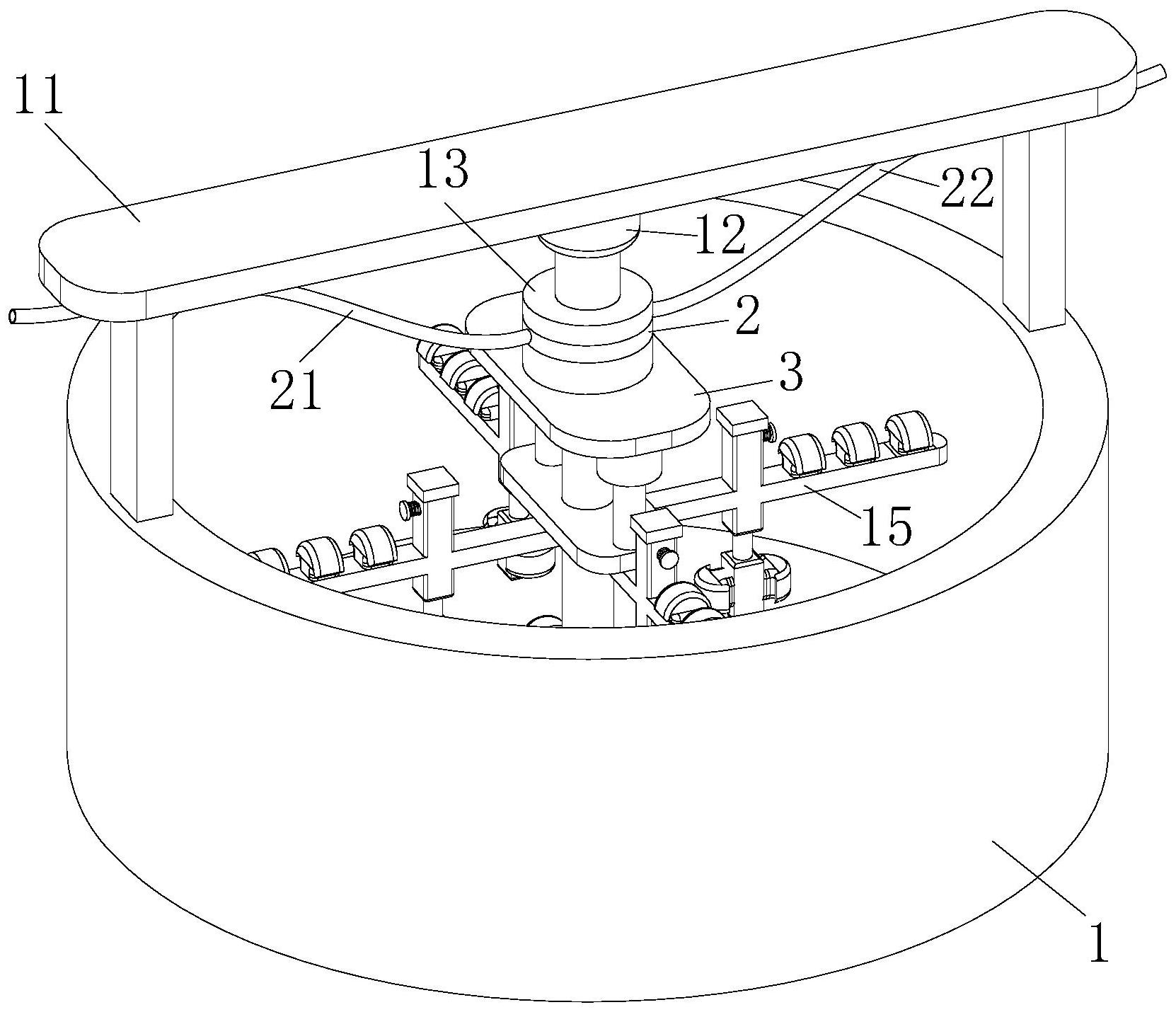

1.一种活性污泥曝气装置，其特征在于：包括曝气池(1)；所述曝气池(1)的顶端固接有支撑架(11)；所述支撑架(11)的底端固接有伺服电机(12)；所述伺服电机(12)的输出端固接有固定筒(13)；所述固定筒(13)的内部设置有输送组件，输送组件用于对空气传输；所述固定筒(13)的内部滑动连接有滑动杆(14)；所述滑动杆(14)的内部固接有多组传输架(15)，且多组传输架(15)连通输送组件；所述传输架(15)的顶端固接有多组曝气器(16)。
2.根据权利要求1所述的一种活性污泥曝气装置，其特征在于：所述输送组件包括转盘(2)、一号软管(21)和二号软管(22)；所述转盘(2)转动连接在固定筒(13)的内部；所述一号软管(21)固接在转盘(2)的内部，且一号软管(21)的另一端固接支撑架(11)；所述二号软管(22)固接在转盘(2)的内部，且二号软管(22)的另一端固接支撑架(11)。
3.根据权利要求2所述的一种活性污泥曝气装置，其特征在于：所述固定筒(13)的外部固接有一号固定板(3)；所述一号固定板(3)的底端固接有电缸(31)；所述一号固定板(3)的内壁滑动连接有连接滑杆(32)；所述滑动杆(14)的外部固接有二号固定板(33)，且位于传输架(15)顶端；所述电缸(31)的输出端固接二号固定板(33)顶端，且连接滑杆(32)的底端固接二号固定板(33)。
4.根据权利要求2所述的一种活性污泥曝气装置，其特征在于：所述传输架(15)的内部转动连接有转杆(5)；所述转杆(5)的内部固接有螺旋叶片(51)；所述转杆(5)的底端固接有连接筒(52)；所述传输架(15)的内部设置有分流组件，分流组件用于封堵传输架(15)内部通道。
5.根据权利要求4所述的一种活性污泥曝气装置，其特征在于：所述分流组件包括封堵板(4)、压板(41)、限位插销(42)和弹性件(43)；所述封堵板(4)滑动连接在传输架(15)的内壁；所述压板(41)固接在封堵板(4)的底端；所述限位插销(42)插接在封堵板(4)的内部，且限位插销(42)贯穿传输架(15)；所述弹性件(43)套接在限位插销(42)的外部。
6.根据权利要求2所述的一种活性污泥曝气装置，其特征在于：所述传输架(15)的顶端固接有多组导流板(6)；所述导流板(6)位于曝气器(16)处；所述导流板(6)的两侧呈弯弧形。
7.根据权利要求6所述的一种活性污泥曝气装置，其特征在于：所述导流板(6)的内部滑动连接有两组滑动板(7)；所述滑动板(7)的底端固接有弹簧，且弹簧的一端与导流板(6)内壁固接；所述滑动板(7)的顶端固接有盖板(71)。
8.根据权利要求7所述的一种活性污泥曝气装置，其特征在于：所述导流板(6)的顶端内壁固接有过滤网板(8)；所述过滤网板(8)的中部内壁转动连接有转轴(81)；所述转轴(81)的外部固接有绞龙叶片(82)。
9.根据权利要求8所述的一种活性污泥曝气装置，其特征在于：所述转轴(81)的外部固接有套环(9)；所述套环(9)的外部固接有刮板(91)，且刮板(91)贴合过滤网板(8)表面。
10.根据权利要求9所述的一种活性污泥曝气装置，其特征在于：所述盖板(71)的内壁固接有弹性板(92)；所述弹性板(92)的外部套接有一号敲击球(93)；所述弹性板(92)的外部套接有两组二号敲击球(94)，且两组二号敲击球(94)分别位于一号敲击球(93)的侧部。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种活性污泥曝气装置，包括曝气池；所述曝气池的顶端固接有支撑架；所述支撑架的底端固接有伺服电机；所述伺服电机的输出端固接有固定筒；所述固定筒的内部设置有输送组件，输送组件用于对空气传输；所述固定筒的内部滑动连接有滑动杆；所述滑动杆的内部固接有多组传输架，且多组传输架连通输送组件；所述传输架的顶端固接有多组曝气器；以曝气池为污水曝气处理的容器，将污水和活性污泥引入曝气池的内部后，输送组件将空气传输至多组传输架内部，并从多组曝气器喷出，起到对污水曝气处理的作用，配合支撑架底端固定的伺服电机输出端，正反向呈六十度转动，带动固定筒内部的滑动杆同时转动，带动多组曝气器从不同区域曝气，扩大曝气的范围，将污水与活性污泥混合搅拌并曝气，使污水中的有机污染物分解，生物固体随后从已处理污水中分离，并可根据需要将部分回流到曝气池中，从而提高曝气的效果，加速对污水的处理效率。
优选的，所述输送组件包括转盘、一号软管和二号软管；所述转盘转动连接在固定筒的内部；所述一号软管固接在转盘的内部，且一号软管的另一端固接支撑架；所述二号软管固接在转盘的内部，且二号软管的另一端固接支撑架；利用一号软管和二号软管分别外接曝气鼓风机，将空气引入一号软管和二号软管的内部，传送至转盘的内部，并导入滑动杆内分散，起到对引入空气从曝气池底端曝气的作用，并且伺服电机输出端转动时，转盘转动在固定筒的内部，降低在固定筒转动时一号软管和二号软管缠绕的情况。
优选的，所述固定筒的外部固接有一号固定板；所述一号固定板的底端固接有电缸；所述一号固定板的内壁滑动连接有连接滑杆；所述滑动杆的外部固接有二号固定板，且位于传输架顶端；所述电缸的输出端固接二号固定板顶端，且连接滑杆的底端固接二号固定板；利用一号固定板底端的电缸输出端回缩，带动二号固定板向滑动，连接滑杆支撑滑动在一号固定板的内壁，滑动杆随之滑动在固定筒的内部，多组曝气器跟随滑动杆上的传输架同时升降，起到对曝气池内部的曝气装置升降曝气的作用，从而提高对污水的曝气效果和均匀程度，同时在升降曝气装置的过程中，伺服电机的输出端也能转动，可以在升降曝气时转动曝气，从而增强曝气效果。
优选的，所述传输架的内部转动连接有转杆；所述转杆的内部固接有螺旋叶片；所述转杆的底端固接有连接筒；所述传输架的内部设置有分流组件，分流组件用于封堵传输架内部通道；利用一号软管和二号软管将空气传导至传输架的内部，空气进入转杆的内部，并在螺旋叶片处流通，当外接曝气鼓风机功率加大时，带动转杆和连接筒转动，并且带动多组曝气器旋转曝气，从而扩大曝气的范围。
优选的，所述分流组件包括封堵板、压板、限位插销和弹性件；所述封堵板滑动连接在传输架的内壁；所述压板固接在封堵板的底端；所述限位插销插接在封堵板的内部，且限位插销贯穿传输架；所述弹性件套接在限位插销的外部；利用封堵板下滑传输架内部，带动压板将转杆的进气口堵塞，配合限位插销贯穿传输架插接封堵板的内部，弹性件拉拽限位插销固定限位，起到对传输架内部通道堵塞分流的作用，从而保证曝气鼓风机功率降低后的曝气效果，同时当增大功率时可将封堵板向上拉拽，限位插销插接另一组插孔限位，使得转杆的进气口流通。
优选的，所述传输架的顶端固接有多组导流板；所述导流板位于曝气器处；所述导流板的两侧呈弯弧形；利用导流板固定在曝气器的侧部，在传输架转动时，导流板对曝气器形成遮挡，将杂质和颗粒挡在导流板的外部，起到对曝气器遮挡保护的作用，同时利用导流板的斜面侧壁，起到对污水导向的作用，降低传输架转动时产生的阻力。
优选的，所述导流板的内部滑动连接有两组滑动板；所述滑动板的底端固接有弹簧，且弹簧的一端与导流板内壁固接；所述滑动板的顶端固接有盖板；利用两组滑动板滑动在导流板的内壁，并利用弹簧拉拽，在曝气装置工作时，空气冲击盖板上顶，从盖板侧部外喷，起到曝气的效果，当曝气装置停止工作时，弹簧拉拽滑动板回缩，将盖板覆盖在导流板上遮挡封堵，从而减少杂质和颗粒物堵塞曝气器。
优选的，所述导流板的顶端内壁固接有过滤网板；所述过滤网板的中部内壁转动连接有转轴；所述转轴的外部固接有绞龙叶片；利用转轴固定在过滤网板上，当空气冲击绞龙叶片时，绞龙叶片带动转轴转动，起到对空气导流和分流的效果，降低盖板对空气的遮挡，同时利用过滤网板固定在曝气器的上方位置，减少杂质和颗粒物附着曝气器上，起到过滤杂质的效果。
优选的，所述转轴的外部固接有套环；所述套环的外部固接有刮板，且刮板贴合过滤网板表面；利用转轴转动的过程中，带动套环上的刮板对曝气器端面刮扫，减少杂质和颗粒物的附着，同时利用外接的曝气鼓风机增大功率，曝气器处曝气的功率也随之增大，可将过滤网板上的附着物吹落，降低过滤网板孔洞堵塞的情况。
优选的，所述盖板的内壁固接有弹性板；所述弹性板的外部套接有一号敲击球；所述弹性板的外部套接有两组二号敲击球，且两组二号敲击球分别位于一号敲击球的侧部；大量的杂质和颗粒物沉淀在盖板的表面堆积，在曝气装置运行时，若曝气鼓风机的功率较小，曝气器吹出的空气不容易将盖板顶起，所以在曝气装置工作时，曝气鼓风机的功率较大时，曝气器吹出的部分空气将弹性板吹动，弹性板上的一号敲击球和两组二号敲击球对盖板内壁敲击，一号敲击球配合两组二号敲击球敲击产生震动，起到对盖板表面除杂质的作用，从而便于后续工作时盖板被顶起。
本发明的有益效果如下：
1.本发明所述的一种活性污泥曝气装置，通过设置的曝气池存放污水和活性污泥，利用伺服电机输出端转动，带动多组曝气器转动曝气，外接曝气鼓风机分别从一号软管和二号软管内部传输空气至传输架内部，配合电缸输出端升降，带动多组曝气器上下曝气，扩大曝气的范围，提高对污水曝气的效果，空气经过螺旋叶片处时带动转杆转动，连接筒上的曝气器旋转曝气，进一步提高曝气的均匀程度，利用封堵板对转杆进气口处封堵，在曝气鼓风机功率低时，提高曝气器的曝气效果。
2.本发明所述的一种活性污泥曝气装置，通过设置的导流板固定在曝气器处，在传输架转动时，导流板对曝气器遮挡保护，减少转动时杂质和颗粒物进入曝气器内，同时起到导流的效果，配合盖板压覆在导流板的顶端，在曝气装置停止过程中，遮挡杂质和颗粒物，降低曝气器被堵塞的情况，利用过滤网板对杂质和颗粒物过滤，配合曝气器处曝气带动绞龙叶片转动，起到导流和分流的效果，利用转轴转动时带动刮板刮扫过滤网板表面，降低过滤网板表面杂质和颗粒物的附着。
（发明人：彭发龙;朱旭佳;黄小龙;吴兰兰;窦晓明）
