公布日：2023.10.31
申请日：2023.09.25
分类号：C02F11/13(2019.01)I;B26D1/24(2006.01)I
摘要
本发明涉及污泥处理领域，具体的为一种污泥高效干化装置，包括切条组件，切条组件用于将污泥块剪切成污泥条，切条组件包括第一转动辊和第二转动辊，第一转动辊和第二转动辊均能够转动且旋向相反，切条组件还包括多个阶梯环。本发明设置第一转动辊、第二转动辊和阶梯环，如此设置能够使得第一转动辊、第二转动辊和阶梯环之间形成多个周向封闭的条形口，因此污泥块在经过条形口的剪切后会形成多个彼此互不相连的污泥长条，因此剪切后的污泥长条相较于长片状污泥能够将外表面积最大化，从而使得污泥长条与热空气之间达到最大的接触面积，进而使得污泥的干化效率达到最佳。
权利要求书
1.一种污泥高效干化装置，其特征在于，包括：切条组件，切条组件用于将污泥块剪切成污泥条，切条组件包括第一转动辊、第二转动辊和多个阶梯环，第一转动辊和第二转动辊水平间隔设置，第一转动辊和第二转动辊均能够转动且转向相反；多个阶梯环沿第一转动辊和第二转动辊的轴线等间距设置在其外周面上，第一转动辊上的阶梯环和第二转动辊上的阶梯环配置成第一转动辊和第二转动辊之间能够形成多个周向封闭的条形口；所述阶梯环为偏心环，阶梯环和第一转动辊的径向之间以及阶梯环和第二转动辊的径向之间均设置有导向伸缩组件，导向伸缩组件用于使得阶梯环沿第一转动辊或第二转动辊的径向滑动；所述导向伸缩组件包括导向滑块和导向滑槽，导向滑槽开设在第一转动辊和第二转动辊上，导向滑块设置在阶梯环的内周面上且与导向滑槽相对应的位置，导向滑块滑动连接在导向滑槽内；所述阶梯环包括第一环、第二环和第三环，第一环、第二环和第三环沿第一转动辊和第二转动辊的轴线依次连接，第二环的直径大于第三环的直径且小于第一环的直径；安装在第一转动辊上的阶梯环和安装在第二转动辊上的阶梯环错位设置。
2.根据权利要求1所述的一种污泥高效干化装置，其特征在于，所述污泥高效干化装置还包括干化组件，干化组件设置在切条组件的下端，干化组件用于对切条组件中落下的污泥条进行干化；干化组件包括干化箱、烘干风机和传输带单元，烘干风机设置在干化箱内，其用于向干化箱内鼓入热风，传输带单元传动设置在干化箱内，其用于将污泥条输送至干化箱内指定位置。
3.根据权利要求2所述的一种污泥高效干化装置，其特征在于，所述传输带单元有多个，多个传输带单元在干化箱内沿竖直方向层级间隔设置。
4.根据权利要求3所述的一种污泥高效干化装置，其特征在于，所述传输带单元的输送带表面开设有若干的通孔。
5.根据权利要求2所述的一种污泥高效干化装置，其特征在于，所述干化箱的底部一侧设置有干化研磨组件，干化研磨组件用于将从通孔落下的污泥块进行干化研磨成粉，干化研磨组件和切条组件之间设置有鼓料组件，鼓料组件用于将干化的污泥粉鼓吹到切条组件剪切后的污泥条上。
6.根据权利要求5所述的一种污泥高效干化装置，其特征在于，所述鼓料组件还能够将干化的污泥粉鼓吹到切条组件未剪切的污泥块上。
7.根据权利要求6所述的一种污泥高效干化装置，其特征在于，所述干化箱的底部设置有集料组件，集料组件包括V形推块和V形槽，V形槽开设在干化箱的底部，V形推块能够沿V形槽移动，用于将落到V形槽内的污泥块推送至干化研磨组件的所在位置。
发明内容
基于此，有必要针对目前的污泥干化装置所存在的问题，提供一种污泥高效干化装置，通过将长片状污泥进一步地细化剪切成污泥长条，从而使得待干化的污泥的干化效果能够达到最佳。
上述目的通过下述技术方案实现：
一种污泥高效干化装置包括切条组件，
切条组件用于将污泥块剪切成污泥条，切条组件包括第一转动辊、第二转动辊和多个阶梯环，第一转动辊和第二转动辊水平间隔设置，第一转动辊和第二转动辊均能够转动且转向相反；
多个阶梯环沿第一转动辊和第二转动辊的轴线等间距设置在其外周面上，第一转动辊上的阶梯环和第二转动辊上的阶梯环配置成第一转动辊和第二转动辊之间能够形成多个周向封闭的条形口。
在其中一个实施例中，所述阶梯环包括第一环、第二环和第三环，第一环、第二环和第三环沿第一转动辊和第二转动辊的轴线依次连接，第二环的直径大于第三环的直径且小于第一环的直径。
在其中一个实施例中，所述阶梯环为偏心环，阶梯环和第一转动辊的径向之间以及阶梯环和第二转动辊的径向之间均设置有导向伸缩组件，导向伸缩组件用于使得阶梯环沿第一转动辊或第二转动辊的径向滑动。
在其中一个实施例中，所述导向伸缩组件包括导向滑块和导向滑槽，导向滑槽开设在第一转动辊和第二转动辊上，导向滑块设置在阶梯环的内周面上且与导向滑槽相对应的位置，导向滑块滑动连接在导向滑槽内。
在其中一个实施例中，所述污泥高效干化装置还包括干化组件，干化组件设置在切条组件的下端，干化组件用于对切条组件中落下的污泥条进行干化；

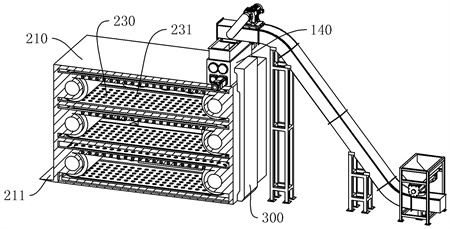

干化组件包括干化箱、烘干风机和传输带单元，烘干风机设置在干化箱内，其用于向干化箱内鼓入热风，传输带单元传动设置在干化箱内，其用于将污泥条输送至干化箱内指定位置。
在其中一个实施例中，所述传输带单元有多个，所述传输带单元有多个，多个传输带单元在干化箱内沿竖直方向层级间隔设置。
在其中一个实施例中，所述传输带单元的输送带表面开设有若干的通孔。
在其中一个实施例中，所述干化箱的底部一侧设置有干化研磨组件，干化研磨组件用于将从通孔落下的污泥块进行干化研磨成粉，干化研磨组件和切条组件之间设置有鼓料组件，鼓料组件用于将干化的污泥粉鼓吹到切条组件剪切后的污泥条上。
在其中一个实施例中，所述鼓料组件还能够将干化的污泥粉鼓吹到切条组件未剪切的污泥块上。
在其中一个实施例中，所述干化箱的底部设置有集料组件，集料组件包括V形推块和V形槽，V形槽开设在干化箱的底部，V形推块能够沿V形槽移动，用于将落到V形槽内的污泥块推送至干化研磨组件的所在位置。
本发明的有益效果是：
本发明设置第一转动辊、第二转动辊和阶梯环，如此设置能够使得第一转动辊、第二转动辊和阶梯环之间形成多个周向封闭的条形口，因此污泥块在经过条形口的剪切后会形成多个彼此互不相连的污泥长条，因此剪切后的污泥长条相较于长片状污泥能够将外表面积最大化，从而使得污泥长条与热空气之间达到最大的接触面积，进而使得污泥的干化效率达到最佳。
（发明人：蔡冰;王博洋;王毓秀;唐琳;潘金凤）
