公布日：2024.02.23
申请日：2023.10.20
分类号：C02F1/50(2023.01)I;C02F1/00(2023.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;C02F103/20(2006.01)N
摘要
本发明公开了一种便于消毒的生猪养殖污水处理装置，包括底座箱、支架、支撑杆，支撑杆固定安装于底座箱顶部外壁，支架固定安装于支撑杆外部侧壁，支架顶部外壁固定安装有工型板，工型板顶部设有推动机构，包括X轨迹滑槽、导向板、电机、连杆一、连杆二、滑块、接触柱、推板、弹簧一、半斜齿锥齿轮、斜齿锥齿轮、刮板，使用时可打开电机使得滑块在接触柱在X轨迹滑槽、X导向块的配合下带动推板进行出料筒内的消毒物质交替推出，实现对污水中杂质筛选刮除的同时进行污水消毒。本发明能够实现对污水的消毒，同时设置有安装组件，包括下料筒、活动筒、安装圈、转圈、卡柱、弹性圈、锁紧筒体等，可快速拆装筛选袋体，进行污水二次处理。
权利要求书

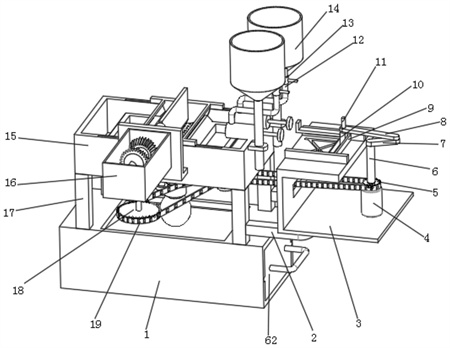

1.一种便于消毒的生猪养殖污水处理装置，包括底座箱(1)、支架(2)、支撑杆(17)，其特征在于，所述支撑杆(17)固定安装于底座箱(1)顶部外壁，所述支架(2)固定安装于支撑杆(17)外部侧壁，所述支架(2)顶部外壁固定安装有工型板(3)，所述工型板(3)顶部设有推动机构，所述推动机构包括电机(4)、侧安装箱(16)、X轨迹滑槽(20)、导向板(21)，所述电机(4)固定安装于工型板(3)底部内壁，所述电机(4)输出端通过键连接有转杆一(6)，所述转杆一(6)顶部外壁固定安装有连杆一(7)，所述连杆一(7)顶部外壁转动连接有连杆二(8)，所述连杆二(8)另一端内壁转动连接有转杆二(11)，所述转杆二(11)底部外壁固定安装有滑块(10)，所述导向板(21)固定安装于工型板(3)顶部外壁，所述导向板(21)内壁滑动连接有滑柱(9)，所述滑块(10)滑动连接于滑柱(9)内壁，所述滑块(10)外部侧壁固定安装有推板(25)，所述滑块(10)底部外壁固定安装有导向筒(27)，所述导向筒(27)内壁滑动连接有接触柱(28)，所述接触柱(28)与滑块(10)之间固定安装有弹簧一(26)，所述接触柱(28)与X轨迹滑槽(20)、X导向块(22)相配合，所述X轨迹滑槽(20)开设于工型板(3)顶部外壁，所述X轨迹滑槽(20)底部开设有深槽(23)，所述X轨迹滑槽(20)内壁固定安装有X导向块(22)，所述X导向块(22)端部开设有上升斜面(24)。
2.根据权利要求1所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述支撑杆(17)顶部外壁固定安装有收集箱一(15)，所述收集箱一(15)顶部固定插接有筛选框(41)，所述收集箱一(15)外部侧壁固定安装有两组侧安装杆(29)，两组所述侧安装杆(29)顶部外壁固定安装有存储筒(14)，所述收集箱一(15)顶部外壁设有两组下料组件与两组存储筒(14)相连接，所述下料组件包括下料管(12)、出料筒(32)，所述出料筒(32)固定安装于收集箱一(15)顶部外壁，所述出料筒(32)内壁滑动连接有推杆(30)，所述推杆(30)另一端固定安装有活塞板(33)，所述活塞板(33)与出料筒(32)内壁之间固定安装有弹簧二(31)。
3.根据权利要求2所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述下料管(12)一端与出料筒(32)相连接，所述下料管(12)另一端与存储筒(14)相连接，且所述下料管(12)中段通过法兰连接有开关阀(13)。
4.根据权利要求1所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述侧安装箱(16)外部侧壁固定安装有侧安装架(39)，所述侧安装架(39)固定安装于收集箱一(15)外部侧壁，所述侧安装箱(16)内部设有传动组件，所述传动组件与转杆一(6)相连接，所述传动组件端部通过键连接有刮板(40)，所述刮板(40)下端与筛选框(41)相配合。
5.根据权利要求4所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述传动组件包括链轮一(5)、链条(19)、转杆三(35)、转杆四(36)，所述链轮一(5)通过键连接于转杆一(6)外部侧壁，所述转杆四(36)转动连接于侧安装箱(16)内壁，所述转杆四(36)另一端与刮板(40)相连接，所述转杆四(36)外部侧壁通过键连接有相对设置的斜齿锥齿轮(37)。
6.根据权利要求5所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述转杆三(35)转动连接于侧安装箱(16)内壁，所述转杆三(35)顶部外壁通过键连接有半斜齿锥齿轮(38)，所述半斜齿锥齿轮(38)与两组斜齿锥齿轮(37)相啮合，所述转杆三(35)底部外壁通过键连接有链轮二(18)，所述链条(19)传动连接于链轮一(5)与链轮二(18)外部侧壁之间。
7.根据权利要求2所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述收集箱一(15)底部外壁转动连接有防脱柱(34)。
8.根据权利要求3所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述筛选框(41)两侧开设有槽口，所述筛选框(41)外部侧壁固定安装有放置槽体(43)，所述放置槽体(43)内壁放置有收集袋体(42)。
9.根据权利要求2所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述收集箱一(15)底部设有安装组件，所述安装组件内部设有筛选袋体(47)，所述底座箱(1)底部内壁滑动连接有收集箱二(62)。
10.根据权利要求9所述的一种便于消毒的生猪养殖污水处理装置，其特征在于，所述安装组件包括下料筒(44)、活动筒(46)、两组扣接柱(48)，所述下料筒(44)固定安装于收集箱一(15)底部外壁，且下料筒(44)内设有电子阀门，所述下料筒(44)外部侧壁固定安装有安装圈(45)，所述安装圈(45)内壁转动连接有转圈(56)，所述转圈(56)外部侧壁固定安装有转柱(51)，所述转柱(51)外部侧壁固定安装有拉绳(49)，所述拉绳(49)另一端固定安装有扣环(50)，所述扣接柱(48)固定安装于收集箱一(15)底部外壁，所述扣环(50)套接于扣接柱(48)外部侧壁，所述转圈(56)内部侧壁设有凸起头(57)，所述安装圈(45)内壁焊顶部内壁固定安装有内圈(55)，所述内圈(55)内壁开设有内槽(59)，所述内圈(55)内壁滑动连接有卡柱(61)，所述卡柱(61)与凸起头(57)相配合，所述卡柱(61)外部侧壁固定安装有侧板(60)，所述侧板(60)与内槽(59)之间固定安装有弹簧三(58)，所述活动筒(46)固定插接于安装圈(45)内部，所述活动筒(46)外部侧壁开设有卡槽(53)，所述卡槽(53)与卡柱(61)相配合，所述筛选袋体(47)顶部固定安装有弹性圈(54)，所述活动筒(46)内部开设有与弹性圈(54)相配合的环形槽，所述活动筒(46)内壁通过螺纹连接有锁紧筒体(52)，所述锁紧筒体(52)顶部设有六角螺孔，所述锁紧筒体(52)底端外延与弹性圈(54)相配合。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便于消毒的生猪养殖污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种便于消毒的生猪养殖污水处理装置，包括底座箱、支架、支撑杆，所述支撑杆固定安装于底座箱顶部外壁，所述支架固定安装于支撑杆外部侧壁，所述支架顶部外壁固定安装有工型板，所述工型板顶部设有推动机构，所述推动机构包括电机、侧安装箱、X轨迹滑槽、导向板，所述电机固定安装于工型板底部内壁，所述电机输出端通过键连接有转杆一，所述转杆一顶部外壁固定安装有连杆一，所述连杆一顶部外壁转动连接有连杆二，所述连杆二另一端内壁转动连接有转杆二，所述转杆二底部外壁固定安装有滑块，所述导向板固定安装于工型板顶部外壁，所述导向板内壁滑动连接有滑柱，所述滑块滑动连接于滑柱内壁，所述滑块外部侧壁固定安装有推板，所述滑块底部外壁固定安装有导向筒，所述导向筒内壁滑动连接有接触柱，所述接触柱与滑块之间固定安装有弹簧一，所述接触柱与X轨迹滑槽、X导向块相配合，所述X轨迹滑槽开设于工型板顶部外壁，所述X轨迹滑槽底部开设有深槽，所述X轨迹滑槽内壁固定安装有X导向块，所述X导向块端部开设有上升斜面。
优选地：所述支撑杆顶部外壁固定安装有收集箱一，所述收集箱一顶部固定插接有筛选框，所述收集箱一外部侧壁固定安装有两组侧安装杆，两组所述侧安装杆顶部外壁固定安装有存储筒，所述收集箱一顶部外壁设有两组下料组件与两组存储筒相连接，所述下料组件包括下料管、出料筒，所述出料筒固定安装于收集箱一顶部外壁，所述出料筒内壁滑动连接有推杆，所述推杆另一端固定安装有活塞板，所述活塞板与出料筒内壁之间固定安装有弹簧二。
进一步地：所述下料管一端与出料筒相连接，所述下料管另一端与存储筒相连接，且所述下料管中段通过法兰连接有开关阀。
在前述方案的基础上：所述侧安装箱外部侧壁固定安装有侧安装架，所述侧安装架固定安装于收集箱一外部侧壁，所述侧安装箱内部设有传动组件，所述传动组件与转杆一相连接，所述传动组件端部通过键连接有刮板，所述刮板下端与筛选框相配合。
在前述方案中更佳的方案是：所述传动组件包括链轮一、链条、转杆三、转杆四，所述链轮一通过键连接于转杆一外部侧壁，所述转杆四转动连接于侧安装箱内壁，所述转杆四另一端与刮板相连接，所述转杆四外部侧壁通过键连接有相对设置的斜齿锥齿轮。
作为本发明进一步的方案：所述转杆三转动连接于侧安装箱内壁，所述转杆三顶部外壁通过键连接有半斜齿锥齿轮，所述半斜齿锥齿轮与两组斜齿锥齿轮相啮合，所述转杆三底部外壁通过键连接有链轮二，所述链条传动连接于链轮一与链轮二外部侧壁之间。
同时，所述收集箱一底部外壁转动连接有防脱柱。
作为本发明的一种优选的：所述筛选框两侧开设有槽口，所述筛选框外部侧壁固定安装有放置槽体，所述放置槽体内壁放置有收集袋体。
同时，所述收集箱一底部设有安装组件，所述安装组件内部设有筛选袋体，所述底座箱底部内壁滑动连接有收集箱二。
作为本发明的一种更优的方案：所述安装组件包括下料筒、活动筒、两组扣接柱，所述下料筒固定安装于收集箱一底部外壁，且下料筒内设有电子阀门，所述下料筒外部侧壁固定安装有安装圈，所述安装圈内壁转动连接有转圈，所述转圈外部侧壁固定安装有转柱，所述转柱外部侧壁固定安装有拉绳，所述拉绳另一端固定安装有扣环，所述扣接柱固定安装于收集箱一底部外壁，所述扣环套接于扣接柱外部侧壁，所述转圈内部侧壁设有凸起头，所述安装圈内壁焊顶部内壁固定安装有内圈，所述内圈内壁开设有内槽，所述内圈内壁滑动连接有卡柱，所述卡柱与凸起头相配合，所述卡柱外部侧壁固定安装有侧板，所述侧板与内槽之间固定安装有弹簧三，所述活动筒固定插接于安装圈内部，所述活动筒外部侧壁开设有卡槽，所述卡槽与卡柱相配合，所述筛选袋体顶部固定安装有弹性圈，所述活动筒内部开设有与弹性圈相配合的环形槽，所述活动筒内壁通过螺纹连接有锁紧筒体，所述锁紧筒体顶部设有六角螺孔，所述锁紧筒体底端外延与弹性圈相配合。
本发明的有益效果为：
1.本发明，通过将推动机构设置为X轨迹滑槽、导向板、电机、连杆一、连杆二、滑块、接触柱、推板、弹簧一、链轮一、链轮二、半斜齿锥齿轮、斜齿锥齿轮、刮板的组合，使用时可打开电机使得滑块在接触柱在X轨迹滑槽、X导向块的配合下带动推板进行出料筒内的消毒物质交替推出，对污水消毒，并带动刮板刮除杂质。
2.本发明，通过在筛选框外部侧壁开设槽口，同时设有放置槽体、收集袋体，在刮板对筛选框进行钟摆刮除杂质时，可通过槽口掉落至收集袋体内，当杂质过多时拆除收集袋体即可，不需要频繁进行杂质清理。
3.本发明，通过设置有收集箱二、筛选袋体，使用时污水在消毒过滤后再次进入筛选袋体内二次过滤，实现对污水的完全处理。
4.本发明，通过将安装组件设置为下料筒、活动筒、安装圈、转圈、拉绳、扣环、卡柱、弹性圈、锁紧筒体的组合，使用时，先通过锁紧筒体压紧弹性圈对筛选袋体固定，随后转动转柱，使得转圈外部的凸起头顶出卡柱固定活动筒，并通过扣环进行转柱的固定，需要进行筛选袋体拆除时，反转转柱即可快速拆除活动筒，更换筛选袋体即可。
（发明人：王欢）
