门诊一体化污水处理器

发布时间:2018-1-13 9:17:31  中国污水处理工程网

  申请日2016.11.08

  公开(公告)日2017.05.24

  IPC分类号C02F9/14

  摘要

  本实用新型属于环保设备领域,具体涉及一种小型医院、门诊一体化污水处理器,包括箱体,以及箱体内的废液垃圾腔、好氧生物腔、沉淀腔和消毒反应腔,所述废液垃圾腔、好氧生物腔、沉淀腔和消毒反应腔通过隔板分隔开来。本实用新型结构简单、成本低廉,能分类处理医疗垃圾和污水,并有效净化医疗污水,减少环境污染,杜绝了乱排乱放,臭气熏天的现象,保护了乡镇的医疗环境和医患健康。

  权利要求书

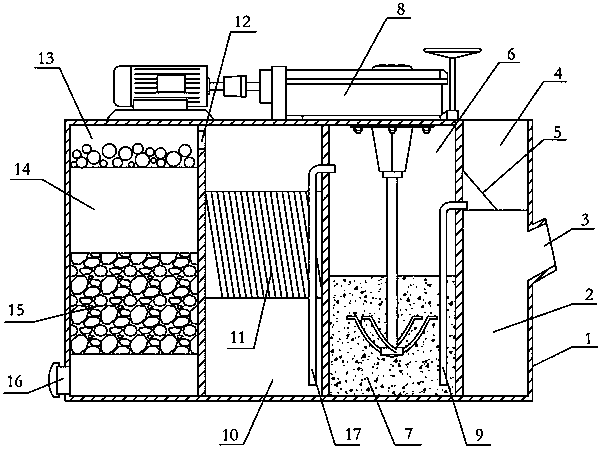

  1.一种小型医院、门诊一体化污水处理器,其特征在于,包括箱体(1),以及箱体(1)内的废液垃圾腔、好氧生物腔(6)、沉淀腔(10)和消毒反应腔(14),所述废液垃圾腔、好氧生物腔(6)、沉淀腔(10)和消毒反应腔(14)通过隔板分隔开来;

  所述废液垃圾腔包括废液收集腔(4)和废弃垃圾腔(2),废液收集腔(4)设置在上方,所述废弃垃圾腔(2)上设置有垃圾进口(3),所述废液收集腔(4)下端一侧通过废水管(9)连接着好氧生物腔(6)底部;

  所述好氧生物腔(6)底部设置有好氧菌污泥(7),好氧菌污泥(7)内设置有表面曝气机(8)的叶轮,表面曝气机(8)的动力装置设置在箱体(1)上方,所述废水管(9)下端设置在好氧菌污泥(7)内;

  所述好氧生物腔(6)上端通过溢流管(17)连接着沉淀腔(10)下端,沉淀腔(10)内设置有斜管填料(11);

  所述消毒反应腔(14)内设置有氧丸腔(13)和活性炭腔(15),氧丸腔(13)和活性炭腔(15)通过细孔网层连通着消毒反应腔(14),所述氧丸腔(13)通过溢流口(12)连接着沉淀腔(10)上端,所述消毒反应腔(14)下端设置有排水口(16)。

  2.根据权利要求1所述的一种小型医院、门诊一体化污水处理器,其特征在于,所述废液收集腔(4)内的废水管(9)处设置有格栅层(5)。

  说明书

  一种小型医院、门诊一体化污水处理器

  技术领域

  本实用新型属于环保设备领域,具体涉及一种小型医院、门诊一体化污水处理器。

  背景技术

  我国部分乡镇地区经济条件落后,污水治理意识差,乡镇内的小型医院、门诊日常垃圾和污水得不到有效处理,一般是直接排入暗渠中,造成周围环境污染。还容易使暗渠阻塞,异味熏天,清理困难,成本昂贵。

  实用新型内容

  为解决以上技术存在的问题,本实用新型提供一种结构简单、制作成本低、污水处理效果好的小型医院、门诊一体化污水处理器。

  其技术方案为:

  一种小型医院、门诊一体化污水处理器,包括箱体,以及箱体内的废液垃圾腔、好氧生物腔、沉淀腔和消毒反应腔,所述废液垃圾腔、好氧生物腔、沉淀腔和消毒反应腔通过隔板分隔开来;

  所述废液垃圾腔包括废液收集腔和废弃垃圾腔,废液收集腔设置在上方,所述废弃垃圾腔上设置有垃圾进口,所述废液收集腔下端一侧通过废水管连接着好氧生物腔底部;

  所述好氧生物腔底部设置有好氧菌污泥,好氧菌污泥内设置有表面曝气机的叶轮,表面曝气机的动力装置设置在箱体上方,所述废水管下端设置在好氧菌污泥内;

  所述好氧生物腔上端通过溢流管连接着沉淀腔下端,沉淀腔内设置有斜管填料;

  所述消毒反应腔内设置有氧丸腔和活性炭腔,氧丸腔和活性炭腔通过细孔网层连通着消毒反应腔,所述氧丸腔通过溢流口连接着沉淀腔上端,所述消毒反应腔下端设置有排水口。

  乡镇小型医院及门诊产生的固体垃圾可以通过垃圾进口收集于废弃垃圾腔内,一定时间后集中送往医疗垃圾集中处理处。而产生的污水则倒入废液收集腔中,通过废水管进入好氧生物腔底部的好氧菌污泥内。表面曝气机工作,通过叶轮为好氧菌污泥充氧曝气,充分使好氧菌污泥与污水混合,同时提供给好氧菌生存的氧气。好氧菌通过新陈代谢的作用,将废水中的有机物的一部分转化为微生物的细胞物质,另一部分转化为比较稳定的化学物质。通过好氧菌污泥处理的废水储存于好氧生物腔内,从溢流管流至沉淀腔底部,在沉淀腔内通过斜管填料处理,加速澄清废水,沉降效果好,出水质量高。沉淀腔上部的澄清液经过溢流口进入氧丸腔,澄清液在氧丸上不断冲刷,带有氧气的水通过细孔网层进入消毒反应腔内,进过一定时间反应消毒后,从细孔网层慢慢渗入活性炭中,通过活性炭吸附除色除味,再由消毒反应腔下端的排水口外排。

  进一步,所述废液收集腔内的废水管处设置有格栅层。格栅层能过滤掉污水中的固定物,防止污水管堵塞或影响后续的污水处理作业。

  本实用新型的有益效果:

  本实用新型结构简单、成本低廉,能分类处理医疗垃圾和污水,并有效净化医疗污水,减少环境污染,杜绝了乱排乱放,臭气熏天的现象,保护了乡镇的医疗环境和医患健康。
