申请日2015.08.13
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
一种沼气废水处理系统，包括沼气池，所述沼气池通过管道与好氧池的入水口连接，好氧池、第一沉淀池和一级过滤池通过管道依次连接;所述一级过滤池有两个出水口，两个出水口通过管道分别连接肥料池和第二沉淀池;所述第二沉淀池通过管道连接清液过滤池，所述清液过滤池通过管道分别连接肥料池和氧化反应池;所述氧化反应池、超滤膜组、消毒池和出水池通过管道依次连接。本实用新型的有益效果：好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物;剩余污水再经过氧化反应池中氧化剂进一步氧化分解，再由超滤膜组的过滤掉剩余杂质后对剩余溶液消毒处理。
权利要求书
1.一种沼气废水处理系统，包括沼气池、好氧池、第一沉淀池、一级过滤池、第二沉淀池、清液过滤池、氧化反应池、超滤膜组、消毒池和出水池，其特征在于，所述沼气池通过管道与好氧池的入水口连接，好氧池、第一沉淀池和一级过滤池通过管道依次连接;所述一级过滤池有两个出水口，两个出水口通过管道分别连接肥料池和第二沉淀池;所述第二沉淀池通过管道连接清液过滤池，所述清液过滤池通过管道分别连接废料池和氧化反应池;所述氧化反应池、超滤膜组、消毒池和出水池通过管道依次连接。
2.根据权利要求1所述的一种沼气废水处理系统，其特征在于，所述一级过滤池中设有污水过滤设备;所述清液过滤池中设有污水过滤设备。
3.根据权利要求1所述的一种沼气废水处理系统，其特征在于，所述氧化反应池内装有过氧化氢溶液。
4.根据权利要求1所述的一种沼气废水处理系统，其特征在于，所述消毒池内装有次氯酸钠溶液。
说明书
一种沼气废水处理系统
技术领域
本实用新型涉及一种污水处理，具体涉及一种沼气废水处理系统。
背景技术
目前，越来越多的农村和一些大型养殖厂去投资建设沼气池，利用动物粪便发酵产生的沼气来进行生产和生活，这不仅将废弃资源重复进行了利用，而且还给生态环境的恶化带来了缓解。但是，那些没有经过微生物彻底分解的沼气废水却无处可排，这就造成了生态环境的恶性循环。因此，目前迫切需要一种能解决沼气废水问题的废水处理系统。
实用新型内容
本实用新型的目的在于提供一种沼气废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

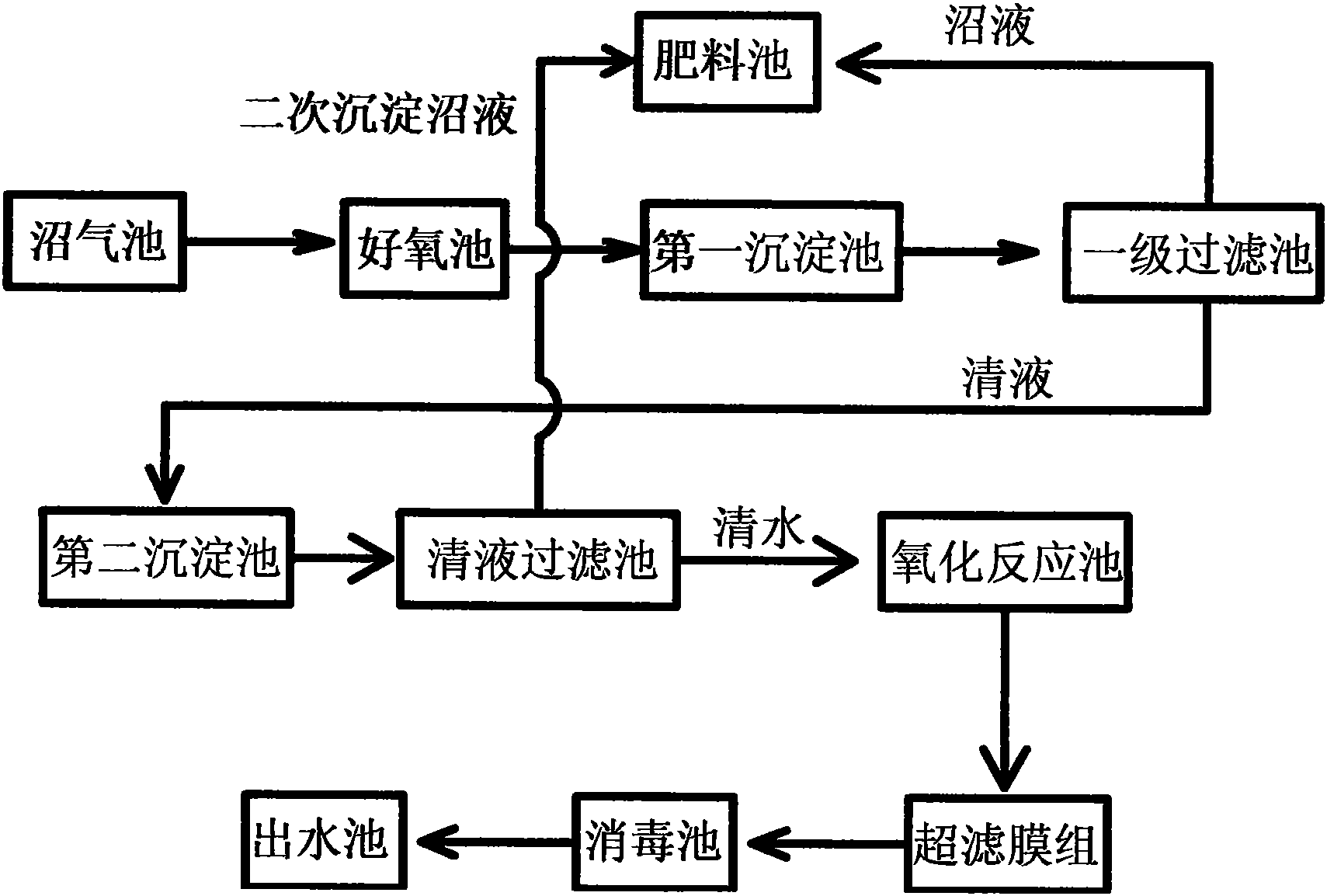

一种沼气废水处理系统，包括沼气池、好氧池、第一沉淀池、一级过滤池、第二沉淀池、清液过滤池、氧化反应池、超滤膜组、消毒池和出水池，所述沼气池通过管道与好氧池的入水口连接，好氧池、第一沉淀池和一级过滤池通过管道依次连接;所述一级过滤池有两个出水口，两个出水口通过管道分别连接肥料池和第二沉淀池;所述第二沉淀池通过管道连接清液过滤池，所述清液过滤池通过管道分别连接废料池和氧化反应池;所述氧化反应池、超滤膜组、消毒池和出水池通过管道依次连接。
作为本实用新型进一步的方案：所述一级过滤池中设有污水过滤设备;所述清液过滤池中设有污水过滤设备。
作为本实用新型再进一步的方案：所述氧化反应池内装有过氧化氢溶液。
作为本实用新型再进一步的方案：所述消毒池内装有次氯酸钠溶液。
本实用新型的有益效果：好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物;剩余污水再经过氧化反应池中氧化剂进一步氧化分解，再由超滤膜组的过滤掉剩余杂质后对剩余溶液消毒处理。
