申请日2015.03.06
公开(公告)日2015.09.02
IPC分类号C02F103/38; C02F9/14
摘要
本实用新型公开了一种合成橡胶废水处理系统，包括调节池、中和池、气浮池、生物接触氧化池、负载芬顿氧化池、好氧MBR池、臭氧催化氧化塔和折点加氯脱氮池，污泥处理系统包括污泥储池、污泥浓缩池和板框压滤机;所述折点加氯脱氮池的排水口B经过水泵B连接至一流动碳滤塔，流动碳滤塔进一步处理未达标废水中的有机物和氨氮，废水达到排放标准后排放。本实用新型处理系统可有效的去除水中难降解有机物及高含量的氨氮，负载型芬顿作用，可提高废水的可生化性，保证生化处理的效果;后期的臭氧催化氧化可进一步去除水中生化作用难以去除的有机物;流动碳滤塔可保证废水达标排放，处理后废水CODCr小于60mg/L。

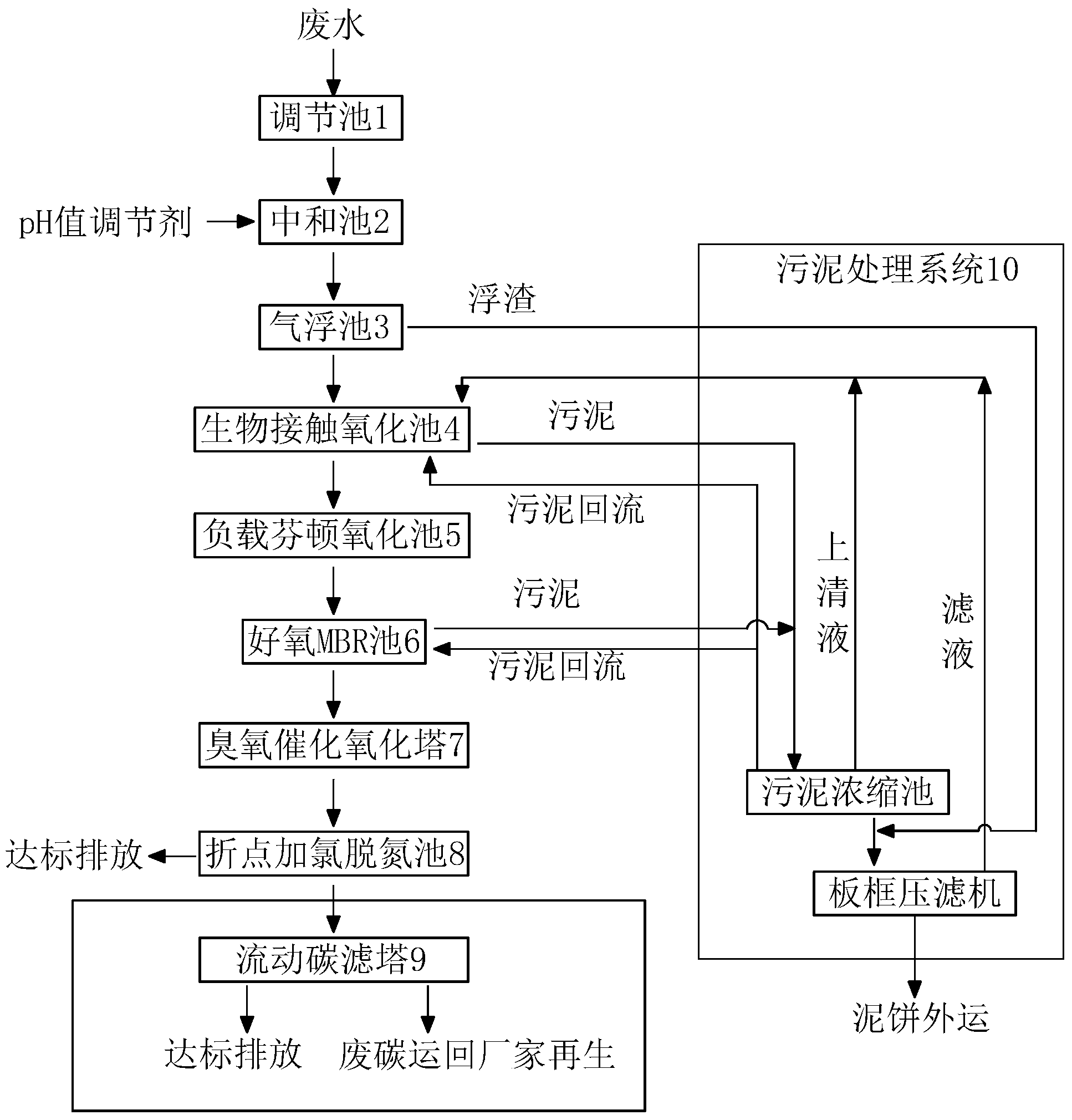

摘要附图
权利要求书
1.一种合成橡胶废水处理系统，包括调节池(1)、中和池(2)、气浮池(3)、生物接触 氧化池(4)、负载芬顿氧化池(5)、好氧MBR池(6)、臭氧催化氧化塔(7)和折点加氯 脱氮池(8)，污泥处理系统(10)包括污泥储池、污泥浓缩池(11)和板框压滤机(12)， 污泥浓缩池(11)和板框压滤机(12)之间的连接管道上设有管道混合器，所述污泥处理 系统(10)用于对气浮池(3)产生的浮渣、生物接触氧化池(4)和好氧MBR池(6)处 理产生的污泥进行浓缩处理;
其特征在于：
所述调节池(1)对合成橡胶废水的水质和水量进行均质化，调节池(1)的出水进入 中和池(2);
所述中和池(2)用于将合成橡胶废水的pH值调节至适度气浮反应的pH值范围，中和 池(2)的出水进入气浮池(3);
所述气浮池(3)用于去除合成橡胶废水中的悬浮物和橡胶颗粒，气浮池(3)的出水 用提升泵泵入生物接触氧化池(4)，生物接触氧化池(4)中配备有复合填料和高效硝化填 料，生物接触氧化池(4)的底部安装有微孔曝气盘，用于初步去除合成橡胶废水中的有机 物和氨氮;所述气浮池(3)连接有潜污泵A，通过潜污泵A将浮渣排入污泥处理系统(10);
所述生物接触氧化池(4)设有潜污泵B，通过潜污泵B将污泥排入污泥处理系统(10)， 所述生物接触氧化池(4)的出水自流进入负载型芬顿氧化池(5);
所述负载型芬顿氧化池(5)设有在线pH计，所述负载型芬顿氧化池(5)的底部安装 有微孔曝气盘，所述负载型芬顿氧化池(5)的出水连接至好氧MBR池(6);
所述好氧MBR池(6)用于去除合成橡胶废水中的有机物及氨氮，所述好氧MBR池 (6)的底部安装有微孔曝气盘，好氧MBR池(6)设有潜污泵C，通过潜污泵C将污泥排 入污泥处理系统(10)，所述好氧MBR池(6)的出水经水泵A打入臭氧催化氧化塔(7)， 所述好氧MBR池(6)中设有液位控制装置，该液位控制装置与水泵A联动;
所述臭氧催化氧化塔(7)用于去除合成橡胶废水中难以生物氧化去除的有机物，所述 臭氧催化氧化塔(7)的出水自流进入折点加氯脱氮池(8);
所述折点加氯脱氮池(8)设有排水口A和排水口B，经过折点加氯脱氮池(8)去除 合成橡胶废水中的氨氮，废水达到排放标准后经过排水口A排放，未达标的废水经过排水 口B排出。
2.根据权利要求1所述合成橡胶废水处理系统，其特征在于，所述折点加氯脱氮池(8) 的排水口B经过水泵B连接至一流动碳滤塔(9)，流动碳滤塔(9)进一步处理为达标废水 中的有机物和氨氮，废水达到排放标准后排放。
说明书
合成橡胶废水的处理系统
技术领域
本实用新型涉及废水处理系统，尤其涉及一种用于合成橡胶废水的处理系统。
背景技术
橡胶工艺过程产生大量的废水，生产过程中添加的防老剂等多种有毒有害和难生化降 解物质，使得废水有机污染物、氨氮含量高，成分复杂，生物可降解性能差，普通生化处 理工艺-传统活性污泥法很难完全降解废水中的有机组分，处理难度大。目前合成橡胶废水 的处理方法主要有混凝沉降法、混凝气浮法、电化学法和生物法等，随着废水排放标准的 日益提高，单一的处理方法已经不能满足废水处理要求。针对橡胶废水的水质特征，研究 开发橡胶废水的处理系统和方法具有重要的经济和环境效益。
实用新型内容
本实用新型的目的在于针对合成橡胶废水处理难度大，很难达标排放的难题，提出了 一种用于合成橡胶废水的处理系统，主要是通过生物-化学-物理方法的组合处理工艺，解 决了现有合成橡胶废水技术中的不足，经过处理后可以使难降解合成橡胶废水达标排放。
为了解决上述技术问题，本实用新型一种合成橡胶废水处理系统，包括调节池、中和 池、气浮池、生物接触氧化池、负载芬顿氧化池、好氧MBR池、臭氧催化氧化塔和折点加 氯脱氮池，污泥处理系统包括污泥储池、污泥浓缩池和板框压滤机，污泥浓缩池和板框压 滤机之间的连接管道上设有管道混合器，所述污泥处理系统用于对气浮池浮渣、生物接触 氧化池和好氧MBR池处理产生的污泥进行浓缩处理;所述调节池对合成橡胶废水的水质和 水量进行均质化，调节池的出水进入中和池;所述中和池用于将合成橡胶废水的pH值调节 至适度气浮反应的pH值范围，中和池的出水进入气浮池;所述气浮池用于去除合成橡胶废 水中的悬浮物和橡胶颗粒，气浮池的出水用提升泵泵入生物接触氧化池，生物接触氧化池 中配备有复合填料和高效硝化填料，生物接触氧化池的底部安装有微孔曝气盘，用于初步 去除合成橡胶废水中的有机物和氨氮;所述气浮池连接有潜污泵A，通过潜污泵A将污泥 排入污泥处理系统;所述生物接触氧化池设有潜污泵B，通过潜污泵B将污泥排入污泥处 理系统，所述生物接触氧化池的出水自流进入负载型芬顿氧化池;所述负载型芬顿氧化池 设有在线pH计，所述负载型芬顿氧化池的出水连接至好氧MBR池;所述好氧MBR池的 底部安装有微孔曝气盘，用于去除合成橡胶废水中的有机物及氨氮，好氧MBR池设有潜污 泵C，通过潜污泵C将污泥排入污泥处理系统，所述好氧MBR池的出水经水泵A打入臭 氧催化氧化塔，所述好氧MBR池中设有液位控制装置，该液位控制装置与水泵A联动，所 述臭氧催化氧化塔用于去除合成橡胶废水中难以生物氧化去除的有机物，所述臭氧催化氧 化塔的出水自流进入折点加氯脱氮池;所述折点加氯脱氮池设有排水口A和排水口B，经 过折点加氯脱氮池去除合成橡胶废水中的氨氮，废水达到排放标准后经过排水口A排放， 未达标的废水经过排水口B排出。
进一步讲，所述折点加氯脱氮池的排水口B经过水泵B连接至一流动碳滤塔，流动碳 滤塔进一步处理为达标废水中的有机物和氨氮，废水达到排放标准后排放。
与现有技术相比，本实用新型的有益效果是：通过组合单元可以实现合成橡胶废水达 标排放，解决了合成橡胶废水难以达标排放的难题，同时，由设置的流动碳滤塔作为再次 处理的保险单元可以为企业节省污水处理运行费用。
