申请日2012.08.16
公开(公告)日2013.02.27
IPC分类号B01D53/78; C02F1/58; B01D53/52
摘要
本实用新型涉及废水、废气处理装置，特别是一种加气站干燥器废水、废气处理装置。其输入管一端连接干燥器排污管，另一端通过输入阀连接至硫酸铜溶液桶桶内，其输出管一端连接放散总管，另一端通过输出阀连接至硫酸铜溶液桶桶内。本实用新型加气站干燥器废水、废气处理装置，进一步完善了脱水装置的排污系统，利用硫酸铜溶液与加气站干燥器排出废水、废气中所含硫化物进行反应，形成CuS沉淀到桶体底部，过滤后的气体通过放散总管高空放散，彻底解决了含硫化物直排所带来的环保问题。
权利要求书

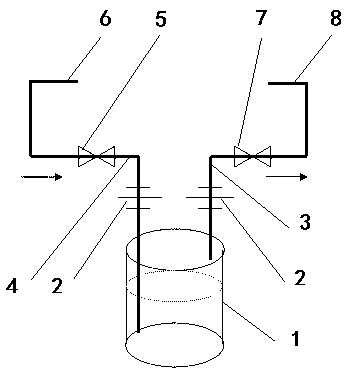

1.一种加气站干燥器废水、废气处理装置，其特征在于：输入管(4)一端连接干燥器排污管(6)，另一端连接至硫酸铜溶液桶(1)桶内;输出管(3)一端连接放散总管(8)，另一端连接至硫酸铜溶液桶(1)桶内。
2.如权利要求1所述的加气站干燥器废水、废气处理装置，其特征在于：所述的输入管(4)及输出管(3)上皆安装有活接头(2)。
3.如权利要求1所述的加气站干燥器废水、废气处理装置，其特征在于：所述的输入管(4)上设有输入阀(5)，输出管(3)上设有输出阀(7)。
说明书
加气站干燥器废水、废气处理装置
技术领域
本实用新型涉及废水、废气处理装置，特别是一种加气站干燥器废水、废气处理装置。
背景技术
目前，天然气加气站在设计上并未对干燥器废水、废气排放进行集中处理，而是就地排放，排放出来的废水、废气中含硫化物异味很浓，经过下水道扩散后，对环境造成了一定污染，给周围居民生活带来一定的影响。
实用新型内容
本实用新型的目的在于提供一种可有效处理加气站干燥器排出废水、废气中所含硫化物的装置。
本实用新型的目的是通过如下途径实现的：一种加气站干燥器废水、废气处理装置，输入管一端连接干燥器排污管，另一端连接至硫酸铜溶液桶桶内，输出管一端连接放散总管，另一端连接至硫酸铜溶液桶桶内。
作为方案的进一步优化，所述的输入管及输出管上皆安装有活接头。
作为方案的进一步优化，所述的输入管上设有输入阀，输出管上设有输出阀。
本实用新型加气站干燥器废水、废气处理装置，进一步完善了脱水装置的排污系统，利用硫酸铜溶液与加气站干燥器排出废水、废气中所含硫化物进行反应，形成CuS沉淀到桶体底部，过滤后的气体通过放散总管高空放散，彻底解决了含硫化物直排所带来的环保问题。其化学反应方程式为CuSO4+H2S==CuS沉淀+H2SO4，其中CuS是不溶于酸，将沉淀到容器的底部，定期清理出来可以再利用。
