申请日2006.10.27
公开(公告)日2007.10.24
IPC分类号B30B9/06
摘要
本实用新型涉及一种污泥的处理，特别是一种具有滤干箱的污泥专用压滤设备，包括底座、层板、定位柱和螺旋压力装置，其结构要点为：还包括滤干箱，滤干箱位于两层板之间，滤干箱具有上箱体和下箱体，污泥填充在下箱体内，下箱体顶部为敞开，底部具有底座，上箱体盖在下箱体的上方，且上箱体的下部嵌套在下箱体内，上箱体的底部具有导水孔，导水孔内安装单向阀，上箱体的侧壁上具有溢水孔。使用滤干箱将污泥中挤出的水份通过上箱体导流引出，从而大大提高脱水的效率，缩短脱水时间，一般脱水时间仅需1.5～2.5小时，并且也能够降低压滤设备的高度，压滤设备的高度仅需2.5米，能够适用于各种规模的污泥处理，应用广泛。
权利要求书
1.具有滤干箱的污泥专用压滤设备，包括底座(1)，层板(2)，定位柱(3) 和螺旋压力装置(4)，两个定位柱(3)平行直立的固定在底座(1)上， 层板(2)上具有与定位柱(3)配套的定位孔(21)，若干个层板(2)通 过定位孔(21)穿套在定位柱(3)上，螺旋压力装置(4)安装在定位柱 (3)上，并位于最顶层的层板(2)上方，其特征在于，还包括滤干箱， 滤干箱位于两层板(2)之间，滤干箱具有上箱体(5)和下箱体(6)，污 泥填充在下箱体(6)内，下箱体(6)顶部为敞开，底部具有底座(61)， 上箱体(5)盖在下箱体(6)的上方，且上箱体(5)的下部嵌套在下箱 体(6)内，上箱体(5)的底部具有导水孔(51)，导水孔(51)内安装 单向阀，上箱体(5)的侧壁上具有溢水孔(52)。
2.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，还 包括第一导水装置(7)，第一导水装置(7)包括座板(71)和导水插板 (72)，复数个导水插板(72)固定在座板(71)上，复数个座板(71) 平行间隔排列在上箱体(5)的下方，导水插板(72)插入污泥中。
3.根据权利要求2所述的具有滤干箱的A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污泥专用压滤设备，其特征在于，座 板(71)和导水插板(72)或者为一种微孔板，或者为一种硬塑板。
4.根据权利要求2或3其中任一项所述的具有滤干箱的污泥专用压滤设备， 其特征在于，导水插板(72)还包括吸水纤维，吸水纤维包覆在导水插板 内。
5.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，上 箱体(5)还包括隔板(51)，隔板(51)竖直插立在箱体内，将箱体分隔 为贮水箱体和贮污泥箱体两个部分，导水孔(51)和溢水孔(52)分布于 贮水箱体上，贮污泥箱体的底部分布有复数个污泥分流口(53)，且该侧 箱体的侧壁具有污泥泵入口(54)。
6.根据权利要求5所述的具有滤干箱的污泥专用压滤设备，其特征在于，贮 水箱体与贮污泥箱体分隔的比例为3～5∶1～2。
7.根据权利要求5所述的具有滤干箱的污泥专用压滤设备，其特征在于，贮 污泥箱体还具有消泡剂喷入口(55)，消泡剂喷入口(55)位于贮污泥箱 体的顶部。
8.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，还 包括密封圈(8)，密封圈(8)嵌套在下箱体(6)内，上箱体(5)压在 密封圈上。
9.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，还 包括滤布，滤布位于上箱体的下部。
10.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，底 座(61)或者与下箱体为固定连接式，或者与下箱体为活动连接式。
11.根据权利要求1所述的具有滤干箱的污泥专用压滤设备，其特征在于，或 者底座(61)为具有空腔的箱体，其顶部具有导水孔，侧壁具有溢水孔。
12.根据权利要求11所述的具有滤干箱的污泥专用压滤设备，其特征在于， 还包括第二导水装置(9)，第二导水装置(9)位于底座与下箱体内的污 泥之间，第二导水装置(9)包括座板和导水插板，复数个导水插板固定 在座板上，复数个座板平行间隔排列，导水插板插入污泥中。
13.根据权利要求11或12其中任一项所述的具有滤干箱的污泥专用压滤设 备，其特征在于，还包括滤布，滤布位于底座的顶部。
14.根据权利要求10或11其中任一项所述的具有滤干箱的污泥专用压滤设 备，其特征在于，下箱体(6)还包括活动内套侧板(62)，活动内套侧板 (62)通过螺栓与下箱体(6)的侧壁连接。
15.根据权利要求1所述的污泥专用压滤设备，其特征在于，还包括千斤顶， 千斤顶安装在底座的下方，千斤顶的顶出端贯穿底座而顶在底座上方的层 板上。
16.根据权利要求15所述的污泥专用压滤设备，其特征在于，千斤顶或者为 手控千斤顶，或者为油压千斤顶。
说明书
具有滤干箱的污泥专用压滤设备
技术领域
本实用新型涉及一种污泥的处理，特别是一种具有滤干箱的污泥专用压滤 设备。
技术背景
目前，我国污水处理厂处理后的湿污泥含水率达78%～85%，均运往填埋 场填埋弃置，随着湿污泥的不断增加，填埋场弃置的污泥占用大面积国土资源， 造成污泥资源浪费，更会产生严重的二次污染，如：填埋场大量污水渗透污染 地下水源;污泥发酵产生大量硫化氢、甲烷等有毒有害恶臭气体污染周边环境。 申请人在此之前的一项中国专利申请，名称：污泥专用压滤设备，申请号： 200620097207.6，公开了一种污泥专用压滤设备，该设备包括底座、层板、定 位柱和螺旋压力装置，至少两个定位柱平行直立的固定在底座上，层板上具有 与定位柱配套的定位孔，若干个层板通过定位孔穿套在定位柱上，袋装污泥位 于两层板之间，螺旋压力装置安装在定位柱上，并位于最顶层的层板上方。该 设备利用污泥的自重及层板的重力对袋装污泥不断保压挤压，达到挤干的目的。 但是，层板之间的污泥是采用包装袋包装后放置在层板上，从而只能适用于小 型的污泥处理，而且，采用包装袋包装污泥，挤干仅通过污泥和层板的重力进 行挤压，脱水时间长。
发明内容
本实用新型所要解决的技术问题在于提供一种脱水量高，脱水时间短，能 够适用于大中小型污泥处理的具有滤干箱的污泥专用压滤设备。
本实用新型是通过以下途径来实现的。
具有滤干箱的污泥专用压滤设备，包括底座、层板、定位柱和螺旋压力装 置，两个定位柱平行直立的固定在底座上，层板上具有与定位柱配套的定位孔， 若干个层板通过定位孔穿套在定位柱上，螺旋压力装置安装在定位柱上，并位 于最顶层的层板上方，其结构要点为：还包括滤干箱，滤干箱位于两层板之间， 滤干箱具有上箱体和下箱体，污泥填充在下箱体内，下箱体顶部为敞开，底部 具有底座，上箱体盖在下箱体的上方，且上箱体的下部嵌套在下箱体内，上箱 体的底部具有导水孔，导水孔内安装单向阀，上箱体的侧壁上具有溢水孔。
这样，将污泥装入滤干箱内，盖上上箱体然后将滤干箱放置在层板上，一 层层叠加，利用污泥的自重、层板的重力和螺旋压力装置的压力对滤干箱进行 挤压，滤干箱受到挤压后，嵌套在下箱体内的上箱体沿下箱体移动，下箱体内 的污泥在压力的作用下，污泥中的水份溢出，溢出的水份通过上箱体底部的导 水孔流入上箱体内，由于导水孔内具有单向阀，因此，污水贮存在上箱体内再 由上箱体上的溢水口溢出，从而达到挤干的目的。由于污泥中挤出的水份通过 上箱体导流引出，从而大大提高脱水的效率，缩短脱水时间，一般脱水时间仅 需1.5～2.5小时，并且也能够降低压滤设备的高度，压滤设备的高度仅需2.5米， 能够适用于各种规模的污泥处理，应用广泛。
本实用新结构可以具体为：
还包括第一导水装置，第一导水装置包括座板和导水插板，复数个导水插 板固定在座板上，复数个座板平行间隔排列在上箱体的下方，导水插板插入污 泥中。
座板和导水插板或者为一种微孔板，或者为一种硬塑板。
导水插板还包括吸水纤维，吸水纤维包覆在导水插板的内。
这样，将第一导水装置的导水插板插入污泥中，使导水插板的吸水纤维快 速的吸收污泥中的水份，并从具有微孔的座板引出，通过上箱体的导水孔流入 上箱体内，从而能够更加迅速脱水。
上箱体还包括隔板，隔板竖直插立在箱体内，将箱体分为贮水箱体和贮污 泥箱体两个部分，导水孔和溢水孔分布于贮水箱体上，贮污泥箱体的底部分布 有复数个污泥分流口，且该侧箱体的侧壁具有污泥泵入口。
这样，将上箱体分隔为两个箱体，一个箱体作为贮污泥箱体，可以在上箱 体盖在下箱体上后，通过贮污泥箱体的污泥泵入口，用污泥泵将污泥泵入箱体 内，再经过箱体底部的污泥分流口，使污泥均匀的分布在整个下箱体内。另一 个箱体作为贮水箱体，当污泥装满整个下箱体后，将箱体放置在两层板之间， 通过污泥压滤设备进行挤压，挤出的水从贮水箱体的导水孔流入贮水箱体内， 达到脱水的目的。另外，当通过该上箱体进行脱水后，污泥的含水率仍然较高， 则可以将该上箱体取下，换成只具有贮水箱体结构的上箱体，然后再进行压滤 脱水。可以根据使用的需要进行选择。
贮水箱体与贮污泥箱体分隔的比例为3～5∶1～2。
贮水箱体与贮污泥箱体分隔比例具体可以是5∶1。
贮污泥箱体还具有消泡剂喷入口，消泡剂喷入口位于贮污泥箱体的顶部。
这样，将污泥泵入贮污泥箱体时，同时通过消泡剂喷入口将微量具有分散 能力极强的消泡剂喷入，与污泥混合，使消泡剂分子附着在污泥的小水泡上， 将小水泡的胶膜击穿，逼出水份，从而使用压滤设备进行脱水时，污泥更易滤 干。
还包括密封圈，密封圈嵌套在下箱体内，上箱体压在密封圈上。
这样，上箱体下移挤压污泥时，可以防止水份和污泥溢出，水份能够完全 流入上箱体内。
还包括滤布，滤布位于上箱体的下部。
这样，通过滤布可以过滤污泥中挤出的水份，使污泥仍然留在下箱体内， 水份而流入上箱体。
本实用新型的结构可以进一步具体为：
下箱体的底座或者与下箱体为固定连接式，或者与下箱体为活动连接式。
下箱体的底座与下箱体为固定连接式时，底座与下箱体为一体构造。与下 箱体为活动连接式时，通过压滤设备滤干污泥后，可以将下箱体与底座分离， 从而直接将污泥清除，使用方便。
底座可以是固定连接式和活动连接式，还可以是具有空腔的箱体，其顶部 具有导水孔，侧壁具有溢水孔。
当底座为一种具有空腔的箱体时，还包括第二导水装置，第二导水装置位 于底座与下箱体内的污泥之间，第二导水装置包括座板和导水插板，复数个导 水插板固定在座板上，复数个座板平行间隔排列，导水插板插入污泥中。还包 括滤布，滤布位于底座的顶部。
这样，底座同样也具有导水和排水的作用，从污泥底部溢出的水就可以通 过底座的箱体排出，进一步缩短脱水时间。
下箱体的结构又可以进一步具体为：
当下箱体的底座为活动连接式和具有空腔的箱体时，下箱体还包括活动内 套侧板，活动内套侧板通过螺栓与下箱体的侧壁连接。
这样，下箱体采用双层结构，内层采用四块钢板活接而成，外层焊接固定， 通过内层与外层连接的螺栓的调节，使内层钢板压紧，从而进行污泥的压滤， 污泥滤干后，松开螺栓，就能够让污泥自动从箱体内落下。

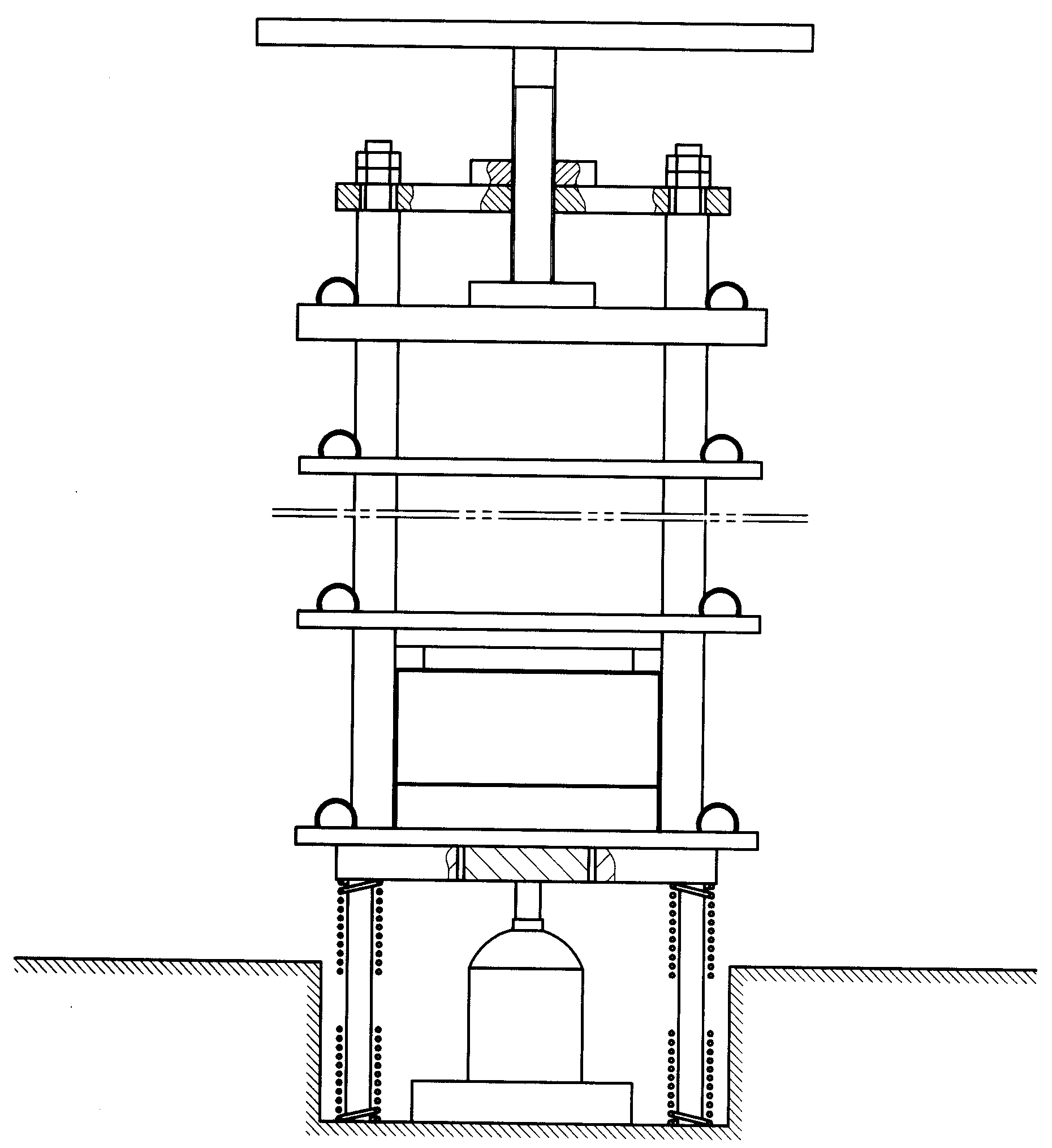

本实用新型的污泥压滤设备还包括千斤顶，千斤顶安装在底座的下方，千 斤顶的顶出端贯穿底座而顶在底座上方的层板上。
千斤顶或者为手控千斤顶，或者为油压千斤顶。
这样，使层叠的箱体的全部重力及顶部螺旋压力装置的压力全部作用于箱 体内的污泥表面，使污泥向下挤压，同时，底座下方的千斤顶产生向上的作用 力，向上挤压箱体，通过污泥压滤设备的向下和向上的作用力共同挤压污泥， 达到最佳的节能效果。
综上所述，本实用新型较之现有技术具有如下优点：使用滤干箱将污泥中 挤出的水份通过上箱体导流引出，从而大大提高脱水的效率，缩短脱水时间， 一般脱水时间仅需1.5～2.5小时，并且也能够降低压滤设备的高度，压滤设备 的高度仅需2.5米，能够适用于各种规模的污泥处理，应用广泛。
