摘要
洗浴废水热能全部回用的换热装置，包括热交换室、换热管，所述的热交换室的顶部设置有洗浴废水进口，在热交换室的底部设置一废水出口管，废水出口管垂直立在热交换室中，废水出口管的上端联接一排水管。换热管位于热交换室中洗浴废水的上部，换热管的下端连接到载体入口管，换热管的上端连接到载体出口管。本实用新型结构简单，因带有温度的洗浴废水从热交管箱顶部流入，故能充分的大面积的接触换热管，所以热交换的效率非常高，整体装置运营成本低运行安全，可靠，因设备简单一次性投资少，安装方便，因换热管采用塑料管加工容易，使用中既能防腐蚀，又不结垢。
权利要求书

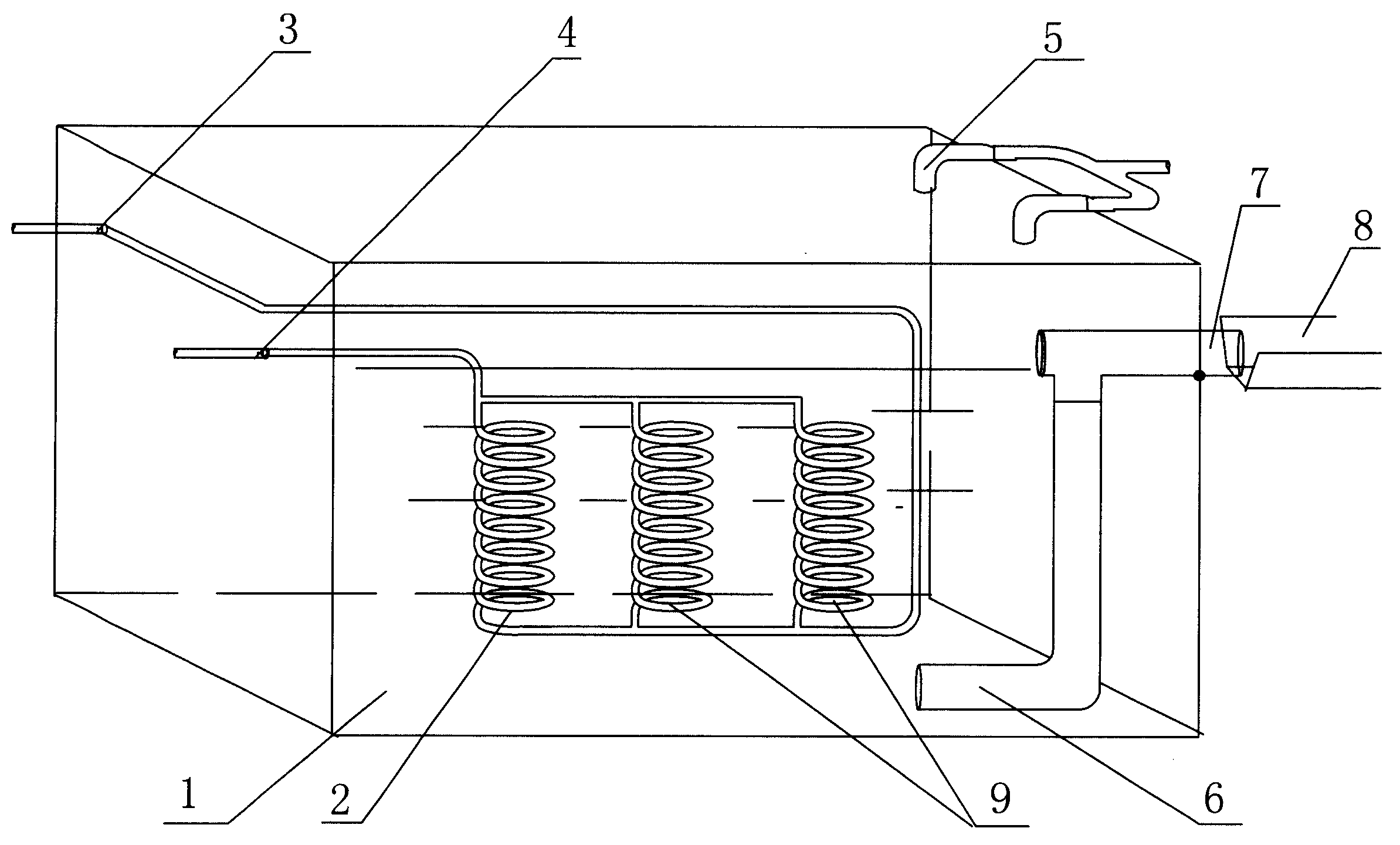

1、洗浴废水热能全部回用的换热装置，包括热交换室、换热管，其特征在 于：所述的热交换室(1)的顶部设置有洗浴废水进口(5)，在热交换室(1) 的底部设置一废水出口管(6)，废水出口管(6)垂直立在热交换室(1)中， 废水出口管(6)的上端联接一排水管(7);换热管(2)位于热交换室(1)中 洗浴废水的上部，换热管(2)的下端连接到载体入口管(3)，换热管(2)的 上端连接到载体出口管(4)。
2、根据权利要求1所述的洗浴废水热能全部回用的换热装置，其特征在于： 所述的换热管(2)可连接多组换热管(9)，多组换热管(9)的下端并接后与 换热管(2)的下端相连接，多组换热管(9)的上端并接后与换热管(2)的上 端相连接。
3、根据权利要求1所述的洗浴废水热能全部回用的换热装置，其特征在于： 所述的单组换热管(2)或多组换热管(9)可制成盘管或列管。
4、根据权利要求1所述的洗浴A style="TEXT-DECORATION: none" href="http://www.dowater.com/">废水热能全部回用的换热装置，其特征在于： 所述的排水管(7)放置在下水道(8)上。
说明书
洗浴废水热能全部回用的换热装置
技术领域
本实用新型涉及一种热交换装置，具体的是利用浴池的洗浴废水中的热量 传递到拟将供给洗浴的冷水的洗浴废水热能全部回用的换热装置。
背景技术
随着人们生活水平的提高，各种浴池和洗浴中心逐渐有所增多，这从另一 个侧面说明了人们的生活蒸蒸日上，生活在极其欢快的氛围中。然而增多的洗 浴中心也带来一些实际的问题，其中之一就是每天要排放大量具有相当温度的 废水，这对能源来说是一种浪费，热量的损失不仅会增加洗浴的成本，在能源 较为短缺的情况下，白白损失的热量无形中就加重了能源的负担。
从能源利用的角度来考虑，在洗浴的过程中，用油或煤或电将水升温，除 一少部分用于人们的洗浴享用之外，大部分的热水白白扔掉，一个浴池一天排 放的废水其含有的热量就是一个相当可观的数目，推广而言，全地区、全市、 全省把这些数目累加起来将是惊人的数字，为减少能源损失，提高能源的利用 率，人们希望洗浴废水的热量能全部回用。
发明内容
本实用新型所要解决的技术问题，是提供一种利用具有一定温度的洗浴废 水与位于换热管内循环流动的载体进行热交换以达到节约能源、降低洗浴成本 的洗浴废水热能全部回用的换热装置。
采用的技术方案是：
洗浴废水热能全部回用的换热装置，包括热交换室、换热管，所述的热交 换室的顶部设置有洗浴废水进口，在热交换室的底部设置一废水出口管，废水 出口管垂直立在热交换室中，废水出口管的上端联接一排水管。换热管位于热 交换室中洗浴废水的上部，换热管的下端连接到载体入口管，换热管的上端连 接到载体出口管。
上述的换热管可连接多组，多组换热管的下端并接后与原换热管的下端相 连接，多组换热管的上端并接后与原换热管的上端相连接。
上述的换热管可制成盘管或列管。
上述的排水管放置在下水道上。
工作程序
1、静态：带有一定温度的洗浴废水从洗浴废水进口流入热交换室，热交换 室中的水位与下水道保持同一高度，即多余的从废水出口管经排水管流到下水 道中。
换热管浸入热交换室中带有一定温度的废水的上部，换热管内充满了载体。
2、动态：当有人洗浴时水箱中的液面降低，这时依据智能机构的判断与控 制，整个系统投入运行，即-10-10℃的载体从载体入口管进入换热管的下端， 流经整个换热管后，由换热管的上端流到载体出口管，从载体出口管流出的载 体因经热交换温度已达30℃左右，这对下一个程序即通过热泵对洗浴用的冷水 进行热交换提供了充分而必要的条件，这便是换热管中载体的动态循环过程。
洗浴的废水约有35-40℃左右，从浴池流出经过滤器到达热交换室的洗浴 废水进口从上部流入热交换室，依据水在4℃时比重最大的原理，热交换室上面 水的温度自然最高，而换热管中的载体仅为-10-10℃左右，两者相互的接触必 然要进行热交换，从而使换热管内的载体温升近30℃左右，而热交换室底部的 被冷却的废水降至仅有0-10℃左右。而与此同时，带有35-40℃左右热量的 洗浴废水不断的从浴池流到热交换室的上部，依据压力差的原理被冷却后的0 -10℃的废水便从热交换室底部的废水出口管经排水管流到下水道。
本实用新型结构简单，因带有温度的洗浴废水从热交换室顶部流入，故能 充分的大面积的接触换热管，所以热交换的效率非常高，整体装置运营成本低， 运行安全，可靠，因设备简单一次性投资少，安装方便，换热管采用塑料管而 加工容易，使用中既能防腐蚀，又不结垢。需要说明的是，在不改变本原理的 前提下，还可以对本实用新型做出若干的改变或变形，这同样属于本实用新型 的保护范围。
